本标准规定了透明电磁波屏蔽膜的分类、技术要求、试验方法、检验规则、标志、包装、运输与储存。 本标准适用于透明电磁波屏蔽膜。

ICS71.080.99
备案号：45263—2014
中华人民共和国化工行业标准
HG/T4605—2014
透明电磁波屏蔽膜
Transparentelectromagneticshieldingfilm2014-05-12发布
2014-10-01实施

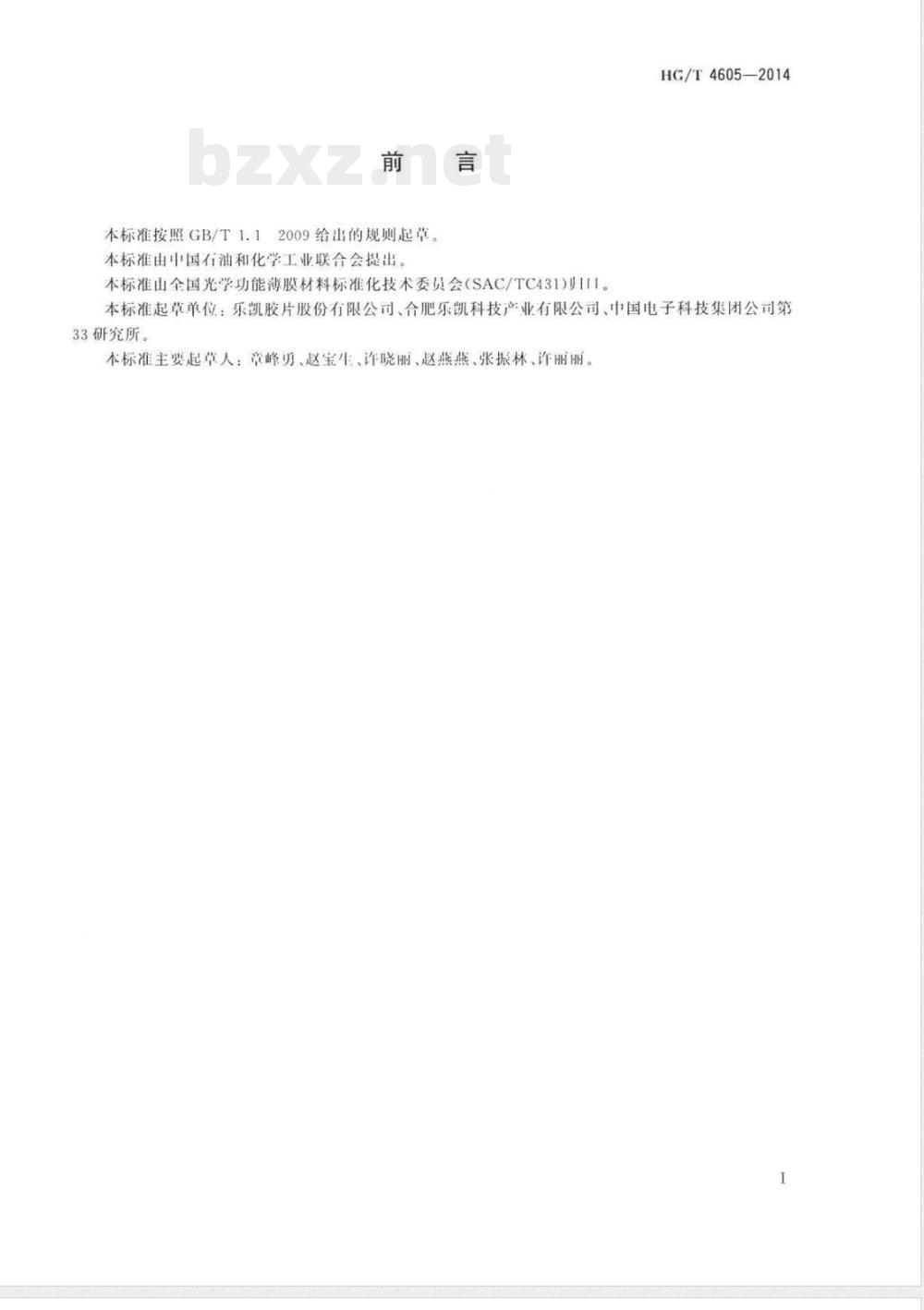

中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1
2009给出的规则起草。
本标准由中国有油和化学工业联合会提出。本标准全国光学功能薄膜材料标准化技术委员会（SAC/TC431)II1。HG/T4605—2014
本标准起草单位：乐凯胶片股份有限公司、合肥乐凯科技产业有限公司、中国电子科技集团公司第33研究所。
本标准主要起草人：章峰刃、赵宝生、许晓丽、赵燕燕、张振林、许丽丽。1范围

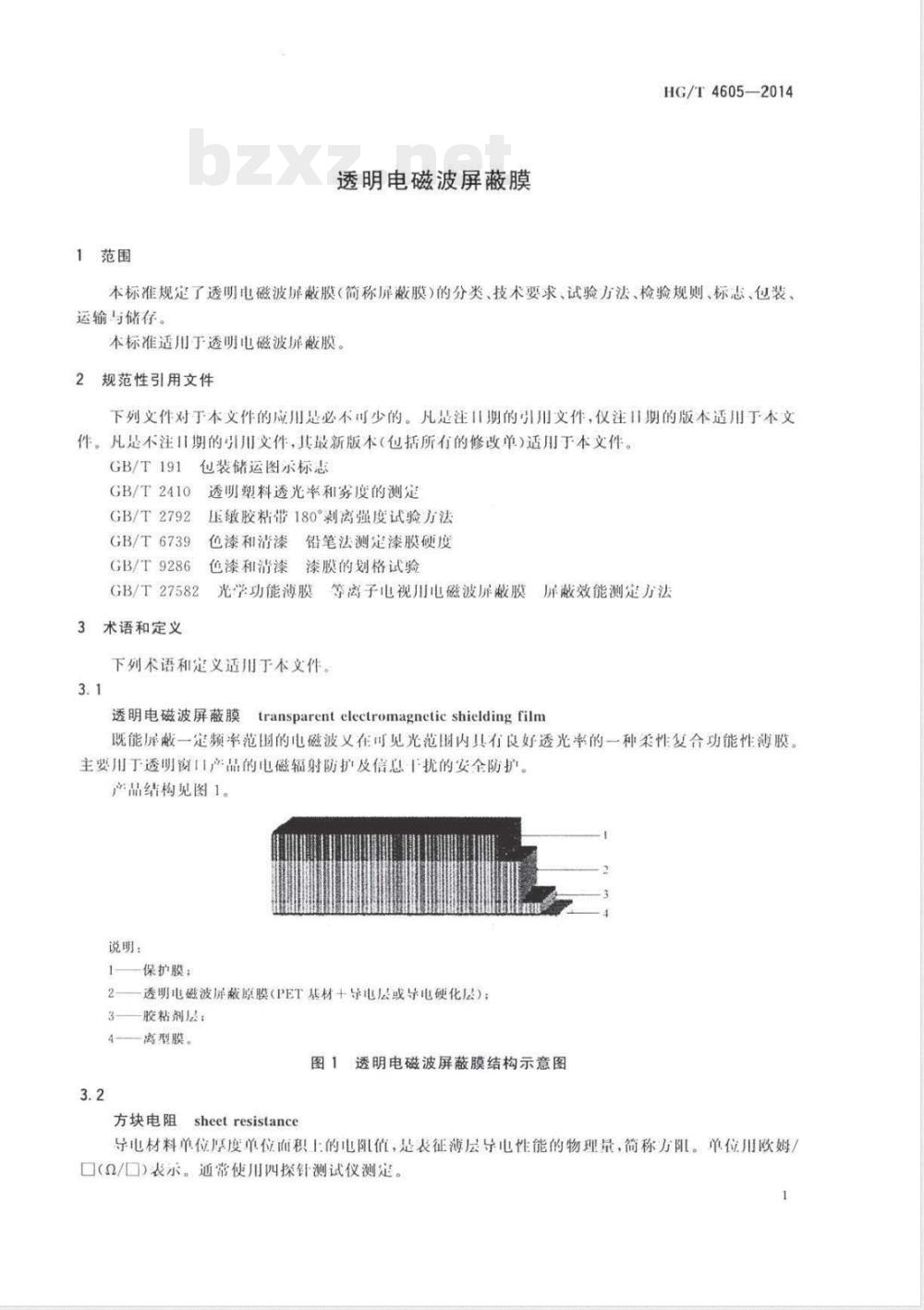

透明电磁波屏蔽膜
HG/T4605-—2014
本标准规定了透明电磁波屏蔽膜（简称屏蔽膜）的分类、技术要求、试验方法、检验规则、标志、包装、运输与储存
本标准适用于透明电磁波屏蔽膜。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注目期的引用文件，其最新版本（包括所有的修改单)适用于本文件。包装储运图示标志
GB/T191
GB/T2410
GB/T2792
GB/T6739
GB/T9286
GB/T27582
3术语和定义
透明塑料透光率和度的测定
压胶精带180°剃离强度试验方法色漆和清漆铅笔法测定漆膜硬度色漆和清漆漆膜的划格试验
光学功能薄膜等离子电视用电磁波屏蔽膜屏蔽效能测定方法
下列术语和定义适用于本文件。3.1
透明电磁波屏蔽膜
transparentelectromagnetieshieldingfilm既能屏做一定频率范围的电磁波义在可见光范围内具有良好透光率的一种柔性复合功能性薄膜。主要用于透明窗1产品的电磁辐射防扩及信息干扰的安全防护。产品结构见图1。
说明：
保护膜：
透明电磁波屏蔽原膜（PET基材十导电层或导电硬化层）：3
胶粘剂：
4——离型膜。
图1透明电磁波屏蔽膜结构示意图3.2
方块电阻sheetresistance
导电材料单位厚度单位面积上的电阻值，是表征薄层导电性能的物理量，简称方阻。单位用欧姆口（2/口)表示。通常使用四探针测试仪测定。HG/T4605—2014

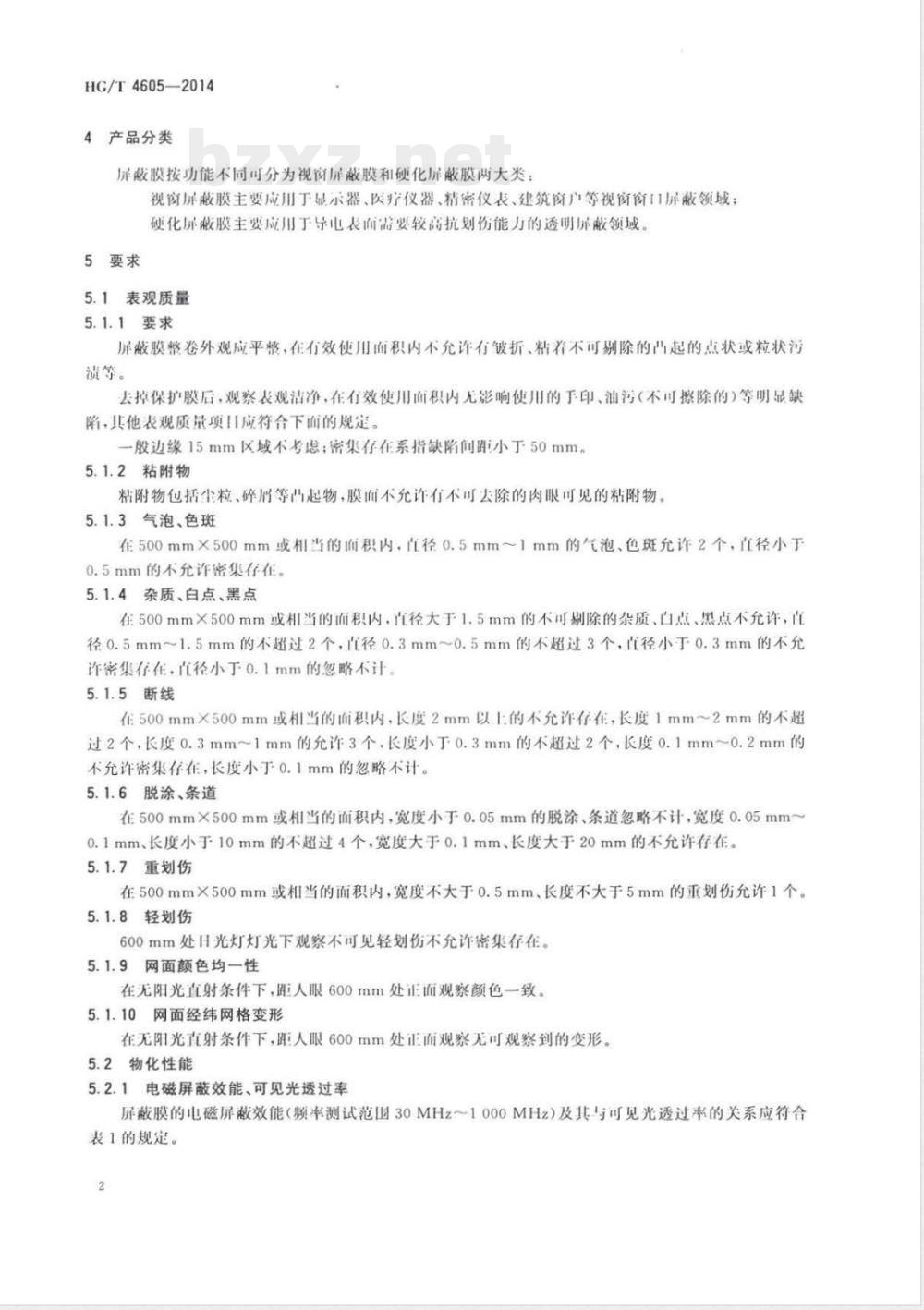

4产品分类
屏敏膜按功能不同可分为视窗尿蔽膜和硬化屏敏膜两大类视窗屏蔽膜主要应用丁显示器、医疗仪器、精密仪表、建筑窗广等视窗窗门屏蔽领域；硬化屏蔽膜主要应用于导电表需要较高抗划伤能力的透明屏蔽领域。5要求
5.1表观质量
5.1.1要求
屏敲膜整卷外观应平整，在有效使用面积内不允许有皱折、粘着不可剔除的凸起的点状或粒状污溃等。
去掉保扩膜后，观察表观洁净，在有效使用而积内无影响使用的于印、油污（不可擦除的）等明显缺陷，其他表观质量项！应符合下而的规定。一股边缘15mm区域不考虑；密集存在系指缺陷间距小于50mm。5.1.2粘附物
粘附物包括尘粒、碎消等凸起物，膜面不允许有不可去除的肉眼可见的粘附物5.1.3气泡、色斑
在500mm×500mm或相当的面积内，直径0.5mm~1mm的气泡、色斑允许2个，直径小于0.5mm的不允许密集存在。
5.1.4杂质、白点、黑点
在500mm×500mm或相当的面积内.直径大于1.5mm的不可剔除的杂质、白点、黑点不允许，直径0.5mm~1.5mm的不超过2个，直径0.3mm~0.5mm的不超过3个，直径小于0.3mm的不允许密集存在，直径小于0.1mm的忽略不计5.1.5断线
在500mm×500mm或相当的而积内，长度2mm以上的不允许存在，长度1mm~2mm的不超过2个，长度0.3mm~1mm的允许3个，长度小于0.3mm的不超过2个，长度0.1mm~0.2mm的不允许密集存在，长度小于0.1mm的忽略不计。5.1.6脱涂、条道
在500mm×500mm或相当的面积内，宽度小于0.05mm的脱涂、条道忽略不计，宽度0.05mm~0.1mm、长度小于10mm的不超过4个，宽度大于0.1mm、长度大于20mm的不允许存在。5.1.7重划伤
在500mm×500mm或相当的面积内，宽度不大于0.5mm，长度不大于5mm的重划伤允许1个。5.1.8轻划伤
600mm处日光灯灯光下观察不可见轻划伤不允许密集存在。5.1.9网面颜色均一性
在无阳光直射条件下，距人眼600mm处正面观察颜色一致。5.1.10网面经纬网格变形
在无阳光直射条件下，距人眼600mm处正面观察无可观察到的变形。5.2物化性能

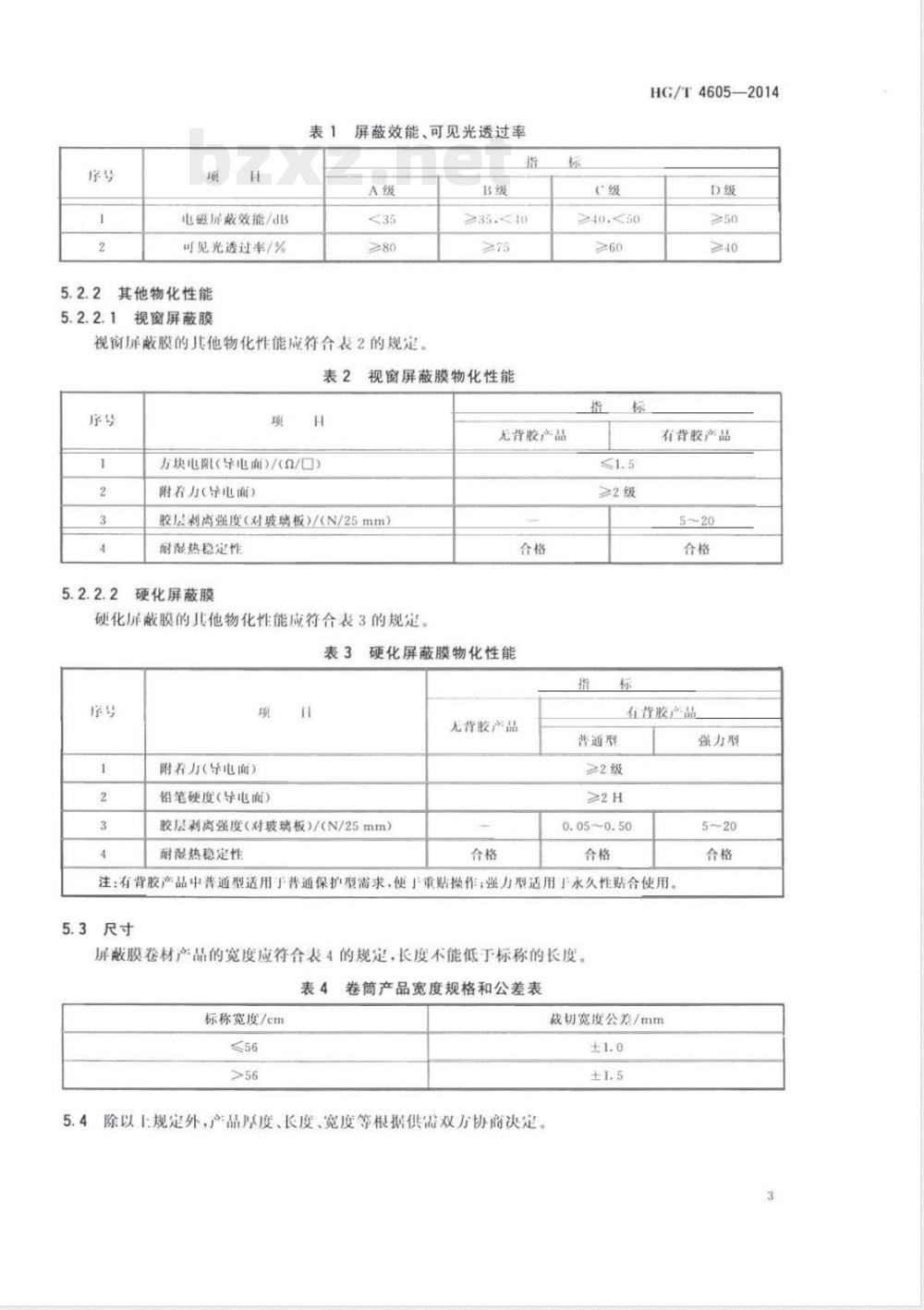

5.2.1电磁屏蔽效能、可见光透过率屏蔽膜的电磁屏蔽效能（题率测试范国30MHz1000MHz）及其可见光透过率的关系应符合表1的规定。
电磁屏敏效能/dB
可见光透过率/%
其他物化性能
视窗屏蔽膜
屏蔽效能、可见光透过率
视窗尿蔽膜的其他物化性能应符合表2的规定。表2
方块电阻（导电面）/(2/口）
附若力（导电面）
视窗屏蔽膜物化性能
≥40.<50
无背胶产品
胶）层刺离强度（对玻璃板）/（N/25mm）耐混热稳定性
硬化屏蔽膜
硬化屏敲膜的其他物化性能应符合表3的规定。合格
表3硬化屏蔽膜物化性能
附若力（导电询）
铅笔硬度（导电）
胶层剥离强度（对玻璃板）/（N/25mm）耐湿热稳定性
无背胶产
HG/T4605—2014
有背胶产品
有营胶产益
普通型
≥2级
0.05~0.50
注：有背胶产品中普通型适用于普通保护型需求，便于重贴操作；强力型适用下水久性贴合使用。尺寸
屏蔽膜卷材产品的宽度应符合表4的规定，长度不能低于标称的长度。表4卷筒产品宽度规格和公差表
标称宽度/cm
5.4除以主规定外，产品厚度、长度、宽度等根据供需双方协商决定裁切宽度公差/mm
强力型
HG/T4605—2014
6试验方法
6.1试验条件及取样
试验应在温度23℃士2℃、相对湿度30%～60%、无高频电磁卡扰、无强光直射的环境条件下进行。本标准的测定，如无特别规定，试验均应在上述条件下进行。用于测试的样品应在述条件下平衡2h后取样。卷材产品在距卷头0.5m以上，截取全幅宽、600mm长的产品作为试验样品。试验样品的物化性能在测试前，应除去测试试样外层的保护膜6.2表观质量
检验样品表观质量应在万级净化室进行。先在光灯下测检企带保护膜样品的表观质量，再除去保护膜（注意动作级慢，不应破坏样片表面），将样品以15°~45°角倾斜放置在内有白光源的观察台上，距离样片表面约600mm，1测屏蔽膜原片的表观质量。6.3物化性能wwW.bzxz.Net
6.3.1电磁屏蔽效能
按GB/T27582的规定进行。试验采用Φ115mm的试样，试样应在幅宽范围内截取一块。6.3.2可见光透过率
按GB/T2410中的方法A的规定进行。试验采用50mm×50mm的试样，试样应在幅宽范围内均匀截取3块，测试前除去保护膜租离型膜。结果取3个试样结集的算术平均值。6.3.3方块电阻
6.3.3.1测试仪器
方块电阻测试仪；圆住形探针，直径1.5mm，间消3.8mm；压力100g。6.3.3.2测试方法
试验采用100mm×100mm的试样，试样应在幅宽范围内均匀截取3块。将试样置于平整实验台1，纵向、横间各取两点·间距等长。分别测量4个点的方块电阻值，测试结果为4个点方块电阻值的等术平均值。
6.3.4附着力
按GB/T9286的规定进行。
6.3.5胶层剥离强度
按GB/T2792的规定进行。胶带选择25mm宽，测试胶层对玻璃板的刺离强度。6.3.6硬度
按GB/T6739的规定进行。
6.3.7耐湿热稳定性
6.3.7.1经6.3.2可见光透光率试验后，将试样平整放人温度65℃士2℃、相对湿度90%士5%的恒温恒湿箱中老化72h，取出后在室温条件下平衡30min，测试试验后样片的可见光透过率，试验前后的可见光透过率的下降值应小于或等于5%6.3.7.2经6.3.3方块电阻试验后，将试样平整放人温度65℃士2℃、相对湿度90%土5%的恒温恒湿箱中老化72h，取出后在室温条件下平衡30min，测试试验后样片的方块电阻试验前后的方块电阻的增加值应小于或等于50%。
6.4尺寸
卷材产品的宽度用精度不低于0.1mm的长度计量器具测量。卷材产品的长度以设备来数计进行检验。
7检验规则
7.1出厂检验
7.1.1屏蔽膜应经过工厂质量检验部门检验合格方能出厂7.1.2出厂检验按5.1～5.3的规定进行，检验批量和检验频率见表5。HG/T4605—2014
7.1.3出厂检验结果如有不符合本标准规定的，允许在同批产品中加倍抽样进行复验。复验合格的，判该批产品为合格；复验仍不合格的，则判该批产品为不合格。表5
检验项H
表观质量
方块电阳、可见光透过率
附着力、剃离强度
7.2型式检验
7.2.1通则
检验批量和检验频率
检验批量
每生产周期
产品为-批
每裁切生产次产品为批
检验频率
每5轴检验次
每5轴检验“次
每批·次
每批检验·次
产品有下列情况之一时，应进行型式检验。型式检验应包括本标准规定的全部项。a
新产品或老产品转厂生产的试制定型鉴定；正常生产时，每年进行一次；
配方、工艺有较大改变时；
停产半年以上恢复生产时；
出厂检验结果与上次型式检验有较大差异时；质量监督机构提出检验要求时。7.2.2抽样
型式检验的样品从出厂检验合格批中随机抽取，样本数量为一卷7.2.3判定
型式检验的结果应符合本标准规定的全部要求。7.3验收
需方有权按本标准规定进行产品验收，经检验合格的产品应予以接收。若经检验有不合格项目，则应加倍取样进行复检，以复检结果为准。8标志、包装、运输和购存
8.1标志
屏蔽膜的外包装容器上应注明下列内容：产品名称、商标、型号、规格、产品标准编号、数量、重量、产品批号、有效期、厂名、厂址、小心轻放、防潮防晒等内容和标志。并应符合GB/T191的规定。8.2包装
以卷为最小包装单位。屏散膜导电面膜（结构示意图中保护膜侧）向内，整齐卷绕在塑料轴芯上，轴芯为3或6\塑胶管，卷尾川不干胶条粘贴，卷外用聚乙烯薄膜包装后再包两层气泡膜，将塑料档装人轴芯两端，使产品志空放置。外包装用硬质纸箱，每箱产品应附产品合格证明和使用说明书。其他包装方式，可按与需方商定的方式进行。8.3运输
在运输过程中不得受到目晒、雨淋、剧烈震动等的俊害。5
HG/T4605—2014
屏蔽膜贮存应符合下列要求。
温度：应在5℃～25℃条件下存，避免在低温（0℃以下）高温（40℃以上）环境下放置。湿度：宜贮存在相对湿度30%～60%的平衡条件下应保持原包装，按包装箱1提示内容放置。各种屏蔽膜均应离地15cm以上，不得受到阳光的直接照射。
5有效期
自产品包装之日算起，在本标准规定条件下运输、贮存和使用，有效期为6个月。6
中华人民共和国
化工行业标准
透明电磁波屏蔽膜
HG/T4605—2014
出版发行：化学工业出版社
（北京市东城区青年湖南街13号邮政编码100011）
北京科印技术咨询服务公司海淀数码印刷分部880mm×1230mm1/16印张%字数16千字2014年9月北京第1版第1次印刷
书号：155025·1705
购书咨询：010-64518888
售后服务：010-64518899
网址：http：//www.cip.com.cn凡购买本书，如有缺损质量问题，本社销售中心负责调换。定价：12.00元
版权所有
违者必究
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
