本标准规定了化工机械配件包装的基本要求、包装方式与防护包装方法、技术要求、试验方法、包装标志与装箱文件。 本标准适用于化工机械配件的运输包装。

ICS71.120
备案号：37917—2013

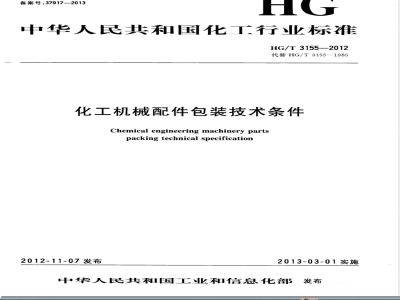

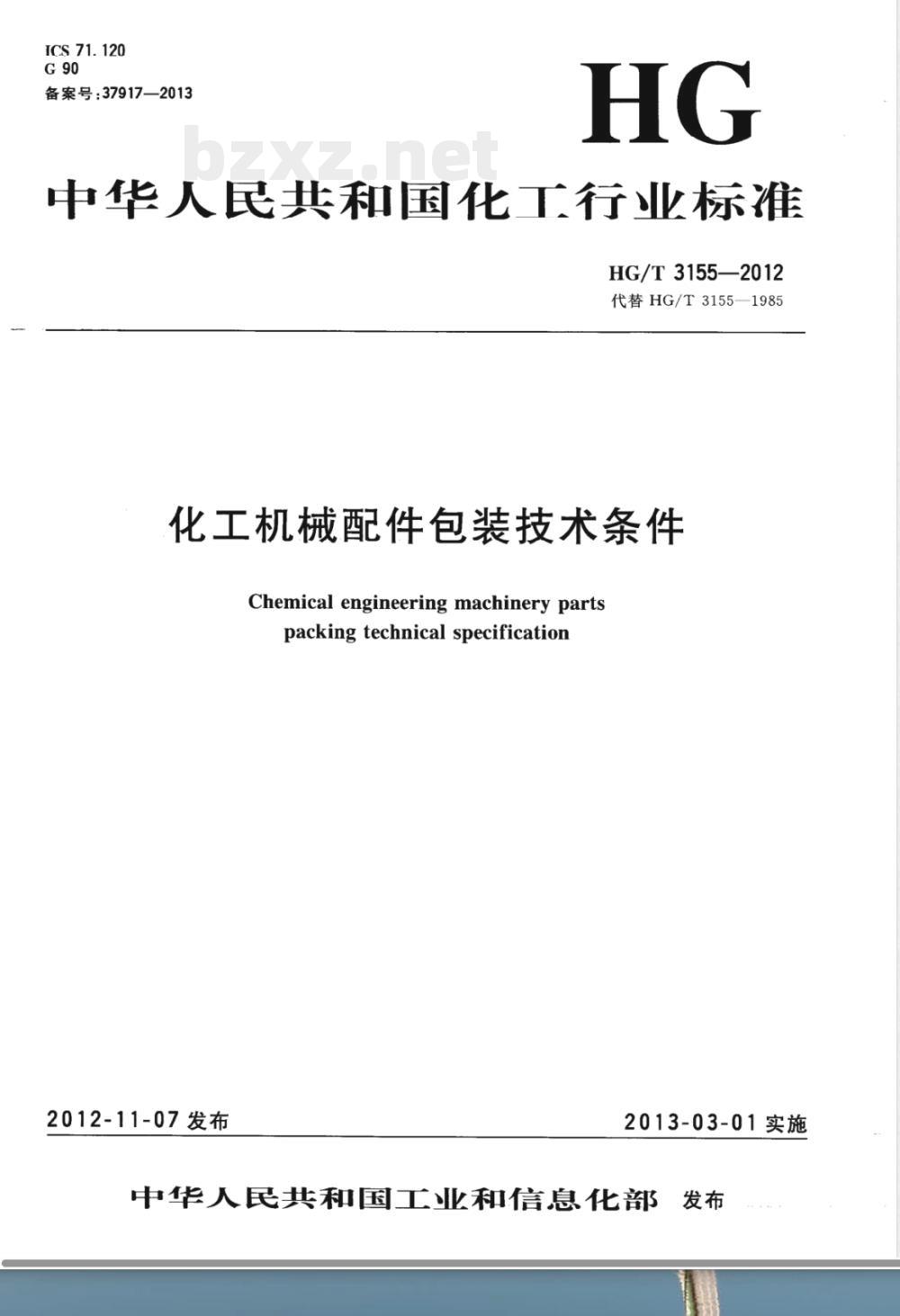

中华人民共和国化工行业标准
HG/T 3155—2012
代替HG/T3155—1985
化工机械配件包装技术条件
Chemical engineering machinery partspacking technical specification2012-11-07发布
2013-03-01实施

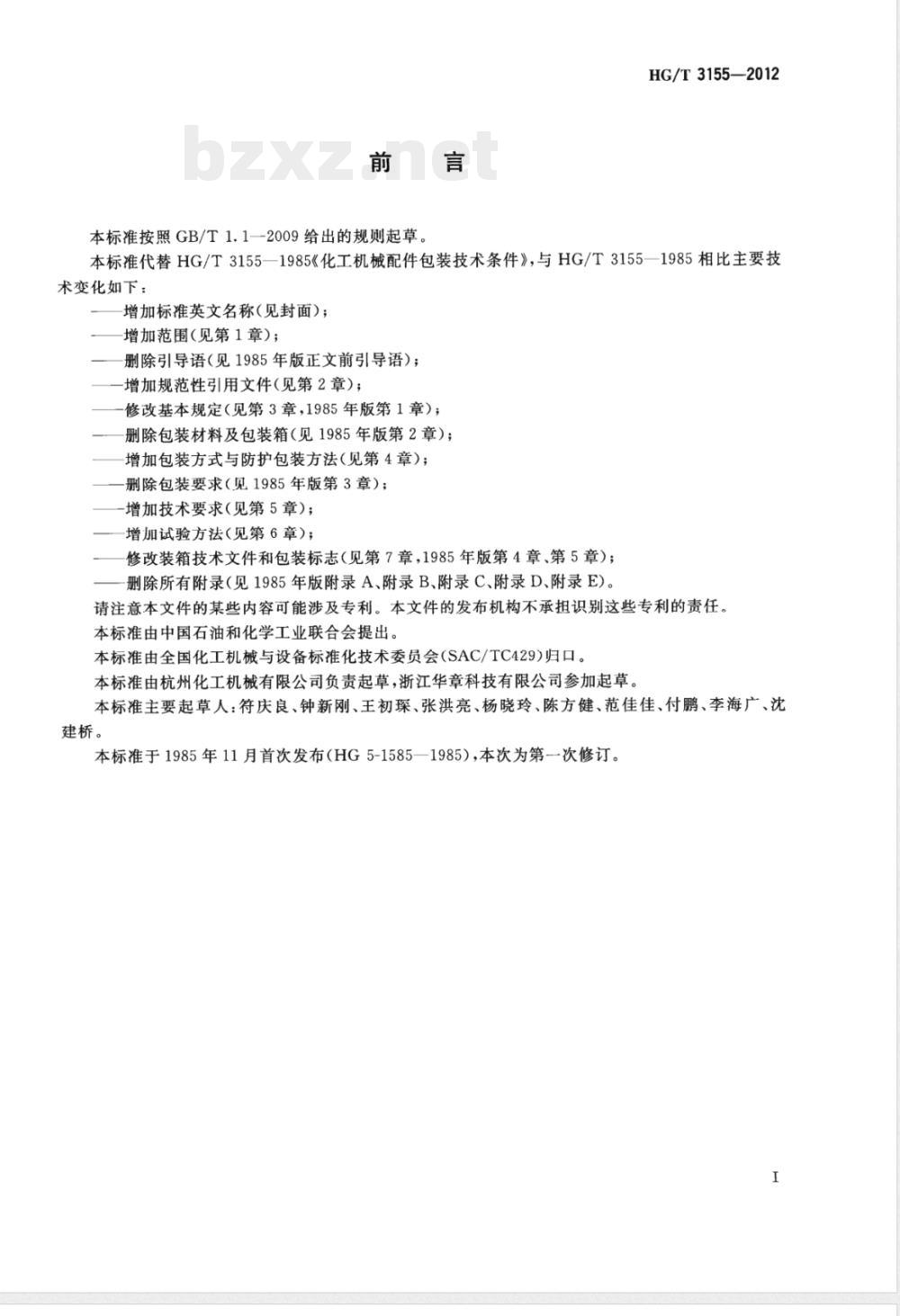

中华人民共和国工业和信息化部发布前言
本标准按照GB/T1.1-2009给出的规则起草。HG/T3155—2012
本标准代替HG/T3155一1985《化工机械配件包装技术条件》，与HG/T3155一1985相比主要技术变化如下，
增加标准英文名称（见封面）；增加范围（见第1章）；
删除引导语（见1985年版正文前引导语）；一增加规范性引用文件(见第2章）；一修改基本规定（见第3章，1985年版第1章）；删除包装材料及包装箱（见1985年版第2章）；增加包装方式与防护包装方法（见第4章）；删除包装要求（见1985年版第3章）；-增加技术要求（见第5章）；
增加试验方法（见第6章）；
修改装箱技术文件和包装标志（见第7章，1985年版第4章、第5章）；删除所有附录（见1985年版附录A、附录B、附录C、附录D、附录E)。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会（SAC/TC429)归口。本标准由杭州化工机械有限公司负责起草，浙江华章科技有限公司参加起草。本标准主要起草人：符庆良、钟新刚、王初琛、张洪亮、杨晓玲、陈方健、范佳佳、付鹏、李海广、沈建桥。
本标准于1985年11月首次发布（HG5-1585一1985），本次为第一次修订。1范围

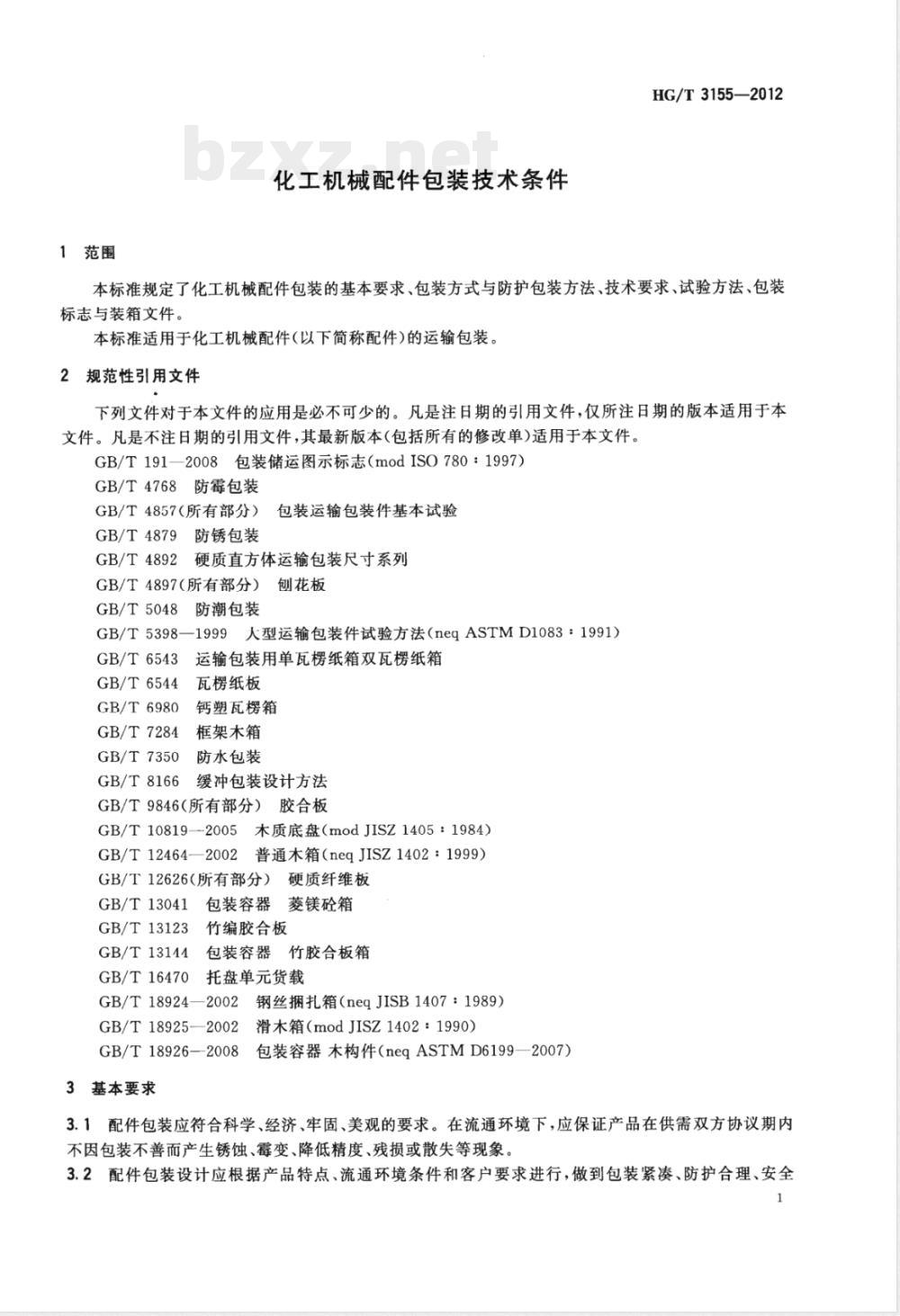

化工机械配件包装技术条件
HG/T3155—2012
本标准规定了化工机械配件包装的基本要求、包装方式与防护包装方法、技术要求、试验方法、包装标志与装箱文件。
本标准适用于化工机械配件（以下简称配件)的运输包装。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191—2008包装储运图示标志（modISO780：1997）GB/T4768防霉包装
GB/T4857（所有部分）
包装运输包装件基本试验
防锈包装
GB/T4879
GB/T4892
硬质直方体运输包装尺寸系列
GB/T4897（所有部分）刨花板
GB/T5048
防潮包装
大型运输包装件试验方法（neqASTMD1083：1991）GB/T5398-
—1999
GB/T6543
GB/T6544
GB/T 6980
GB/T7284
GB/T7350
GB/T8166
运输包装用单瓦楞纸箱双瓦楞纸箱瓦楞纸板
钙塑瓦楞箱
框架木箱
防水包装
缓冲包装设计方法
GB/T9846（所有部分）胶合板
GB/T10819—2005木质底盘（modJISZ1405：1984）GB/T12464—2002普通木箱（neqJISZ1402：1999）GB/T12626（所有部分）硬质纤维板GB/T13041包装容器菱镁砼箱
GB/T13123
：竹编胶合板
1包装容器竹胶合板箱
GB/T13144
GB/T16470
托盘单元货载
GB/T18924—2002钢丝捆扎箱（neqJISB1407：1989）GB/T18925-—2002
滑木箱（modJISZ1402：1990）
GB/T18926—2008
3包装容器木构件（neqASTMD6199—2007）3基本要求
3.1配件包装应符合科学、经济、牢固、美观的要求。在流通环境下，应保证产品在供需双方协议期内不因包装不善而产生锈蚀、霉变、降低精度、残损或散失等现象3.2配件包装设计应根据产品特点、流通环境条件和客户要求进行，做到包装紧凑、防护合理、安全1

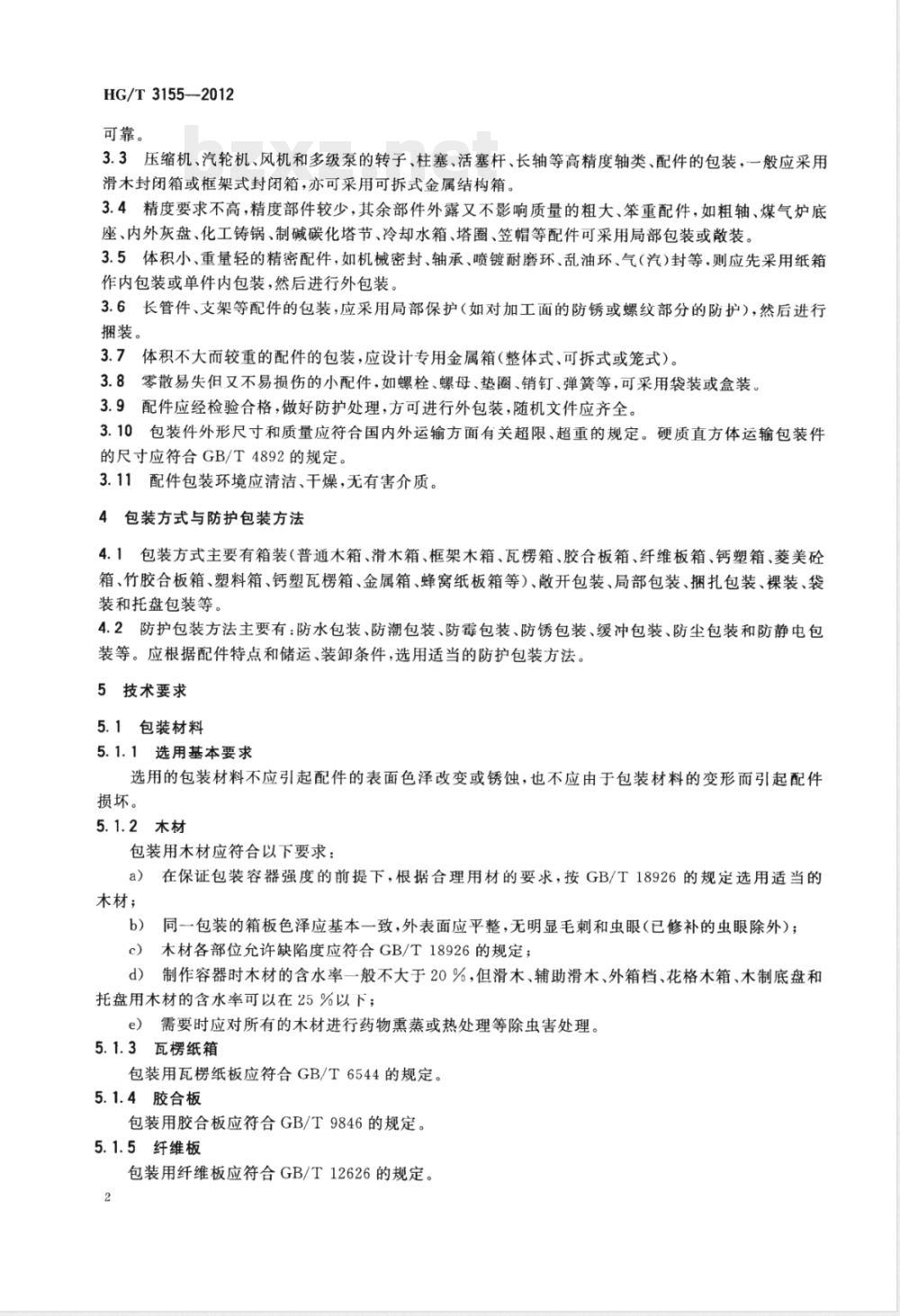

HG/T3155—2012
可靠。
3.3压缩机、汽轮机、风机和多级泵的转子、柱塞、活塞杆、长轴等高精度轴类、配件的包装，一般应采用滑木封闭箱或框架式封闭箱，亦可采用可拆式金属结构箱3.4精度要求不高，精度部件较少，其余部件外露又不影响质量的粗大、笨重配件，如粗轴、煤气炉底座、内外灰盘、化工铸锅、制碱碳化塔节、冷却水箱、塔圈、笠帽等配件可采用局部包装或散装。3.5体积小、重量轻的精密配件，如机械密封、轴承、喷镀耐磨环、乱油环、气（汽)封等.则应先采用纸箱作内包装或单件内包装，然后进行外包装。3.6长管件、支架等配件的包装，应采用局部保护（如对加工面的防锈或螺纹部分的防护），然后进行捆装。
3.7体积不大而较重的配件的包装，应设计专用金属箱（整体式、可拆式或笼式）。3.8零散易失但又不易损伤的小配件，如螺栓、螺母、垫圈、销钉、弹簧等，可采用袋装或盒装。3.9配件应经检验合格，做好防护处理，方可进行外包装，随机文件应齐全。3.10包装件外形尺寸和质量应符合国内外运输方面有关超限、超重的规定。硬质直方体运输包装件的尺寸应符合GB/T4892的规定。3.11配件包装环境应清洁、干燥，无有害介质。4包装方式与防护包装方法
4.1包装方式主要有箱装（普通木箱、滑木箱、框架木箱、瓦楞箱、胶合板箱、纤维板箱、钙塑箱、菱美砼箱、竹胶合板箱、塑料箱、钙塑瓦楞箱、金属箱、蜂窝纸板箱等）、散开包装、局部包装、捆扎包装、裸装、袋装和托盘包装等
4.2防护包装方法主要有：防水包装、防潮包装、防霉包装、防锈包装、缓冲包装、防尘包装和防静电包装等。应根据配件特点和储运、装卸条件，选用适当的防护包装方法。5技术要求
5.1包装材料
5.1.1选用基本要求
选用的包装材料不应引起配件的表面色泽改变或锈蚀，也不应由于包装材料的变形而引起配件损坏。
5.1.2木材
包装用木材应符合以下要求：
a）在保证包装容器强度的前提下，根据合理用材的要求，按GB/T18926的规定选用适当的木材；
同一包装的箱板色泽应基本一致，外表面应平整，无明显毛刺和虫眼（已修补的虫眼除外）；b）
c）木材各部位允许缺陷度应符合GB/T18926的规定；d）制作容器时木材的含水率一般不大于20%，但滑木、辅助滑木、外箱档、花格木箱、木制底盘和托盘用木材的含水率可以在25%以下；e）需要时应对所有的木材进行药物熏蒸或热处理等除虫害处理。5.1.3瓦楞纸箱
包装用瓦楞纸板应符合GB/T6544的规定。5.1.4胶合板
包装用胶合板应符合GB/T9846的规定。5.1.5纤维板
包装用纤维板应符合GB/T12626的规定。2
5.1.6刨花板
包装用创刨花板应符合GB/T4897的规定。5.1.7菱美砼
包装用菱镁砼应符合GB/T13041的规定。5.1.8钙塑瓦楞板
包装用钙塑瓦楞板应符合GB/T6980的规定。5.1.9竹编胶合板
包装用竹编胶合板应符合GB/T13123的规定。5.1.10其他材料
HG/T3155—2012
包装还可以采用经试验证明性能可靠的其他材料，也可采用两种或两种以上的材料。但不管使用何种材料，都应确保其强度和性能符合配件的特点和流通环境的要求。5.2箱装
5.2.1制箱
5.2.1.1木箱
普通木箱应符合GB/T12464的规定，滑木箱应符合GB/T18925的有关规定，框架木箱应符合GB/T18926、GB/T7284的规定，钢丝捆扎箱应符合GB/T18924的规定，其他类型的木箱如框档胶合板箱、纤维板箱、刨花板箱应符合5.2.1.6的规定。5.2.1.2瓦楞纸箱
瓦楞纸板应符合GB/T6543的规定。5.2.1.3菱美砼箱
菱镁砼箱应符合GB/T13041的规定。5.2.1.4钙塑瓦楞箱
钙塑瓦楞箱应符合GB/T6980的规定。5.2.1.5竹胶胶合板箱
包装用竹胶合板箱应符合GB/T13144的规定。5.2.1.6其他材质包装箱
采用其他材料制作包装箱时，其结构和制作应与其材质相适应，其包装箱的强度与上述各包装箱一样，应通过第6章规定的试验。
5.2.2装箱www.bzxz.net
5.2.2.1配件装箱时应尽量使其重心位置居中靠下。重心偏高的产品应尽可能采用卧式包装。重心偏离中心较明显的配件应采取相应的平衡措施。5.2.2.2在不影响配件性能的情况下，配件上能移动的零部件应移至使配件具有最小外形尺寸的位置，并加以固定。配件上凸出的零部件应尽可能拆下，标上记号，根据其特点另行包装，一般应固定在同一箱内。
配件上有特殊要求的零部件应尽可能拆下、标上记号，按特殊要求另行包装5.2.2.3
配件（或内包装箱）应稳妥地固定于外包装箱内。固定方式可采用缓冲材料塞紧，木块定位紧5.2.2.4
固、螺栓紧固、压杠紧固等。一般情况下，配件（或内包装箱）不应与外包装箱箱板直接接触，应与外包装箱的内侧面、内端面、顶面之间保留有一定的间隙。5.2.2.5配件包装箱内应清洁、干燥、无异物。5.2.3加固
5.2.3.1木箱封箱后，按相应木箱标准的规定对其进行加固5.2.3.2纸箱和钙塑箱封箱后，需要时可采用塑料捆扎带或氧化钢带等捆扎，塑料捆扎带宽度应不少于14mm。捆扎时应使塑料带或钢带紧捆在纸箱和钙塑箱上，同时采取相应措施避免其切入纸板和钙3
HG/T3155—2012
塑板而损坏纸箱和钙塑箱。
5.2.3.3其他材质的包装箱封箱后，应按其箱型的大小，参照GB/T12464、GB/T18925、GB/T7284的规定对其进行加固。
5.2.3.4包装箱应具有足够的强度。根据包装配件的质量和特点，在第6章所规定的试验方法中选择相关试验项目。试验后，应符合以下要求：a）箱内固定物无明显位移；
配件外观、性能、精度和有关技术参数应在规定允许的公差范围内；b）
c）包装箱应无明显破损和变形，并符合有关标准的规定和设计要求。5.3散开包装
5.3.1散开包装件底盘的材质为木材时，应符合GB/T10819的规定。5.3.2底盘为其他材质时，应根据其材质的特点和强度，参照GB/T10819规定的原理进行设计、制造和包装。
5.3.3配件应紧固在底盘上，以防运输中发生移动。5.4捆扎包装
5.4.1捆扎包装件为每件重量不大于2t、长度不大于6m的捆装件，每捆扎道数不少于4道；长度大于6m的捆装件，每件捆扎道数不少于5道，捆扎应整齐牢固。5.4.2捆扎管件时，两端应封堵。管件上螺纹部位应采取相应的保护措施。5.4.3对奥氏体不锈钢配件和其他有特殊要求的配件捆扎时，应选用不对该配件造成污染的材料。5.5托盘包装
托盘包装应符合GB/T16470的规定。5.6防护包装
5.6.1防水包装
防水包装应符合GB/T7350的规定。5.6.2防潮包装
防潮包装应符合GB/T5048的规定。5.6.3防锈包装
防锈包装应符合GB/T4879的规定。5.6.4防霉包装
防霉包装应符合GB/T4768的规定。5.6.5缓冲包装
5.6.5.1缓冲包装的设计方法采用GB/T8166规定的方法。5.6.5.2缓冲材料应具有不易虫蛀、不易长霉和不易疲劳变形等特点。缓冲材料应紧贴（或紧固)于配件（或内包装箱）和外包装箱内壁之间。5.6.6防尘包装
配件进行防尘包装时应采取相应的防尘措施，配件易进尘处应用柔软的中性纸包扎或聚乙烯薄膜袋套封。
6试验方法
应根据包装件本身特点和要求，以及实际流通环境条件，适当选做GB/T4857、GB/T5048、GB/T4879和GB/T5398中有关项目的试验。7包装标志与装箱文件
7.1包装标志
7.1.1配件分多箱包装时，箱号应采用分数表示，分子为箱号，分母为总箱数。4
2包装储运指标标志应根据配件特点，按照GB/T191的有关规定正确选用。7. 1.2
7.1.3重心明显偏离中心的包装件，应标注“由此起吊”和“重心”的标志。7.2装箱文件
7.2.1装箱文件一般应包括下列内容：a)
配件质量证明书或合格证；
装箱单；
发运清单；
使用说明书。
HG/T3155—2012
装箱文件应用塑料袋封装，当同批发运多箱包装时，文件一般应放在第一箱内。7.2.2
7.2.3对装、捆装或简单装箱（防水、防潮条件较差)的配件装箱文件可单独邮寄发往用户。4有关包装开箱注意事项等文件可装入塑料袋粘贴在包装箱上。7.2.4
