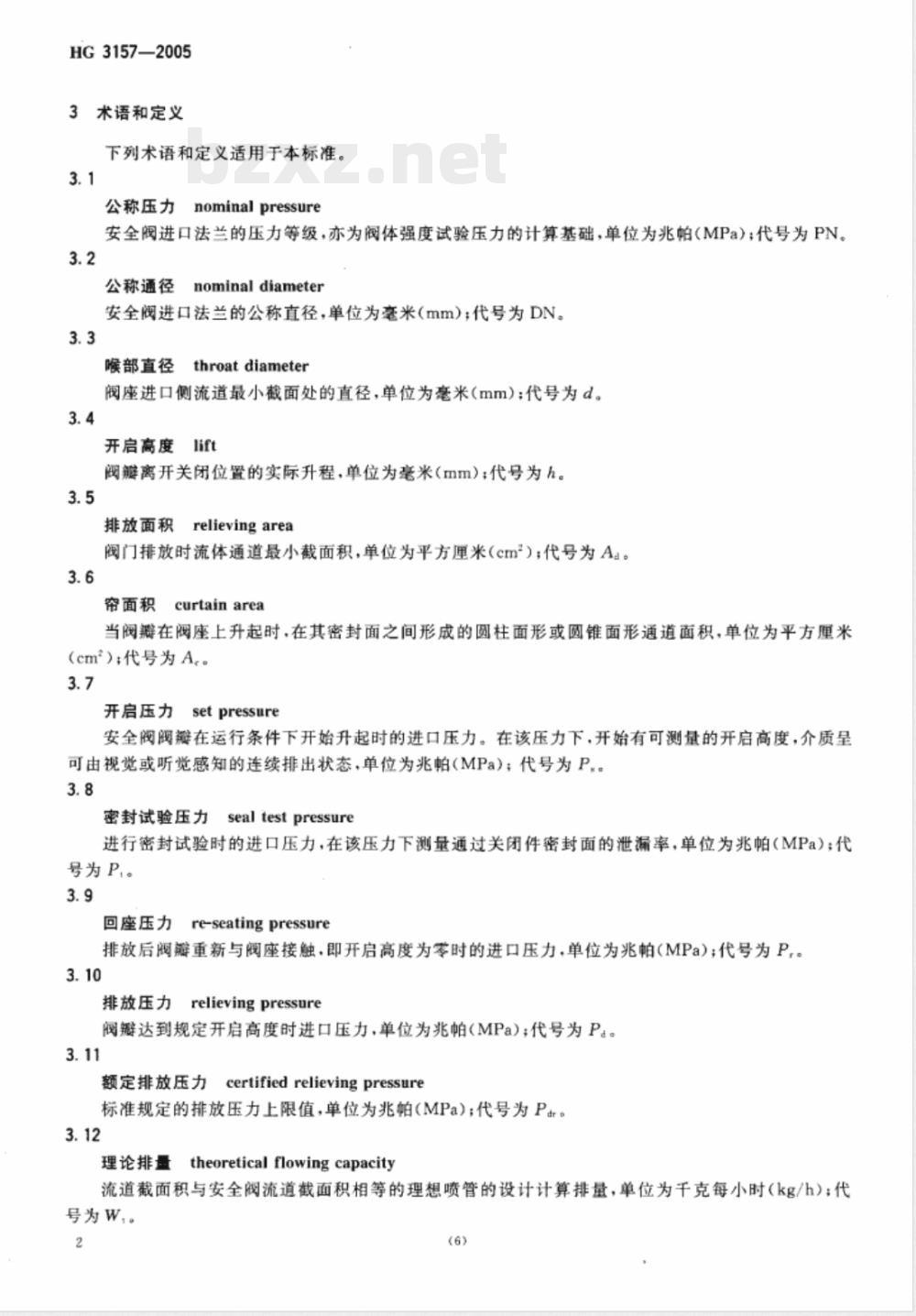

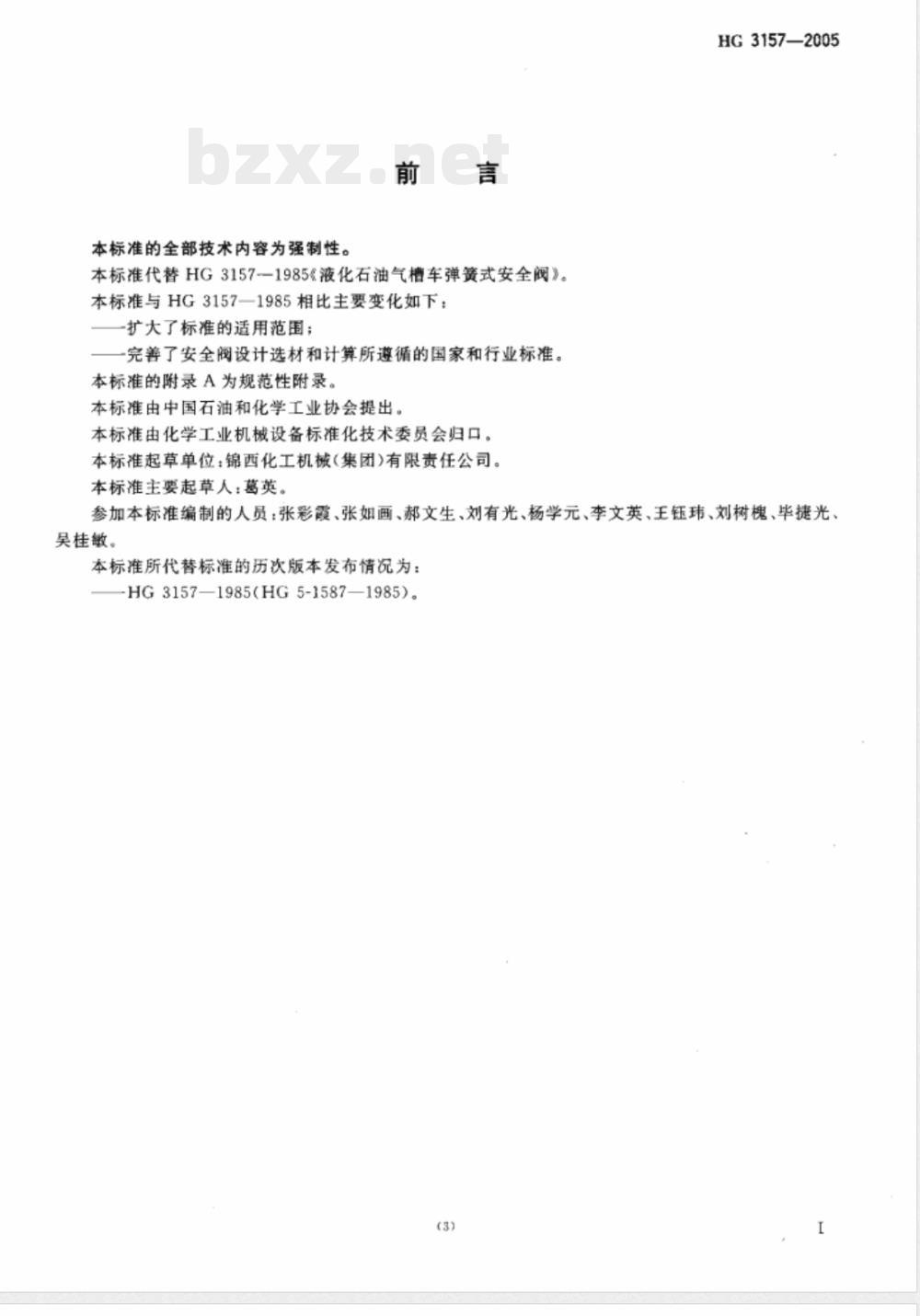

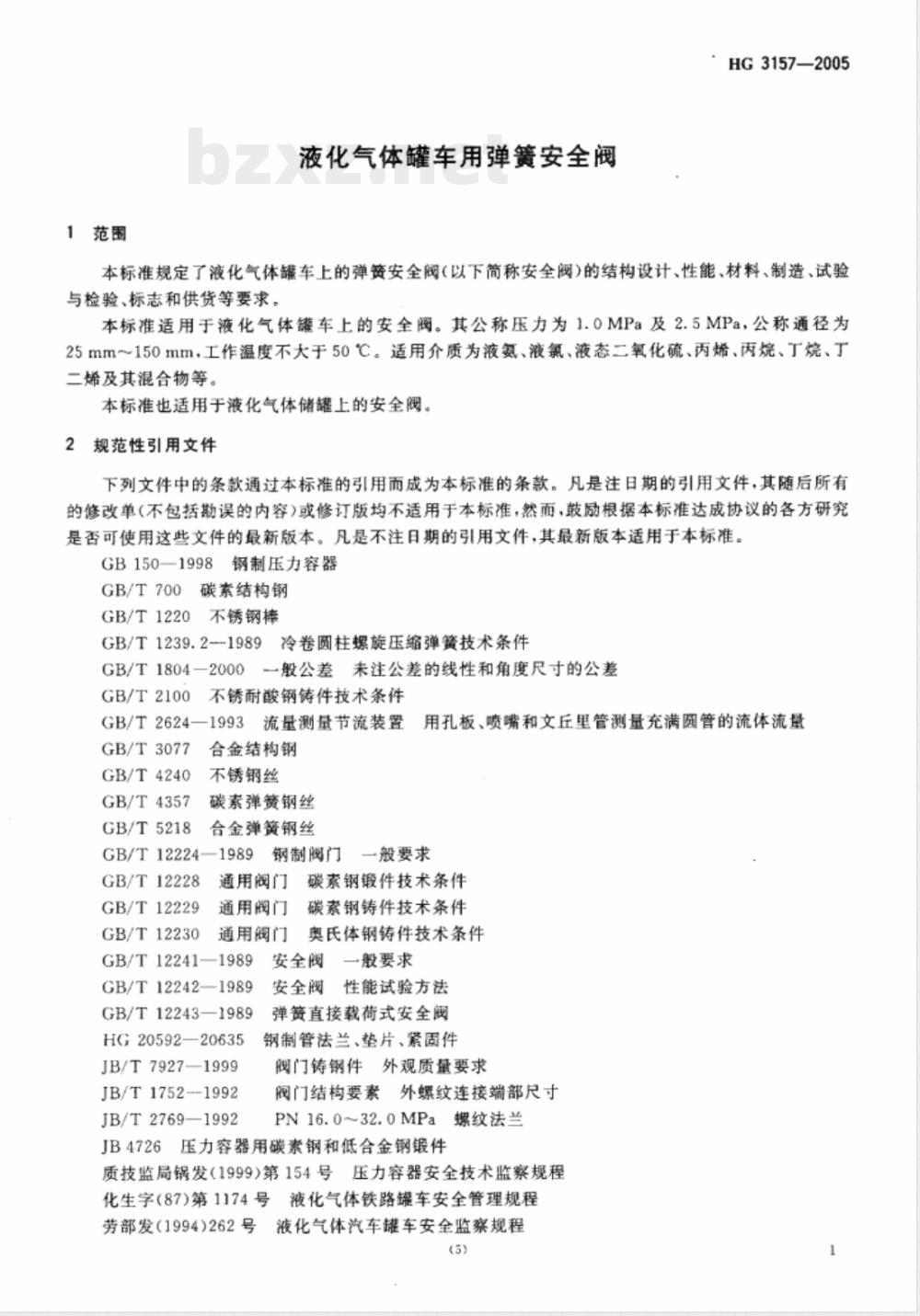

ICS 71.120; 23.060 G92 备案号：17250—2006 HG 中华人民共和国化工行业标准 HG3157—2005 代替HG3157-1985 液化气体罐车用弹簧安全阀 Direct spring loaded safety valves for liquefied gas tank trucks 2006-01-17 发布 2006-07-01 实施 中华人民共和国国家发展和改革委员会发布 本标准的全部技术内容为强制性。前言 本标准代替HG3157-1985《液化石油气槽车弹簧式安全阀》。与HG3157-1985相比，本标准主要变化如下：一是扩大了标准的适用范围；二是完善了安全阀设计选材和计算所遵循的国家和行业标准。本标准的附录A为规范性附录。本标准由中国石油和化学工业协会提出，由化学工业机械设备标准化技术委员会归口。起草单位：锦西化工机械(集团)有限责任公司。主要起草人：葛英。参加本标准编制的人员：张彩霞、张如画、郝文生、刘有光、杨学元、李文英、王钰玮、刘树槐、毕捷光、吴桂敏。本标准所代替的HG3157-1985的发布情况为：HG3157-1985(HG5-1587-1985)。 1 范围 本标准规定了液化气体罐车上的弹簧安全阀（以下简称安全阀）的结构设计、性能、材料、制造、试验与检验、标志和供货等要求。本标准适用于液化气体罐车上的安全阀，其公称压力为1.0MPa及2.5MPa，公称通径为25mm～150mm，工作温度不大于50℃。适用介质为液氨、液氟、液态二氧化硫、丙烯、丙烷、丁烷、丁二烯及其混合物等。本标准也适用于液化气体储罐上的安全阀。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。注日期的引用文件，其随后所有修改单或修订版不适用于本标准，但鼓励各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。主要引用文件包括：GB150—1998 钢制压力容器、GB/T700 碳素结构钢、GB/T1220 不锈钢棒、GB/T1239.2-1989 冷卷圆柱螺旋压缩弹簧技术条件、GB/T1804-2000 一般公差、GB/T2100 不锈耐酸钢铸件技术条件、GB/T2624—1993 流量测量节流装置、GB/T3077 合金结构钢、GB/T4240 不锈钢丝、GB/T4357 碳素弹簧钢丝、GB/T5218 合金弹簧钢丝、GB/T12224—1989 钢制阀门一般要求及其他相关标准和行业规范。 3 术语和定义 下列术语和定义适用于本标准。 3.1 公称压力（nominal pressure） 安全阀进口法兰的压力等级，亦为阀体强度试验压力的计算基础，单位为兆帕（MPa），代号为PN。 3.2 公称通径（nominal diameter） 安全阀进口法兰的公称直径，单位为毫米（mm），代号为DN。 3.3 喉部直径（throat diameter） 阀座进口侧流道最小截面处的直径，单位为毫米（mm），代号为d。 3.4 开启高度（lift） 阀瓣离开关闭位置的实际升程，单位为毫米（mm），代号为h。 3.5 排放面积（relieving area） 阀门排放时流体通道最小截面积，单位为平方厘米（cm²），代号为Aa。 3.6 帘面积（curtain area） 当阀瓣在阀座上升起时，在其密封面之间形成的圆柱面或圆锥面形通道面积，单位为平方厘米（cm²），代号为A。 3.7 开启压力（set pressure） 安全阀阀瓣开启时对应的压力值。
