HG/T 4635-2014轮胎激光散斑无损检测机

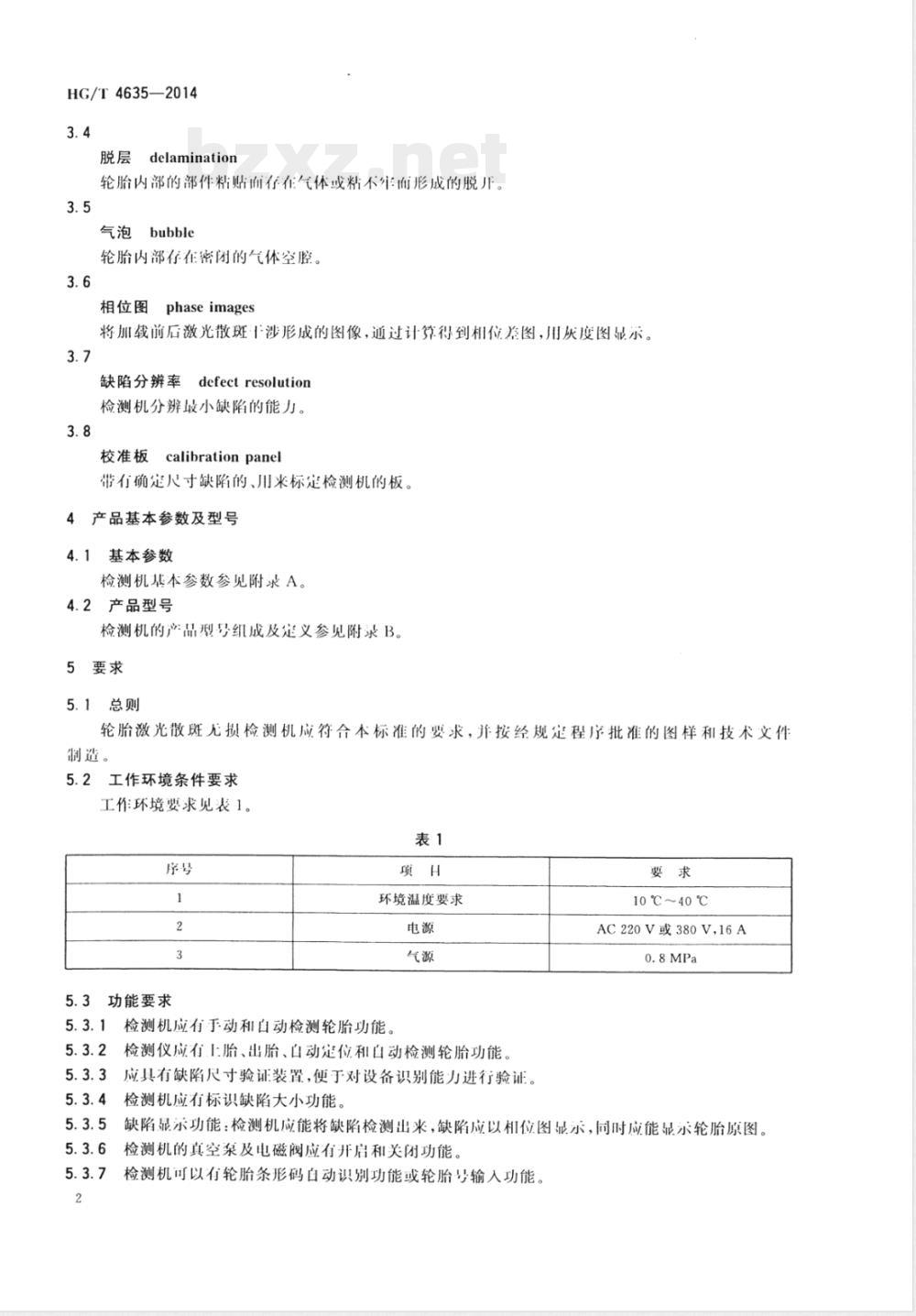

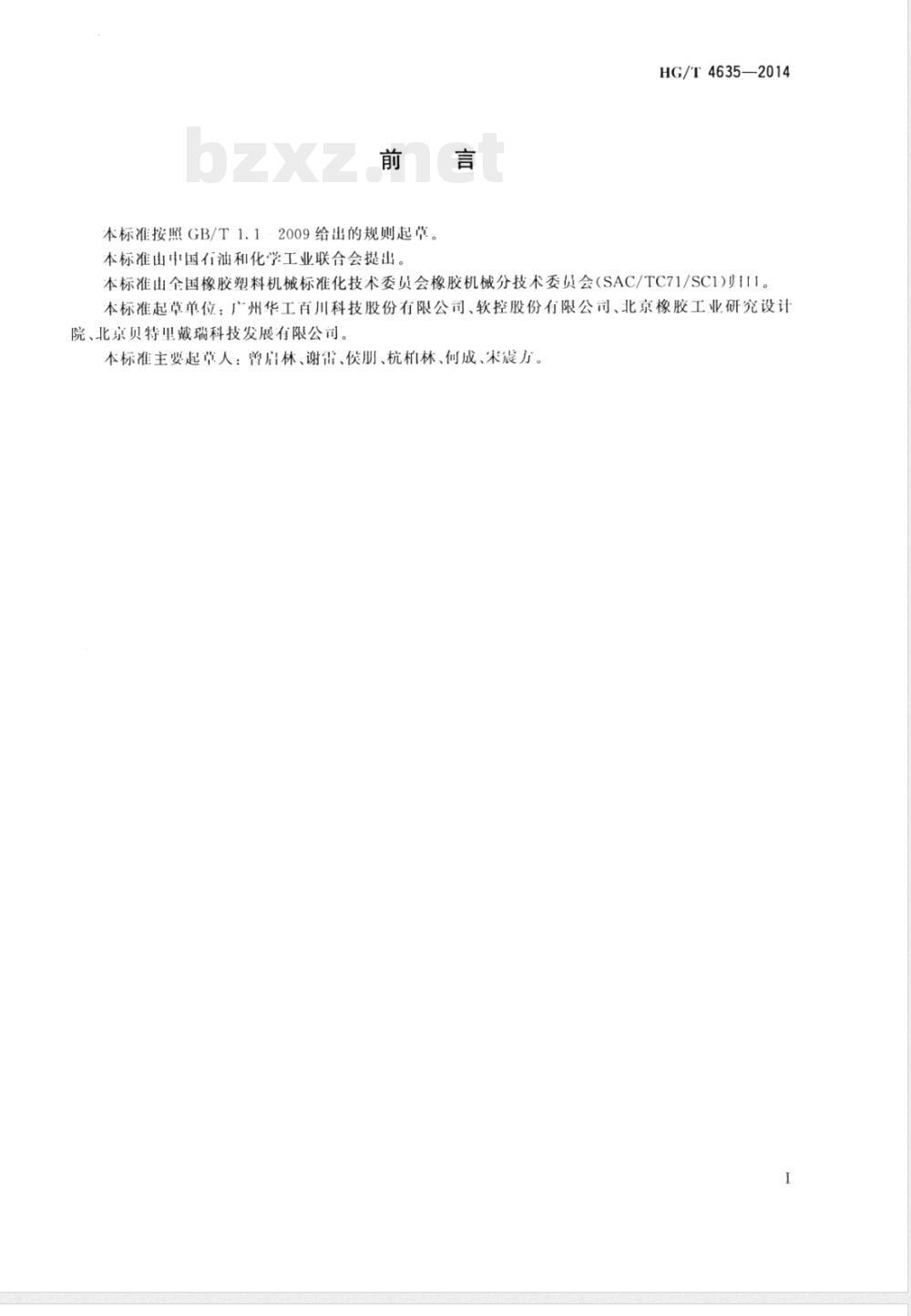

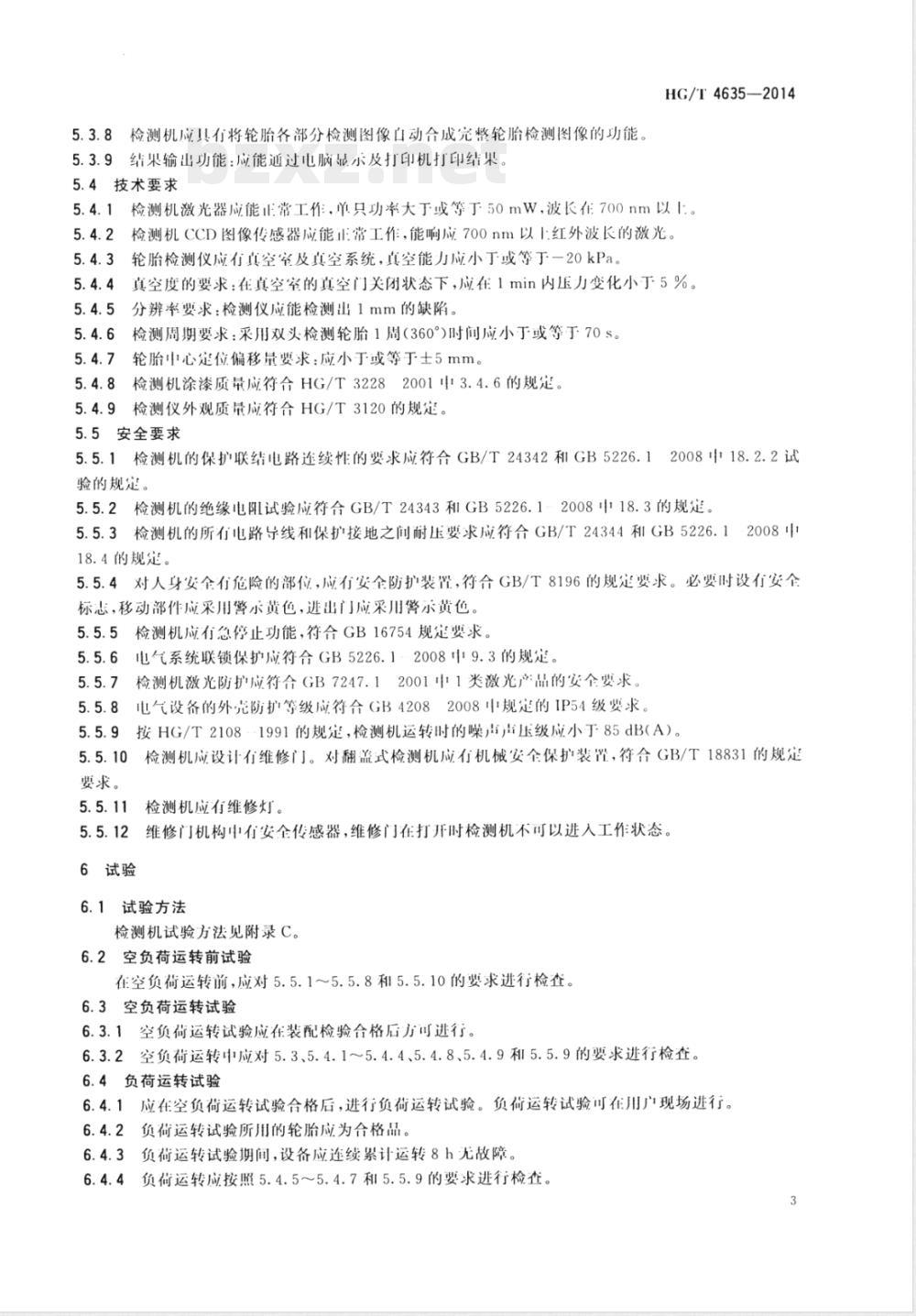

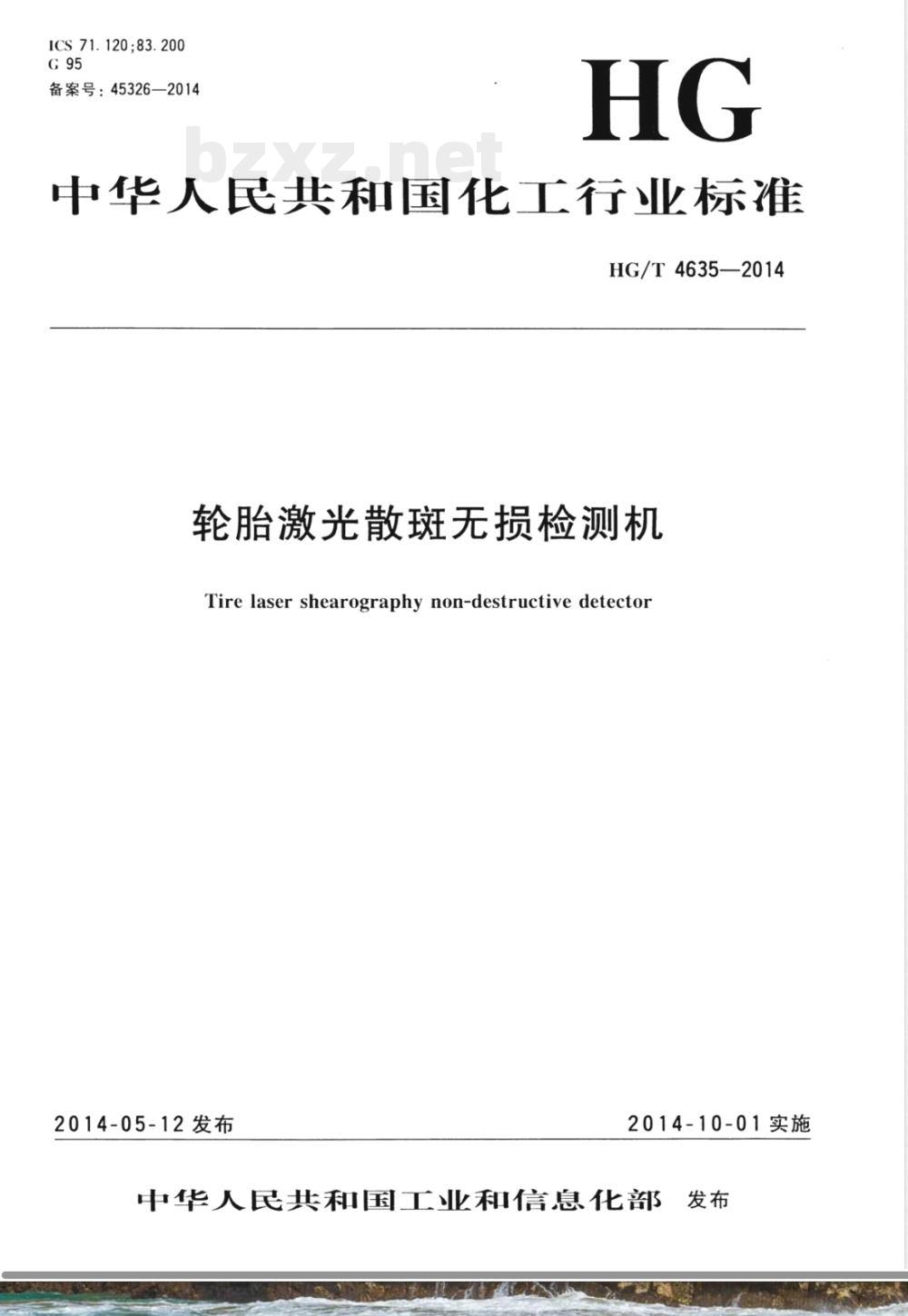

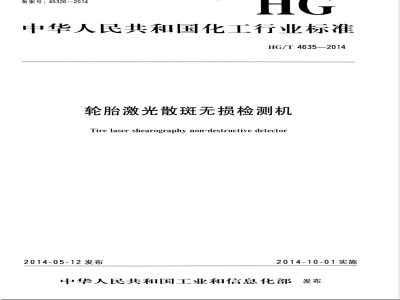

ICS 71.120; 83.200 HG/T 4635—2014 轮胎激光散斑无损检测机 Tire laser shearography non-destructive detector 2014-05-12 发布 2014-10-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照 GB/T 1.1-2009 的规则起草，由中国石油和化学工业联合会提出。标准归全国橡胶塑料机械标准化技术委员会橡胶机械分技术委员会（SAC/TC71/SC1）管理。标准起草单位包括广州华工百川科技股份有限公司、软控股份有限公司、北京橡胶工业研究设计院、北京贝特里戴瑞科技发展有限公司。主要起草人：曾启林、谢雷、侯朋、杭柏林、何成、宋震方。 1 范围 本标准规定了轮胎激光散斑无损检测机的术语和定义、产品基本参数及型号、要求、试验、检验及判定规则、标记、标牌、包装、运输和储存。本标准适用于轮胎激光散斑无损检测机（以下简称检测机）。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。注目期的引用文件，其指定版本适用于本标准；非注目期的引用文件，其最新版本（包括所有修改单）适用于本标准： - GB/T 191 包装储运图示标志（mod ISO 780：1997）2008 - GB4208 外壳防护等级（IP 代码）（idt IEC 60529：2001） - GB5226.1 机械电气安全 机械电气设备第1部分：通用技术条件（idt IEC60204-1：2005） - GB/T 6326 轮胎术语及其定义 - GB7247.1 激光产品的安全 第1部分：设备分类、要求和使用指南 - GB/T 8196 机械安全 防护装置固定式和活动式防护装置设计与制造一般要求 - GB/T 13306 带防护装置的联锁装置设计和选择原则 - GB/T 13384 工业机械电气设备保护接地电路连续性试验规范 - GB16754 工业机械电气设备绝缘电阻试验规范 - GB/T 18831 工业机械电气设备耐压试验规范 - GB/T 24342 橡胶机械噪声声压级的测定 - GB/T 24343 橡胶塑料机械外观通用技术条件 - GB/T 24344 橡胶机械术语 - HG/T 2108 橡胶塑料机械涂漆通用技术条件 - HG/T 3120 标牌 - HG/T 3223 机电产品包装通用技术条件 - HG/T 3228 机械安全急停设计原则 3 术语和定义 3.1 轮胎激光散斑无损检测机（tire laser shearography non-destructive detector）：用激光散斑检测轮胎内部缺陷（如脱层或气泡）的机器。 3.2 激光散斑（laser shearography）：轮胎受到激光束照射时，表面反射后的激光形成随机干扰图像（随机分布的亮区和暗区斑点）。 3.3 无损检测（non-destructive testing）：不破坏结构的情况下检测内部缺陷的方法。 3.4 脱层（delamination）：轮胎内部部件粘接不良或存在气体，导致的分离现象。 3.5 气泡（bubble）：轮胎内部存在密闭的气体空腔。 3.6 相位图（phase images）：将加载前后激光散斑干涉形成的图像，通过计算得到相位差图，并用灰度图显示。 3.7 缺陷分辨率（defect resolution）：检测机分辨最小缺陷的能力。 3.8 校准板（calibration panel）：带有已知尺寸缺陷，用于标定检测机的板。 4 产品基本参数及型号 4.1 基本参数：检测机基本参数参见附录A。 4.2 产品型号：检测机的产品型号组成及定义参见附录B。 5 要求 5.1 总则：轮胎激光散斑无损检测机应符合本标准要求，并按规定程序批准的图样和技术文件制造。 5.2 工作环境条件要求：工作环境要求见表1。 表1 工作环境条件 序号 | 项目 | 要求 1 | 环境温度 | 10℃～40℃ 2 | 电源 | AC220V或380V, 16A 3 | 气源 | 0.8MPa 5.3 功能要求 5.3.1 检测机应具有手动和自动检测轮胎功能。 5.3.2 检测仪应具备上胎、出胎、自动定位和自动检测轮胎功能。 5.3.3 应具有缺陷尺寸验证装置，以便验证设备识别能力。 5.3.4 检测机应具备标识缺陷大小功能。 5.3.5 缺陷显示功能：检测机应能显示检测出的缺陷，缺陷应以明显方式呈现。
