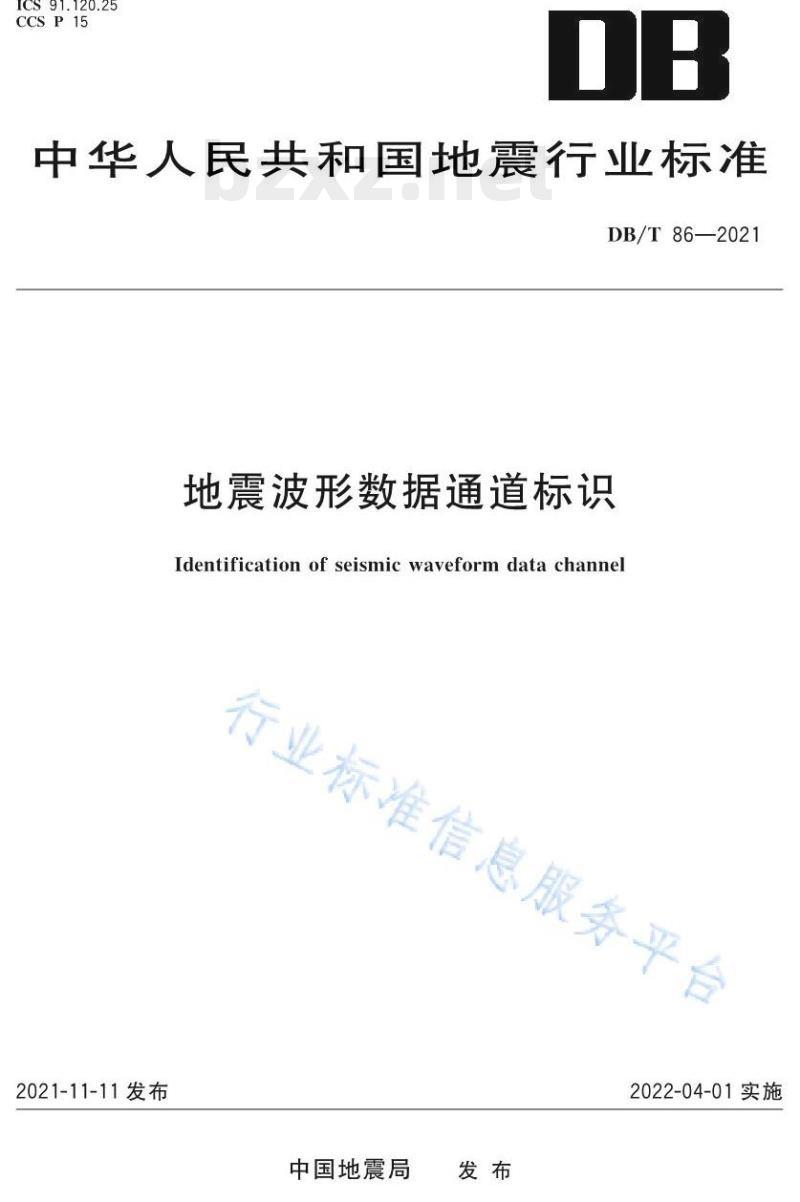

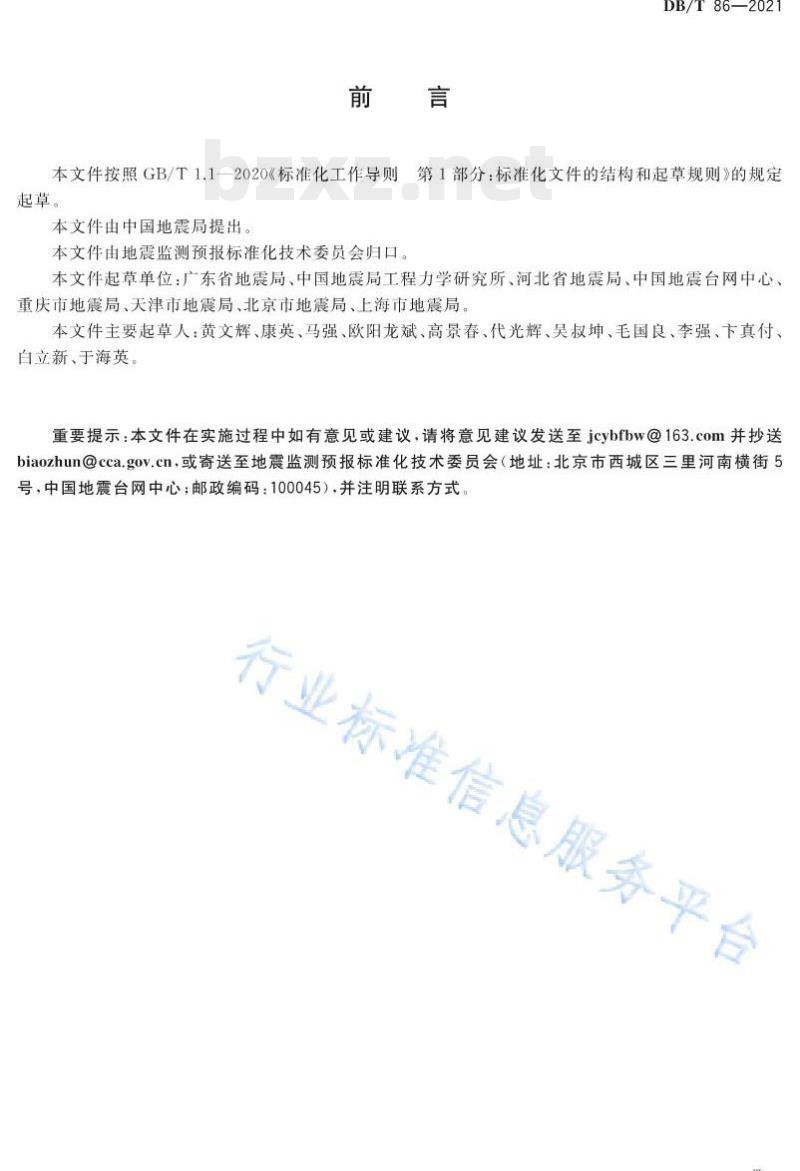

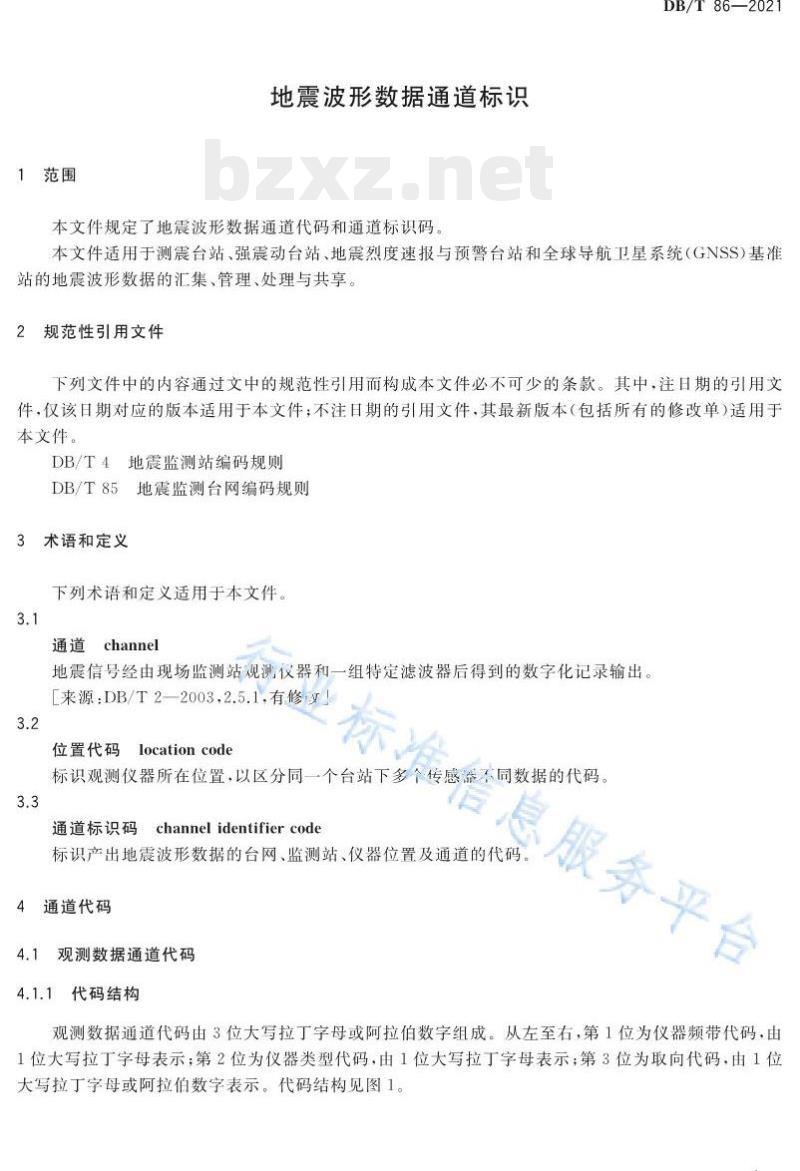

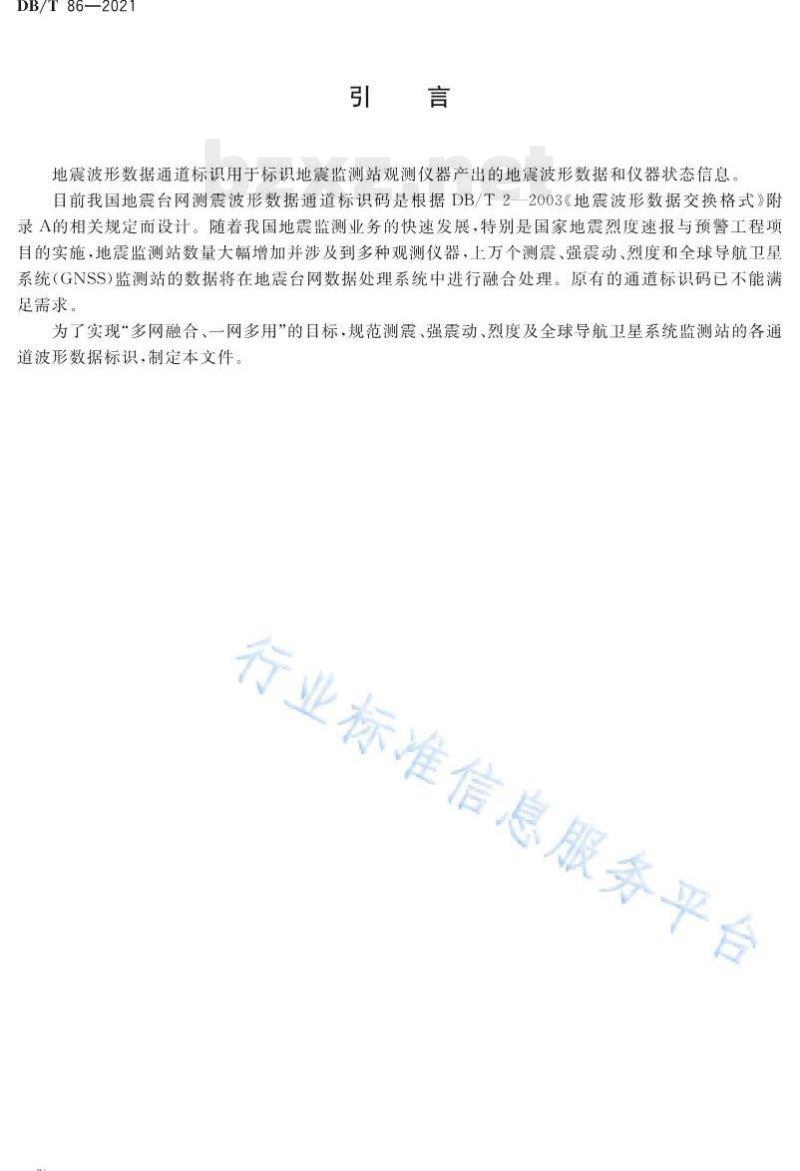

中华人民共和国地震行业标准DB/T 86—2021 地震波形数据通道标识 Identification of seismic waveform data channel 前言 本文件按照GB/T1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草，由中国地震局提出，并由地震监测预报标准化技术委员会归口。本文件起草单位包括广东省地震局、中国地震局工程力学研究所、河北省地震局、中国地震台网中心、重庆市地震局、天津市地震局、北京市地震局、上海市地震局。本文件主要起草人：黄文辉、康英、马强、欧阳龙斌、高景春、代光辉、吴叔坤、毛国良、李强、下真付白立新、于海英。实施过程中如有意见或建议，请将意见建议发送至jcybfbw@163.com并抄送biaozhun@cca.gov.cn，或寄送至地震监测预报标准化技术委员会（北京市西城区三里河南横街5号，中国地震台网中心；邮政编码：100045），并注明联系方式。 引言 地震波形数据通道标识用于标识地震监测站观测仪器产出的地震波形数据和仪器状态信息。目前我国地震台网测震波形数据通道标识码依据DB/T2—2003《地震波形数据交换格式》附录A设计。随着地震监测业务快速发展，尤其是国家地震烈度速报与预警工程的实施，监测站数量大幅增加并涉及多种观测仪器，包括测震、强震动、烈度和全球导航卫星系统（GNSS）监测站的数据将在地震台网数据处理系统中融合处理。原有通道标识码已无法满足需求。为实现“多网融合、一网多用”，规范各监测站的通道波形数据标识，制定本文件。 1 范围 本文件规定地震波形数据通道代码和通道标识码，适用于测震台站、强震动台站、地震烈度速报与预警台站及GNSS基准站的地震波形数据的汇集、管理、处理与共享。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用构成本文件必不可少的条款。注日期的引用文件仅适用于该日期对应版本；不注日期的引用文件，其最新版本（包括所有修改单）适用本文件。 DB/T4 地震监测站编码规则 DB/T85 地震监测台网编码规则 3 术语和定义 3.1 通道 channel 地震信号经现场监测仪器和特定滤波器后得到的数字化记录输出。[来源：DB/T2—2003, 2.5.1] 3.2 位置代码 location code 标识观测仪器所在位置，以区分同一台站下多个传感器不同数据。 3.3 通道标识码 channel identifier code 标识产出地震波形数据的台网、监测站、仪器位置及通道的代码。 4 通道代码 4.1 观测数据通道代码 4.1.1 代码结构 观测数据通道代码由3位大写拉丁字母或阿拉伯数字组成：第1位为仪器频带代码，第2位为仪器类型代码，第3位为取向代码。代码结构见图1。 4.1.2 仪器频带代码 表示观测仪器的响应频带，具体对应仪器采样率和拐点周期范围见表1。 表1 仪器频带代码及描述 E 极短周期 4.5Hz~200Hz S 短周期 0.5Hz~50Hz H 高频宽频带 0.01Hz~200Hz B 宽频带 0.01Hz~50Hz V 长周期 25s~100s 序号及其他频带参照标准文档。 4.1.3 仪器类型代码 表示传感器测量类型，具体代码及对应类型见表2。 4.1.4 取向代码 表示仪器的方向或测量轴，取向代码为1位大写拉丁字母或阿拉伯数字，具体对应关系见标准文档。
