DL/T 5222—2021.Code for design of the conductor and electrical equipment selection.
1总则
1.0.1为了使发电厂和变电站设计中导体和电器的选择满足安全可靠、技术先进、经济适用、符合国情的要求,制定本规程。
1.0.2本标准适用于发电厂和变电站中电压等级为交流3kV~1000kv导体和电器的选择。
1.0.3导体和电器选择设计除执行本标准的规定外,尚应执行国家现行有关标准的规定。
3基本规定
3.0.1导体和电器选择应满足正常运行、检修、短路和过电压情况下的要求,并考虑远景发展。
3.0.2导体和电器选择设计贯彻国家的经济技术政策,要考虑工程发展规划和分期建设的可能。
3.0.3 选用电器的最高工作电压不应低于所在系统的最高电压值,电压值应按现行国家标准《标准电压》GB/T156的规定选取。
3.0.4设备的额定电流宜按现行国家标准《标准电流等级》GB/T 762的相关规定选取。
3.0.5 选用导体的长期允许电流不应小于该回路的持续工作电流。对于断路器、隔离开关、组合电器、封闭式组合电器、金属封闭开关设备、负荷开关、高压接触器等长期工作制电器,在选择其额定电流时,应满足各种可能运行方式下回路持续工作电流的要求。
3.0.6校验导体和电器动稳定、热稳定以及电器开断电流所用的短路电流,应按系统最大运行方式下可能流经被校验导体和电器的最大短路电流。系统容量应按具体工程的设计规划容量计算,并考虑电力系统的远景发展规划。
确定短路电流时,应按可能发生最大短路电流的正常运行方式,不应按仅在切换过程中可能并列运行的接线方式。
3.0.7校验导体和电器用的短路电流可按现行国家标准《三相交流系统短路电流计算》GB/T 15544的规定进行计算,也可按本规程附录A的规定进行计算。
3.0.8 用最大短路电流校验导体和电器动稳定和热稳定时,应选取被校验导体或电器通过最大短路电流的短路点,选取短路点还应遵守下列规定:
1对不带电抗器的回路,短路点应选在正常接线方式时短路电流为最大的位置;2对带电抗器的3kV~10kV出线和厂用分支回路,校验母线与母线隔离开关之间隔板前的引线和套管时,短路点应选在电抗器前;校验其他导体和电器时,短路点宜选在电抗器之后。
3.0.9计算分裂导线次档距长度和软导线短路摇摆时,应选取计算导线通过最大短路电流的短路点。
3.0.10用最大短路电流校验开关设备和高压熔断器的开断能力时,应选取使被校验开关设备和熔断器通过的最大短路电流的短路点。短路点应选在被校验开关设备和熔断器出线端子上。
3.0.11校验电器的开断电流,应按通过电器的最严重短路型式计算。
3.0.12仅用熔断器保护的导体和电器可不验算热稳定;除用有限流作用的熔断器保护者外,导体和电器的动稳定仍应验算。
用熔断器保护的电压互感器回路,可不验算动、热稳定。
3.0.13在校验开关设备开断能力时,短路开断电流计算时间宜采用开关设备的实际开断时间。

标准图片预览

DL/T 5222—2021 导体和电器选择设计规程
DL/T 5222—2021 导体和电器选择设计规程
DL/T 5222—2021 导体和电器选择设计规程
DL/T 5222—2021 导体和电器选择设计规程
DL/T 5222—2021 导体和电器选择设计规程

标准内容

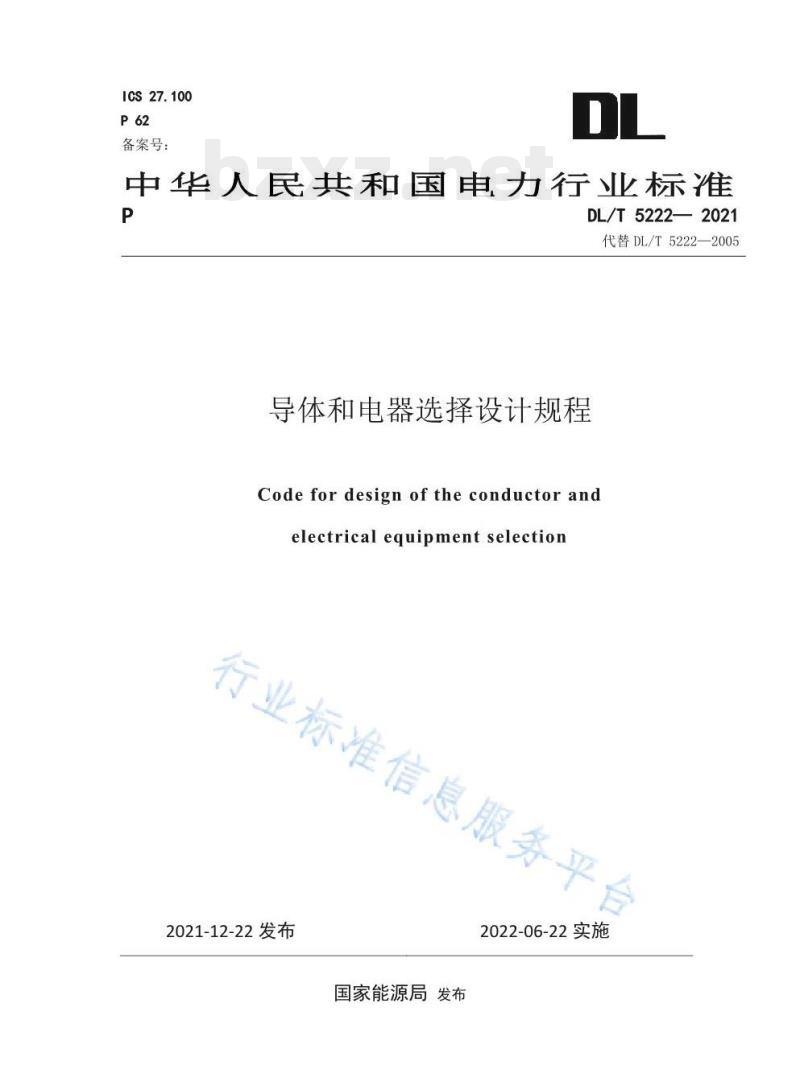

ICS27.100
备案号:
中华人民共和国电力行业标准
DL/T5222—2021
代替DL/T5222—2005
导体和电器选择设计规程
Codefordesign oftheconductor andelectricalequipmentselection行业标准信息服务平台
2022-06-22实施
2021-12-22发布
国家能源局发布

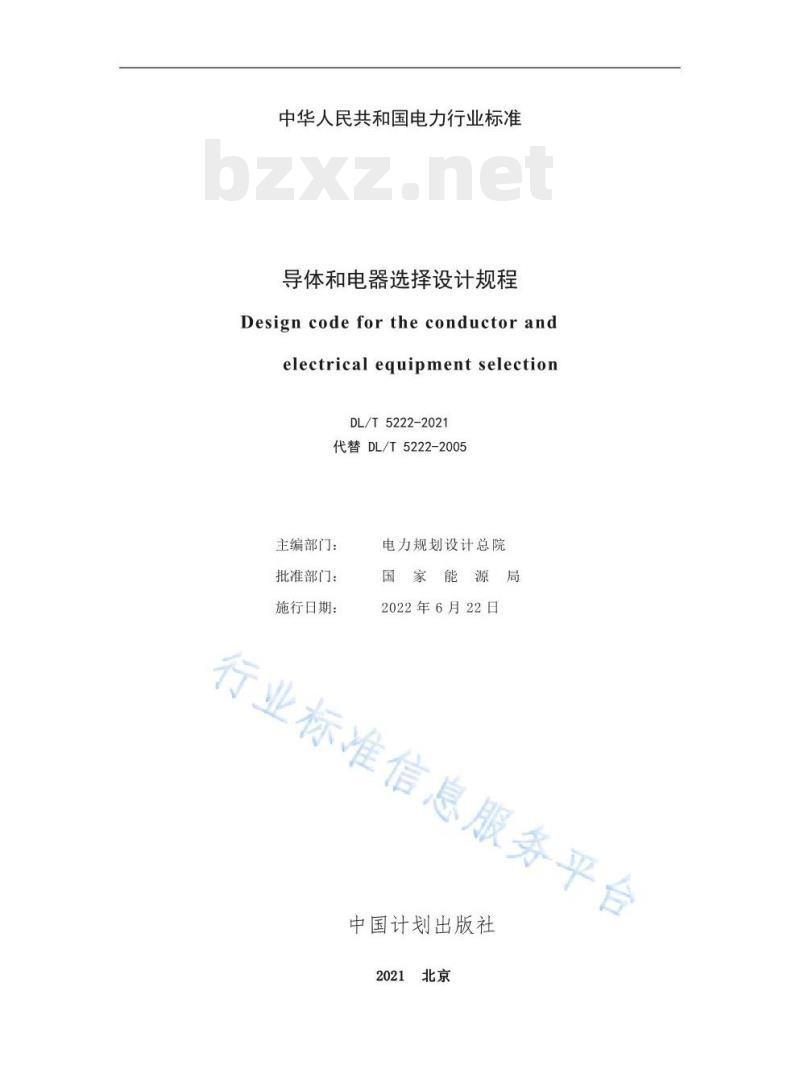

中华人民共和国电力行业标准
导体和电器选择设计规程
Design code for the conductor andelectrical equipment selectionDL/T5222-2021
代替DL/T5222-2005
主编部门:
批准部门:
施行日期:
电力规划设计总院
2022年6月22日
行业标准信息服务平台
中国计划出版社
2021北京

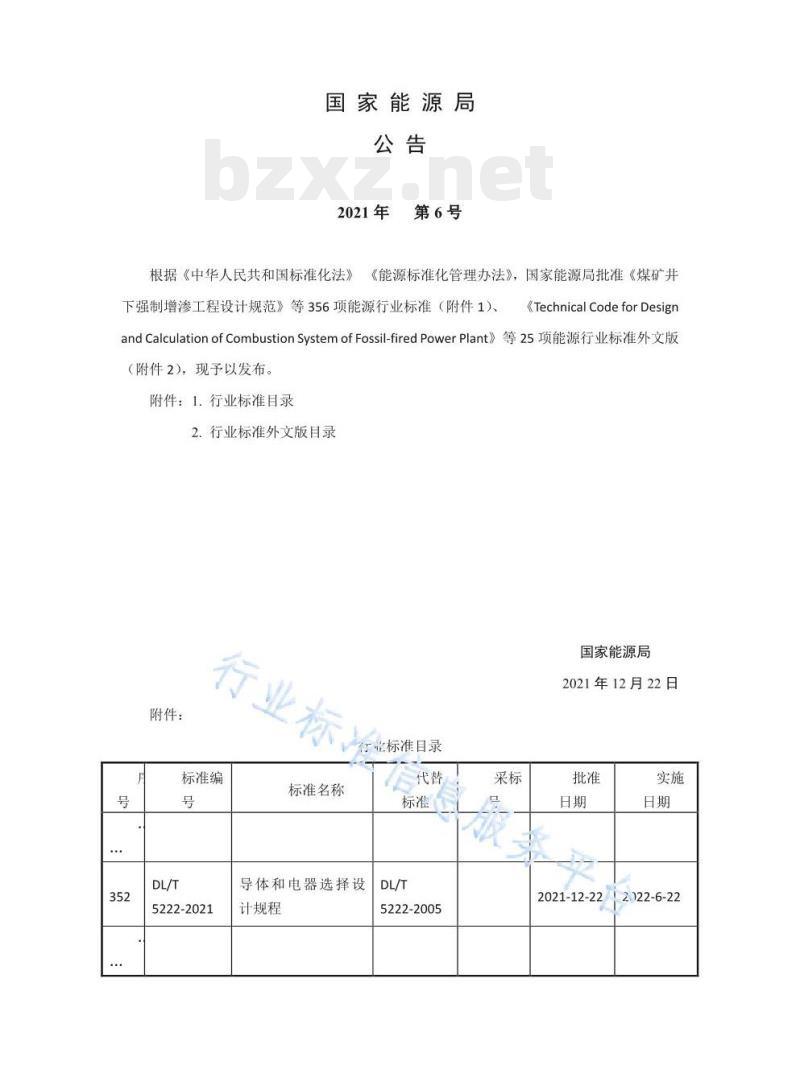

国家能源局
2021年第6号
根据《中华人民共和国标准化法》《能源标准化管理办法》,国家能源局批准《煤矿井下强制增渗工程设计规范》等356项能源行业标准(附件1)、《Technical CodeforDesign
andCalculationofCombustionSystemofFossil-firedPowerPlant》等25项能源行业标准外文版(附件2),现予以发布。
附件:1.行业标准目录
2.行业标准外文版目录
附件:
行业标
业标准目录
标准编
5222-2021
标准名称
导体和电器选择设
计规程
标准行
5222-2005
国家能源局
2021年12月22日
2021-12-22222-6-22
行业标准信息服务平台

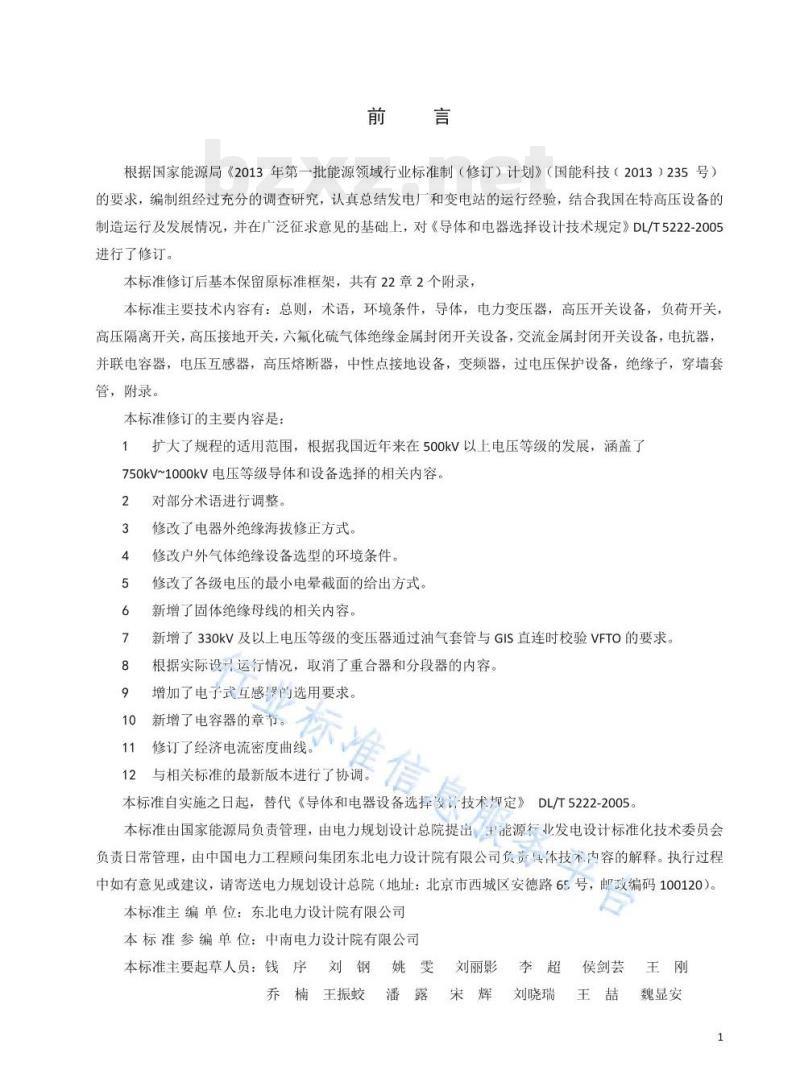

根据国家能源局《2013年第一批能源领域行业标准制(修订)计划》(国能科技(2013)235号)的要求,编制组经过充分的调查研究,认真总结发电厂和变电站的运行经验,结合我国在特高压设备的制造运行及发展情况,并在广泛征求意见的基础上,对《导体和电器选择设计技术规定》DL/T5222-2005进行了修订。
本标准修订后基本保留原标准框架,共有22章2个附录,本标准主要技术内容有:总则,术语,环境条件,导体,电力变压器,高压开关设备,负荷开关高压隔离开关,高压接地开关,六氟化硫气体绝缘金属封闭开关设备,交流金属封闭开关设备,电抗器,并联电容器,电压互感器,高压熔断器,中性点接地设备,变频器,过电压保护设备,绝缘子,穿墙套管,附录。
本标准修订的主要内容是:
1扩大了规程的适用范围,根据我国近年来在500kV以上电压等级的发展,涵盖了750kV~1000kV电压等级导体和设备选择的相关内容。2
对部分术语进行调整。
修改了电器外绝缘海拔修正方式。修改户外气体绝缘设备选型的环境条件,修改了各级电压的最小电晕截面的给出方式。新增了固体绝缘母线的相关内容。新增了33OkV及以上电压等级的变压器通过油气套管与GIS直连时校验VFTO的要求。根据实际设计运行情况,取消了重合器和分段器的内容。增加了电子式互感器的选用要求新增了电容器的章节。
修订了经济电流密度曲线。
本标准自实施之日起,替代《导体和电器设备选择设计技术规定》DL/T5222-2005。本标准由国家能源局负责管理,由电力规划设计总院提出能源行业发电设计标准化技术委员会负责日常管理,由中国电力工程顾问集团东北电力设计院有限公司负责具体技术内容的解释。执行过程中如有意见或建议,请寄送电力规划设计总院(地址:北京市西城区安德路65号,邮政编码100120)。口
本标准主编单位:东北电力设计院有限公司本标准参编单位:中南电力设计院有限公司本标准主要起草人员:钱序
刘丽影
乔楠王振蛟
侯剑芸
刘晓瑞
魏显安
周才洋
本标准主要审查人员:徐剑浩
马侠宁
彭开军
胡振兴
李淑芳
徐春丽
丽陈海焱
苗终娜
郝世杰
运志涛
行业标准信息服务平台
基本规定
环境条件
一般规定
软导线
硬导体
离相封闭母线
共箱封闭母线
绝缘母线
电缆母线
SF。气体绝缘母线
电力电缆
电力变压器
高压开关设备
-般规定
高压断路器
发电机断路器
负荷开关
般规定
负荷开夫
真空接触器
高压隔离开关
高压接地开关
六氟化硫气体绝缘金属封闭开关设备交流金属封闭开关设备
电抗器
般规定
高压并联电抗器
低压并联电抗器
限流电抗器
串联电抗器
并联电容器
电流互感器
电压互感器
高压熔断器
中性点接地设备
附录A
消弧线圈
接地电阻
接地变压器
中性点电抗器
变频器
过电压保护设备
金属氧化物避雷器
阻容吸收器免费标准bzxz.net
绝缘子
穿墙套管
短路电流实用计算
短路电流计算条件
三相短路电流周期分量计算
三相短路电流非周期分量
三相短路电流的冲击电流和全电流计算不对称短路电流计算
短路电流的热效应计算
大容量并联电容器组的短路电流计算附录B
中性点接地设备的选择计算
消弧线圈
接地电阻及接地变压器
本标准用词说明
引用标准名录:
附:条文说明
业标准信息服务平台
GENERALPROVISIONS
BASIC REQUIREMENTS
BASIC REQUIREMENTS
CONDUCTORS
GENERAL REQUIRMENTS
FLEXIBLE CIRCUIT CONDUCT
RIGID CONDUCTORS
ISOLATED PHASE BUS
NON-SEGREGATED BUS
INSULATED BUS.
CABLE BUSDUCT
SF,GAS-INSULATED TRANSMISSIONLINEPOWER CABLE
POWER TRANSFORMER
HIGHVOLTAGECIRUITSWITCHGEAR
GENERAL REQUIRMENTS
HIGH VOLTAGE CIRCUIT BREAKERGENERATOR CIRCUIT BREAKER.
LOADSWITCH
GENERAL REQUIRMENTS
LOAD SWITCH
VACUUM CONTAC
HIGH VOLTAGE DISCONSETOR
HIGH VOLTAGE EARTHING SVIO!
Contents
SFGAS-INSULATED MENTAL-ENCLGSEDSWITCHGEARALTERNATING CURRENT METAL-ENCLOSED SWTTGICEARREACTOR.
GENERAL REQUTRMENTS
HIGH VOLTAGE SHUNT REACTON
LOW VOLTAGE SHUNT REACTO
CURRENT LIMITING REACTOR
SERTES REACTOR
SHUNTCAPACITORS
CURRENT TRANSFORMER
VOLTAGE TRANSFORMER
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
.错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
:错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
..错误!未定义书签。
:错误!未定义书签。
.错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
.错误!未定义书签。
.错误!未定义书签。
.错误!未定义书签。
.错误!未定义书签。
销误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
HIGHVOLTAGEFUSE
NEUTRAL POINT EARTHING DEVICEARC SUPPRESSION COII
EARTHING RESISTOR
EARTHING TRANSFORMER.
NEUTRAL REACTOR
FREQUENCY CONVERTER.
OVERVOLTAGEPROTECTIONDEVICE
METAL OXIDE SURGEARRESTEE
RESISTANCE CAPACITANCE ABSORBERSINSULATOR.
WALL BUSHING..
APPENDIXAPractical Calculation Method of Short Circuit CurrentAPPENDIX B Calculation ForNeutral Point Earthing Device SelectioExplanationofwordinginthisstandarList of quoted standards..
Addition:Explanation of provisions错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
..错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
:错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
行业标准信息服务平台
1.0.1为了使发电厂和变电站设计中导体和电器的选择满足安全可靠、技术先进、经济适用、符合国情的要求,制定本规程。1.0.2本标准适用于发电厂和变电站中电压等级为交流3kV~1000kV导体和电器的选择。
导体和电器选择设计除执行本标准的规定外,尚应执行国家现行有关标准的规行业标准信息服务平台
2术语
2.O.1高压熔断器串真空接触器回路(HighVoltageFuseandVacuumContactorCircuit)指采用高压限流熔断器和真空接触器组合来保护和操作电动机、变压器等用电设备的电气设备组合,简称F-C回路。
2.0.2绝缘母线(Insulatedbusbar)指导体外经过绝缘材料包覆处理的母线。2.o.3低压并联电抗器(Lowvoltageshuntreactor)低压并联电抗器是相对高压并联电抗器而言,系统最高电压不高于126kV的并联电抗器。
