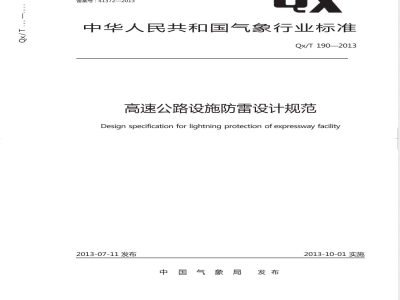

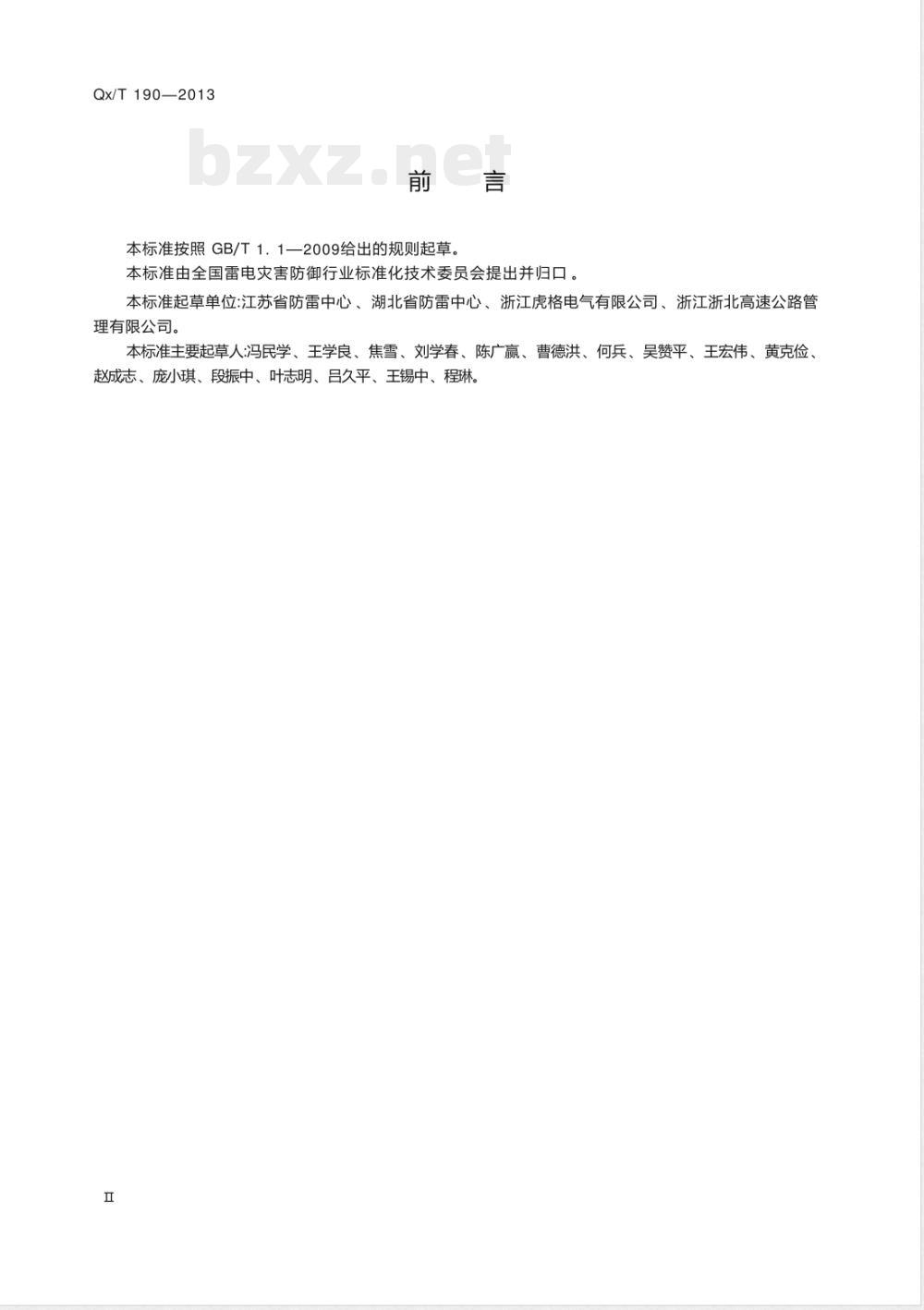

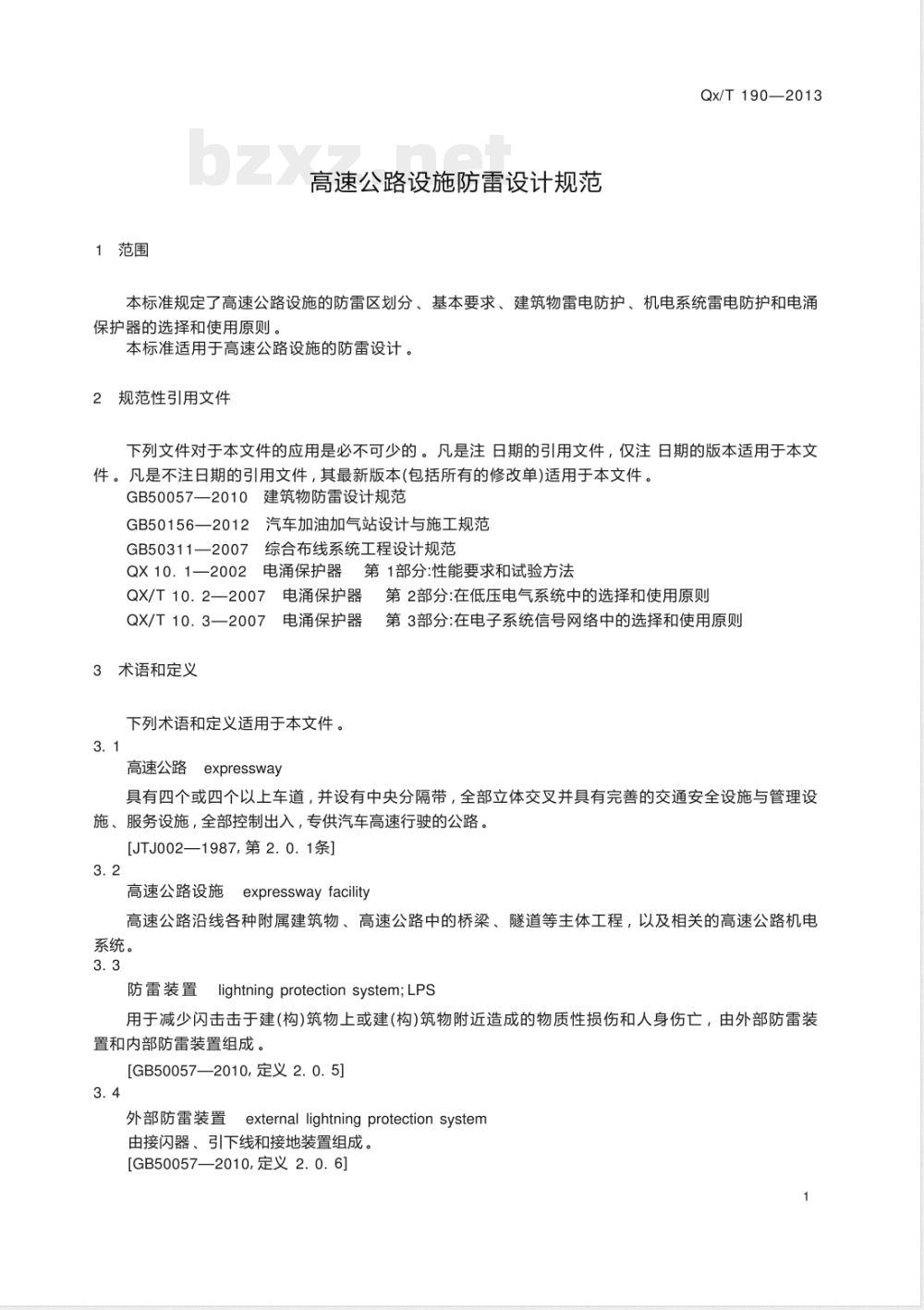

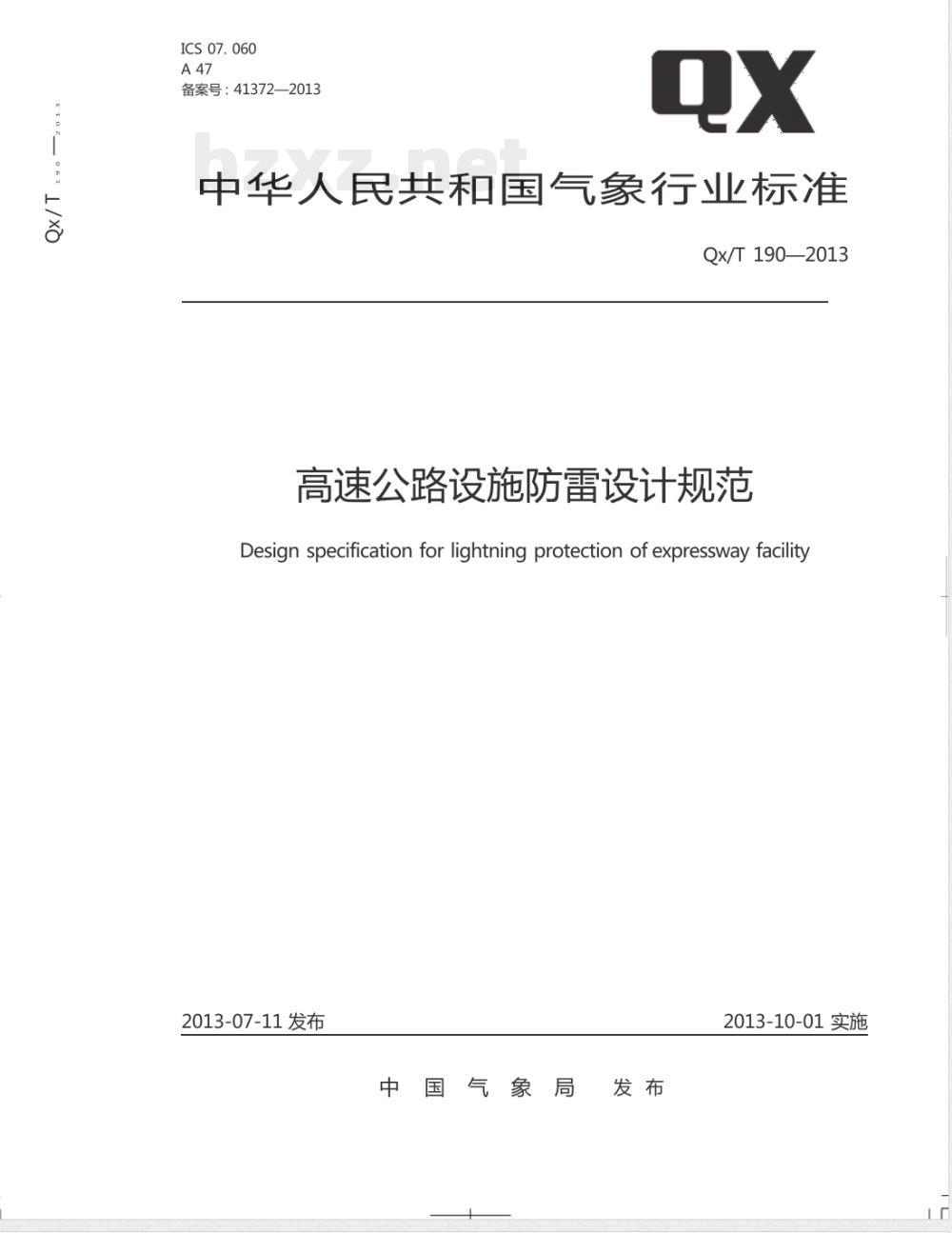

中华人民共和国气象行业标准 QX/T190—2013 高速公路设施防雷设计规范 前言 本标准按照GB/T1.1—2009给出的规则起草，由全国雷电灾害防御行业标准化技术委员会提出并归口。本标准起草单位为江苏省防雷中心、湖北省防雷中心、浙江虎格电气有限公司、浙江浙北高速公路管理有限公司。主要起草人为冯民学、王学良、焦雪、刘学春、陈广赢、曹德洪、何兵、吴赞平、王宏伟、黄克俭、赵成志、庞小琪、段振中、叶志明、吕久平、王锡中、程琳。本标准由气象出版社出版发行，中华人民共和国气象局于2013年7月11日发布，自2013年10月1日起实施。 1 范围 本标准规定了高速公路设施的防雷区划分、基本要求、建筑物雷电防护、机电系统雷电防护和电涌保护器的选择和使用原则，适用于高速公路设施的防雷设计。 2 规范性引用文件 下列文件对于本标准的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用于本标准；凡是未注日期的引用文件，其最新版本（包括所有修改单）适用于本标准： - GB50057—2010 建筑物防雷设计规范 - GB50156—2012 汽车加油加气站设计与施工规范 - GB50311—2007 综合布线系统工程设计规范 - QX/T10.1—2002 电涌保护器 第1部分：性能要求和试验方法 - QX/T10.2—2007 电涌保护器 第2部分：在低压电气系统中的选择和使用原则 - QX/T10.3—2007 电涌保护器 第3部分：在电子系统信号网络中的选择和使用原则 3 术语和定义 3.1 高速公路（expressway）具有四个或四个以上车道，并设有中央分隔带，全部立体交叉，具备完善的交通安全、管理和服务设施，全部控制出入，专供汽车高速行驶的公路。[JTJ002—1987，第2.0.1条] 3.2 高速公路设施（expressway facility）指高速公路沿线各种附属建筑物、高速公路中的桥梁、隧道等主体工程，以及相关的机电系统。 3.3 防雷装置（lightning protection system; LPS）用于减少闪击击中建筑物或附近造成的物质性损伤和人身伤亡，由外部防雷装置和内部防雷装置组成。[GB50057—2010，定义2.0.5] 3.4 外部防雷装置（external lightning protection system）由接闪器、引下线和接地装置组成。[GB50057—2010，定义2.0.6] 3.5 内部防雷装置（internal lightning protection system）由防雷等电位连接和与外部防雷装置的间隔距离组成。[GB50057—2010，定义2.0.7] 3.6 接地（earth; ground）指有意或非有意的导电连接，通过该连接可使电路或电气设备接到大地或代替大地的导电体。
