本标准是用来确保额定电压不超过交流440V、主要用作保护人体防止电击的剩余电流保护装置的电磁兼容性(EMC)。本标准适用于与低压公共电网或类似线路设施连接的设备中发生的环境条件。本标准也可作为确保用作安全用途的其他产品，或包含电子线路并要求高度工作连续性的产品的EMC性能提供指导。对没有包括在产品标准中的EMC试验要求，应参照本产品族标准。 GB 18499-2001 家用和类似用途的剩余电流动作保护器(RCD) 电磁兼容性 GB18499-2001 标准下载解压密码：www.bzxz.net

GB18499—2001

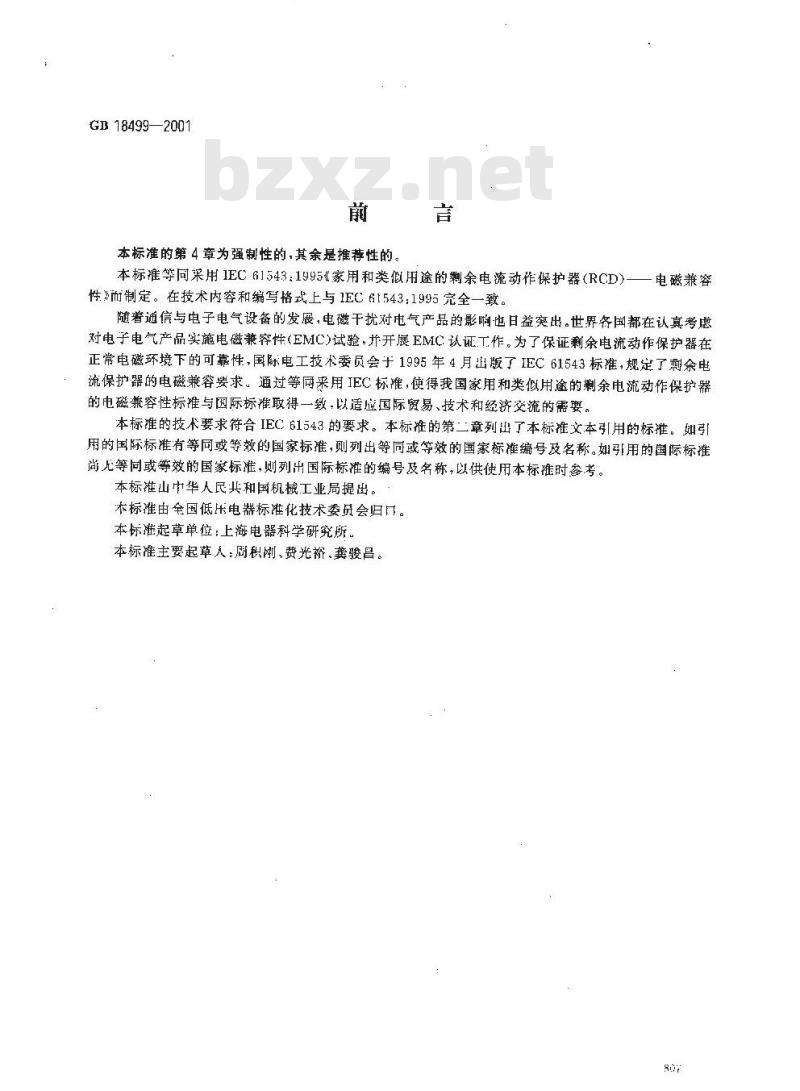

本标准的第4章为强制性的,其余是推荐性的。吉
本标准等同采用1EC61543:1995《家用和类似用途的剩余电流动作保护器（RCD）-性》而制定。在技术内容和编写格式上与1EC61543:1995完全一致。电磁兼容
随着通信与电子电气设备的发展，电磁干扰对电气产品的影响也日益突出。世界各国都在认真考虑对电子电气产品实施电磁兼容性（EMC)试验，并开展EMC认证.T作。为了保证剩余电流动作保护器在正常电磁环境下的可靠性，国际电工技术委员会于1995年4月出版了IEC61543标准，规定了余电流保护器的电磁兼容要求。通过等同来用IEC标谁，使得我国家用和类似用途的剩余电流动作保护器的电磁兼容性标准与国际标准取得一致，以适应国际贸易、技术和经济交流的需要。本标准的技术要求符合IEC61543的要求。本标准的第二章列出了本标准文本引用的标准。如引用的国际标准有等同或等效的国家标准，则列出等同或等效的国家标准编号及名称。如用的国际标准尚尤等同或等效的国家标准，则列出国际标准的编号及名称，以供使用本标准时参考。本标准山中华人民共和国机械工业局提出。本标准由全国低床电器标准化技术委员会归口。本标准起草单位：上海电器科学研究所本标准主要起草人：周积、费光裕、骏昌。80r
GB18499—2001
IEC前言
1）IEC（国际电工委员会）是由所有国家的电工委员会（IEC国家委员会）组成的世界范画内的标准化组织。IEC的宗旨在于促进电气和电子领域内与标推化有关的所有间题上的国际合作，为此，IEC在开展其他活动的同时还出版国际标准，标准的编制委托各技术委员会负责，对所涉及的问题感兴趣的任何IEC国家委员会都可以参加标准的编制工作，与IEC有联络的国际组织，政府和非政府机构也可以参加标准的编制工作。IEC与国际标准化组织（IS())按两个组织之间的协议确定的条件紧密合作。2）对该问题特别关划的国家委员会都参加的技术委员会制订的有关技术问题的正式决议或协议尽可能地表达了对所涉及问题在国际上的一致意见。3）这些决议和协议以标准，技术报告或导则的形式出版，作为推荐的形式供国际上使用，并在此意义上为各国委员会所承认。
4）为了促进国际上的统一，EC国家委员会应尽最大可能地明确同意将国际标推作为他们的国家标或地区标准。IEC标准与相应的国家或地区标准之间任何不一致的地方应在国家或地区标准中明确胞指出。
国际标准IEC61543由IE.C第23技术委员会（电气附件）的第23E分委员会（家用断路器及类似装置)制定。
本标准文本以下列文件为基础：DIS
23E/202/DIS
表决报告
23E/218/RVD
关于本标雅投票表决的详细情况可从上表所列的表决报告中获得208
中华人民共和国国家标准
家用和类似用途的剩余电流动作保护器（RCD)
电磁兼容性
Residual current operated protective devices (RCD) forhousehold and similar useElectromagnetic compatibilityGB18499—2001
idt IEC 61543: 1995
本标推包括定义、标准电磁条件、使用中的运行条件和剩余电流保护器必须的电感试验。当产品标准有要求时，木标准适用并与产品标准一起使用，目前适用的标准：适用RCCB的GB16916系列标准，
适用RCBO的 GB 16917系列标准。同样地，本标准与将出版的IEC标准一起也适用于家用和类似用途的不带过电流保护的移动式剩余电流装置，适用于不惜过电流保护的装人固定插座的或与固定插座组装的剩余电流装置目前正在考虑,以及其他带过电流保护的RCD。(SRCD)
适用范围
本标准是用来确保额定电压不超过交流440V、丰要用作保护人体防止电击的剩余电流保护装誉的电磁兼容性(EMC)
本标准适用于与低压公共电网或类似线路设施连接的设备中发生的环境条件。术标准也可为确保用作安全用途的其他产品，或包含电子线路并要求高度L作连续性的产品的EMC性能提供指导。对没有包括在产品标谁中的EMC试验要求，应参照本产品族标。2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB4313一1995家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方法和允诈值(eqVCISPR 14:1993)GB16916.1一1997家用和类似用途的不带过电流保护的剩余电流动作断路器（RCCB）第1部分：—般规则(idtIEC1008-1:1990)GB16917.1—1997家用和类似用途的带过电流保护的剩余电流动作断路器（RCE()）第1部分:--般规则(idt IEC 1009 1:1991)GB/T17626.1—1998电磁兼容试验和测量技术抗扰度试验总论(idt1EC61000-4-1:1992)(G13/T17626.2--1998电磁兼容试验和测量技术静电放电抗扰度试验(idt IEC 61000-4-2:1995)
GB117626.41998电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试
(idtIEC61000 44:1995)
中华人民共和国国家质量监督检验检疫总局2001-12-30批准2002-10-01实施
GB 18499—2001
TEC610022：1990电磁兼容性(EMC）第2部分：环境第2章：在公用低压供电系统中低频传导骚扰和信号的兼容性电平
3标准电磁环境条件
标雄电磁环境条件是指与低压公其电网或类似线路设施连接的设备中发生的电磁条件。3.1低频电磁现象
表1列出了在所述的环境条件下考虑的低颊电磁现象，表
电磁现象
谐波，谐间波
信号传输电送
电压幅度变化
电压不平衡
电源频率变化
感应低频电压
交流电网中的流电流
辐射磁场
电磁条件bZxz.net
根据E61000-2-2的谐被和谱间波电平存在信号传输电压（尤谐振）
在 0.85 II 和 1. 1 。之间及可能的短时电压下降或电压中断-)参考 IEC 61000-2-2
在正常锁率偏益范围士5%内
不适用
没有明显的直流分量
低压电力线路的附近
1)电压跌落是人于 15% U,和小于 100% . 的偶而电压降落,电压下降的典型数值是 30% U,至50% L7,,短时电臣断元基1C0不，电压降落。上述电压下降和短时中断的持续时间可以在大工半个周被至约1$之间。3.2
高频电磁现象
表2列出了所述环境条件下考虑的高频中磁现象，即连续的或者瞬变的传导，感应或者辐射高频电磁现象。
3.3静电放电
电磁现象
传导据荡电压或电流
ns级单问传导瞬变(脉冲群）
ILs 级和 tns 级单向传导瞬变
瞬变振荡电流
高频幅射现象
参孝T2.5
低电压装置
电磁茶件
架空线和在距离设备小于1km处的地下电网可能受到的雷击开闭操作过电压或间接备击
小」 10 V/m(例如无线电台,距离超过 1 km 的电视台,距离大」1讯的移动式收发报批）
表3列出了所述的环境条件下考虑的静电放电现象。表3
4RCD 的电磁发射
电磁现象
静电故申
电磁条件
低湿度时,可能存在带静电材料（例如人造毛毯）仅对含有一个连续T作振荡器的 RCI)要求进行发射试验,发射试验按 GB 1343 进行,淮
除了包含一个连续工作振菌器的RCD 外,除非在开闭操作过程中,其他RCD通常不会产止:连续的或瞬变的骚扰。在开闭过程中发射的频率、电平和影响可看作是低压设备止常电磁环境的一部分。2本标准不考虑包含有微处理器的RCD.810
5.RCD的电磁抗扰度
除非另有规定，试验时不带负载。5. 1性能判别准则
GB 18499:2001
对本标准的用途米讲，GI3/T17626系列标推的性能判别准则用5.1.1、5.1.2、5.1.3和5.1.4代样，为了安企起见，某些试验的电平利试验规范的选择高于GB/T17626系列标准所要求的电平利规范。5.1.1参考本条试验判别准则的试验过程中，RCD在持续施加0.31的剩余电流时应保持闭介，在施加1.25时应脱折。
5.1.2参考本条试验判别准则的试验过程中,RCD不应脱扣。试验后，RCD应符合GB16916.1一1997中 9. 9. 2. 3 中a)的要求,但仪在1m下行检验。5.1.3参考本条试验判别准则的试验过程巾,RCD可以脱扣。试验后，RCD应符合（B16916.1—1997中9.9.2.3中a)的要求，但仅在I下进行检验。5.1.4其他性能判别准则包含在产品标准的条款中，例如GB16916.1和/或GB16917.15.2低频抗扰度试验
表4给山了进行低频抗扰度试验的试验参数。4
参考条款
（见装1)
电磁现象
波，请间波
信号电压
电压波动22
电乐下降””
电压中街”
电压太平衡
电源频率变化
辑射磁场
参见基本标准
对试验项目的说明
试验电平和
试验规范
正在考虑
止在考忠
电压幅度变化
GB 16916. 1—1997 的 9. 9. 5 和 9. 17GE16917.11997的9.9.1.5和9.17从0.85U垒
性能判别
推则的条款
GR 16916.1:1997 和
GU 16917.1 1997 的
9.16科9.17
GB16916.11997和GB 16517.1—1997的 9.17GB16916.11997和GB16917.1—1997的9.17参考 T1.3
GH16916.11997的9.11和9,18/(RCCB)GB16917.11997的9.12和,18/(RCBO)1）动作功能线路电乐无关的RCD,其动作功能不受电压幅度变化的影响，这部分试验仅适用于与线路电压有关的 RCD.
2)对本标准来讲，产品标准的有关试验已包括了EMC的要求，产品标准中规定的试验不需重复：3）对PRCD,用0.7U.代替0.85U，4）装置所有性能试验均在额定频率可能发:工5%变化的范画内进行<见CB16976.1—1997和GE16917.1-1997中的9.2）。固此确保了电源额率变化的抗扰度。5.3高频抗扰度试验
表5给出了进行高频抗扰度试验的试验参数。S11
参考条款
（见表2）
电磁现象
传导振荡电压或电流
快速瞬变
（豚冲群）
pes 级和 mra 级单向
传导瞬变
摄变振满电流
（振铃波）
高频辐射现象
GB 18499200
参见基本标准
对试验项目的说明
试验电平租
试验规范
根据GB/T17625.6正在号虑
试验等级4:4kV(峰值)
GB/T 1762G.4
根据GB/T17626.5
正在考虑
GH16916.1—1997和
GB 16917.1—1997的
T:/T h5/50 ng
重复频率：2.5kHz*)
T:/rh1. 2/50 μ4s
5V(蜂值)\共模
4 kV(蜂值)\差模
0. 5 pμs/100 kHz
200A(峰值)41
根据GB/T17626.6正在考邀
性能判别推则
的条号
1) RCD 处在闭合位管进行下列试验:金属支架和指定的接地部件(PF导线，接地端子）（如果有时）连接在一起与连接在·起的带电部件之间施加5kV脉冲电压(对SRC和PRCD为4kV>、阻抗为12Q.依次在每相与中性线之问，依次在每谢个极之间施加4kV脉冲电压(对SRCD和PRCD为2kV),阳阻抗为2Q。对SRC.D和PRCI,性能判别准则见5.1.3.2）此外，试品应分别接GB15916.1—1997中的图15或阁16安装，使用厚度为1.6mm的钢板。3）对每个试品的任涉极进行单相试验，应提供三个试品进行试验。如果在试验过程中，有1台试品因脱扣而不符合性能判别准则，则应再提供三台试品进行试验，重复试验时应完全符合5.1.2判别准则的要求。4）对 SRCD和PRCD,电流为 2A。5)对 SRCD 和 FRCI),采用严醋等级 3.即 2 kV(峰估),.5.4静电放电
表6给出了进行静电放电试验的试验参数。表6
藝考条款
（觅裁3）
电磁现象
静电放电
参见基本标准
对试验项目的说明
GB/T17626.23
试验电平和
试验规范
严酷等级 3
性能判别准则
的条凸
用三台试品进行试验，三台试品都应通过试验。RCD按正常使用进行安装，探查可接近的.长面选择施期静电放电的点，以每秒20次放电的速率选择。采用说明：
1]原文为IEC:801-4.因IEC801系列标准已被TEC:61001.4系列标准所替代，所以这里列人「等同用1EC 61000-4-4的国家标准GH/T 17626. 4。2]原文为IEC 801-2，因1FC 801系列标准已被IECG1001-4系列标准所替代，所以这里列人了等筒采用1EC:G10001-2的国家标准GB/T17626.2512
