SN/T 5315——2021
基本信息
标准号:
SN/T 5315——2021
中文名称:光催化自洁陶瓷性能测试方法荧光探针法
标准类别:商检行业标准(SN)
标准状态:现行
出版语种:简体中文
下载格式:.zip .pdf
相关标签:
光催化
陶瓷
性能
测试方法
荧光
探针
标准分类号
关联标准
出版信息
相关单位信息
标准简介
SN/T 5315——2021.
1范围
SN/T 5315规定了光催化自洁陶瓷自清洁性能的荧光探针测试方法。本标准适用于光催化自洁陶瓷材料及制品自清洁性能的测试。本标准不适用于在黑暗环境中使用的光催化自洁陶瓷材料及制品。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T6682分析实验室用水规格和试验方法
3术语和定义
下列术语和定义适用于本文件。
3.1
自洁性能self-cleaning
在一定条件下,能保持表面清洁不易被污染的性质。
3.2
光催化 photocatalysis
在特定光源激发下所产生的催化作用。
3.3
光催化自洁陶瓷photocatalytic self-cleaning ceramics
表面附有自清洁薄膜、具有自洁性能的陶瓷,在紫外光或可见光照射下能催化分解附着在其表面的有机污染物,使其易被水冲刷掉以保持清洁。
3.4
光催化活性指数photocatalytic activity index
衡量光催化自洁陶瓷样品表面对特定有机物氧化分解能力的值,用符号R表示。
4原理
光催化自洁陶瓷样品表面附着对苯二甲酸试验溶液,经紫外光或可见光照射一定时间后,陶瓷表面的光催化剂通过光生电子和光生空穴使试验溶液中生成羟基自由基·OH﹔羟基自由基·OH和
标准内容
ICS81.060.20

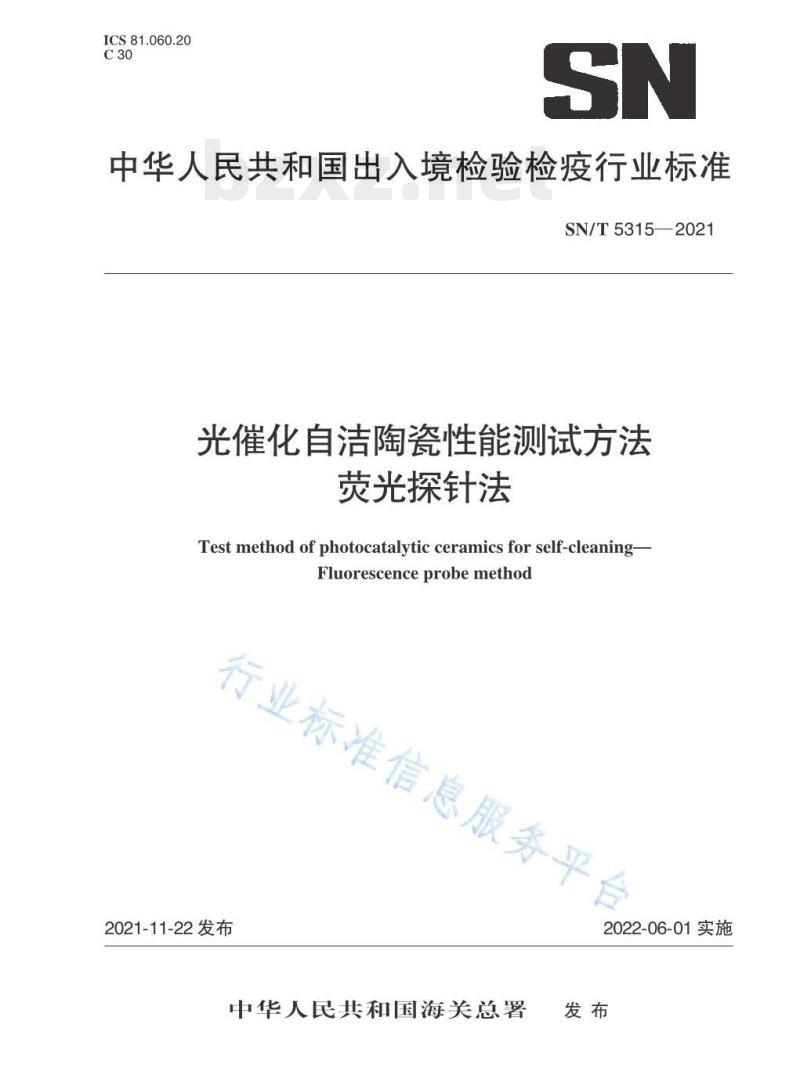

中华人民共和国出入境检验检疫行业标准SN/T5315—2021
光催化自洁陶瓷性能测试方法
荧光探针法
Test method of photocatalytic ceramics for self-cleaning-Fluorescenceprobemethod
行业标准信息服务平台
2021-11-22发布
中华人民共和国海关总署
2022-06-01实施

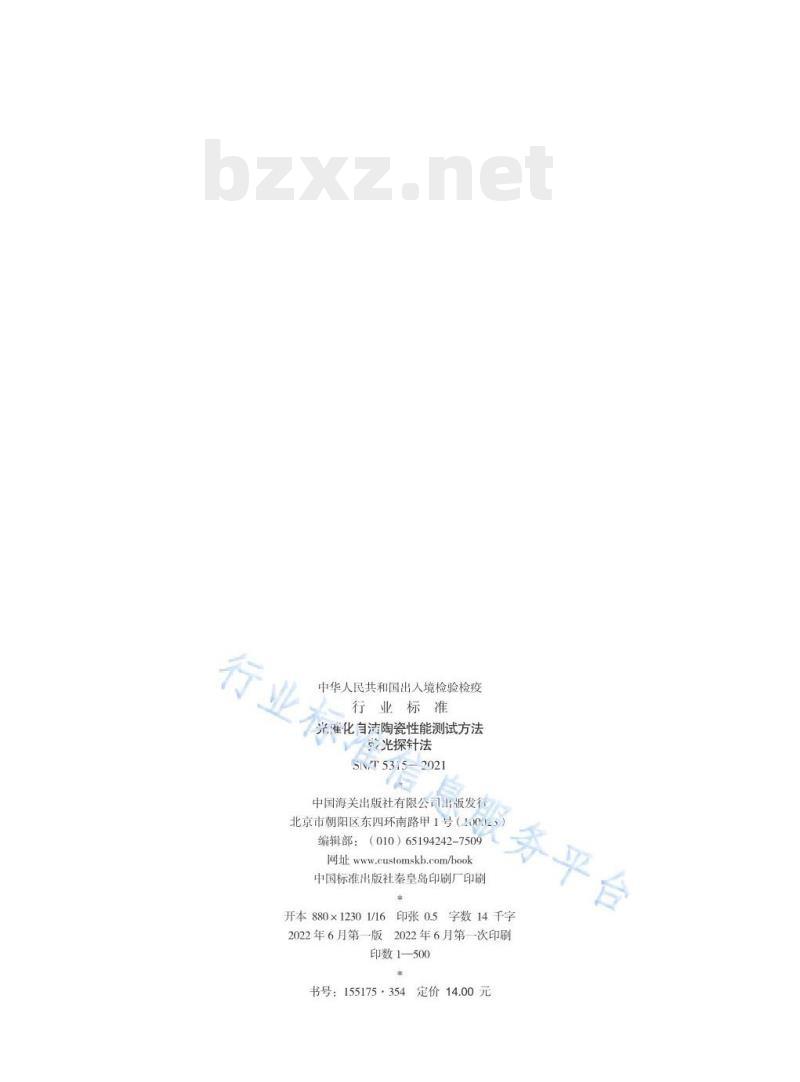

中华人民共和国出人境检验检疫行业标准
光雀化自洁陶瓷性能测试方法
光探针法
SN.T5315-2021
中国海关出版社有限公司山版发行务平台
北京市朝阳区东四环南路甲1号(1003)编辑部:(010)65194242-75091网址customskh.com/book
中国标准出版社秦皇岛印刷厂印刷*
开本880×12301/16
2022年6月第一版
印张0.5
字数14千字
2022年6月第一次印刷
印数1-500bZxz.net

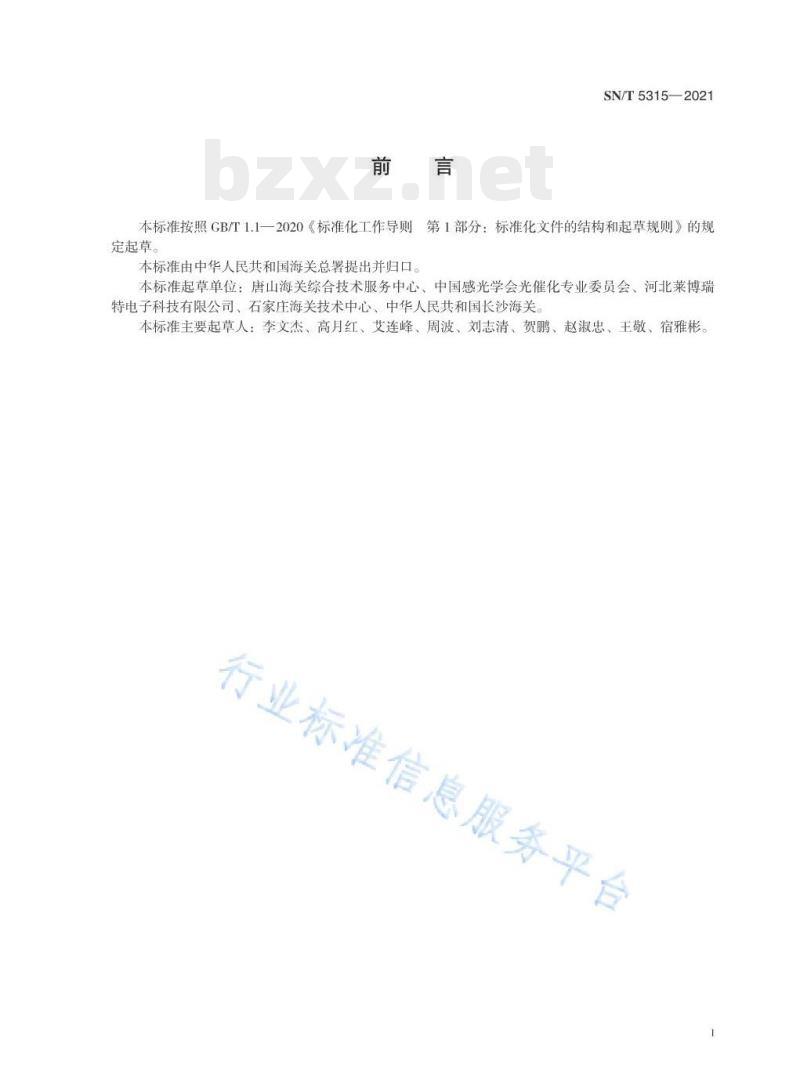

书号:155175·354定价14.00元前言
SN/T5315—2021
」第1部分:标准化文件的结构和起草规则》的规本标准按照GB/T1.1一2020《标准化工作导则定起草。
本标准由中华人民共和国海关总署提出并归口。本标准起草单位:唐山海关综合技术服务中心、中国感光学会光催化专业委员会、河北莱博瑞特电子科技有限公司、石家庄海关技术中心、中华人民共和国长沙海关。本标准主要起草人:李文杰、高月红、艾连峰、周波、刘志清、贺鹏、赵淑忠、王敬、宿雅彬。行业标准信息服务平台
行业标准信息服务平台

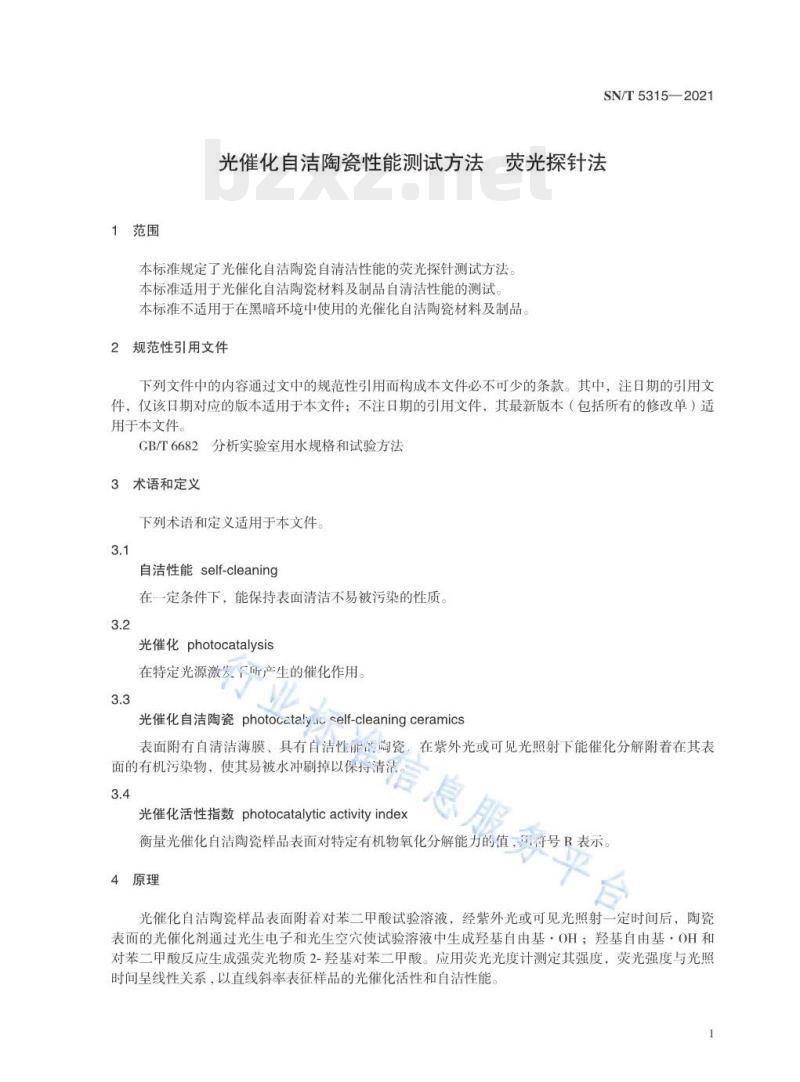

1范围
SN/T5315—2021
光催化自洁陶瓷性能测试方法
荧光探针法
本标准规定了光催化自洁陶瓷自清洁性能的荧光探针测试方法。本标准适用于光催化自洁陶瓷材料及制品自清洁性能的测试。本标准不适用于在黑暗环境中使用的光催化自洁陶瓷材料及制品。2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件:不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T6682分析实验室用水规格和试验方法3术语和定义
下列术语和定义适用于本文件
自洁性能self-cleaning
在一定条件下、能保持表面清洁不易被污染的性质,3.2
光催化photocatalysis
在特定光源激发下所产生的催化作用。3.3
光催化自洁陶瓷photocatalyliself-cleaningceramics表面附有自清洁薄膜、具有自洁性能陶瓷,在紫外光或可见光照射下能催化分解附着在其表面的有机污染物,使其易被水冲刷掉以保持清活。3.4
光催化活性指数photocatalvticactivityindex衡量光催化自洁陶瓷样品表面对特定有机物氧化分解能力的值,等号R表示4原理
光催化自洁陶瓷样品表面附着对苯二甲酸试验溶液,经紫外光或可见光照射一定时间后,陶瓷表面的光催化剂通过光生电子和光生空穴使试验溶液中生成羟基自由基·OH:羟基自由基·OH和对苯二甲酸反应生成强荧光物质2-羟基对苯二甲酸。应用荧光光度计测定其强度,荧光强度与光照时间呈线性关系,以直线斜率表征样品的光催化活性和自洁性能。1
SN/T5315—2021
5试剂
5.1对苯二甲酸(CH.0):分析纯。5.22-羟基对苯二甲酸(C.H.0):分析纯。5.3对苯二甲酸试验溶液:0.30mmol/L,pH值10.0±0.2,当天配制。5.42-羟基对苯二甲酸标准溶液:0.10mmol/L、0.20mmol/L,当天配制,避光保存。5.5无水乙醇或丙酮:分析纯,用于清洗样品。5.6蒸馏水或去离子水:符合CB/T6682要求,用于配制试验溶液和清洗样品,6仪器和材料
6.1荧光分光光度计:波长量程范围200nm~700nm,波长分辨率1nm。6.2天平:感量0.001g。
6.3pH计:精度±0.1。
6.4切割机:用于切割陶瓷样品,制备试样。6.5光催化反应装置:可放置试验光源及待测样品,并能防止外部光线进入及内部光线泄露;样品与光源之间的垂直距离可调节,确保光照强度符合标准要求;根据光催化自洁陶瓷样品的测试要求确定光源类别,当测试紫外光的光催化活性时,使用主波长365nm的紫外灯,当测试可见光的光催化活性时,使用色温3800K~6500K、显色指数大于90%、波长分布范围400nm~780nm的荧光灯,推荐用色温5000k的荧光灯(D50):试验光源均勾分布于光催化反应装置顶部,确保在样品表面两条对角线上距离相等的5个点处平均光照强度为(1.0~5.0)mW/cm±0.1mW/cm(紫外光测试)或(1200lx~6000lx)±101x(可见光测试),并使光源与样品之间最小距离不小于5mm。6.6紫外光照度计:传感器在UVA段,精度±4%,测定范围(0.1~1.999×10°)μWlcm。6.7可见光照度计:传感器在400nm~780nm段,精度±4%,测定范围(0.1~1.999×10)1x6.8计时器:精度±1s
6.9试验槽:内径40mm、高30mm、底面平滑的圆筒,其材质为不吸附对苯二甲酸(5.1)和2-羟基对苯二甲酸(5.2)的树脂或玻璃等。6.10紫外透过滤光片:对波长300nm~360nm的紫外光透过率不低于90%,厚度小于1.1mm;用于紫外光测试时覆盖试验槽,防止试验溶液蒸发。6.11紫外截止滤光片:对波长小405nm的紫外光滤除率不低于80%,厚度小于1.1mm;用于可见光测试时覆盖试验槽,防止试验溶减蒙发。6.12石英玻璃平Ⅲ:直径90mm的石英玻,用于紫外光及可见光照射强度测定。信息服
7样品制备及前处理
7.1试验环境温度23℃±2℃,相对湿度(75±10)%RH。7.2提取3件光催化自洁陶瓷样品,厚度及吸水率符合相关产品标准要将每件陶瓷样品切割成3片尺寸为(60mm±2mm)×(60mm±2mm)的测试样品。7.3对于异形件,取样部位为产品的功能面;如陶瓷样品难以切割成标准尺寸,则使用相同原料和工艺单独制备测试样品
7.4如待测陶瓷样品只有一面带釉,以其釉面作为紫外光或可见光辐照表面,将另一面标记符号“N”:若样品双面带釉,则选取光滑平整的一面作为待测表面,将另外一面标记符号“N”7.5依次使用蒸馏水或去离子水、乙醇或丙酮对样品进行清洗,充分干燥后备用7.6在1.0mW/cm2±0.1mW/cm的光照强度下,用紫外灯(UVC段,主波长273.8nm)照射样品4h~24h,2
以去除有机物
注:在样品制备过程中,注意防止各类有机物污染以及样品之间的交叉污染等8测试步骤
8.1样品对2-羟基对苯二甲酸吸附效应的去除SN/T5315—2021
8.1.1向各个样品试验槽内分别注入35.0mL±0.3mL、0.20mmol/L的2-羟基对苯二甲酸吸附溶液盖上相应滤光片,在避光条件下,静置60min±10min。8.1.2用玻璃棒搅拌试验槽内溶液10s,然后移取适量吸附溶液,在2-羟基对苯二甲酸的最大激发波长入.=323nm±5nm处激发,测定其在最大荧光发射波长入m=422nm±5nm处的荧光强度I(a.u.)。测定结束后,将吸附溶液放回原试验槽,尽量减少体积损失。8.1.3当吸附溶液荧光强度的测定值大于对照溶液(0.10mmol/L的2-羟基对苯二甲酸溶液)的荧光强度时,吸附结束。否则,重新更换吸附溶液,静置60min±10min后再次测定其荧光强度,直至吸附溶液的荧光强度大于对照溶液的荧光强度为止。8.2光照强度调整
8.2.1将试验槽分别置于各个测试样品待测表面中央,使用硅酮酯将试验槽密封于样品接触面上;以石英玻璃平皿作为参照样品,将试验槽密封于其内平板中央位置。8.2.2用移液枪分别移取35.0mL±0.3mL对苯二甲酸试验溶液(5.3),依次注人各个试验槽中,用紫外透过滤光片(紫外光测试)或紫外截止滤光片(可见光测试)覆盖槽的顶部,防止试验溶液蒸发损失。
8.2.3开启紫外灯或荧光灯电源,待光源稳定15min后,如图1所示,用紫外光照度计或可见光照度计测定通过紫外透过滤光片(紫外光测试)或紫外截止滤光片(可见光测试)、对苯二甲酸试验溶液(5.3和石英玻璃平皿(与测试样品位于同一水平面上)的紫外光或可见光照射强度。将此照度视为达到测试样品待测表面的紫外光或可见光照射强度。调节光源与样品之间的距离,使光强达到(4.0mW/cm2~5.0mW/cm2)±0.1mW/cm2(紫外光测试)或(5000lx~6000lx)±10lx(可见光测试)。紫外光或言见胱照射
滤光片
试验溶液口
试验槽
测试样品
8.3荧光强度测试
万陶瓷样品
硅酮醛
武验溶液
试驿带
紫外光或可见托照射
石英玻璃平皿
硅酮酯
#照样品
图1光照强度测试示意图
8.3.1去除2-羟基对苯二甲酸吸附效应后,将测试样品置于8.2.3规定的光照强度下;经紫外光或可见光照射600s±10s后,立即采取有效的遮光措施阻止光线到达样品表面;用玻璃棒搅拌试验槽内溶液10s。8.3.2用移液枪从试验槽中移取适量试验溶液,按照8.1.2要求测定其荧光强度I,(a.u.)8.3.3将测定后的试验溶液迅速放回原试验槽内,尽量减少体积损失:继续对样品进行紫外光或可见光照射,每隔600s±10s测定1次试验溶液的荧光强度。光照时间共计70min±1min,每个样品3
SN/T5315—2021
重复取液7次,测定其最大荧光发射波长处的荧光强度值I(a.u.)。8.3.4如图2所示,以荧光强度I(a.u.)作为纵坐标,光照时间t(min)为横坐标,将每个测试样品的7个坐标点连接成一条直线(t=10min、20min、30min、40min、50min、60min、70min):并应用最小二乘拟合法推导得出直线I-t的线性相关系数R2及其斜率值k;(i=1,2,3;单位为a.u./min)。当R2≥0.95时,按照本标准所做的测试有效。(a.u.)
图2直线1-t坐标示意图
8.3.5每件陶瓷样品的光催化活性指数R为其三个测试样品荧光强度测定值I,(a.u.)与光照时间t(min)所绘直线斜率值k(i=1,2.3;单位为a.u./min)的算术平均值,单位为a.u./min,计算结果保留至小数点后三位。取3件陶瓷样品光催化活性指数R的算术平均值作为待测光催化自洁陶瓷样品的光催化活性指数。
注:测试荧光强度时,可视样品光催化活性适当调整光照强度或光照时间,确保直线I(a.u.)-t(min)的线性符合标准要求。
测试报告
测试报告应包含以下内容:
a)样品名称、种类及规格型号:b)试验日期;
c)样品的清洁方法和紫外光原射时间;d)试验环境的温度和相对度;
e)试验过程中紫外光或可见光的光照强度和光照时间;f)2-羟基对苯二甲酸的最大激发波长及其技大荧光发射波长;信息服务平台
g)光催化活性指数;
h)根据实际需要变更的试验条件SN/T5315-2021
书号:155175·354
定价:14.00元
