DL/T 5148—2021.Technical specification for cement grouting construction of hydraulic structures.
1总则
1.0.1 为规范水工建筑物水泥灌浆工程的施工技术要求和质量检查评定方法,保障灌浆工程施工质量,制定本规范。
1.0.2本规范适用于水工建筑物基岩灌浆和隧洞灌浆、混凝土坝接缝和接触灌浆等的以水泥为主要灌浆材料的灌浆工程。
1.0.3 应根据工程实际情况,建立健全灌浆工程施工质量管理体系,灌浆施工人员应进行专业技术培训。
1.0.4灌浆工程施工应做好工序质量控制和检查,应将施工中间成果及时与设计参数及预期目标进行比较,若与设计预期有重大差别,则应立即查明原因,必要时应对设计参数及施工工艺进行调整。
1.0.5灌浆工程施工应结合工程地质、水文地质、施工环境等条件和工程要求,采用环保、安全健康、低碳节能的施工技术,积极推广新工艺、新技术、新材料、新设备,积极采用数字化管理技术。
1.0.6 灌浆工程施工安全应遵守《水电水利工程施工通用安全技术规程》DL/T 5370的规定。
1.0.7 灌浆工程施工与质量检查验收评定等工作,除应符合本规范要求外,尚应符合国家现行有关标准的规定。
2术语
2.0.1水泥灌浆cement grouting
利用灌浆泵或浆液自重,通过钻孔、埋管或其他方法把水泥浆液或以水泥为主要成分的浆液注入岩土体的裂隙、孔隙或混凝土裂缝、接缝或孔洞内的工程措施。
2.0.2回填灌浆filling grouting
用浆液填充混凝土与围岩或混凝土与钢板之间的空隙和孔洞,增强围岩与结构的密实性的灌浆。也称充填灌浆。
2.0.3固结灌浆consolidation grouting
将浆液灌入岩体裂隙或破碎、松散等地质缺陷的地基,以提高其整体性和抗变形能力的工程措施。

标准图片预览

DL/T 5148—2021 水工建筑物水泥灌浆施工技术规范
DL/T 5148—2021 水工建筑物水泥灌浆施工技术规范
DL/T 5148—2021 水工建筑物水泥灌浆施工技术规范
DL/T 5148—2021 水工建筑物水泥灌浆施工技术规范
DL/T 5148—2021 水工建筑物水泥灌浆施工技术规范

标准内容

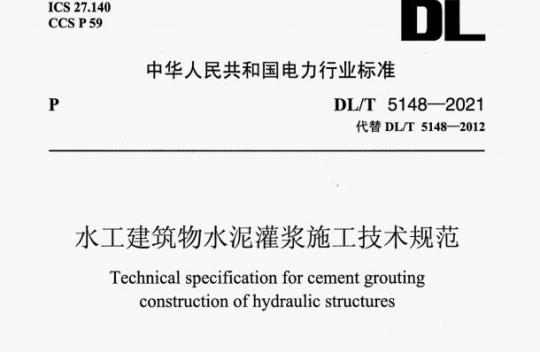

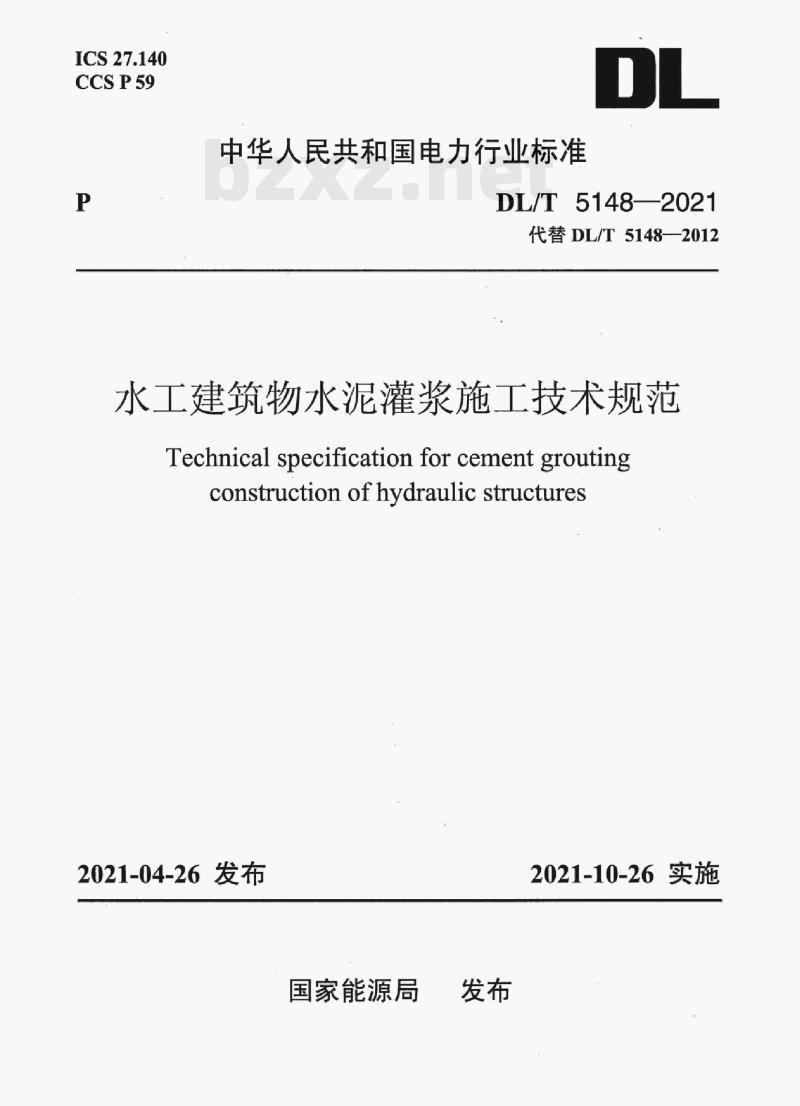

ICS27.140
CCSP59
中华人民共和国电力行业标准
DL/T51482021
代替DL/T5148—2012
水工建筑物水泥灌浆施工技术规范Technical specification for cement groutingconstruction of hydraulic structures2021-04-26发布
国家能源局
2021-10-26实施

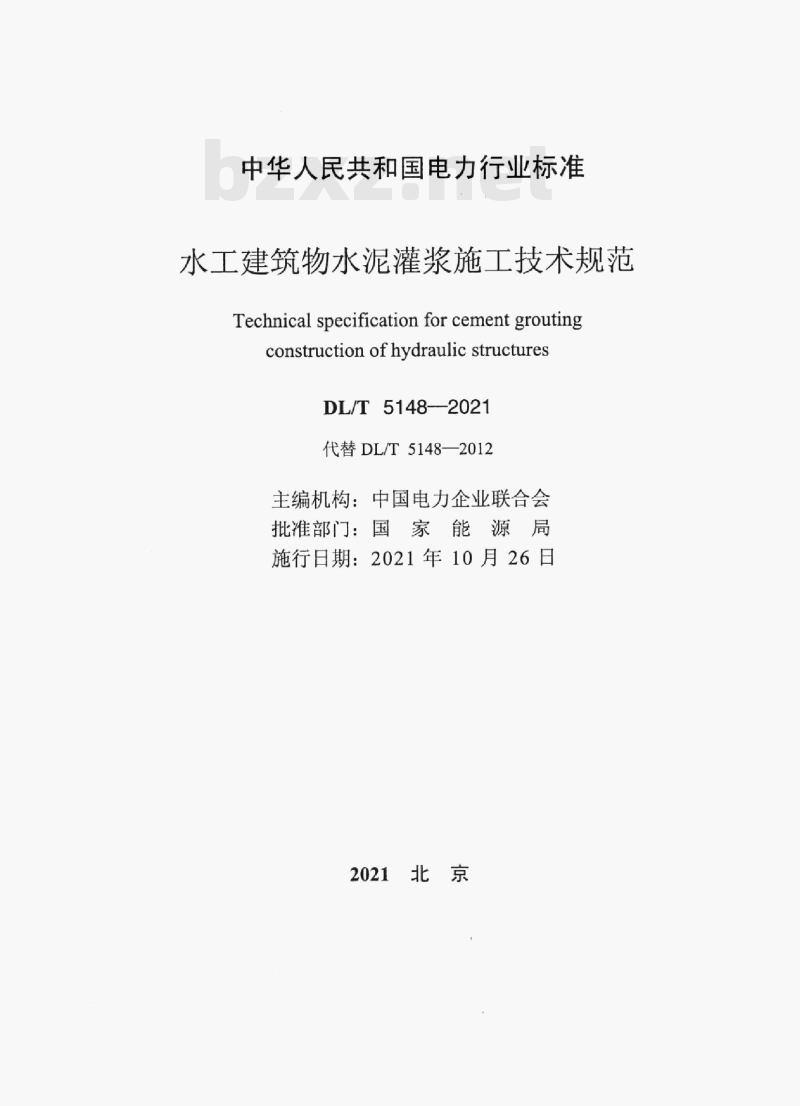

中华人民共和国电力行业标准
水工建筑物水泥灌浆施工技术规范Technical specification for cement groutingconstruction of hydraulic structuresDL/T5148-—2021此内容来自标准下载网
代替DL/T5148—2012
主编机构:中国电力企业联合会批准部门:国家能源局
施行日期:2021年10月26日
2021北京

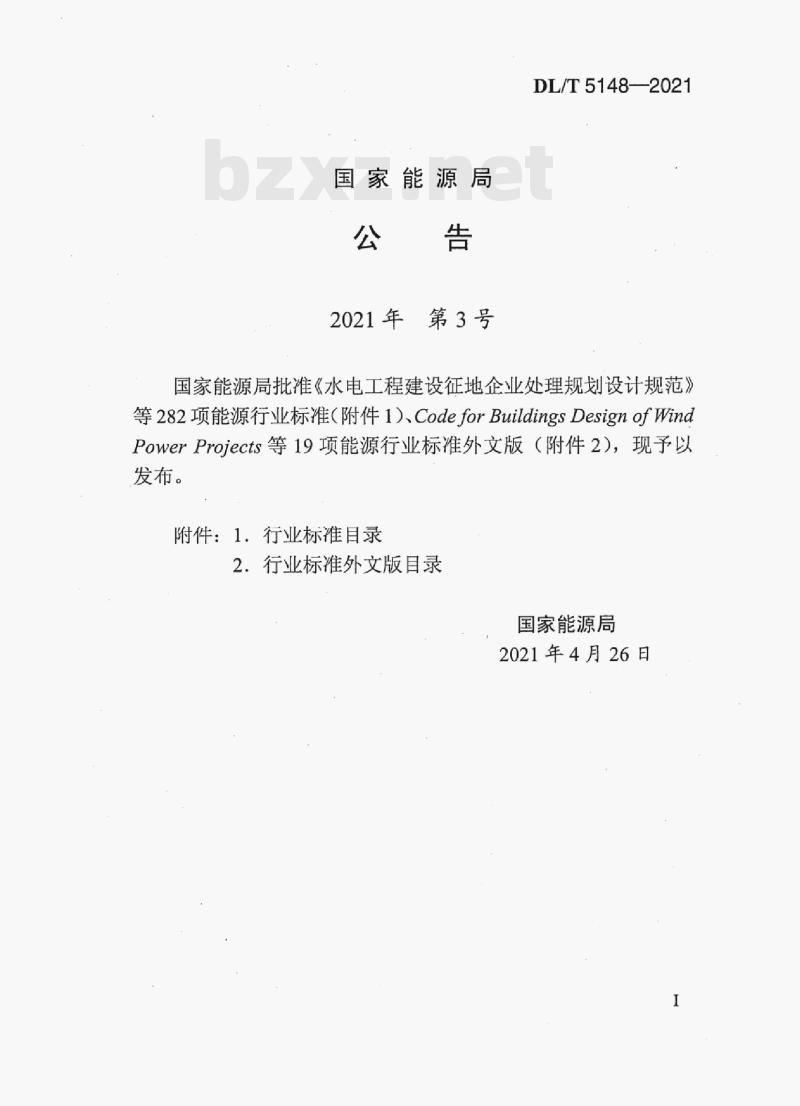

国家能源局
2021年第3号
DL/T5148-2021
国家能源局批准《水电工程建设征地企业处理规划设计规范》等282项能源行业标准(附件1)、CodeforBuildingsDesignofWindPowerProjects等19项能源行业标准外文版(附件2),现予以发布。
附件:1.行业标准目录
2.行业标准外文版目录
国家能源局
2021年4月26日
DL/T5148—2021

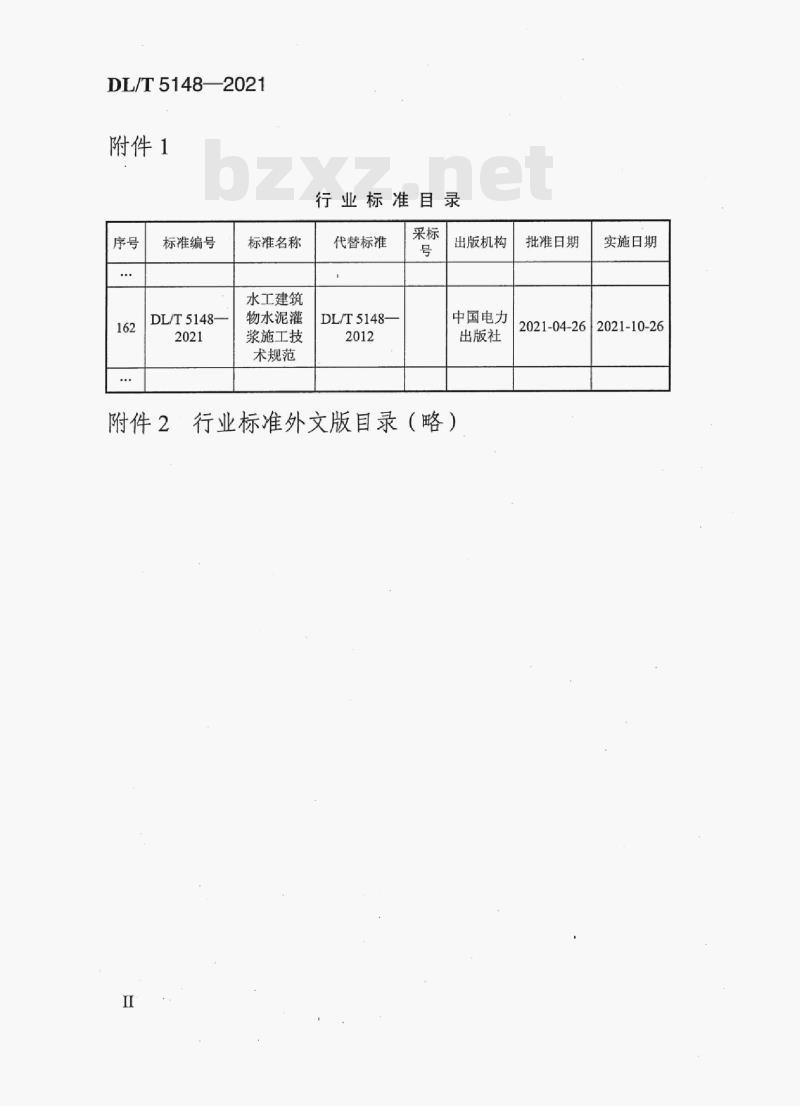

附件1
标准编号
DL/T5148+
标准名称
水工建筑
物水泥灌
浆施工技
术规范
行业标准目录
代替标准
DL/T5148-
出版机构
中国电力
出版社
附件2行业标准外文版目录(略)批准日期
2021-04-26
实施日期
2021-10-26
DL/T5148-2021
根据国家能源局《关于下达2018年能源领域行业标准制(修)订计划及英文版翻译出版计划的通知》(国能综通科技(2018)100号)的要求,按照中华人民共和国住房和城乡建设部2008年版《工程建设标准编写规定》,对《水工建筑物水泥灌浆施工技术规范》DL/T51482012进行修订。在修订过程中,本规范编制组调查、分析、研究了《水工建筑物水泥灌浆施工技术规范》DL/T5148一—2012的执行情况,广泛征求了全国水电水利工程施工、设计、科研和管理单位的意见,总结了近十年来水电水利水泥灌浆工程实践经验和开发应用的新工艺、新技术、新材料、新设备,对主要问题进行了反复讨论和研究,最后经专家审查定稿。
本规范的主要技术内容包括施工准备、现场灌浆试验、基岩唯幕灌浆、基岩固结灌浆、隧洞灌浆、混凝土坝接缝灌浆、岸坡接触灌浆、施工资料与验收等。本规范增加和修订的主要内容有:增加了灌浆工程数字化管理的若干规定。增加了采用无盖重和引管固结灌浆的有关规定。增加了隧洞封堵体灌浆的有关规定。增加了使用湿磨细水泥浆液的有关规定和其颗粒细度检测方法。
增加了抬动变形监测技术要求(附录B)。补充、修改了若干钻孔灌浆施工记录及灌浆工程成果表。对若干重要技术参数进行了适当调整。对部分条文说明进行了修改、补充。本规范替代的历次版本为:
DL/T5148--2021
DL/T5148—2001:
-DL/T5148—2012。
本规范由国家能源局负责管理,由中国电力企业联合会提出,由电力行业水电施工标准化技术委员会(DL/TC29)负责日常管理,由中国水电基础局有限公司负责具体技术内容的解释。本规范主编单位:中国水电基础局有限公司本规范参编单位:中国水利水电科学研究院中国电建集团贵阳勘测设计研究院有限公司
中国葛洲坝集团市政工程有限公司中国三峡建设管理有限公司
本规范主要起草人员:夏可风
陈毅峰
肖恩尚
王继柏
孙亮,
刘松富
邢占清
王克祥
高永刚
刘道华
本规范主要审查人员:梅锦煜
李克信
李文伟
钱文勋
于永军
吴秀荣吕芝林
杨晓东
黄灿新
唐玉书
王碧峰
黄立维
吴新琪
梁宏生
龚木金
赵明华
王海云
陈改新
王鹏禹
沈仲涛
本规范在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心(北京市白广路二条一号,100761)。IV
2术语·
3施工准备
一般规定
灌浆材料和浆液
钻孔灌浆设备和机具
制浆……
3.5数字化管理
4现场灌浆试验
基岩雌幕灌浆
一般规定
钻孔:
裂隙冲洗和压水试验·
灌浆方法和灌浆方式
灌浆压力和浆液变换
孔口封闭灌浆法
搭接惟幕灌浆
特殊情况处理·
灌浆结束和封孔…
质量检查
6.基岩固结灌浆
—般规定
钻孔冲洗、裂隙冲洗和压水试验6.2
灌浆和封孔
6.4无盖重和引管固结灌浆
DL/T5148-—2021
DL/T5148-2021
质量检查
7隧洞灌浆
一般规定
回填灌浆
固结灌浆
钢衬接触灌浆
隧洞封堵体灌浆
质量检查
混凝土坝接缝灌浆
一般规定
灌浆系统的布置
灌浆系统的加工安装和检查维护灌浆准备和灌浆
特殊情况处理
质量检查
岸坡接触灌浆
一般规定…
灌浆方法
质量检查
10施工资料与验收·
附录A
附录B
附录C
附录D
浆液现场检测方法
抬动变形监测技术要求·
灌浆工程压水试验
灌浆工程施工记录和成果图表
本规范用词说明
引用标准名录
附条文说明…
··47
General provisions
Contents
Construction preparation .
General reguirements .
Grouting materials and grout:DL/T5148——2021
Eguipment and tools fordrilling and grouting3.4’ Grout mixing
3.5Digital management ...
Field grouting test ..
Curtain grouting in rock ...5.1
General requirements
Drilling
Fissureflushing and water pressuretests .Grouting methods'
GroutingpressureandgroutchangeOrifice-closed grouting method ....Overlapping of the curtain grouting:Measures to be taken under special conditions ..Groutingcompletionandholesealing5.10 Quality inspection -
Consolidation grouting in rock ...6.1
General reguirements
6.2 Drilling, fissure flushing and water pressure test -....9
DL/T5148—2021
6.3Groutingandholesealing
6.4Nocoverconsolidationgroutingandpipeguidingconsolidation grouting
Quality inspection ..
7Tunnel grouting
General requirements
Backfillinggrouting
Consolidation grouting
Contact grouting for steel lining ..Grouting fortunnel sealing body.Quality inspection .
8Joint grouting for concrete dam..8.1
Generalrequirements
Arrangementfor grouting system:8.3Processing, installation, inspection and maintenanceof grouting system*.
8.4Preparation and grouting
8.5Measures to be taken under special conditions 8.6
Quality inspection
Contact groutingforbank slope ..9.1
Generalrequirements
9.2 Grouting methods.....
9.3Quality inspection ***
1oConstructiondocumentationand acceptance28
Appendix A Site test methods for main performance of grout .... 55Appendix BTechnical requirements of upliftdeformationmonitoring
DL/T5148—2021
Appendix CWater pressure test for grouting worksAppendix D Construction records and results charts forgrouting
Explanation of wording in this specification .Listof quoted standards
Addition:Explanation of provisions·64
DL/T5148-2021
1.0.1为规范水工建筑物水泥灌浆工程的施工技术要求和质量检查评定方法,保障灌浆工程施工质量,制定本规范。1.0.2本规范适用于水工建筑物基岩灌浆和隧洞灌浆、混凝土坝接缝和接触灌浆等的以水泥为主要灌浆材料的灌浆工程。1.0.3应根据工程实际情况,建立健全灌浆工程施工质量管理体系,灌浆施工人员应进行专业技术培训。1.0.4灌浆工程施工应做好工序质量控制和检查,应将施工中间成果及时与设计参数及预期目标进行比较,若与设计预期有重大差别,则应立即查明原因,必要时应对设计参数及施工工艺进行调整。
1.0.5灌浆工程施工应结合工程地质、水文地质、施工环境等条件和工程要求,采用环保、安全健康、低碳节能的施工技术,积极推广新工艺、新技术、新材料、新设备,积极采用数字化管理技术。
1.0.6灌浆工程施工安全应遵守《水电水利工程施工通用安全技术规程》DL/T5370的规定。
灌浆工程施工与质量检查验收评定等工作,除应符合本规范要求外,尚应符合国家现行有关标准的规定。
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
