Q/GDW 1894—2013

基本信息

标准号: Q/GDW 1894—2013

中文名称:变压器铁心接地电流在线监测装置技术规范

标准类别:其他行业标准

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

标准分类号

关联标准

出版信息

相关单位信息

标准简介

Q/GDW 1894—2013.Technical specification for on-line monitoringdevice of transformer core earthing current.
1范围
Q/GDW 1894定了变压器铁心接地电流在线监测装置的术语、技术要求、试验项目及要求、检验规则、标志、包装、运输、贮存要求等。
Q/GDW 1894适用于变压器(电抗器)铁心接地电流在线监测装置,可作为装置的研制、生产、检验的依据。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB 191包装储运图示杨志
Q/GDW 534 变电投备在线监测系统技术导则Q/GDW535 变电投备在线监测装置通用技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
变压器铁心工作接地点transformer core working earth point
变压器运行时,变压器铁心应可靠接地,此接地点即为变压器铁心工作接地点。变压器铁心只允许一点接地,一般通过套管引出线接地。
3.2
变压器夹件工作接地点transformer clamp working earth point
变压器运行时,变压器夹件应可靠接地,此接地点即为变压器夹件工作接地点。变压器夹件只允许一点接地,一般通过套管引出线接地。
3.3
变压器铁心接地电流transformer core earthing current
变压器运行时,流经铁心工作接地点的电流称为变压器铁心接地电流。此电流用有效值表示。
3.4
变压器夹件接地电流transformer clamp earthing current
变压器运行时,流经夹件工作接地点的电流称为变压器夹件接地电流。此电流用有效值表示。
3.5
变压器铁心接地电流在线监测装置
on-line monitoring device of transformer core earthing
current
用于对在运变压器铁心/夹件接地电流进行连续或周期性自动监测的装置。主要由电流传感器、数据采集和处理部分、通信控制部分等组成,一般分为两种:一种具有监测和报警功能;另一种具有监测、报警和限流功能,结构上增加了限流单元。

标准图片预览

Q/GDW 1894—2013 变压器铁心接地电流在线监测装置技术规范
Q/GDW 1894—2013 变压器铁心接地电流在线监测装置技术规范
Q/GDW 1894—2013 变压器铁心接地电流在线监测装置技术规范
Q/GDW 1894—2013 变压器铁心接地电流在线监测装置技术规范
Q/GDW 1894—2013 变压器铁心接地电流在线监测装置技术规范

标准内容

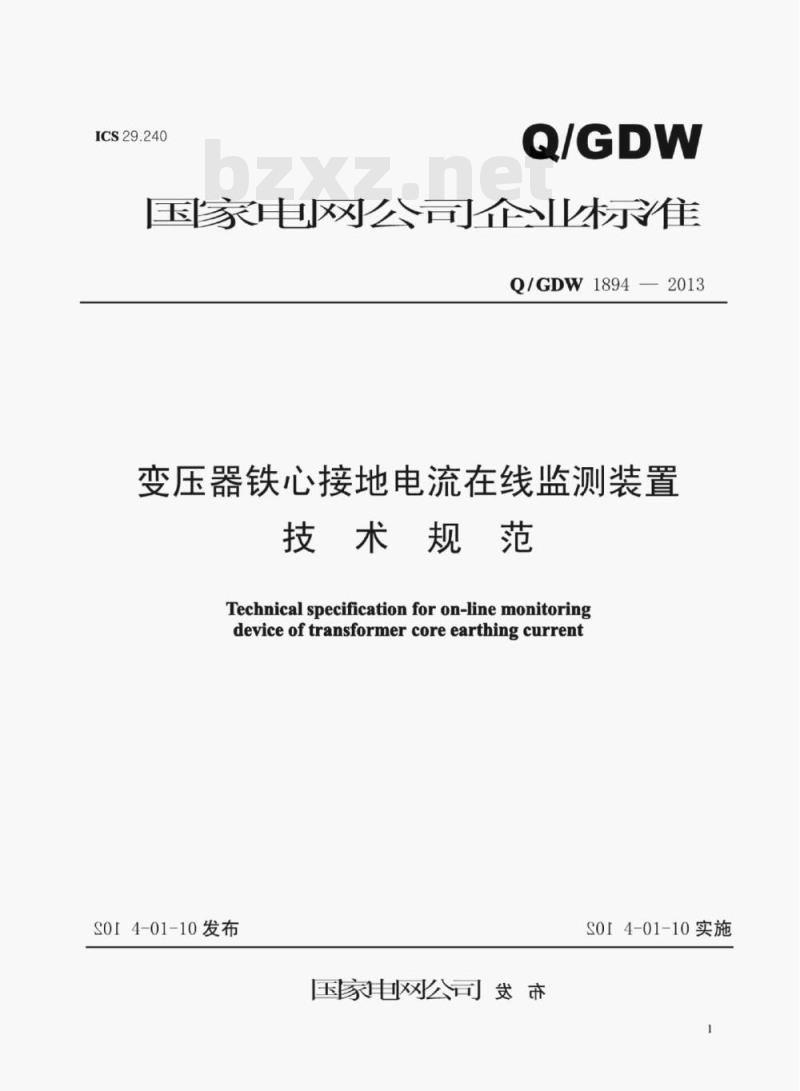

ICS29.240
宝家电网公司企雀
Q/GDW1894
变压器铁心接地电流在线监测装置技术规范
Technical specification for on-line monitoringdevice of transformer core earthing currentsor4-01-10发布
国家电网公司武市
SOI4-01-10实施

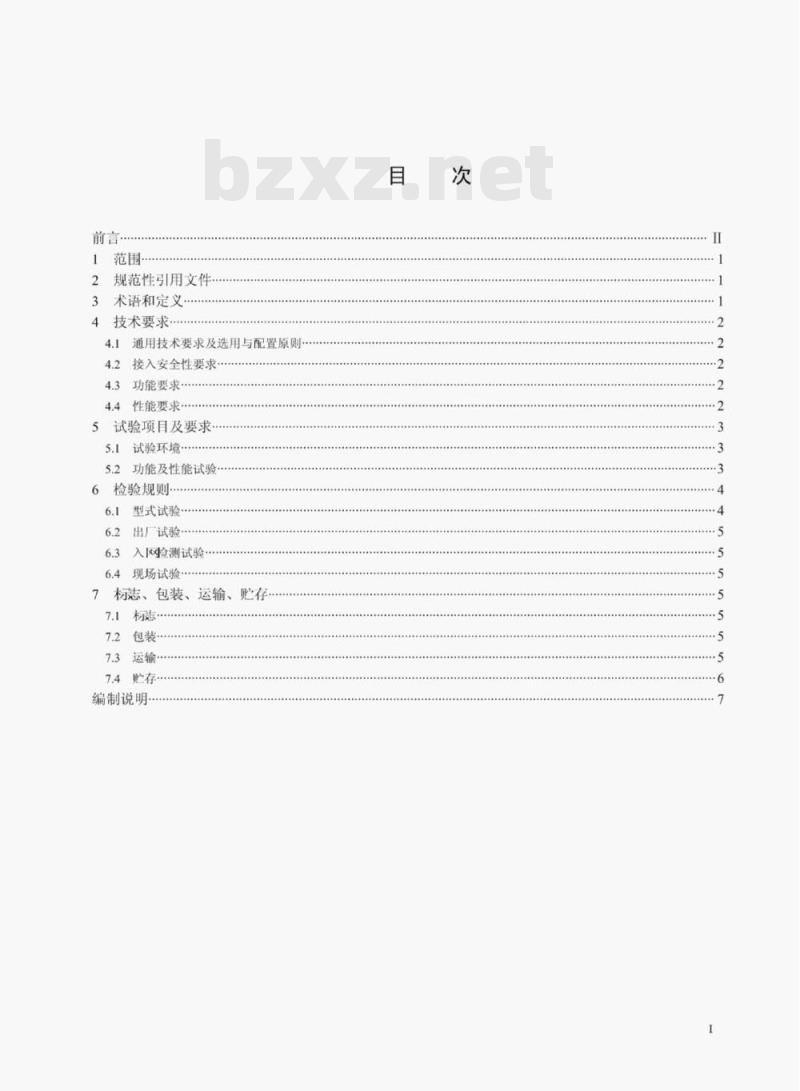

规范性引用文件,
术语和定义
4技术要求
4.1通用技术要求及选用与配置原则4.2接入安全性要求
4.3功能要求
4.4性能要求·
5试验项目及要求
5.1试验环境
5.2功能及性能试验
检验规则
6.1型式试验
出厂试验
入网检测试验
6.4现场试验
7标芯、包装、运输、贮存
7.1标志
编制说明

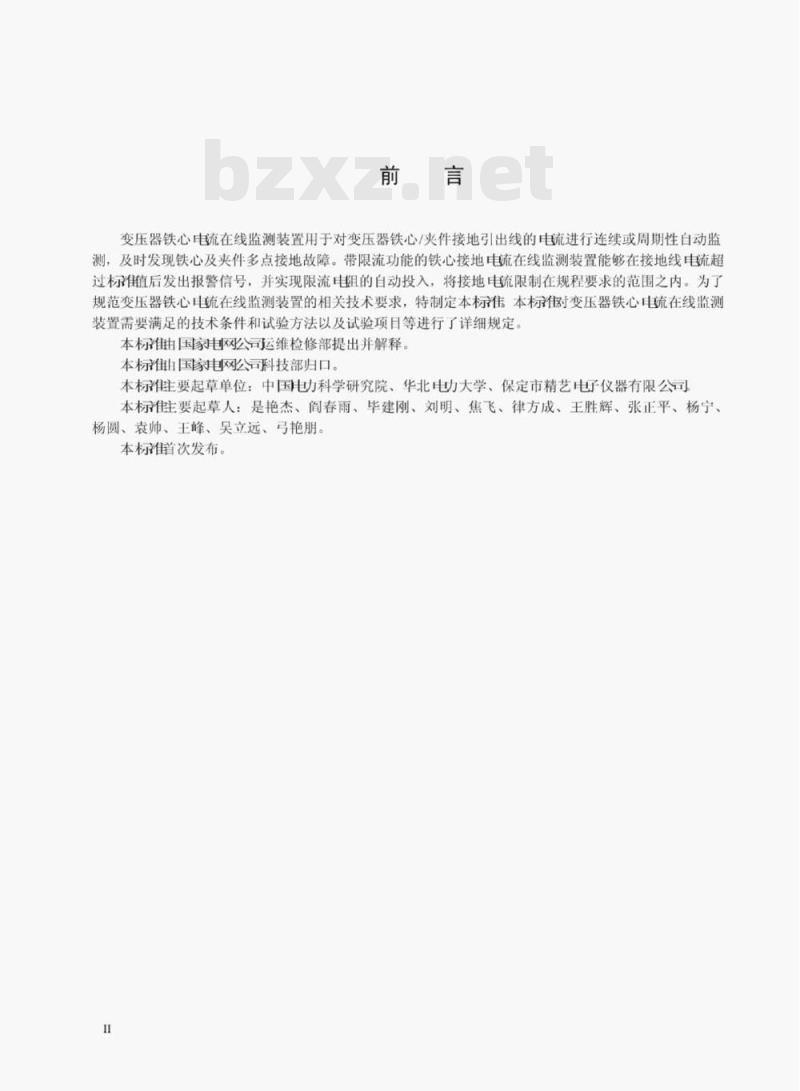

变压器铁心电流在线监测装置用于对变压器铁心/夹件接地引出线的电流进行连续或周期性自动监测,及时发现铁心及夹件多点接地故障。带限流功能的铁心接地电流在线监测装置能够在接地线电流超过标值后发出报警信号,并实现限流电阻的自动投入,将接地电流限制在规程要求的范围之内。为了规范变压器铁心电统在线监测装置的相关技术要求,特制定本标本标变压器铁心电统在线监测装置需要满足的技术条件和试验方法以及试验项目等进行了详细规定。本标轴由国家电网公司运维检修部提出并解释。本标由国家电网公司科技部归口。本标主要起草单位:中国电科学研究院、华北电大学、保定市精艺电子仪器有限公司本标要起草人:是艳杰、阎春雨、毕建刚、刘明、焦飞、律方成、王胜辉、张正平、杨宁杨圆、袁帅、王峰、吴立远、弓艳朋。本标次发布。

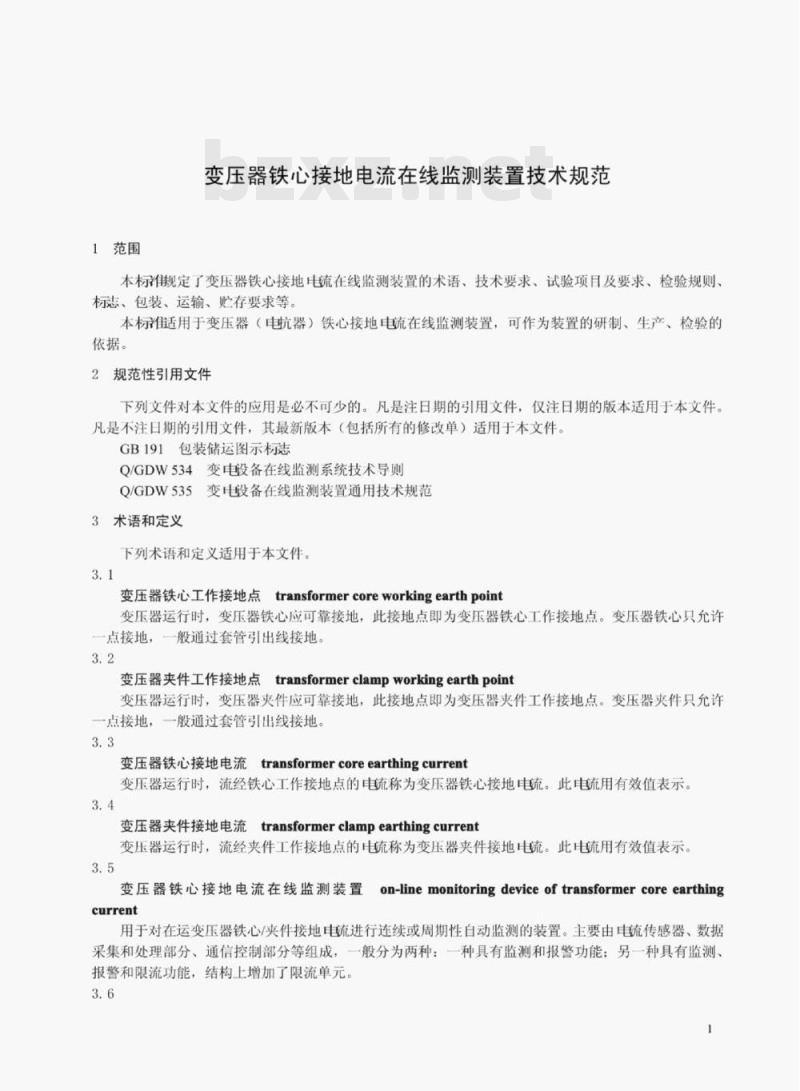

1范围
变压器铁心接地电流在线监测装置技术规范本标规定了变压器铁心接地电流在线监测装置的术语、技术要求、试验项目及要求、检验规则、标志、包装、运输、贮存要求等。本标适用于变压器(电杭器)铁心接地电流在线监测装置,可作为装置的研制、生产、检验的依据。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件GB191包装储运图示标志
Q/GDW534变电段备在线监测系统技术导则Q/GDW535变电段备在线监测装置通用技术规范3术语和定义
下列术语和定义适用于本文件。3.1
变压器铁心工作接地点transformercoreworkingearthpoint变压器运行时,变压器铁心应可靠接地,此接地点即为变压器铁心工作接地点。变压器铁心只允许点接地,一般通过套管引出线接地。3.2
变压器夹件工作接地点transformerclampworkingearthpoint变压器运行时,变压器夹件应可靠接地,此接地点即为变压器夹件工作接地点。变压器夹件只允许一点接地,一股通过套管引出线接地。3.3
变压器铁心接地电流transformercoreearthingcurrent变压器运行时,流经铁心工作接地点的电统称为变压器铁心接地电流。此电流用有效值表示。3.4
变压器夹件接地电流transformerclampearthingcurrent变压器运行时,流经夹件工作接地点的电统称为变压器夹件接地电统。此电统用有效值表示。3.5
变压器铁心接地电流在线监测装置on-linemonitoringdeviceoftransformercoreearthingcurrent
用于对在运变压器铁心/夹件接地电流进行连续或周期性自动监测的装置。主要由电流传感器、数据采集和处理部分、通信控制部分等组成,一般分为两种:一种具有监测和报警功能:另一种具有监测、报警和限流功能,结构上增加了限流单元3.6

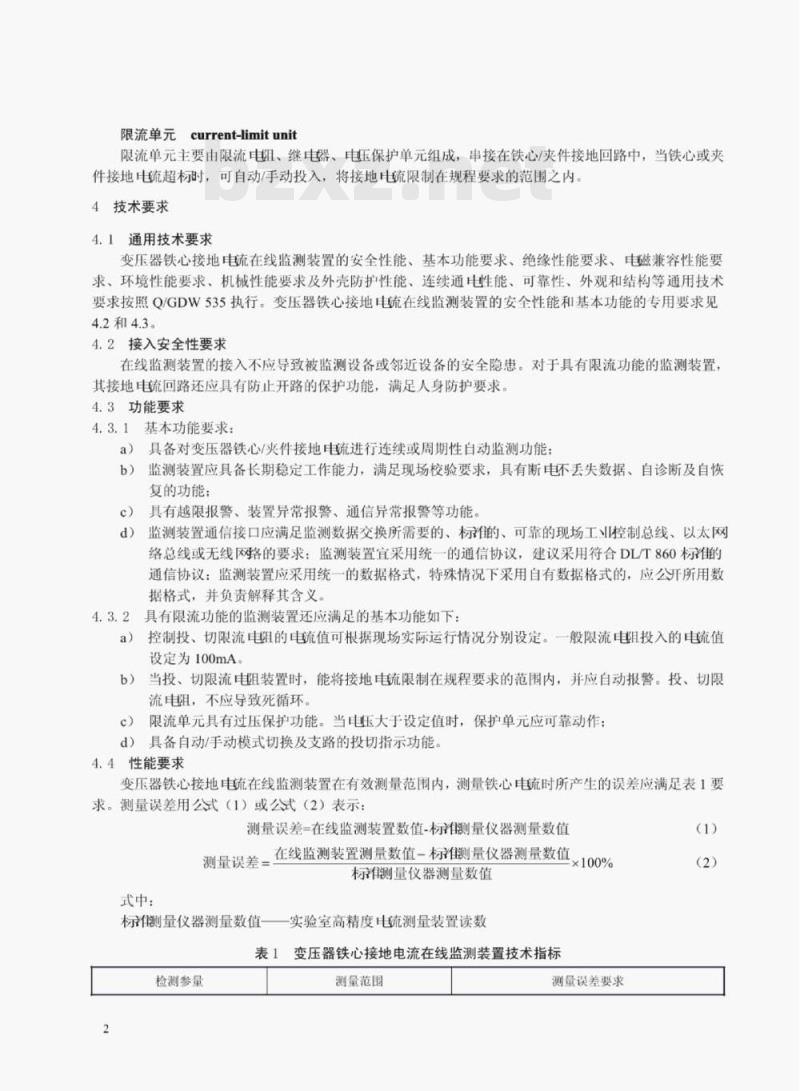

限流单元current-limitunit
限流单元主要由限流电阻、继电器、电压保护单元组成,串接在铁心/夹件接地回路中,当铁心或夹件接地电统超标时,可自动手动投入,将接地流限制在规程要求的范围之内4技术要求
4.1通用技术要求
变压器铁心接地电流在线监测装置的安全性能、基本功能要求、绝缘性能要求、电磁兼容性能要求、环境性能要求、机械性能要求及外壳防护性能、连续通电性能、可靠性、外观和结构等通用技术要求按照Q/GDW535执行。变压器铁心接地电流在线监测装置的安全性能和基本功能的专用要求见4.2和4.3
4.2接入安全性要求
在线监测装置的接入不应导致被监测设备或邻近设备的安全隐患。对于具有限流功能的监测装置,其接地电流回路还应具有防止开路的保护功能,满足人身防护要求。4.3功能要求
4.3.1基本功能要求:
a)具备对变压器铁心/夹件接地电流进行连续或周期性自动监测功能:监测装置应具备长期稳定工作能力,满足现场校验要求,具有断电不丢失数据、自诊断及自恢b)
复的功能:
具有越限报警、装置异常报警、通信异常报警等功能。监测装置通信接口应满足监测数据交换所需要的、标的、可靠的现场工业控制总线、以太网d)
络总线或无线网路的要求:监测装置宜采用统一的通信协议,建议采用符合DLT860标的通信协议:监测装置应采用统一的数据格式,特殊情况下采用自有数据格式的,应公开所用数据格式,并负责解释其含义。
4.3.2具有限流功能的监测装置还应满足的基本功能如下:控制投、切限流电阻的电流值可根据现场实际运行情况分别设定。一般限流电阻投入的电统值a
设定为100mA。
b)当投、切限流电阻装置时,能将接地电流限制在规程要求的范围内,并应自动报警。投、切限流电阻,不应导致死循环。
限流单元具有过压保护功能。当电压大于设定值时,保护单元应可靠动作:d)具备自动/手动模式切换及支路的投切指示功能。4.4性能要求
变压器铁心接地电流在线监测装置在有效测量范围内,测量铁心电流时所产生的误差应满足表1要求。测量误差用公式(1)或公式(2)表示:测量误差=在线监测装置数值-标准测量仪器测量数值在线监测装置测量数值-标准测量仪器测量数值×100%测量误差
式中:
标测量仪器测量数值
标测量仪器测量数值一实验室高精度电流测量装置读数表1变压器铁心接地电流在线监测装置技术指标检测参量
测量范围
测量误差要求
铁心/夹件接地电
注:标角读数为标准测量仪器读数5试验项目及要求
5.1试验环境
5mA~10A
土3%或土ImA,测量误差取两者最大值除环境影响试验之外,其它试验项目应在如下试验环境中进行:a)环境温度:+15°C~+35C:
b)相对湿度:45%~75%
c)大气压力:80kPa110kPa。
注:对于基于某种原因,设备不能在上述条件下进行试验时,应把实际气候条件记录在检验报告中。当有关标腰求严格控制环境条件时,应在该标另行规定5.2功能及性能试验
5.2.1通用技术条件试验
通用技术条件试验项目包括:基本功能检验、通信功能检验、绝缘性能试验、电磁兼容性能试验、环境适应性能试验、机械性能试验、外壳防护性能试验、连续通电式验以及结构和外观检查,这些项目的试验方法、试验后监测装置需满足的性能要求参照O/GDW535《变电吸备在线监测装置通用技术规范》中的相关条目执行。
5.2.2测量误差试验
在监测装置有效测量范围内,选取包括在线监测装置最小可测量电流值(允许电流偏差0~30%)最大可测量电流值(充许电流偏差-10%~0)以及5mA~100mA范围内的4个电流值、100mA~10A范围内的4个电统值,共计10个不同的电疏值进行测量,测量误差应符合表1规定。5.2.3数据传输功能检查
利用检验装置与待测在线监测装置进行连接,查看铁心接地线中的电流信号波形:装置存储的数据应能够进行就地保存、导出并能够上传。5.2.4限流单元冲击电压试验
在正常试验大气条件下,限流单元应能承受L2/50us的标铺电波的短时冲击电试验。电源装置的开路试验电压为5kV,试验后限流单元应无绝缘损坏和器件损坏。5.2.5限流电阻投切功能检验
装置在自动工作方式下,铁心接地电流超过限流电阻投入设定值时,限流电阻能够自动投入,将接地电流限制在要求范围之内,并发出报警信号。限流电阻投入后,当接地电流低于限流电阻切除电流值时,装置自动退出一定阻值的限流电阻。5.2.6限流单元通流能力检验
5.2.6.1装置通流能力检验
在限流电阻不投入的情况下,装置应能承受3倍的最大测量电流值的电流,承受电统时间为30min装置无异常。
5.2.6.2限流电阻通流能力检验
在限流电阻正常投入情况下,装置应能承受1.2倍的最大测量电流值得电流,共10次,每次间隔30s5.2.7限流电阻投切可靠性检验
改变测试回路电流的大小,装置应能控制限流用组的可靠投切。型式试验重复50次,出厂试验和入网验试验重复15次。
电压保护单元动作可靠性检验
具有限流功能的在线监测装置应具有过电压保护功能。当装置两端电压大于设定值(设定值参照生产厂家规定),保护单元应可靠动作。检验规则
变压器铁心接地电流在线监测装置检验分型式检验、出厂检验、入网验测试验和现场试验四种。检验项目按表2中的规定进行
检验项目
结构和外观检查
基本功能检验
绝缘电阻试验
介质强度试验
冲击电压试验
电磁兼容性能试验
低温试验
高温试验
恒定湿热试验
温度变化试验
振动试验
冲击试验
碰撞试验
防尘试验
防水试验
连续通电式验
测量误差试验
数据传输功能检查
限流单元冲击电压试验
限流电投切功能检验
限流单元通流能力检验
投切电阻可靠性检验免费标准bzxz.net
保护单元动作可靠性检验
变压器铁心接地电流在线监测装置检验项目依据标售
Q/GDW535
Q/GDW535
Q/GDW535
Q/GDW535
Q/GDW535
Q/GDW535
Q/GDW535
Q/GDW535
Q/GDW535
Q/GDW535
Q/GDW535
Q/GDW535
Q/GDW535
Q/GDW535
Q/GDW535
Q/GDW535
本标准
本标准
本标准
本标准
本标准
本标准
本标准
·表示必须做的项目:○表示不做的项目:条款
*必要时。
型式试验
出厂试验
注2:19~23项试验仅适用于具有限流功能的变压器铁心接地电流在线监测装置6.1
型式试验
入网检测试验
现场试验
型式试验应该是制造厂家将装置送交具有资质的检测单位,由检测单位依据试验条目完成检验,检验项自按表2中规定的检验项自逐个进行,全部检验合格后,出具型式检验报告。有以下情况之一时,应进行型式试验:
新产品定型,投运前:
连续批量生产的装置每四年一次:正式投产后,如设计、工艺材料、元器件有较大改变,可能影响产品性能时:c
产品停产一年以上又重新恢复生产时:d
出厂试验结果与型式试验有较大差异时:e)
玉家技术监督机构或受其委托的技术检验部门提出型式试验要求时:合同规定进行型式试验时。
6.2出厂试验
每台装置出厂前,必须由制造厂的检验部门进行出厂检验,检验项目按表2中规定的检验项目逐个进行,全部检验合格后,附有合格证方可允许出厂。6.3入网检测试验
入网检测是对待挂网运行在线监测装置进行的检测,检验项目按表2中规定的检验项目逐个进行装置试验合格后,方可正式投运。6.4现场试验
现场试验是现场运行单位或具有资质的检测单位对现场待测装置性能进行的测试。现场试验一般分三种情况:
a)正式投运前:
b)对装置进行的例行校验:
c)怀疑装置有故障时。
检验项目按表2中规定的检验项自逐个进行7标志、包装、运输、贮存
7.1标志
7.1.1每台装置必须有明晰的铭牌,铭牌内容如下:a)
装置型号:
产品全称:
制造厂全称及商标
技术参数:
出厂年月及编号。
包装箱上应有如下标:
发货厂名、产品名称、型号:
包装箱外形及毛重:
包装箱外面书写“防潮”、“小心轻放、“不可倒置”等字样。7.2包装
7.2.1产品包装前的检查:
产品的合格证书和产品说明书、附件、备品、备件齐全:b)产品外观无损伤:
产品表面无灰尘。
包装的一般要求:
a)产品应有内包装和外包装:
包装应有防尘、防雨、防水、防潮、防震等措施。7.3运输
产品应适用于陆运、空运、水(海)运,运输装卸按照包装箱上的标进行操作7, 4购存
包装好的装置应存贮在环境温度为-25~+55℃、湿度不大于85%的库房内,室内无酸、碱、盐及腐蚀性、爆炸性气体,不受灰尘雨雪的侵蚀。6
变压器铁心接地电流在线监测装置技术规范
编制说明
、编制背景
二、编制主要原则·
三、与其他标件的关系
四、主要工作过程
五、标准结构和内容
六条文说明
一、编制背景
电变压器是电助系统中最重要的电气设备,运行中一旦出现故障,将会对电系统造成严重的后果。铁心是变压器内部传递、变换电感能量的主要部件,正常运行的变压器铁心一点接地,如果有两点或者两点以上同时接地,则铁心与大地之间将形成电流回路,将会造成铁心局部过热其至烧毁。变压器铁心电流在线监测装置用于对变压器铁心/夹件接地引出线的电统进行连续或周期性自动监测,及时发现铁心及夹件多点接地故障。带限流功能的铁心接地电统在线监测装置能够在接地线电统超过标后发出报警信号,并实现限流电组的自动投入,将接地电流限制在规程要求的范围之内。自前,国内外关于变压器铁心电流在线监测装置尚没有统一的定义和标售各厂家制造的装置功能要求、稳定性、可靠性以及监测装置对被监测设备的安全性影响尚未有相关标进行约束。为规范变压器铁心电流在线监测装置的设计、生产、检验和运行管理,统一技术标售促进变压器铁心电流在线监测技术的应用,提高电网的运行可靠性,由国家电网公司运维检修部提出,中国电力科学研究院负责起草了本标佳本标依据《关于做好2011年输变电专业技术标制修工作的通知》(生变电函[2011】29号)文的要求编写。
二、编制主要原则
《变压器铁心接地电流在线监测装置技术规范》遵循全面性、适用性和可靠性的原则,在总结以往变压器铁心接地电统在线监测技术应用经验的基础上,从公司生产运行部门的实际出发,对变压器铁心接地电流在线监测装置的定义、组成部分、技术要求、试验项目及要求、检测规则、标、包装、运输及贮存要求等方面的内容提出了要求。《变压器铁心接地电流在线监测装置技术规范》作为公司在线监测标体系的一部分,是公司系统各单位有序、有效、规范地开展变压器油铁心接地电流在线监测相关工作的重要指导性文件。变压器铁心接地电疏在线监测装置的设计、生产、购置、检验、验收和运行管理等标的制定均应依据本标准三、与其他标准文件的关系
《变压器铁心接地电流在线监测装置技术规范》是“变电段备在线监测系统”标角体系中的一部分是变压器铁心接地电统在线监测装置的专用技术规范,应与《变电设备在线监测装置通用技术规范》结合使用。由于国际和国内尚未颁布类似标售因此,本标属于原创性标对于实际工程实施,还应结合《变电备在线监测系统技术导则》、《变电备在线监测系统安装验收规范》、《变电备在线监测系统运行管理规范》、《变电股备在线检测装置检验规范第1部分:通用检验规范》、《变电备在线检测装置检验规范第4部分:变压器铁心接地电流在线监测装置》等相关技术标使用。四、主要工作过程
2011年3月,根据国家电网公一生技部标编制计划要求,成立了标编写组。2011年4月至5月,收集各生产厂家的产品技术资料,并进行技术调研。2011年6月至8月,编写组对变压器铁心接地电流在线监测装置的定义、功能要求、试验项目及试验方法等问题进行了研究,编制了《变压器铁心接地电统在线监测装置技术规范》的初稿,2011年10月20日,在河北召开了标初稿审查会,讨论了变压器铁心接地电统在线监测装置的技术要求、试验项目、试验方法等问题,并提出了修改意见。2011年10月25日至30日,根据审查会专家意见修改标韧初稿形成征求意见稿。2011年11月11日,标的征求意见稿上报到公司运检部。2011年11月17日,公司运检部发文对标进行征求意见(生变电函【2011】186号)。2011年12月1日~18日,收集、整理回函意见,提出征求意见汇总处理表,根据反馈意见完成标准修改,形成标准送审稿。
2011年12月19日,标的送审稿上报到公司运检部。2012年6月14日,由国家电网公司运检部在北京主持召开了标准送审稿审查会,邀请了运行单位9
