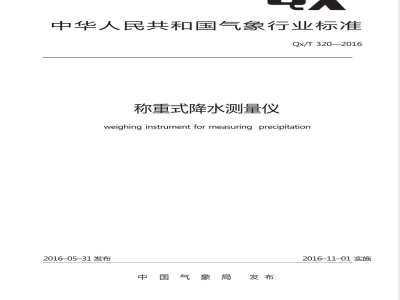

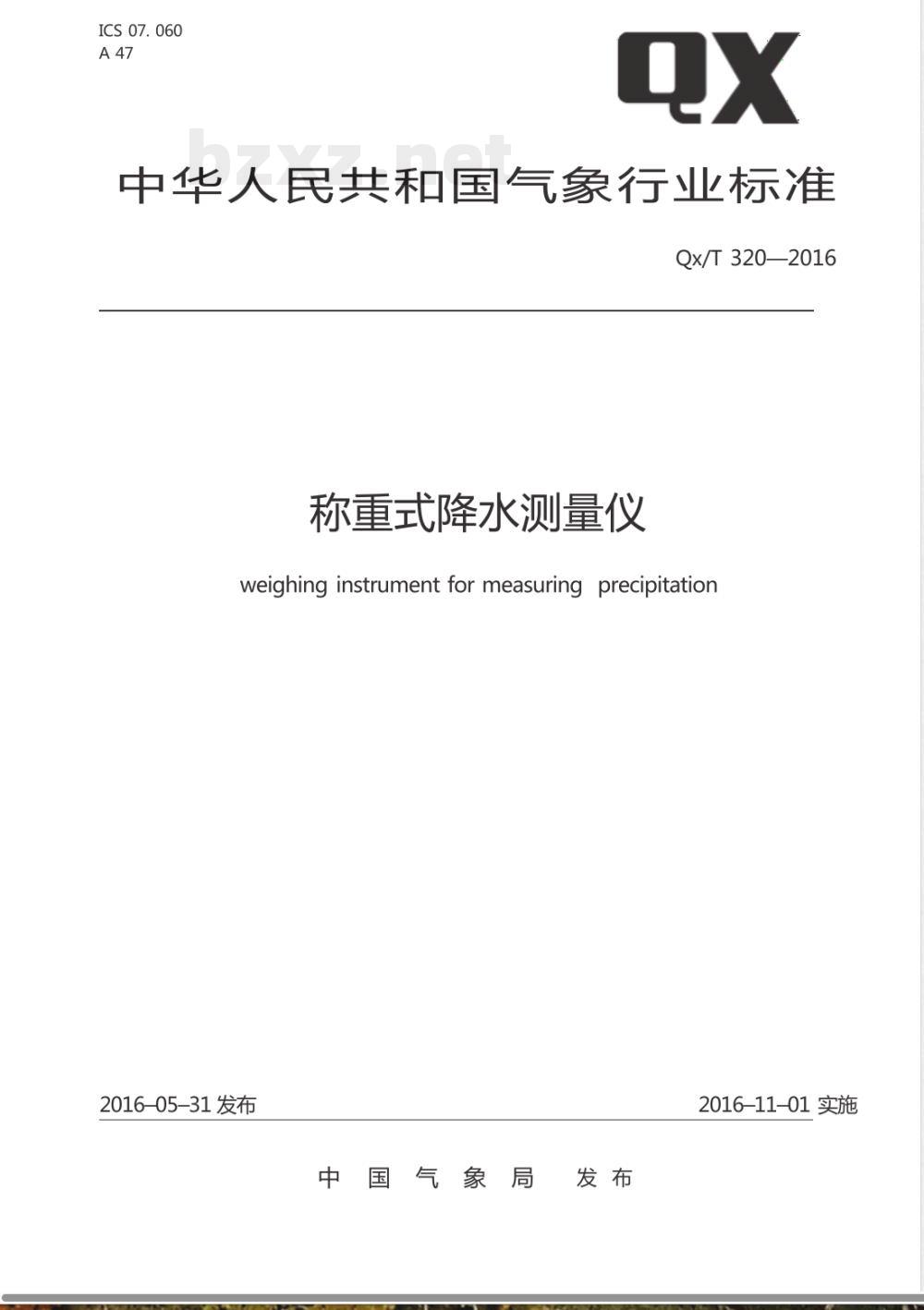

中华人民共和国气象行业标准 Qx/T320—2016 称重式降水测量仪 Weighing instrument for measuring precipitation
发布：2016-05-31 中国气象局发布 实施日期：2016-11-01

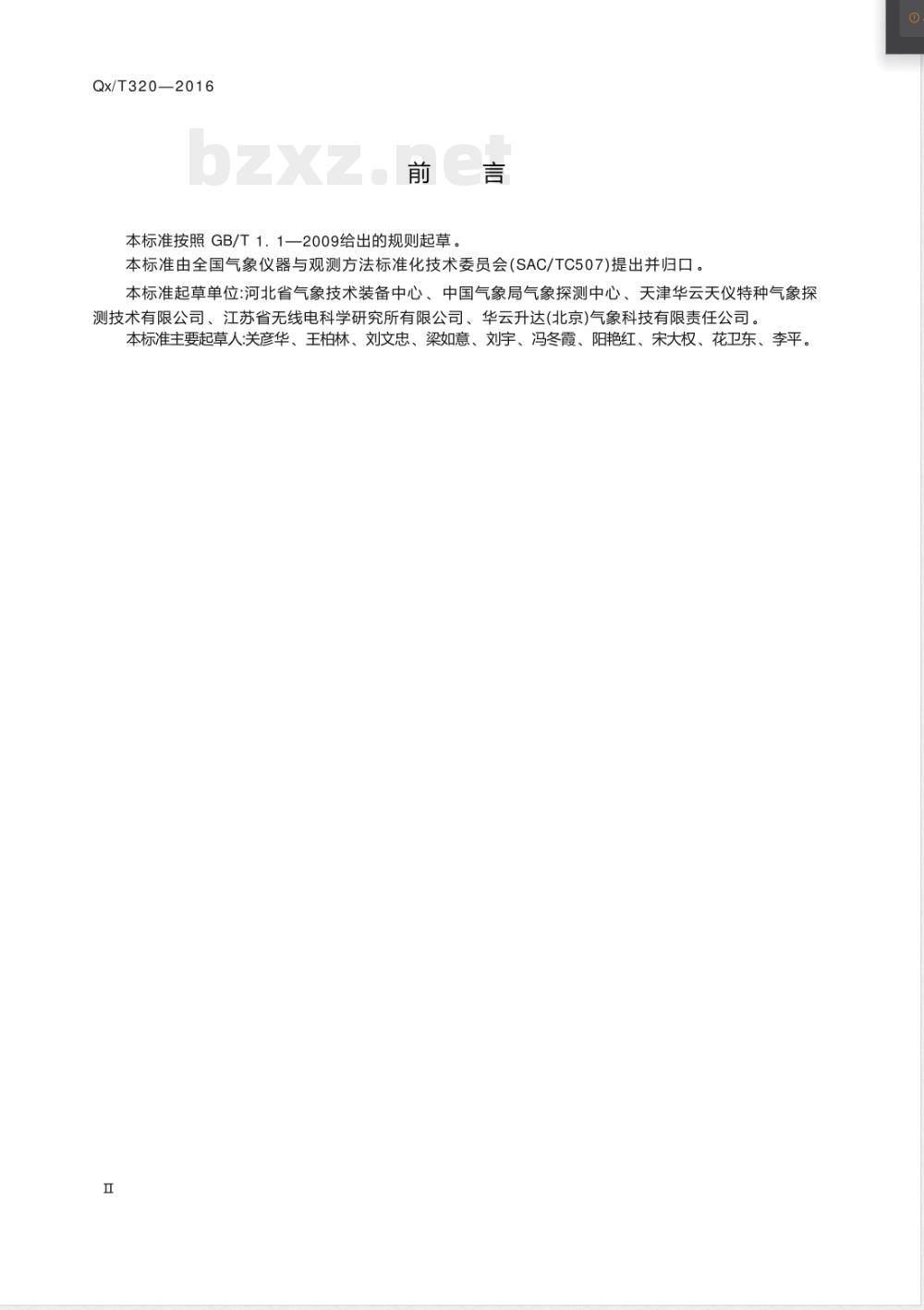

本标准按照GB/T1.1—2009起草，由全国气象仪器与观测方法标准化技术委员会（SAC/TC507）提出并归口。本标准起草单位为河北省气象技术装备中心、中国气象局气象探测中心、天津华云天仪特种气象探测技术有限公司、江苏省无线电科学研究所有限公司、华云升达(北京)气象科技有限责任公司。主要起草人包括关彦华、王柏林、刘文忠、梁如意、刘宇、冯冬霞、阳艳红、宋大权、花卫东、李平。

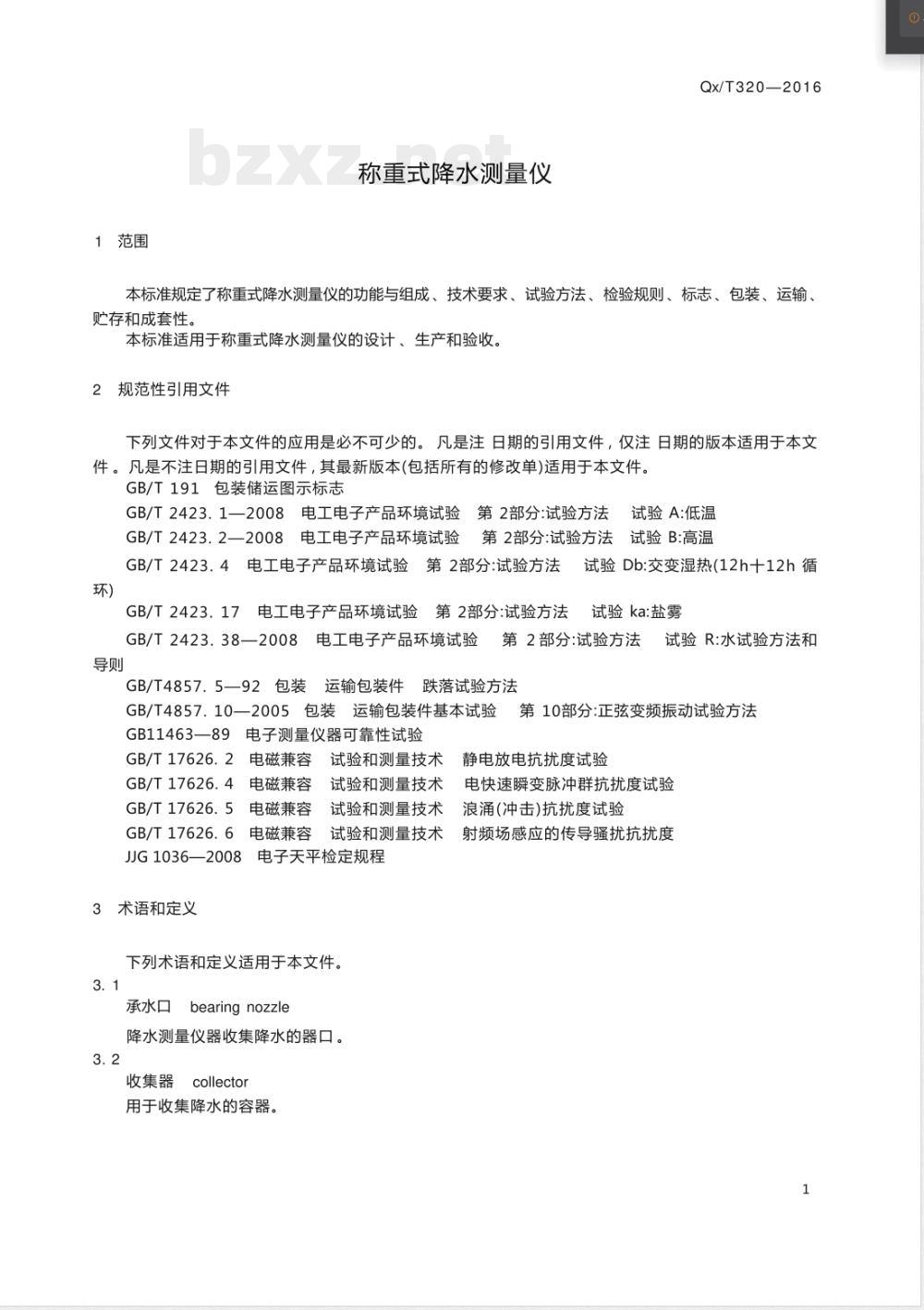

1 范围
本标准规定了称重式降水测量仪的功能与组成、技术要求、试验方法、检验规则、标志、包装、运输和成套性，适用于称重式降水测量仪的设计、生产和验收。
2 规范性引用文件
下列文件对于本标准的应用必不可少。注日期的文件，其所注版本适用本标准；未注日期的文件，其最新版本适用。
- GB/T191 包装储运图示标志
- GB/T2423.1—2008 电工电子产品环境试验 第2部分：试验方法 试验A：低温
- GB/T2423.2—2008 电工电子产品环境试验 第2部分：试验方法 试验B：高温
- GB/T2423.4 电工电子产品环境试验 第2部分：试验方法 试验Db：交变湿热(12h+12h循环)
- GB/T2423.17 电工电子产品环境试验 第2部分：试验方法 试验ka：盐雾
- GB/T2423.38—2008 电工电子产品环境试验 第2部分：试验方法导则
- GB/T4857.5—92 包装运输包装件跌落试验方法 试验R：水试验方法
- GB/T4857.10—2005 包装运输包装件基本试验 第10部分：正弦变频振动试验方法
- GB11463—89 电子测量仪器可靠性试验
- GB/T17626.2 电磁兼容试验和测量技术
- GB/T17626.4 电磁兼容静电放电抗扰度试验 试验和测量技术
- GB/T17626.5 电磁兼容 电快速瞬变脉冲群抗扰度试验 试验和测量技术
- GB/T17626.6 电磁兼容 射频场感应的传导骚扰抗扰度试验 试验和测量技术
- JG1036—2008 电子天平检定规程
3 术语和定义
3.1 承水口 (bearing nozzle) 降水测量仪器收集降水的器口。
3.2 收集器 (collector) 用于收集降水的容器。bzxZ.net
3.3 降水称重单元 (precipitation weighing unit) 将降水质量转换为电信号的装置，由载荷元件和信号变换电路组成。
3.4 降水数据处理单元 (precipitation data processing unit) 将采集的降水重量电信号转换为降水量，并进行数据质量控制、存储和传输，由中央处理器、时钟电路、数据存储器和接口电路组成。
3.5 防风圈 (windproof shield) 降低风对降水量测量准确性影响的装置。
4 功能与组成
4.1 功能
- 自动测量固态、液态及固液混合降水的降水量。
- 采集、处理、存储降水量数据并进行质量控制，输出降水量的数字信号。
4.2 组成
由承水口、收集器、降水称重单元、降水数据处理单元、机壳、支架和防风圈组成。
5 技术要求
5.1 测量性能
- 测量范围：0mm~400mm。
- 分辨力：0.1mm。
- 最大允许误差：降水量≤10mm时为±0.4mm，降水量>10mm时为±4%。
- 偏载误差：不大于3%。
5.2 工作环境
- 温度：—45℃~+60℃
- 相对湿度：5%~100%
- 大气压力：450hPa~1060hPa
- 抗风强度：75m/s
5.3 外观
仪器表面漆层均匀，无脱落现象。
