GB 26861—2011 电力安全工作规程高压试验室部分

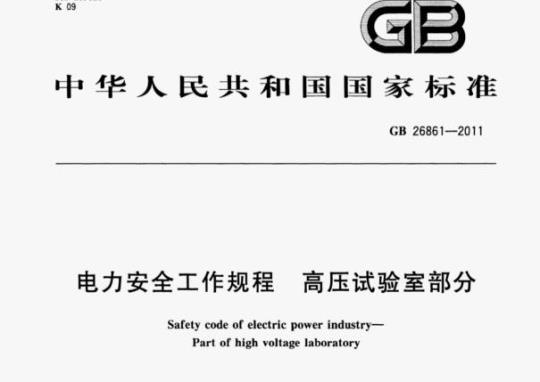

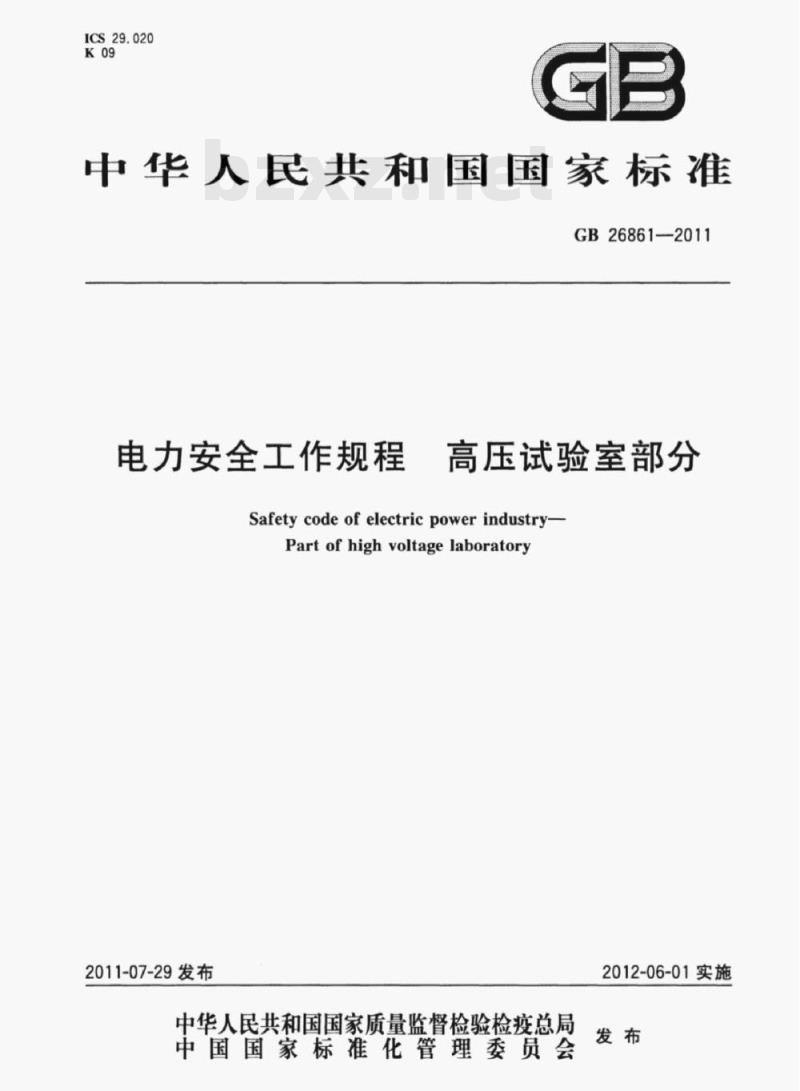

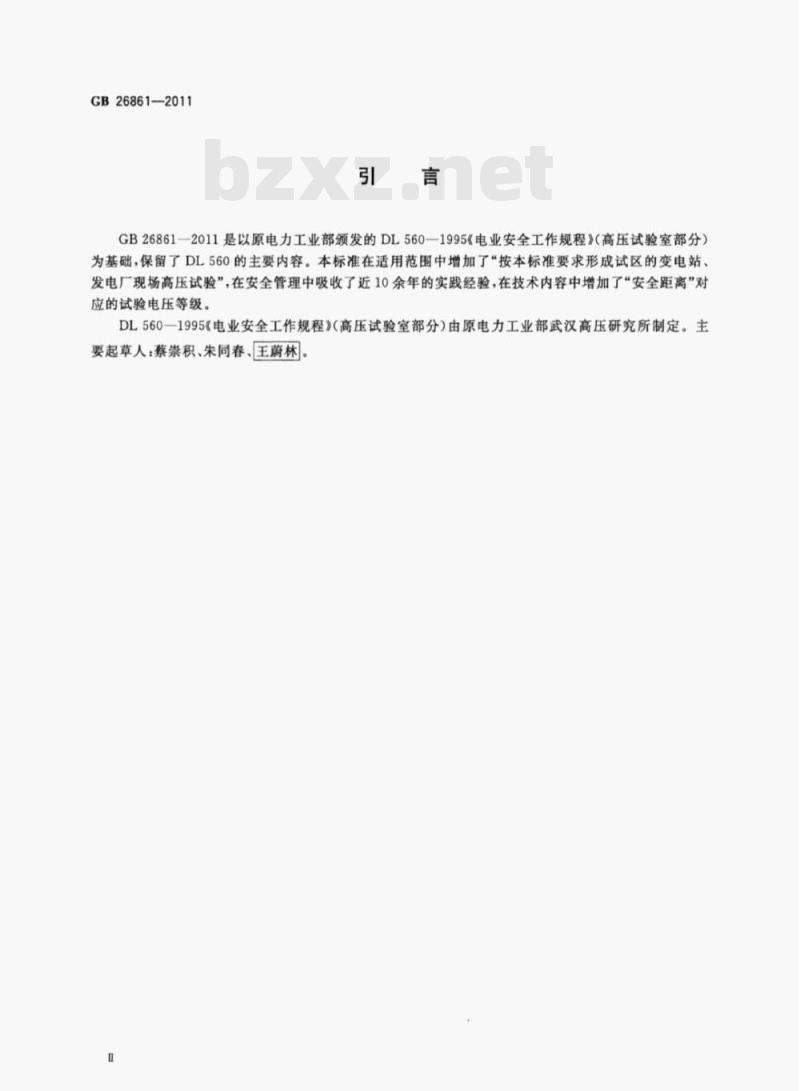

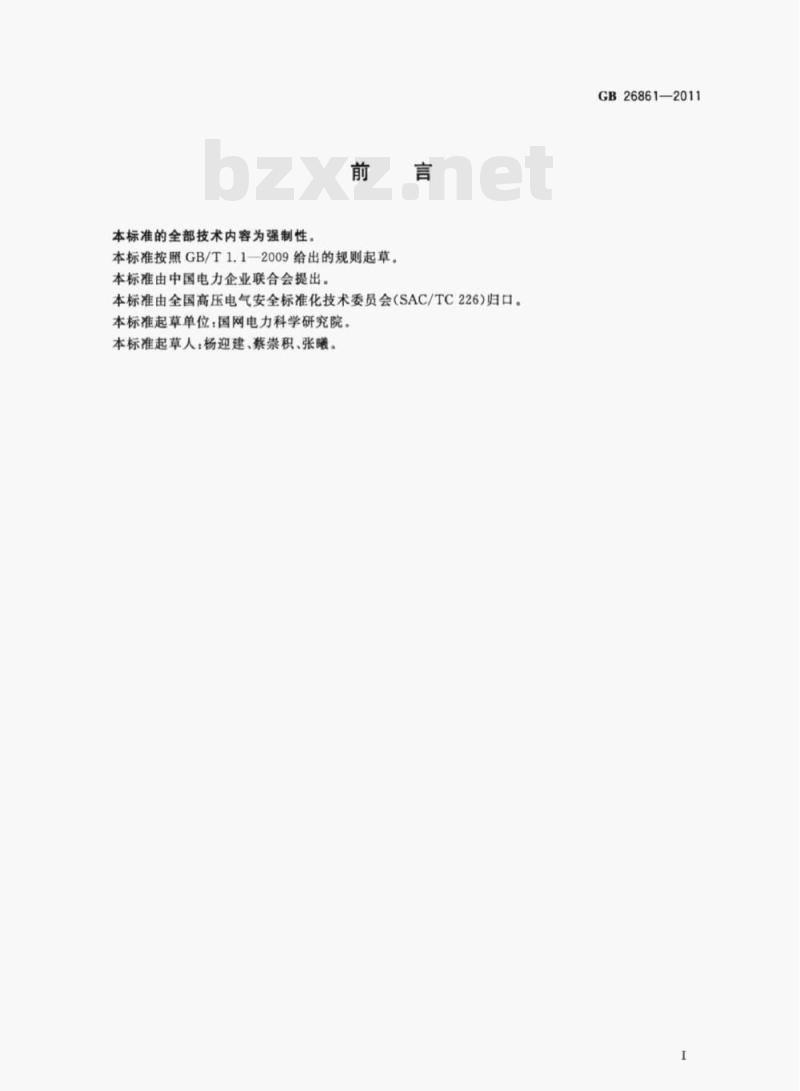

中华人民共和国国家标准 GB26861-2011 电力安全工作规程 高压试验室部分 Safety code of electric power industry-Part of high voltage laboratory 2011-07-29发布 2012-06-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草，由中国电力企业联合会提出，并由全国高压电气安全标准化技术委员会（SAC/TC226）归口。本标准起草单位为国网电力科学研究院，主要起草人包括杨迎建、蔡崇积、张曦。 引言 GB26861-2011以原电力工业部颁发的DL560-1995《电业安全工作规程》（高压试验室部分）为基础，保留了DL560的主要内容。在适用范围中增加了“按本标准要求形成试区的变电站、发电厂现场高压试验”，在安全管理中吸收了近10余年的实践经验，在技术内容中增加了“安全距离”对应的试验电压等级。 1 范围 本标准规定了高压试验室的基本安全要求、管理措施、技术措施、工作程序和试品准备时的安全要求，适用于高压试验室（包括高压试验厅、高压户外试验场）及其工作人员，也适用于按本标准要求形成试区的变电站、发电厂现场高压试验。 2 规范性引用文件 下列文件对于本标准的应用必不可少。注日期的引用文件，仅注日期的版本适用于本标准，不注日期的引用文件，其最新版本（包括所有修改单）适用于本标准： - GB311.1 高压输变电设备的绝缘配合 - GB2900.19 电工术语 高电压试验技术和绝缘配合 - GB/T16927.1 高电压试验技术 第1部分：一般试验要求 3 术语和定义 3.1 高压试验室 high voltage lab：采用高于1000V的工频、直流和冲击电压对电器设备、绝缘材料、空气间隙等进行各种电气特性试验的试验室，包括高压试验厅和高压户外试验场。 3.2 电气间隙 clearance：两个带电部件之间，或带电部件与地（或接地物体）之间的空气距离。 3.3 最小电气间 minimum clearance：空气中带电部件之间或带电部件对地之间的最短净距。 3.4 工作间隙/安全距离 working clearance：带电部件对工作人员之间的最小安全距离或带电操作工具的有效安全长度。 3.5 试验接地 ground in testing：将试验设备、测量设备和被试品按试验要求经接地线引至试验室专用接地桩。 3.6 接地放电 discharge by grounding：将经过试验后的被试品高压端与接地端（或低压端）、试验设备的高压输出端与接地端，采用专用接地棒短路，使电荷释放至大地，使设备和地电位相等。 3.7 异常放电 abnormal discharge：在进行操作冲击电压试验时，操作冲击放电不是发生在按有关要求布置好的试验间隙之间，而是发生在高压端对其他接地体组成的间隙之间，且该间隙距离比试验间隙距离大。 4 基本安全要求 4.1 高压试验人员 高压试验人员应具有高压试验专业知识，熟悉试验设备和试品，熟悉本标准，并经培训考试合格后方能从事高压试验工作。新参加的实习人员，应在有经验人员监护下参加指定高压试验工作，不宜担任工作负责人和监护人。外来人员应进行现场安全培训和技术交底。高压试验人员应每年进行一次考试，并应具备： a）身体健康，无妨碍高压试验工作的疾病； b）学会紧急救护法，特别是触电急救法； c）了解消防基本知识，会使用试验室消防设施。 4.2 高压试验室 4.2.1 接地系统 高压试验室应有良好的接地系统，以保证高压试验测量准确度和人员安全。接地电阻应符合设计规范，一般不超过0.5Ω。试验设备的接地点与被试设备的接地点之间应有可靠的金属性连接。试验室内所有的金属架构、固定金属安全屏蔽和栅栏均应与接地网可靠连接。
