GB/T 3098.5—2000 紧固件机械性能自攻螺钉

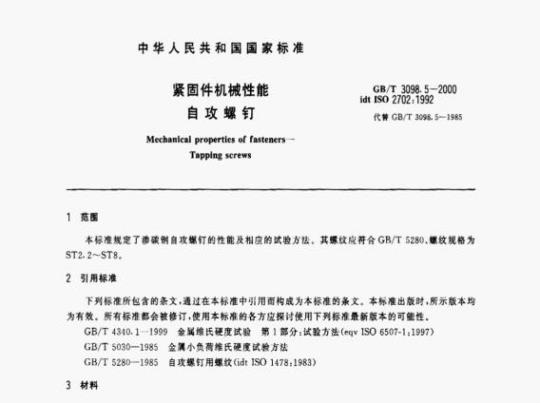

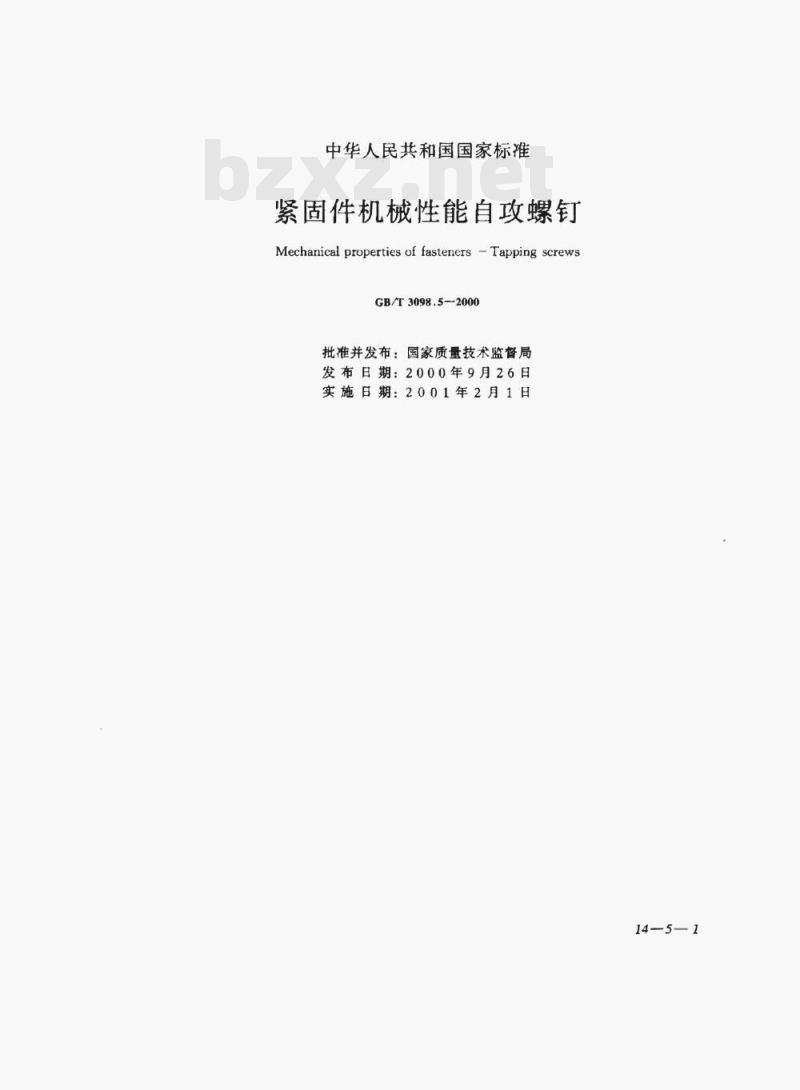

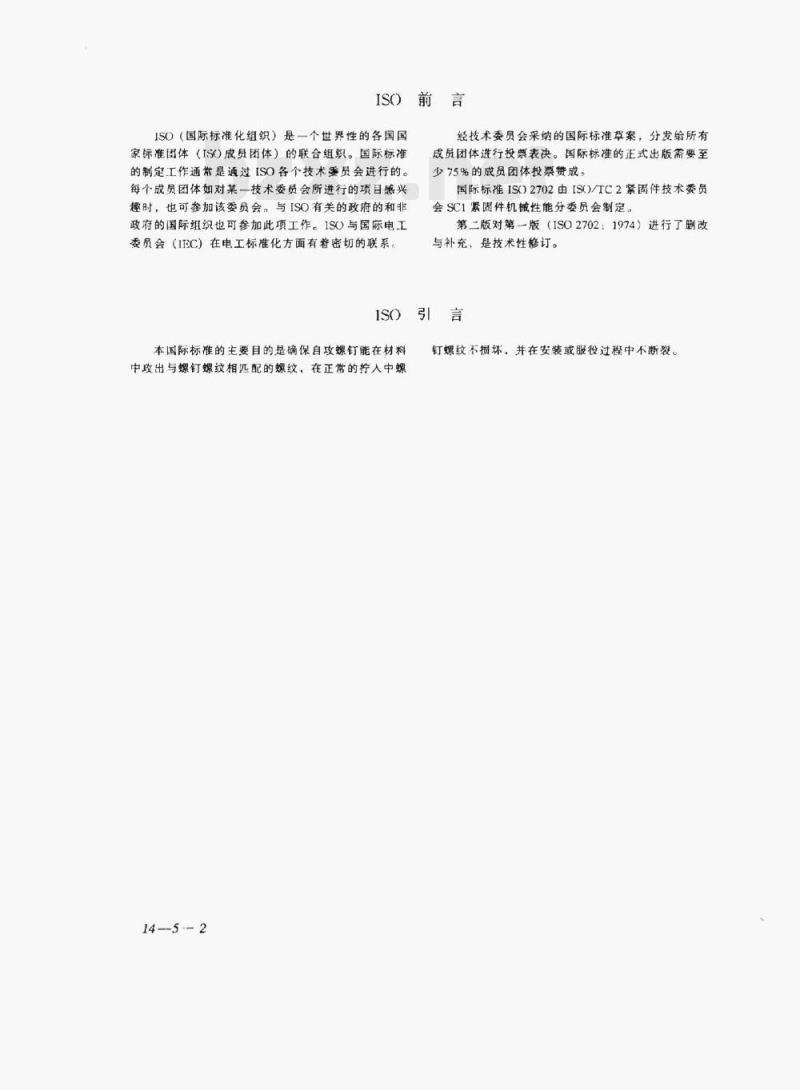

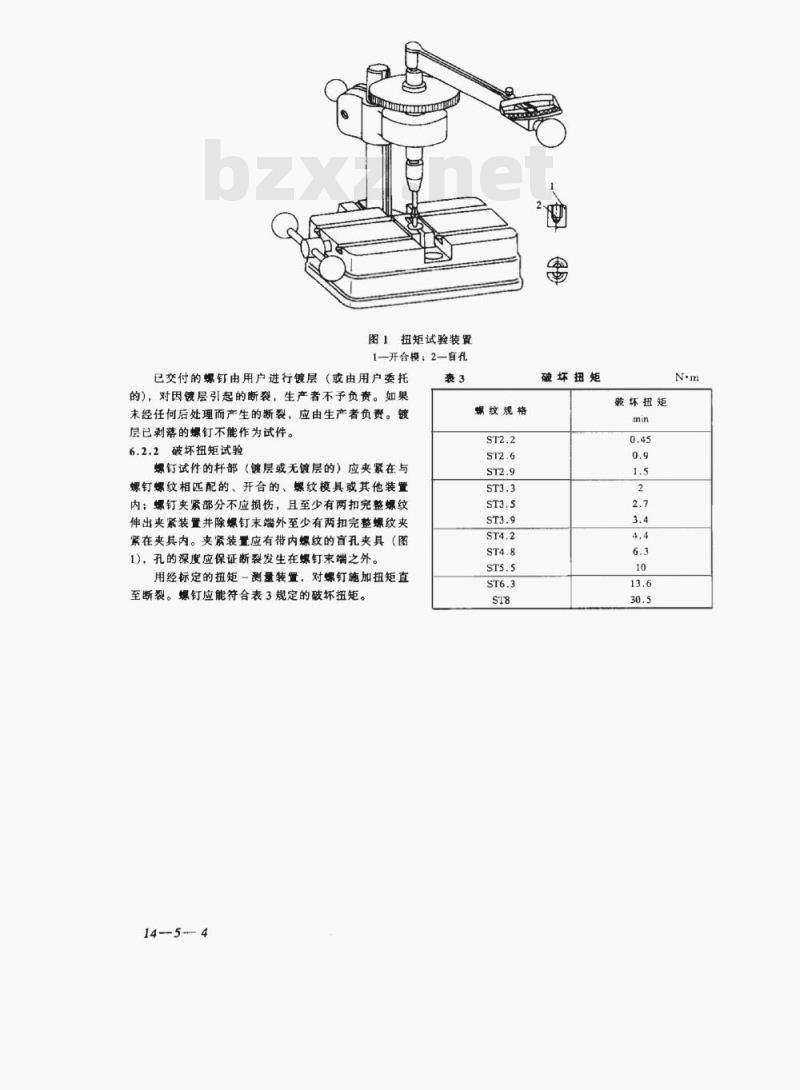

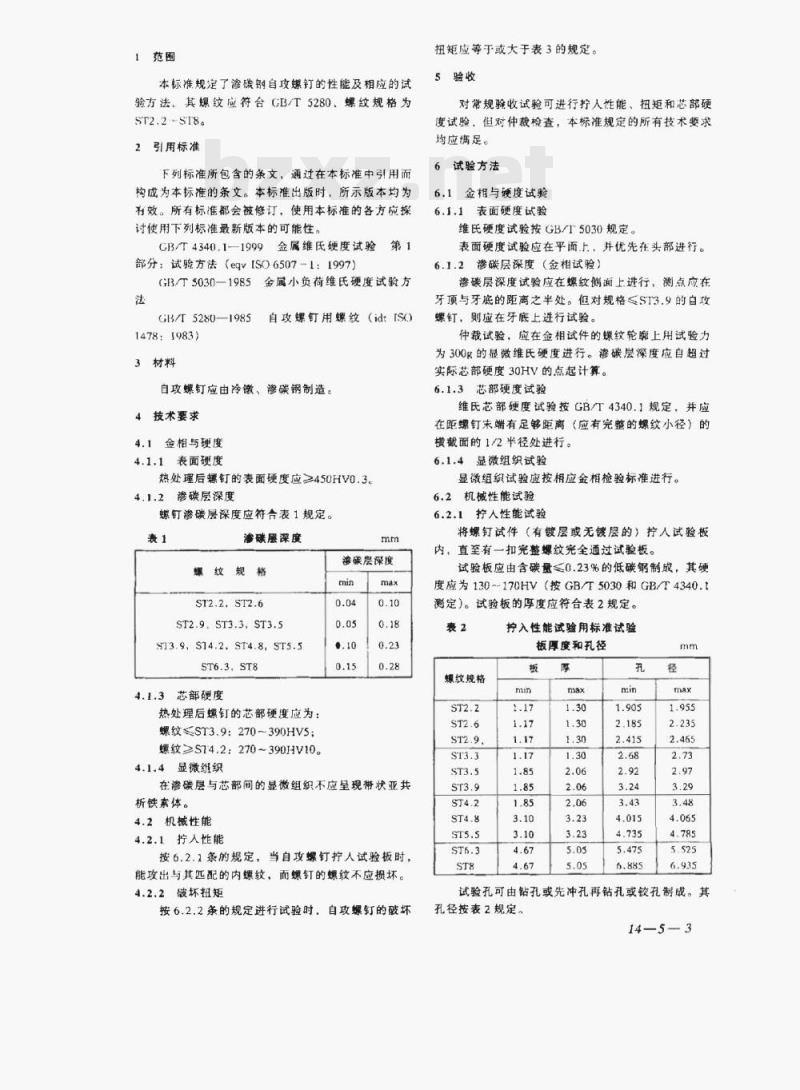

中华人民共和国国家标准 紧固件机械性能 自攻螺钉 Mechanical properties of fasteners - Tapping screws GB/T 3098.5-2000 批准发布：国家质量技术监督局 发布日期：2000年9月26日 实施日期：2001年2月1日 ISO前言 国际标准化组织（ISO）是各国国家标准机构组成的世界性联合组织。国际标准通常由ISO各技术委员会制定，成员团体均可参与相关技术委员会工作。与ISO相关的政府及非政府国际组织也可参与标准制定。国际标准草案经各成员团体投票表决，需至少75%成员同意方可正式发布。 ISO 2702由ISO/TC2紧固件技术委员会SC1紧固件机械性能分委员会制定，本版为第二版，在第一版（ISO 2702:1974）基础上进行了技术修订与补充。 ISO引言 本标准旨在确保自攻螺钉能够在材料中攻出与螺纹匹配的内螺纹，在正常使用中螺纹不损坏，并在安装或服役过程中不发生断裂。 1 范围 本标准规定了渗碳钢自攻螺钉的性能要求及试验方法，其螺纹应符合GB/T 5280，螺纹规格为ST2.2至ST8。 2 引用标准 下列标准文件通过引用构成本标准条款的一部分： GB/T 4340.1-1999 金属维氏硬度试验 第1部分：试验方法（eqv ISO 6507-1:1997） GB/T 5030-1985 金属小负荷维氏硬度试验方法 GB/T 5280-1985 自攻螺钉用螺纹（idt ISO 1478:1983） 3 材料 自攻螺钉应采用冷镦、渗碳钢制造。 4 技术要求 4.1 金相与硬度 4.1.1 表面硬度 热处理后螺钉表面硬度应不小于450 HV0.3。 4.1.2 渗碳层深度 不同螺纹规格对应渗碳层深度要求如下： ST2.2～ST2.6：0.04～0.10 mm ST2.9～ST3.5：0.05～0.18 mm ST3.9～ST5.5：约0.10～0.23 mm ST6.3～ST8：约0.15～0.28 mm 4.1.3 芯部硬度 热处理后芯部硬度要求： 螺纹≤ST3.9：270～390 HV5 螺纹≥ST4.2：270～390 HV10 4.1.4 显微组织 渗碳层与芯部之间的显微组织不应呈现带状亚共析铁素体。 4.2 机械性能 4.2.1 拧入性能 按规定试验时，自攻螺钉应能攻出匹配内螺纹，且螺纹不得损坏。 4.2.2 破坏扭矩 按规定试验时，螺钉破坏扭矩应不小于表3规定值。 5 验收 常规验收可进行拧入性能、扭矩及芯部硬度试验；仲裁检验时应满足本标准全部技术要求。 6 试验方法 6.1 金相与硬度试验 6.1.1 表面硬度试验按GB/T 5030规定，在平面进行，优先选螺钉头部。 6.1.2 渗碳层深度试验在螺纹侧面进行，测点位于牙顶与牙底中间；小规格螺钉在牙底进行测定。仲裁试验采用显微维氏硬度法，以超过芯部硬度30HV的点为渗碳层界限。 6.1.3 芯部硬度试验按GB/T 4340.1规定，在距末端足够距离的横截面半径1/2处进行。 6.1.4 显微组织试验按相关金相标准执行。 6.2 机械性能试验 6.2.1 拧入性能试验 将螺钉拧入低碳钢试验板（含碳量≤0.23%，硬度130～170 HV），直至一扣完整螺纹通过试验板。试验板厚度按螺纹规格规定。
