GB/T 4728.10-1999
基本信息
标准号： GB/T 4728.10-1999
中文名称：电气简图用图形符号第10部分:电信:传输
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 4728.10-1999.Graphical symbols for diagrams Part 10:Telecommunications : Transmission.
第一篇电信电路
1线路和电路用途
用符号03-01-01表示一条线路或其他各种电信电路,电路的用途可用字母表明,见符号10-01-01至10-01-04。
第一篇电信电路
1线路和电路用途
用符号03-01-01表示一条线路或其他各种电信电路,电路的用途可用字母表明,见符号10-01-01至10-01-04。
标准图片预览
标准内容

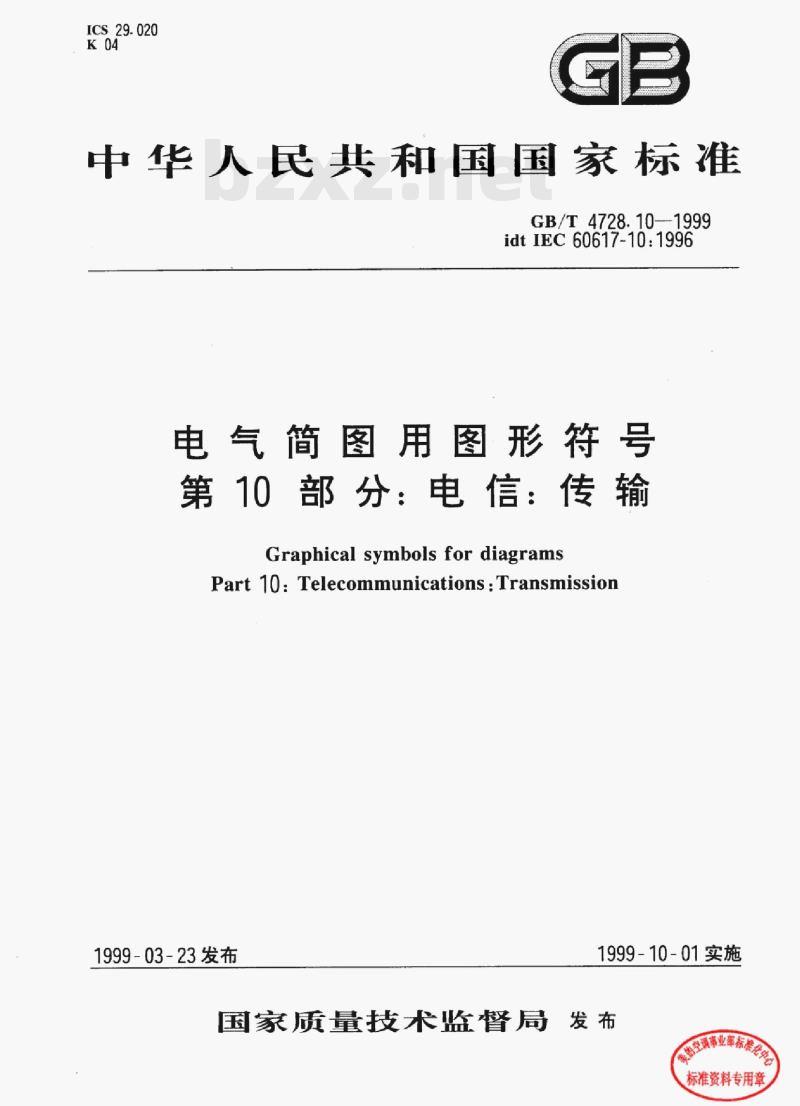

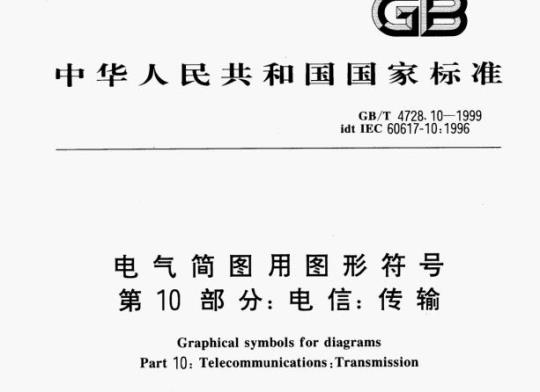

ICS29.020
中华人民共和国国家标准
GB/T4728.10—1999
idtIEC60617-10:1996
电气简图用图形符号
第10部分：电信：传输
Graphical symbols for diagramsPart 10: Telecommunications :Transmission1999-03-23发布
1999-10-01实施
国家质量技术监督局发布
的空调事业部标
标准资料专用章
GB/T4728.10—1999

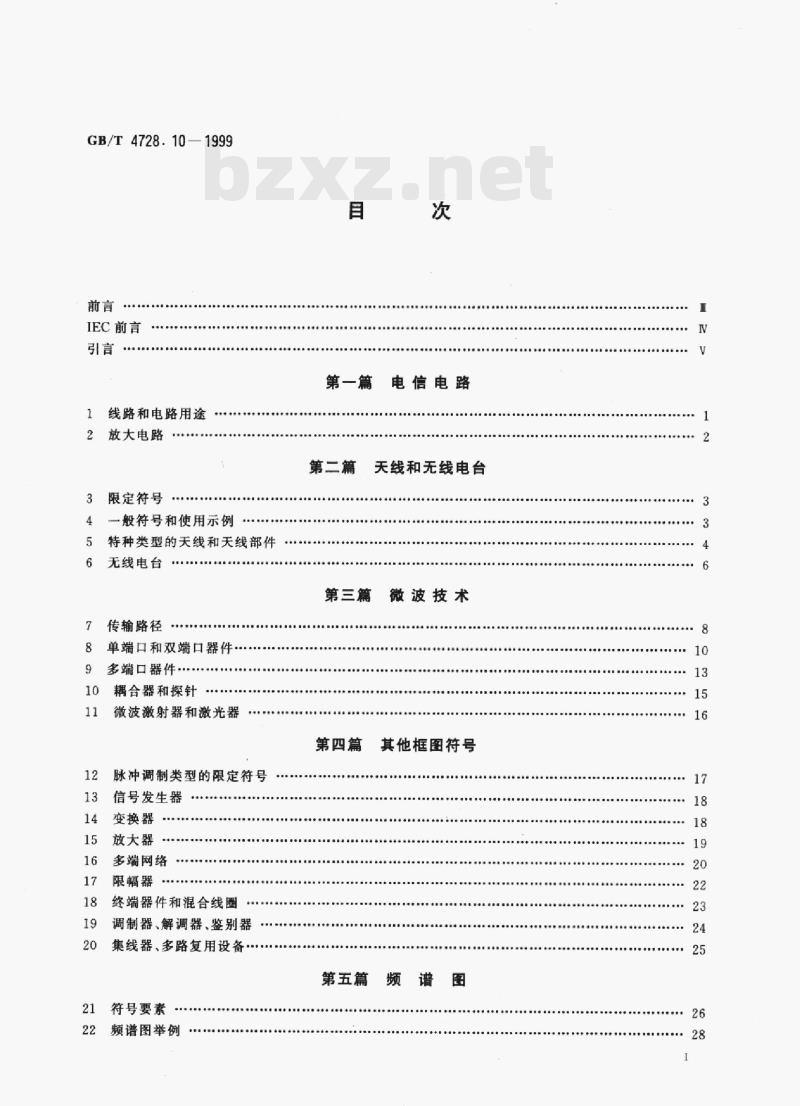

IEC前言
1线路和电路用途
2放大电路
限定符号
一般符号和使用示例下载标准就来标准下载网
特种类型的天线和天线部件
无线电台
传输路径
单端口和双端口器件
9多端口器件
10耦合器和探针
微波激射器和激光器
脉冲调制类型的限定符号
信号发生器
变换器
放大器
多端网络
限幅器
终端器件和混合线圈
调制器、解调器、鉴别器
集线器、多路复用设备..
符号要素
频谱图举例
第一篇
第二篇
电信电路
天线和无线电台
第三篇
第四篇
第五篇
微波技术
其他框图符号
++***++**17
GB/T4728.10—1999

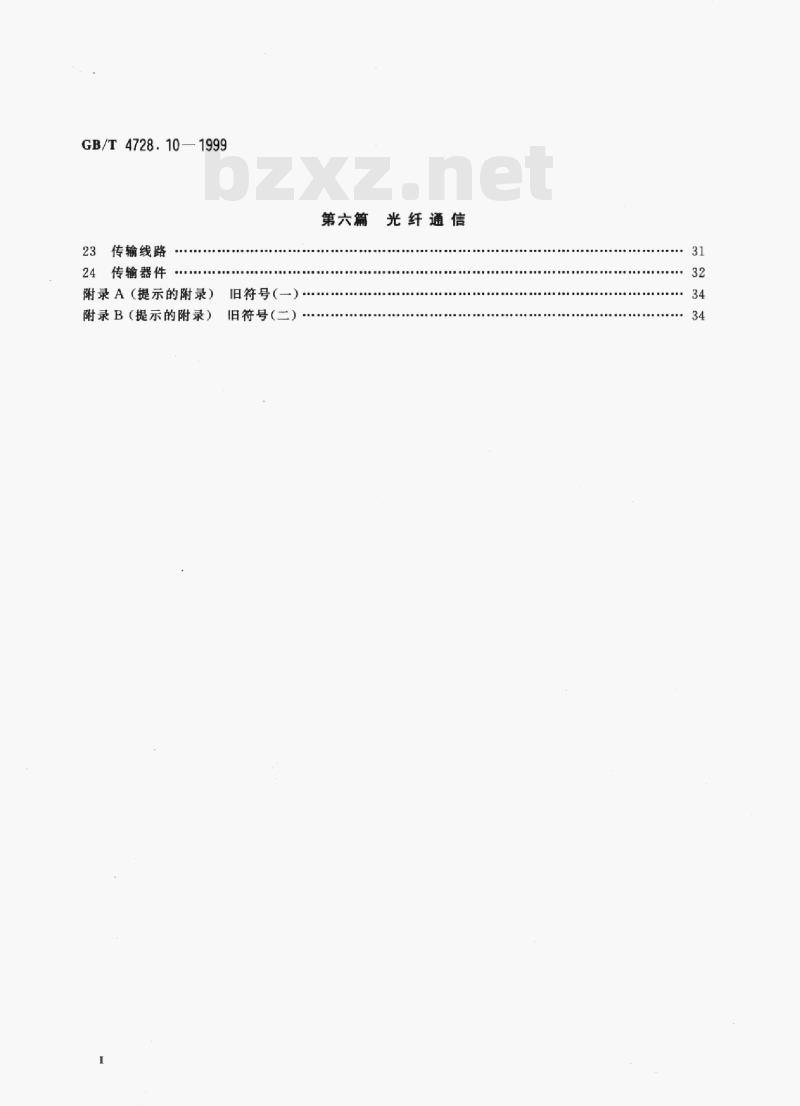

23传输线路
24传输器件
附录A（提示的附录）
附录B（提示的附录）
第六篇
旧符号（）·
旧符号（二）
光纤通信
电电电电电电电电
GB/T4728.10—1999

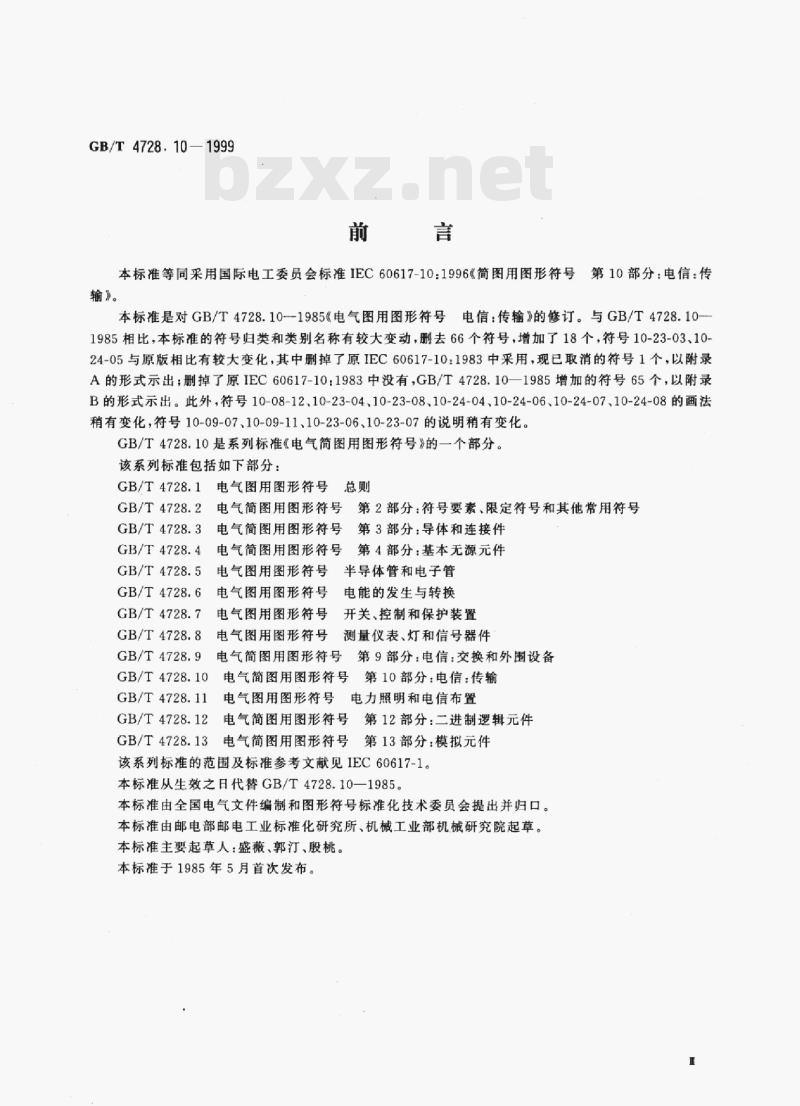

本标准等同采用国际电工委员会标准IEC60617-10：1996《简图用图形符号第10部分：电信：传输》。
本标准是对GB/T4728.10-1985《电气图用图形符号电信：传输》的修订。与GB/T4728.10-1985相比，本标准的符号归类和类别名称有较大变动，删去66个符号，增加了18个，符号10-23-03、10-24-05与原版相比有较大变化，其中删掉了原IEC60617-10：1983中采用，现已取消的符号1个，以附录A的形式示出；删掉了原IEC60617-10：1983中没有，GB/T4728.10—1985增加的符号65个，以附录B的形式示出。此外，符号10-08-12、10-23-04、10-23-08、10-24-04、10-24-06、10-24-07、10-24-08的画法稍有变化，符号10-09-07、10-09-11、10-23-06、10-23-07的说明稍有变化。GB/T4728.10是系列标准《电气简图用图形符号》的一个部分。该系列标准包括如下部分：
GB/T4728.1电气图用图形符号总则GB/T4728.2电气简图用图形符号第2部分：符号要素、限定符号和其他常用符号GB/T4728.3电气简图用图形符号第3部分：导体和连接件
GB/T4728.4电气简图用图形符号第4部分：基本无源元件GB/T4728.5电气图用图形符号半导体管和电子管GB/T4728.6电气图用图形符号电能的发生与转换GB/T4728.7
电气图用图形符号开关、控制和保护装置GB/T4728.8电气图用图形符号测量仪表、灯和信号器件GB/T4728.9
电气简图用图形符号第9部分：电信：交换和外围设备GB/T4728.10电气简图用图形符号第10部分：电信：传输GB/T 4728.11
电气图用图形符号电力照明和电信布置2电气简图用图形符号第12部分：二进制逻辑元件GB/T 4728.12
GB/T4728.13
3电气简图用图形符号第13部分：模拟元件该系列标准的范围及标准参考文献见IEC60617-1。本标准从生效之日代替GB/T4728.10-—1985。本标准由全国电气文件编制和图形符号标准化技术委员会提出并归口。本标准由邮电部邮电工业标准化研究所、机械工业部机械研究院起草。本标准主要起草人：盛薇、郭汀、殷桃。本标准于1985年5月首次发布。
GB/T4728.10—1999

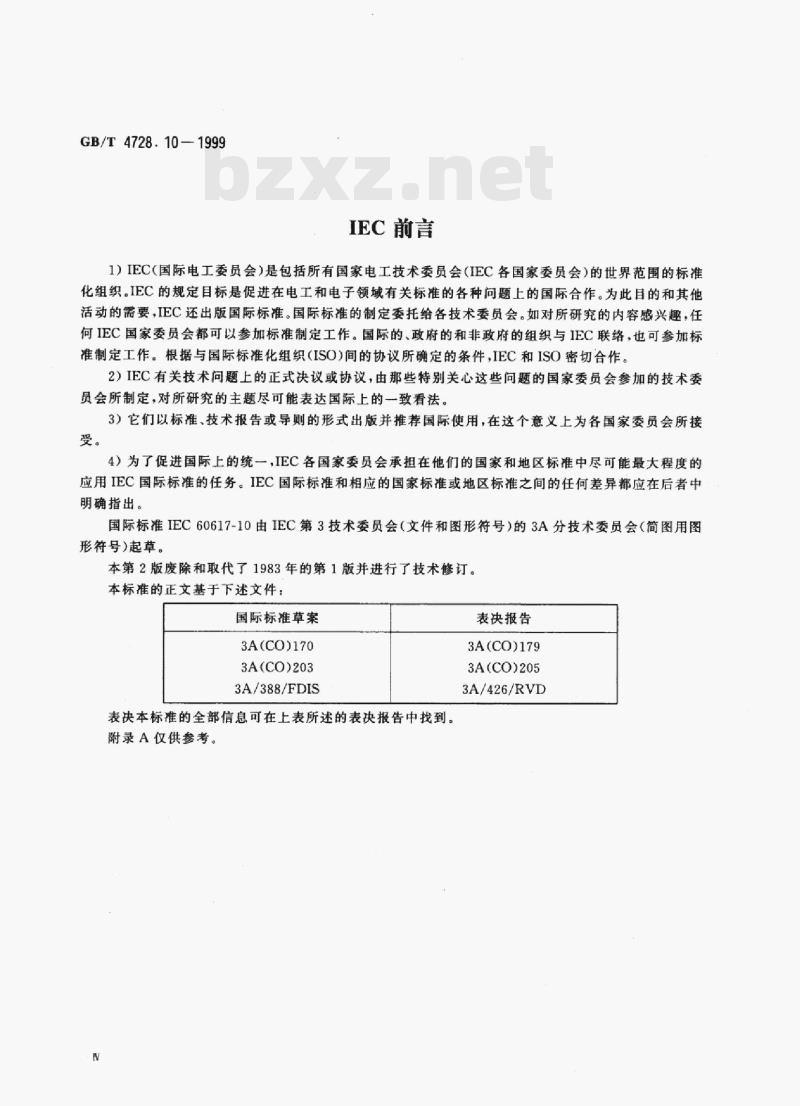

IEC前言
1）IEC（国际电工委员会）是包括所有国家电工技术委员会（IEC各国家委员会）的世界范围的标准化组织。IEC的规定目标是促进在电工和电子领域有关标准的各种问题上的国际合作。为此目的和其他活动的需要，IEC还出版国际标准。国际标准的制定委托给各技术委员会。如对所研究的内容感兴趣，任何IEC国家委员会都可以参加标准制定工作。国际的、政府的和非政府的组织与IEC联络，也可参加标准制定工作。根据与国际标准化组织（ISO）间的协议所确定的条件，IEC和ISO密切合作。2）IEC有关技术问题上的正式决议或协议，由那些特别关心这些问题的国家委员会参加的技术委员会所制定，对所研究的主题尽可能表达国际上的一致看法。3）它们以标准、技术报告或导则的形式出版并推荐国际使用，在这个意义上为各国家委员会所接受。
4）为了促进国际上的统一，IEC各国家委员会承担在他们的国家和地区标准中尽可能最大程度的应用IEC国际标准的任务。IEC国际标准和相应的国家标准或地区标准之间的任何差异都应在后者中明确指出。
国际标准IEC60617-10由IEC第3技术委员会（文件和图形符号）的3A分技术委员会（简图用图形符号）起草。
本第2版废除和取代了1983年的第1版并进行了技术修订。本标准的正文基于下述文件：
国际标准草案
3A(CO)170
3A(CO)203
3A/388/FDIS
表决本标准的全部信息可在上表所述的表决报告中找到。附录A仅供参考。
表决报告
3A(CO)179
3A(CO)205
3A/426/RVD
GB/T4728.10—-1999
IEC60617的这一部分构成了简图用图形符号系列的一个部分。该系列包括如下部分：
第1部分般信息、总索引、相互对照表第2部分符号要素、限定符号和其他常用符号第3部分导体和连接件
第4部分
基本无源元件
第5部分
第6部分
第7部分
第8部分
第9部分
第10部分
第11部分
第12部分
半导体管和电子管
电能的发生和转换
开关设备、控制设备和保护器件测量仪表、灯和信号器
电信：交换和外围设备
电信：传输
建筑及测绘装置图和简图
二进制逻辑元件
第13部分模拟元件
该系列的范围及标准参考文献见IEC60617-1。上述符号根据将出版的ISO11714-1*的要求设计，所采用的模数M=2.5mm，为了使较小的符号更清晰，在本标准中这些符号被放大一倍，并且在符号栏中作了“200%”的标记，为了节省幅面，较大的符号被缩小一倍，并且在符号栏中作了50%”的标记。为了有利于绘制多个端子和其他布置上的要求，按照ISO11714-1第7条的规定，符号的尺寸（例如高度）可以被修正。无论符号的尺寸被放大、缩小或修正，原先的线的宽度不按比例修正。本标准的符号布置，应使连接线之间的距离是某一模数的倍数。为了便于标注端子的标记，通常选择2M。为了便于理解，符号按一定的尺寸绘制，并且在绘制所有的符号时，都统一使用了一样的网格。在计算机辅助绘图系统中，所有的符号均应画在网格内，所用的网格再现在符号的背景上。在IEC60617-10第1版附录A中包括的旧符号有一个过渡期，第2版中不再包括这一部分，同时将明确它们不再使用。
附录B和附录C的索引包括符号名称及其编号的字母顺序索引，符号名称以本部分符号的说明为依据，包括所有部分的符号字母顺序的总索引由IEC60617-1给出。*目前，尚在国际标准草案阶段（文件3/563/DIS）。中华人民共和国国家标准
电气简图用图形符号
第10部分：电信：传输
Graphical symbols for diagramsPart10：Telecommunications:Transmission第一篇电信电路
1线路和电路用途
GB/T4728.10—1999
idtIEC60617-10:1996
代替GB/T4728.10-1985
用符号03-01-01表示一条线路或其他各种电信电路，电路的用途可用字母表明，见符号10-01-01至10-01-04。
10-01-01
10-01-02
10-01-03
10-01-04
10-01-05
10-01-06
10-01-07
图形符号
国家质量技术监督局1999-03-23批准电话
电报和数据传输
视频通路（电视）
声道（电视或无线电广播）
示例：
电话线路或电话电路可用虚线表示无线电路或任何电路的无线电路段
天线符号10-04-01可以加在无线电路终端点
传输电视（图像和声）和电话的无线电电路
加感线路
1999-10-01实施
放大电路
10-02-01
10-02-02
10-02-03
10-02-04
10-02-05
10-02-06
10-02-07
形式1
形式2
形式1
形式2
GB/T4728.101999
图形符号
单向放大二线电路
双向放大二线电路
双向放大四线电路
频率分开的四线制电路
具有双向终端放大和回波抑制的四线电路
3限定符号
10-03-01
10-03-02
10-03-03
10-03-04
10-03-05
10-03-06
10-03-07
10-03-08
一般符号和使用示例
10-04-01
GB/T4728.10—1999
第二篇
图形符号
图形符号
天线和无线电台
平面极化
表示水平（垂直）极化时，箭头应与天线符号的主杆线垂直（平行）
圆极化
方位角固定的辐射方向
方位角可变的辐射方向
俯仰角固定的辐射方向
俯仰角可变的辐射方向
方位角、俯仰角固定的辐射方向测向器或无线电信标
天线，一般符号
此符号可用来表示任何类型天线或天线阵
符号的主杆线可表示包括单根导体的任何型式的对称馈线或非对称馈线天线的极坐标图主瓣的一般形状图样可在天线符号附近标出
数字或字母符号的补充标记，可采用日内瓦国际电信联盟公布的《无线电规则》的规定，名称或标记可以交替地写在天线的一般符号之旁
10-04-02
10-04-03
10-04-04
10-04-05
10-04-06
10-04-07
10-04-08
10-04-09
GB/T4728.10—1999
图形符号
特种类型的天线和天线部件
10-05-01
图形符号
圆极化天线
在方位角上辐射方向可变的天线方位固定角的水平极化定向天线在俯仰角上辐射方向可变的天线测向天线（无线电测角或无线电信标）方位角固定的垂直极化定向天线，附水平极坐标方向图
方位角每分钟转4周，仰角每秒由0°570°交变1次的雷达天线
绕杆式天线
环形(或框形)天线
10-05-02
10-05-03
10-05-04
10-05-05
10-05-06
10-05-07
10-05-08
10-05-09
10-05-10
10-05-11
10-05-12
GB/T4728.10—-1999
图形符号
菱形天线，表示用一个电阻终端地网
磁杆天线，例如铁氧体天线等
如不致引起混淆，可省去天线一般符号偶极子天线
折叠偶极子天线
带有三个引向器和一个反射器的折叠偶极子天线
平衡一不平衡变换器
（平衡单元）
带平衡一不平衡变换器和同轴馈线的折叠偶极子天线
带矩形波导馈线的缝隙天线
喇叭天线或喇叭馈源
带矩形波导喇叭馈源的盒饼形反射器5
10-05-13
10-05-14
6无线电台
10-06-01
10-06-02
10-06-03
10-06-04
GB/T4728.10--1999
图形符号
带矩形波导馈线的抛物面天线
带圆波导馈线的喇叭一
图形符号
无线电台，一般符号
一反射器天线
用符号02-05-04或02-05-05表示无线电台的发射或接收
应用举例见符号10-06-02至10-06-05无线电收发电台（在同一天线上同时发射和接收）
测向无线电接收电台
无线电信标发射台
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
