GB 191-2000.Packaging—Pictorial marking for handling of goods.
1范围
GB 191规定了包装储运图示标志的名称、图形、尺寸、颜色及使用方法。本标准适用于各种货物的运输包装。
2标志的名称和图形
图示标志共17种,其名称和图形如表1所示。
3标志的尺寸和颜色
3.1 标志的尺寸
标志尺寸一般分为4种,见表2。
如遇特大或特小的运输包装件,标志的尺寸可以比表2的规定适当扩大或缩小。
3.2标志的颜色
标志颜色应为黑色。
如果包装的颜色使得黑色标志显得不清晰,则应在印刷面上用适当的对比色,最好以白色作为图示标志的底色。
应避免采用易于同危险品标志相混淆的颜色。除非另有规定，一般应避免采用红色、橙色或黄色。
4标志的使用方法
4.1 标志的打印
可采用印刷、粘贴、拴挂,钉附及喷涂等方法打印标志。印刷时,外框线及标志名称都要印上;喷涂时,外框线及标志名称可以省略。
4.2标志的数目和位置
4.2.1 一个包装件上使用相同标志的数目,应根据包装件的尺寸和形状决定。
4.2.2标志在各种包装件上的粘贴位置:
a）箱类包装:位于包装端面或侧面;
b)袋类包装:位于包装明显处;
c)桶类包装:位于桶身或桶盖;
d）集装单元货物:应位于四个侧面。
4.2.3 下列标志的使用应按如下规定:
a）标志1“易碎物品”应标在包装件所有四个侧面的左上角处(见表1标志1的使用示例)。
b）标志3“向上"应标在与标志1相同的位置上(见表1中标志3示例a所示)。当标志1和标志3同时使用时,标志3应更接近包装箱角(见表1标志3示例b所示)。

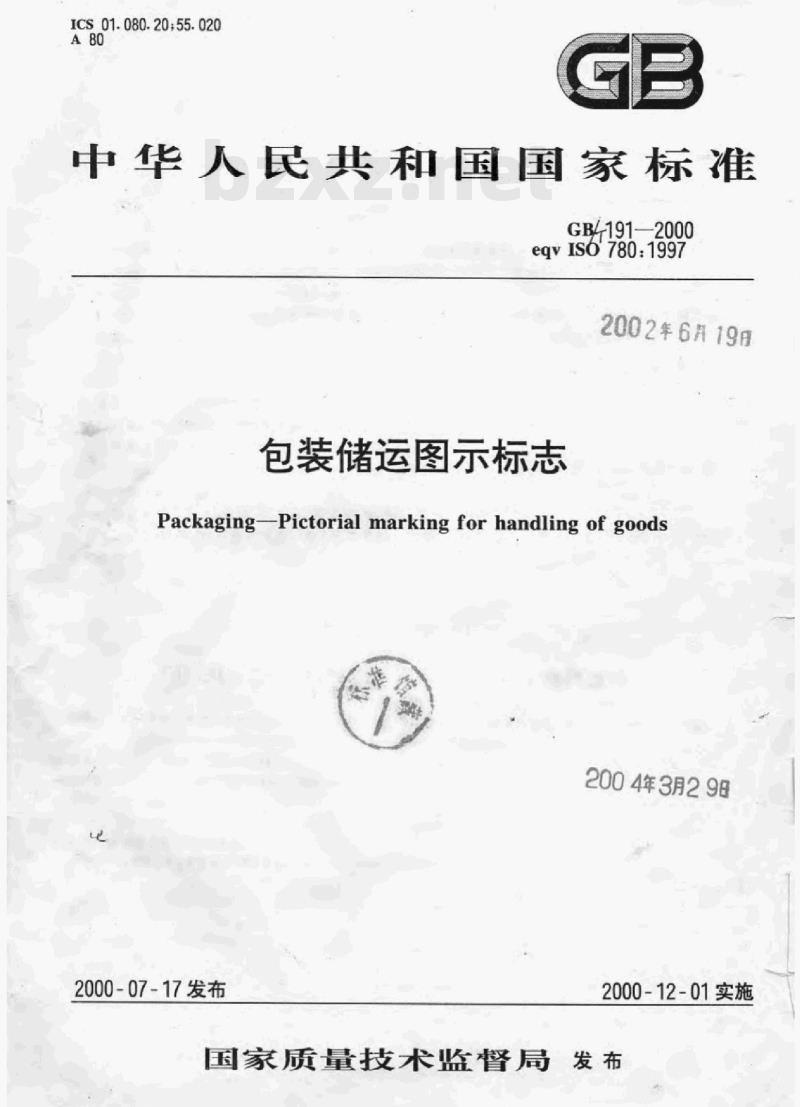

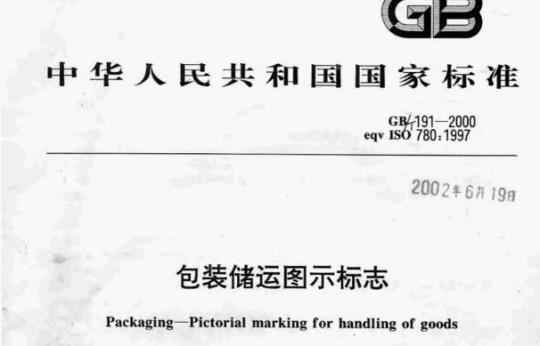

ICS01.080.20;55.020
中华人民共和国国家标准
GB/191—2000
eqvIs6780：1997
2002年6月19日
包装储运图示标志
PackagingPictorial marking for handling of goods2004年3月29日
2000-07-17发布
2000-12-01实施
国家质量技术监督局发布
GB191—2000

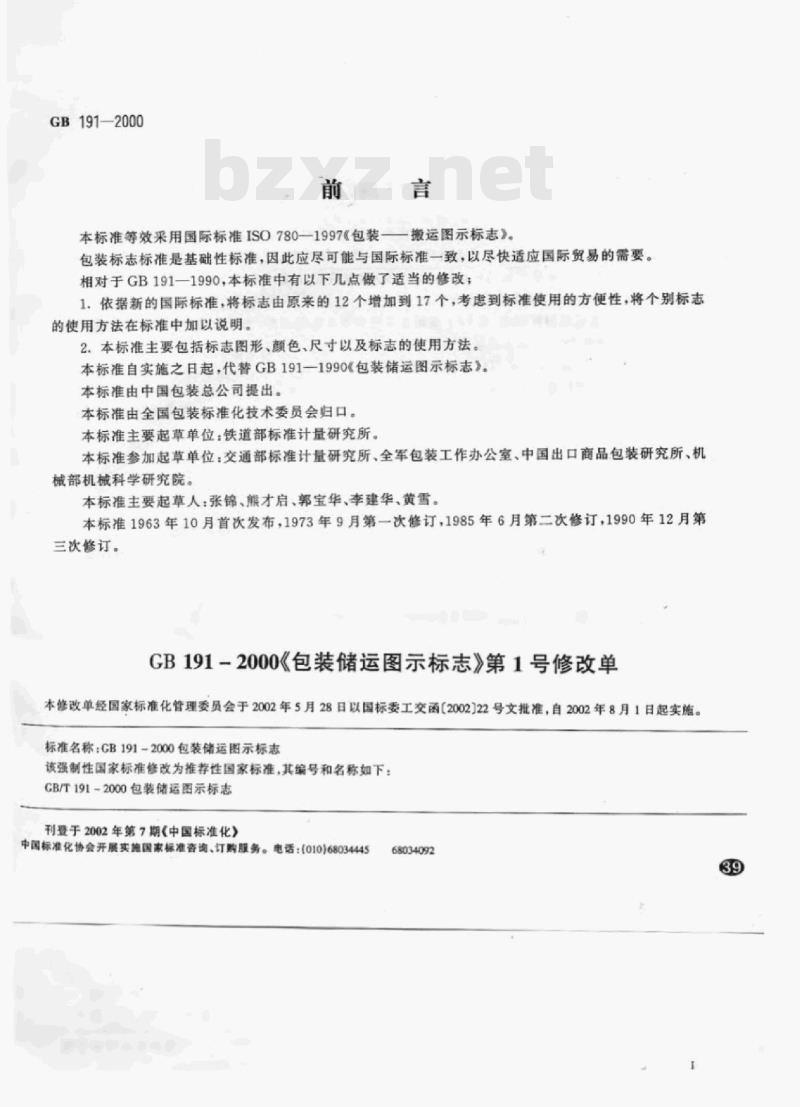

本标准等效采用国际标准ISO780-1997《包装一搬运图示标志》。
包装标志标准是基础性标准，因此应尽可能与国际标准一致，以尽快适应国际贸易的需要。相对于GB191—1990，本标准中有以下儿点做了适当的修改；1.依据新的国际标准，将标志由原来的12个增加到17个，考虑到标准使用的方便性，将个别标志的使用方法在标准中加以说明。2.本标准主要包括标志图形、颜色、尺寸以及标志的使用方法。本标准自实施之日起，代替GB191—1990《包装储运图示标志》。本标准由中国包装总公司提出。本标准由全国包装标准化技术委员会归口。本标准主要起草单位：铁道部标准计量研究所。本标准参加起草单位：交通部标准计量研究所、全军包装工作办公室、中国出口商品包装研究所、机械部机械科学研究院。
本标推主要起草人：张锦、熊才启、郭宝华、李建华、黄雪。本标准1963年10月首次发布，1973年9月第一次修订，1985年6月第二次修订，1990年12月第三次修订。
GB191-2000《包装储运图示标志》第1号修改单本修改单经国家标准化管理委员会于2002年5月28日以国标委工交函【2002]22号文批准，自2002年8月1日起实施。标准名称：GB191-2000包装储运图示标志该强制性国家标准修改为推荐性国家标准，其编号和名称如下：GB/T191-2000包装储运图示标志刊登于2002年第7期《中国标准化》中国标准化协会开展实施国家标准咨询、订购服务。电话：（010)6803444568034092
GB191—2000

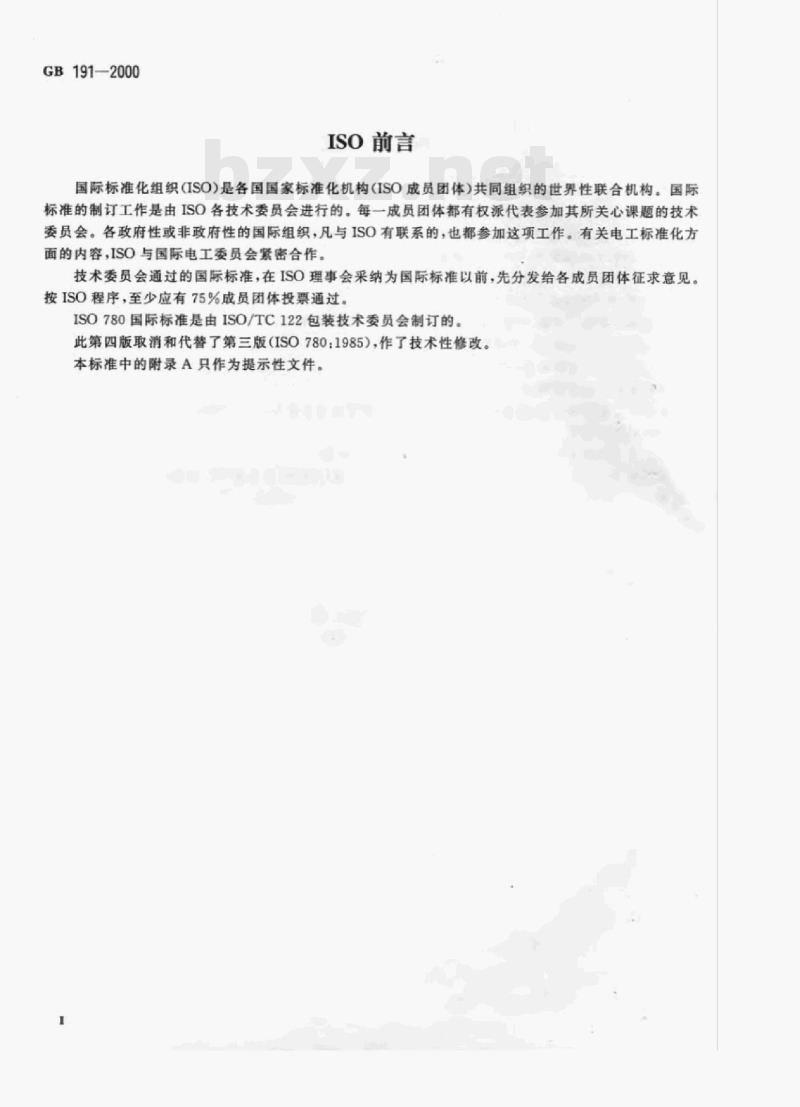

ISO前言
国际标准化组织（ISO）是各国国家标准化机构（ISO成员团体）共同组织的世界性联合机构。国际标准的制订工作是由ISO各技术委员会进行的。每一成员团体都有权派代表参加其所关心课题的技术委员会。各政府性或非政府性的国际组织，凡与ISO有联系的，也都参加这项工作。有关电工标准化方面的内容，ISO与国际电工委员会紧密合作。技术委员会通过的国际标准，在ISO理事会采纳为国际标准以前，先分发给各成员团体征求意见。按ISO程序，至少应有75%成员团体投票通过。ISO780国际标准是由ISO/TC122包装技术委员会制订的。此第四版取消和代替了第三版（ISO780：1985），作了技术性修改。本标准中的附录A只作为提示性文件。1范围

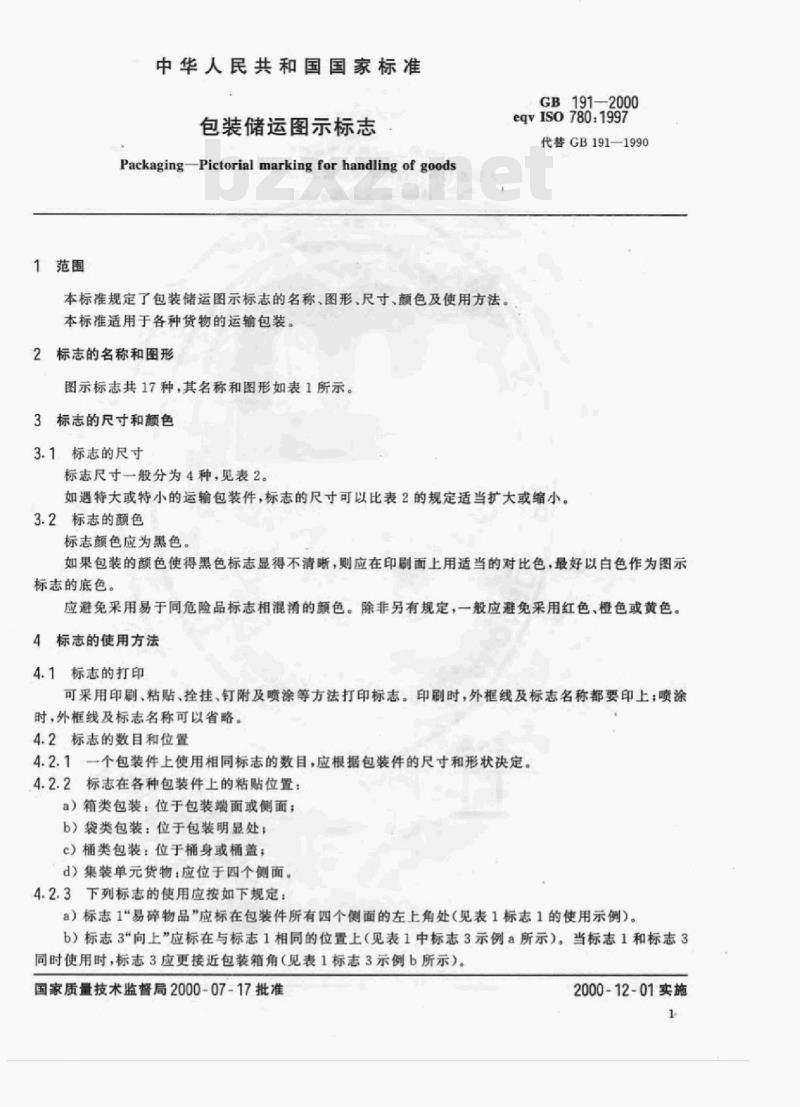

中华人民共和国国家标准
包装储运图示标志
PackagingPictorial marking forhandling of goods本标准规定了包装储运图示标志的名称、图形尺寸、颜色及使用方法。本标准适用于各种货物的运输包装。2标志的名称和图形
图示标志共17种，其名称和图形如表1所示。3标志的尺寸和颜色
3.1标志的尺寸
标志尺寸一般分为4种，见表2。GB191—2000
eqvISO780.1997
代替GB191-1990
如遇特大或特小的运输包装件，标志的尺寸可以比表2的规定适当扩大或缩小。3.2标志的颜色
标志颜色应为黑色。
如果包装的颜色使得黑色标志显得不清晰，则应在印刷面上用适当的对比色，最好以白色作为图示标志的底色。
应避免采用易于同危险品标志相混的颜色。除非另有规定，一般应避免采用红色，橙色或黄色。4标志的使用方法
4.1标志的打印
可采用印刷、粘贴、拴挂、钉附及喷涂等方法打印标志。印刷时，外框线及标志名称都要印上：喷涂时，外框线及标志名称可以省略。4.2标志的数目和位置
4.2.1一个包装件上使用相同标志的数目，应根据包装件的尺寸和形状决定。4.2.2标志在各种包装件上的粘贴位置：a）箱类包装：位于包装端面或侧面：b）袋类包装：位于包装明显处：c）桶类包装：位于桶身或桶盖：d）集装单元货物：应位于四个侧面。4.2.3下列标志的使用应按如下规定：a）标志1“易碎物品”应标在包装件所有四个侧面的左上角处（见表1标志1的使用示例）b）标志3向上”应标在与标志1相同的位置上（见表1中标志3示例a所示）。当标志1和标志3同时使用时，标志3应更接近包装箱角（见表1标志3示例b所示）。国家质量技术监督局2000-07-17批准2000-12-01实施
GB191-2000
c）标志7重心”应尽可能标在包装件所有六个面的重心位置上，否则至少也应标在包装件四个侧、端面的重心位置上（见表1标志7的使用示例）。d）标志11“由此夹起”
1）只能用于可夹持的包装件。
2）标志应标在包装件的两个相对面上，以确保作业时标志在叉车司机的视线范围内。e）标志16由此吊起”至少贴在包装件的两个相对面上（见表1标志16的使用示例）。表1标志名称和图形
标志名称
易碎物品
禁用手钩
标志图形
运输包装件内装易
见4.2.3a）
使用示例：
辞品，因此搬运时应
禁用手钩
月运输包瓶
确位置是竖直向
备注/示例
标志名称
怕辐射
禁止翻滚
标志图形
GB191—2000
表1（续）
表明运输包装件不
能直接照晒
包装物品一旦受辐
包装件怕雨淋免费标准下载网bzxz
一个单元货物
不能翻滚运输包装
见4.2.3c）
使用示例
备注/示例
本标志应标在实际的重心位置上序号
标志名称
此面禁用手推
禁用叉车
由此夹起
此处不能卡夹
堆码重量极限
堆码层数极限
标志图形
GB191—2000
表1（续）
搬运货物时此面禁
放手推车
不能用升降叉车搬
运的包装件
表明装运货物时夹
健放置的位置
表明装卸货物时此
处不能用夹钳来持
表明该运输包装件
所能承受的最大重
量极限
相同包装的最大堆
码层数·表示层数
见4.2.3d)
备注/示例
标志名称
禁止堆码
由此吊起
温度极限
标志图形
GB191—2000
表1（完）
该包装件不能堆码
并且其上也不能放
置其他负载
起吊货物时挂链条
的位置
表明运输包装件应
该保持的温度极限
表2标志尺寸
见4.2.3e)。
使用示例：
备注/示例
本标志应标在实际的起吊位置上。6
