GB 201—2000 铝酸盐水泥

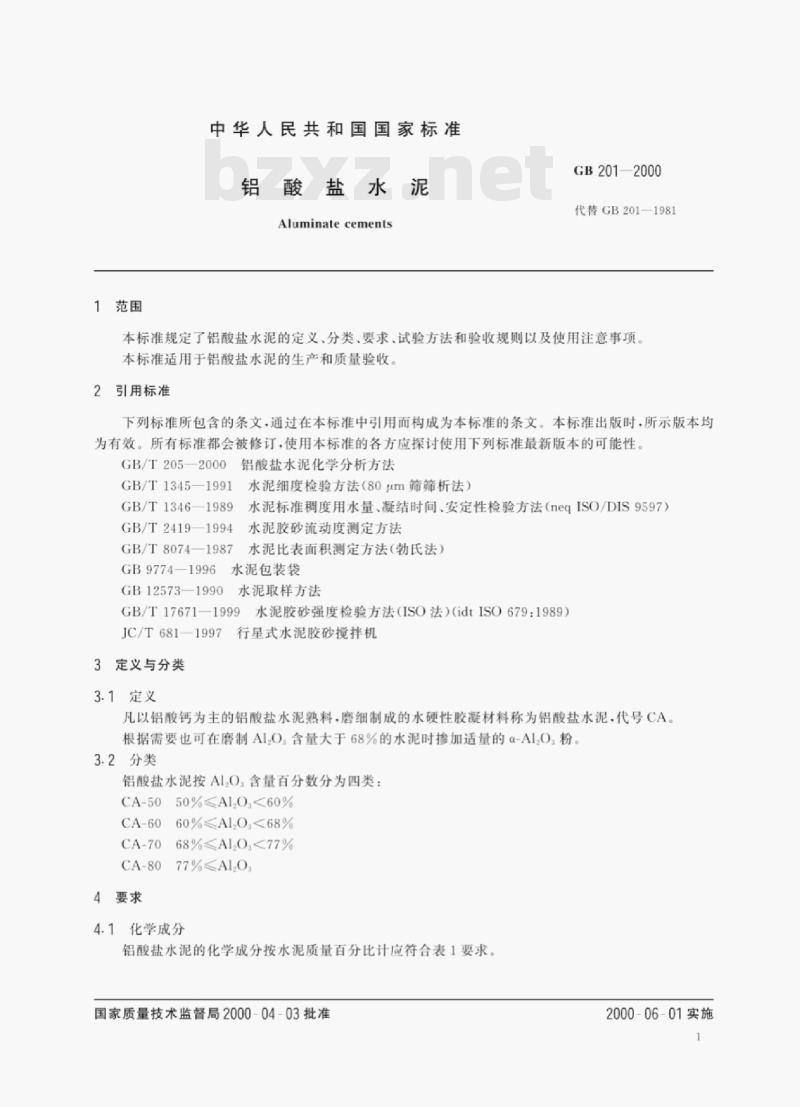

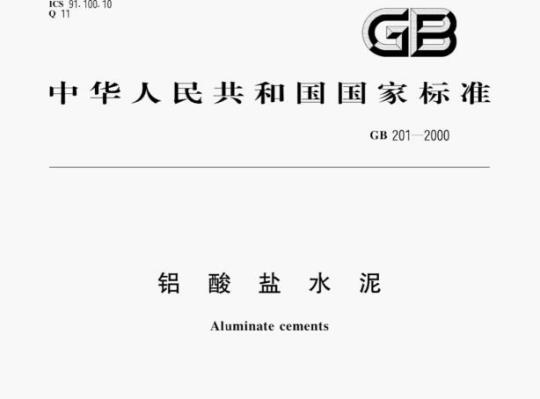

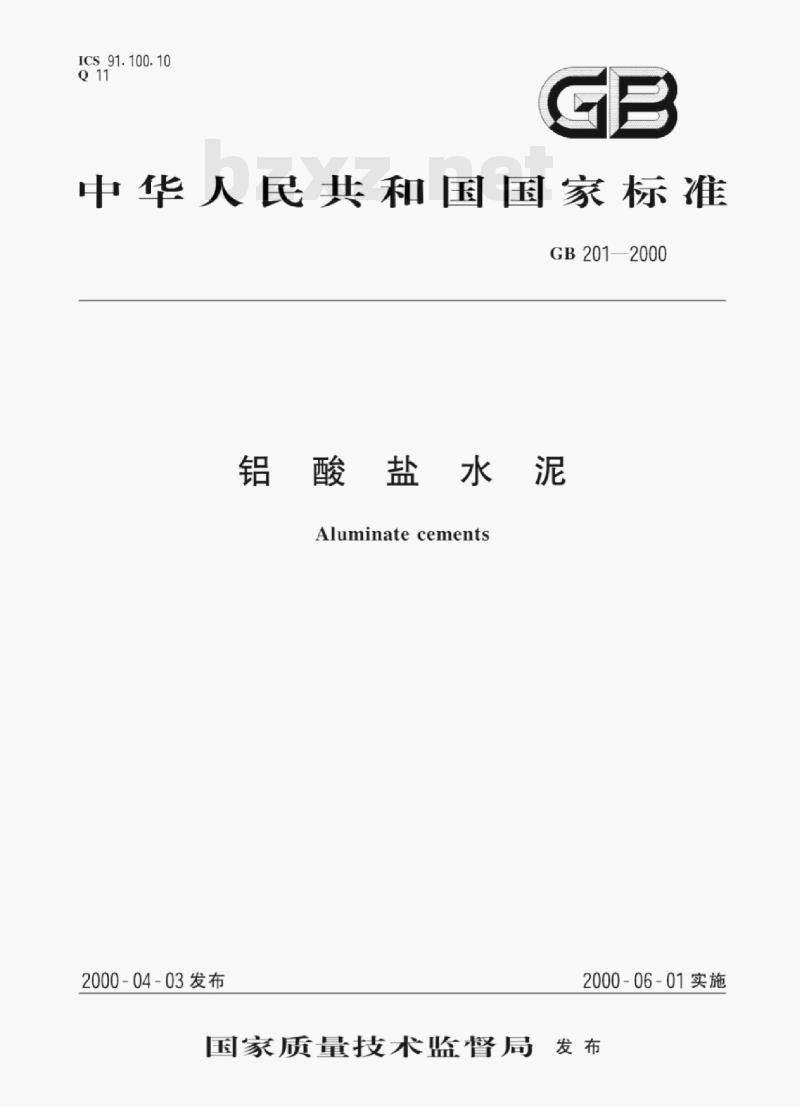

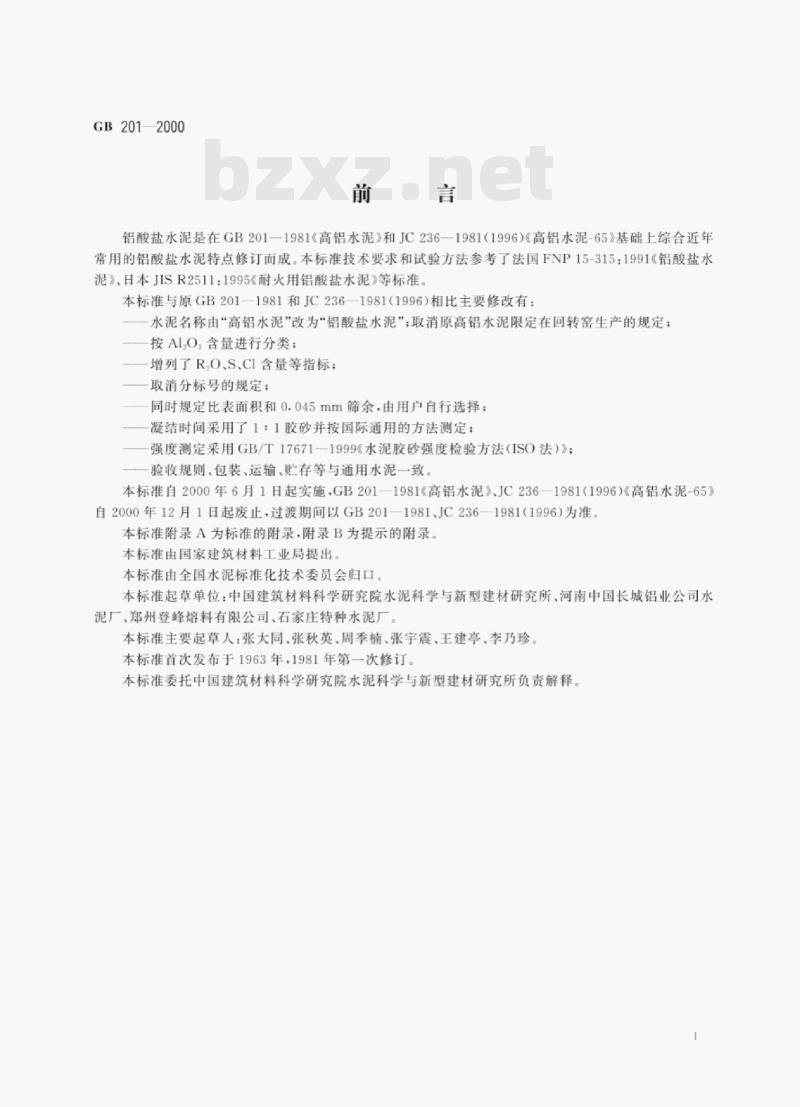

ICS 91.100.10 Q11 GB 中华人民共和国国家标准 GB 201—2000 铝酸盐水泥 Aluminate cements 2000-04-03发布 2000-06-01实施 国家质量技术监督局 发布 前言 铝酸盐水泥是在GB 201—1981《高铝水泥》和JC 236—1981（1996）《高铝水泥-65》基础上综合修订而成。标准参考法国FNP 15-315：1991《铝酸盐水泥》及日本JIS R 2511：1995等标准。 本次修订主要变化包括： 1. 水泥名称由“高铝水泥”改为“铝酸盐水泥”； 2. 取消回转窑生产限定； 3. 按Al2O3含量分类； 4. 增列R2O、S、Cl等指标； 5. 取消分标号规定； 6. 比表面积与0.045mm筛余由用户选择； 7. 凝结时间采用1:1胶砂并按国际方法测定； 8. 强度按GB/T 17671—1999（ISO法）检验； 9. 验收、包装、运输、贮存与通用水泥一致。 本标准自2000年6月1日起实施，原GB 201—1981及JC 236—1981（1996）同时废止。 1 范围 本标准规定了铝酸盐水泥的定义、分类、要求、试验方法、验收规则及使用注意事项。 本标准适用于铝酸盐水泥的生产与质量验收。 2 引用标准 下列标准文件通过引用成为本标准组成部分： GB/T 205—2000 铝酸盐水泥化学分析方法 GB/T 1345—1991 水泥细度检验方法（80μm筛析法） GB/T 1346—1989 水泥标准稠度用水量、凝结时间、安定性检验方法 GB/T 2419—1994 水泥胶砂流动度测定方法 GB/T 8074—1987 水泥比表面积测定方法（勃氏法） GB 9774—1996 水泥包装袋 GB 12573—1990 水泥取样方法 GB/T 17671—1999 水泥胶砂强度检验方法（ISO法） JC/T 681—1997 行星式水泥胶砂搅拌机 3 定义与分类 3.1 定义 凡以铝酸钙为主要矿物组成的水硬性胶凝材料称为铝酸盐水泥，代号CA。根据需要，在磨制Al2O3含量大于68%的水泥时，可掺加适量α-Al2O3粉。 3.2 分类 铝酸盐水泥按Al2O3含量分为四类： CA-50：50% ≤ Al2O3 < 60% CA-60：60% ≤ Al2O3 < 68% CA-70：68% ≤ Al2O3 < 77% CA-80：Al2O3 ≥ 77% 4 要求 4.1 化学成分 铝酸盐水泥化学成分按质量百分比应符合规定要求（略表）： 不同类型CA-50、CA-60、CA-70、CA-80对应Al2O3、SiO2、Fe2O3及R2O（Na2O+0.658K2O）等指标均有相应限值。 4.2 物理性能 4.2.1 细度：按规定方法检验并满足相应指标要求。
