GB/T 18603-2001 天然气计量系统技术要求

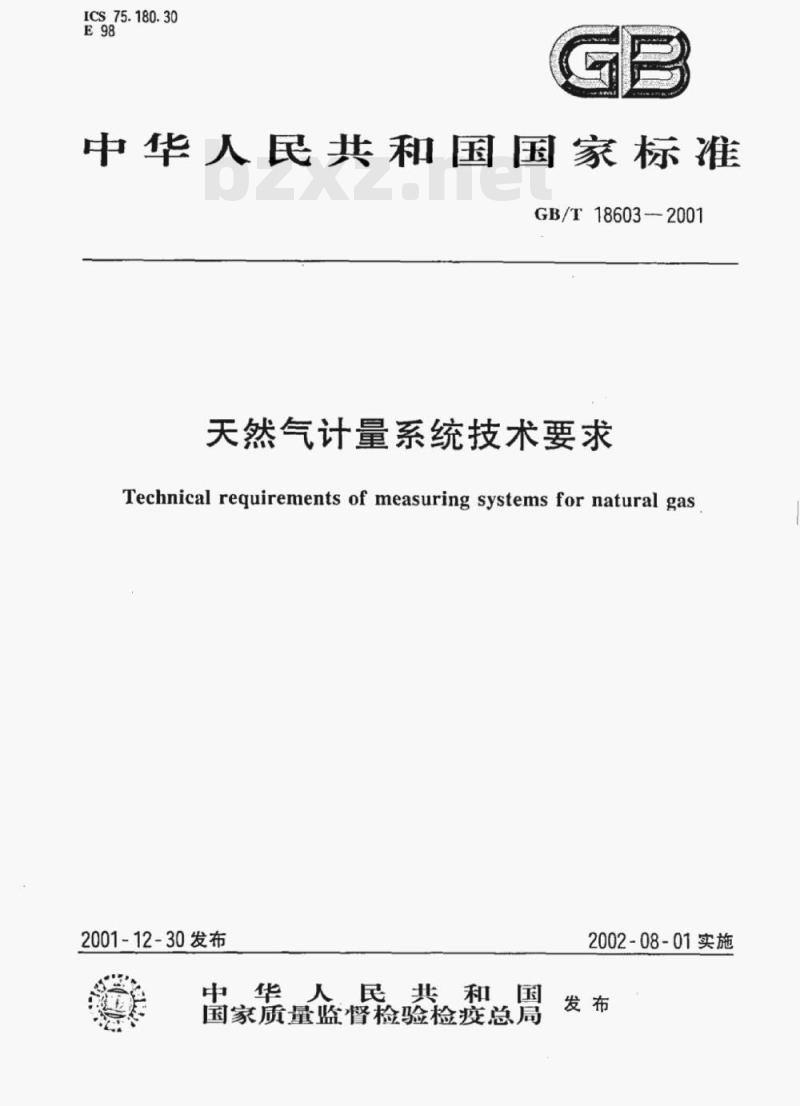

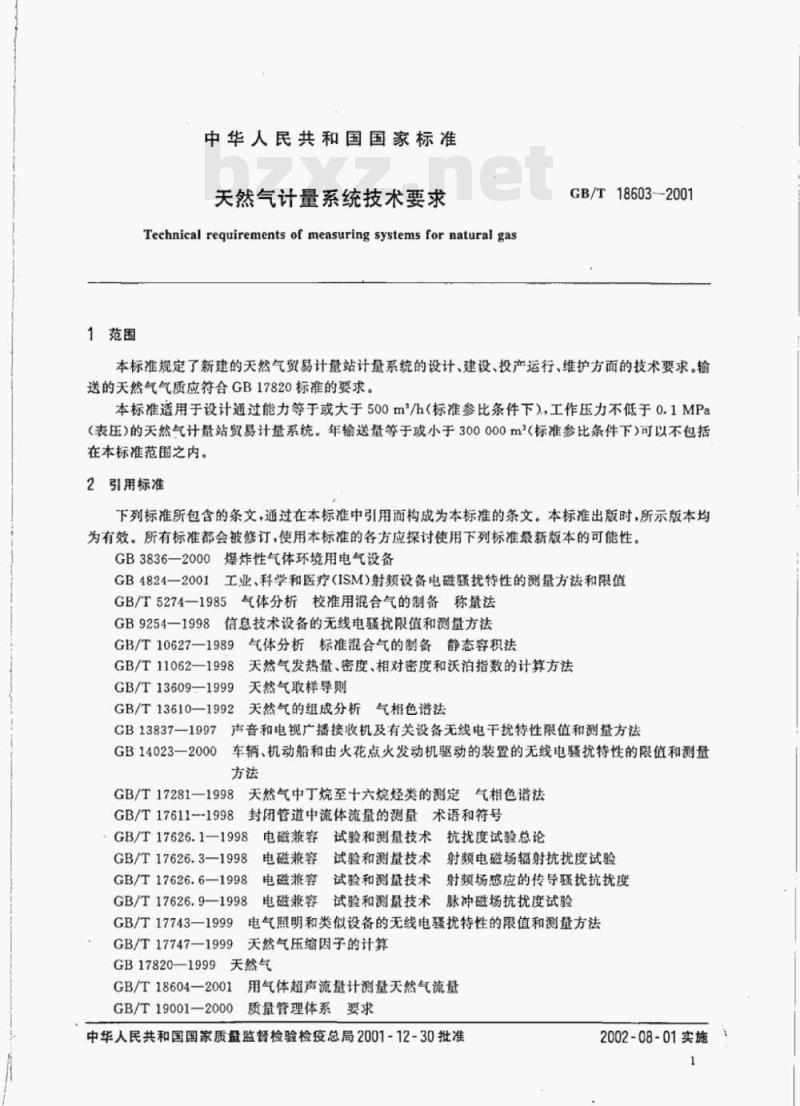

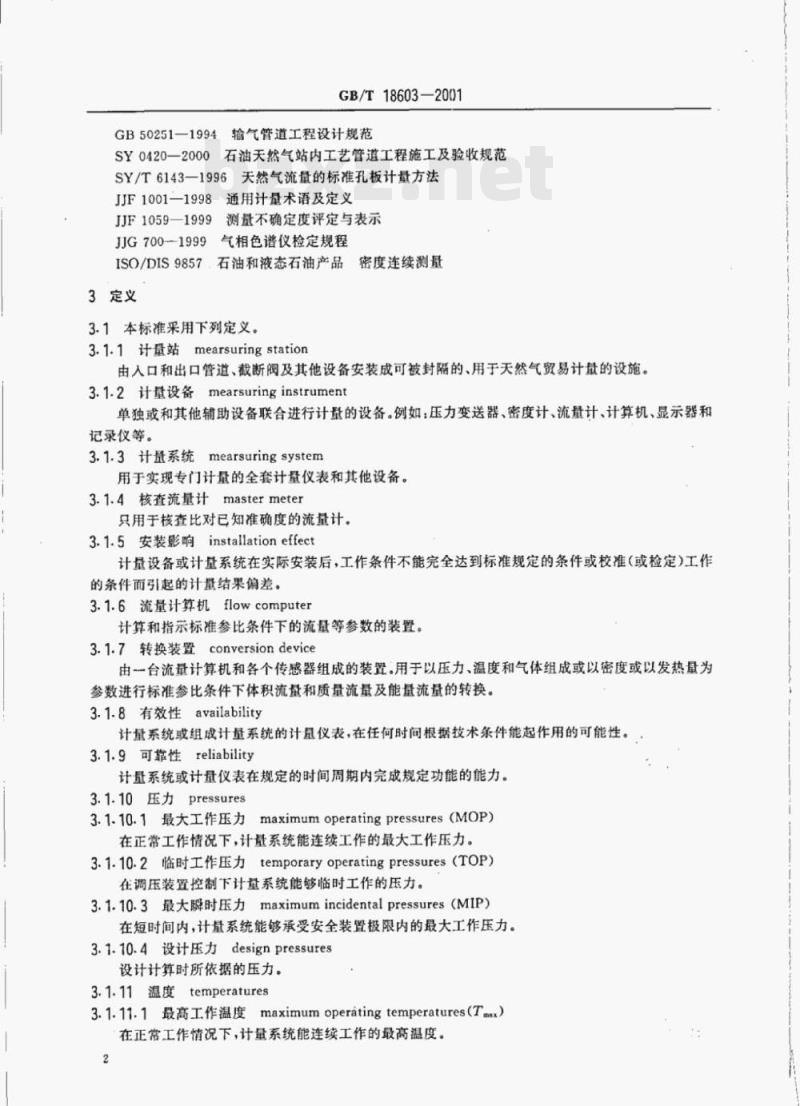

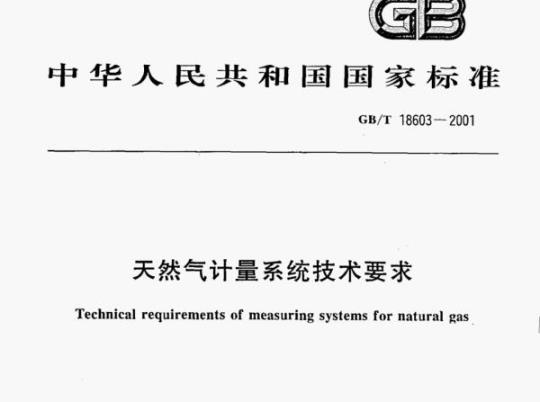

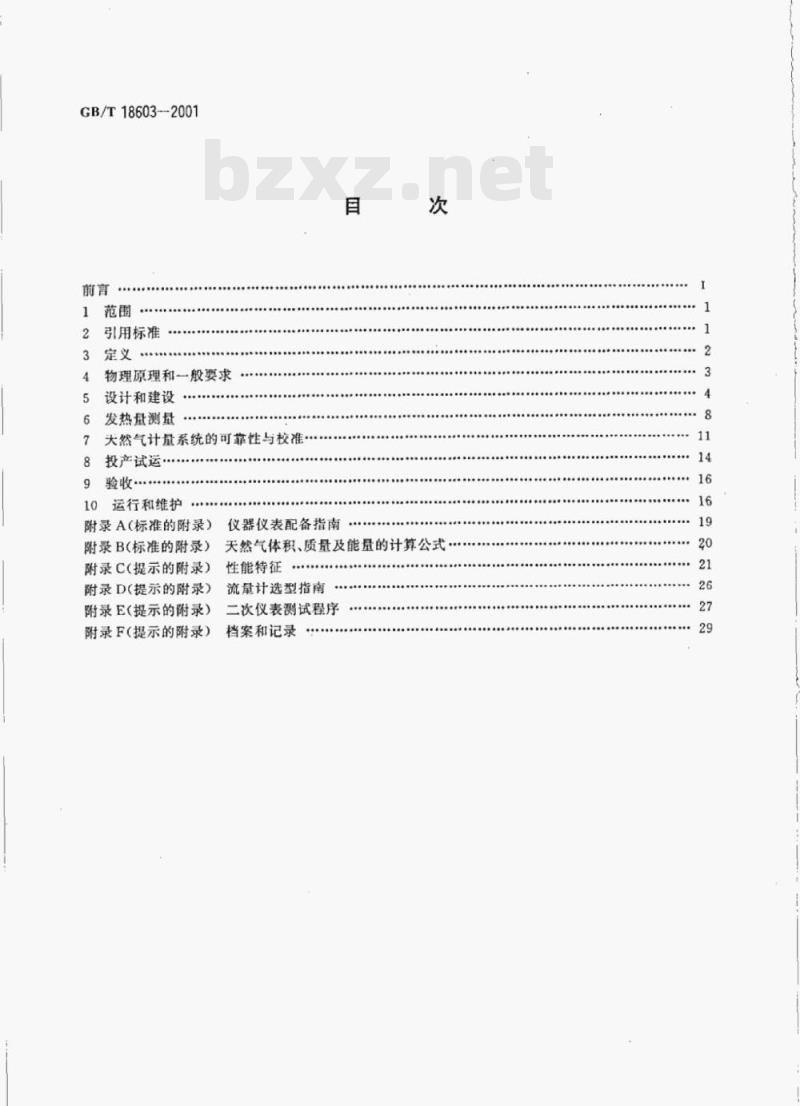

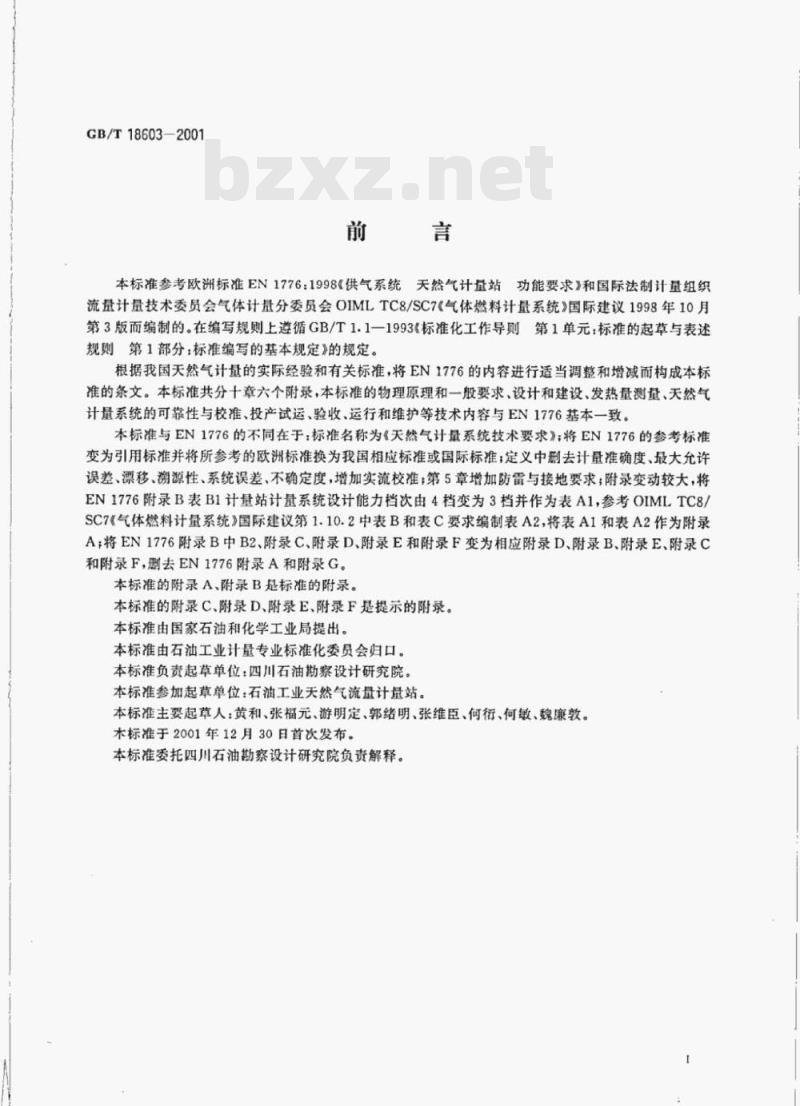

ICS 75.180.30 E98 中华人民共和国国家标准 GB/T 18603-2001 天然气计量系统技术要求 Technical requirements of measuring systems for natural gas 2001-12-30发布 2002-08-01实施 中华人民共和国国家质量监督检验检疫总局 发布 前言 本标准参考欧洲标准EN 1776:1998《供气系统天然气计量站功能要求》和OIML TC8/SC7《气体燃料计量系统》国际建议编制，并结合我国天然气计量实际经验进行修订。编写规则遵循GB/T 1.1—1993标准。 本标准共分十章及六个附录，主要内容包括计量系统的物理原理、设计建设、发热量测量、可靠性与校准、投产试运行、验收及运行维护等。 本标准与EN 1776的主要差异包括：调整标准名称为《天然气计量系统技术要求》；引用标准替代参考标准；对定义内容进行删减与补充；增加防雷与接地要求；附录结构与内容进行了调整优化。 本标准的附录A、附录B为标准性附录，其余为提示性附录。 本标准由国家石油和化学工业局提出，由石油工业计量专业标准化委员会归口。 主要起草单位：四川石油勘察设计研究院、石油工业天然气流量计量站。 主要起草人：黄和、张福元、游明定、郭绪明、张维臣、何衍、何敏、魏廉敦。 本标准于2001年12月30日首次发布。 1 范围 本标准规定了新建天然气贸易计量站计量系统在设计、建设、投产运行、维护方面的技术要求。输送天然气气质应符合GB 17820标准要求。 本标准适用于设计通过能力≥500m³/h（标准参比条件下）、工作压力不低于0.1MPa（表压）的天然气计量站贸易计量系统。年输送量≤300000m³（标准参比条件下）的系统可不包括在本标准范围内。 2 引用标准 下列标准所包含的条文通过引用构成本标准的条文。 GB 3836—2000 爆炸性气体环境用电气设备 GB 4824—2001 工业、科学和医疗（ISM）射频设备电磁骚扰特性 GB/T 5274—1985 气体分析校准用混合气制备（称量法） GB 9254—1998 信息技术设备无线电骚扰限值和测量方法 GB/T 10627—1989 气体分析标准混合气制备（静态容积法） GB/T 11062—1998 天然气发热量、密度、相对密度和沃泊指数计算方法 GB/T 13609—1999 天然气取样导则 GB/T 13610—1992 天然气组成分析（气相色谱法） GB 13837—1997 声音和电视广播接收设备无线电干扰特性 GB 14023—2000 车辆、机动船及火花点火发动机相关电磁要求 3 定义 （原文为章节目录结构，未完整展开） 4 物理原理和一般要求 （原文为章节目录结构，未展开） 5 设计和建设 （原文为章节目录结构，未展开） 6 发热量测量 （原文表述为“发热盘测量”，结合语义整理为发热量测量） 7 天然气计量系统的可靠性与校准、投产试运行 8 验收 9 运行和维护 附录A（标准的附录）仪器仪表配备指南 附录B（标准的附录）天然气体积质量及能量计算公式 附录C（提示的附录）性能特征 附录D（提示的附录）流量计选型指南 附录E（提示的附录）二次仪表测试程序 附录F（提示的附录）档案和记录
