GB/T 50114—2001 暖通空调制图标准

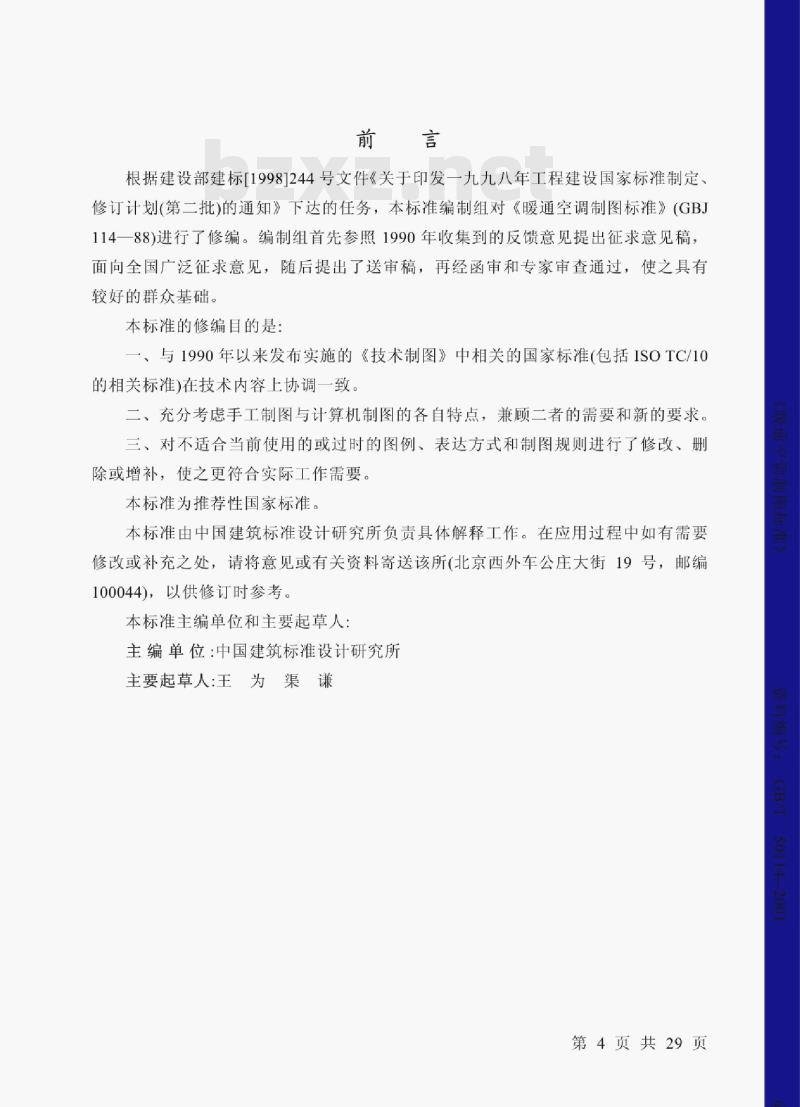

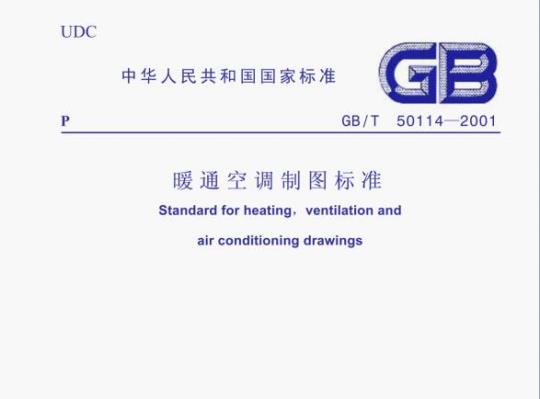

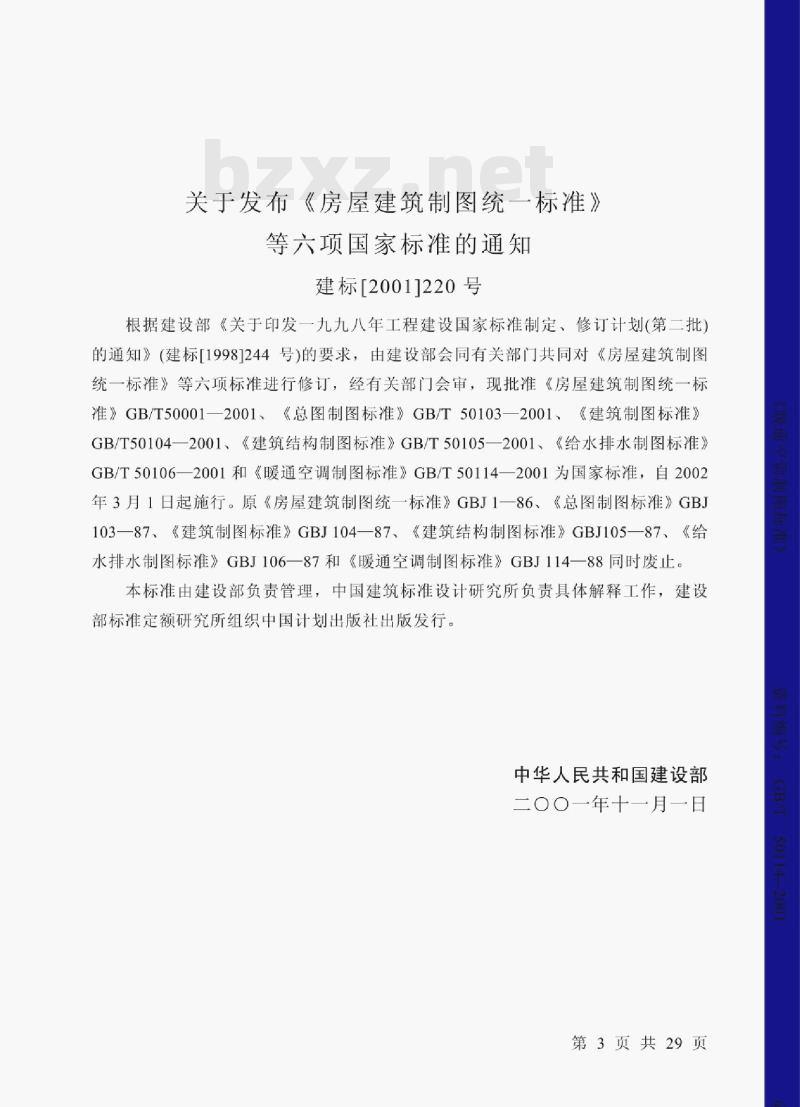

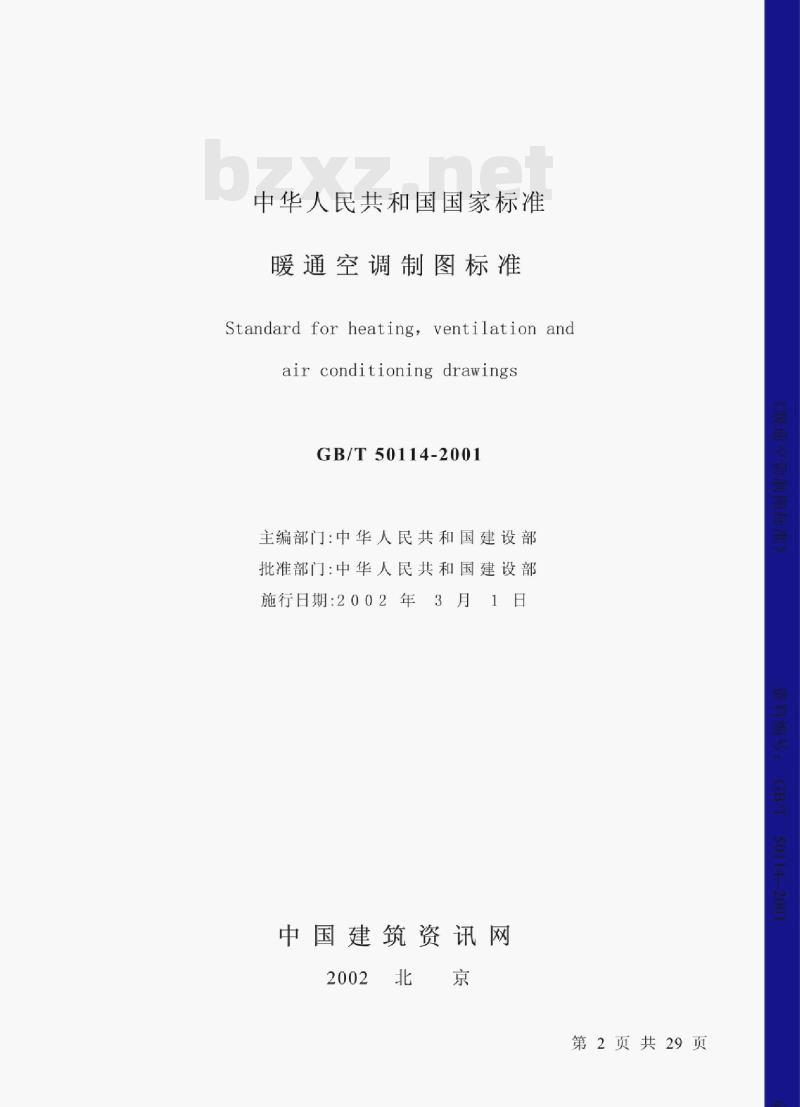

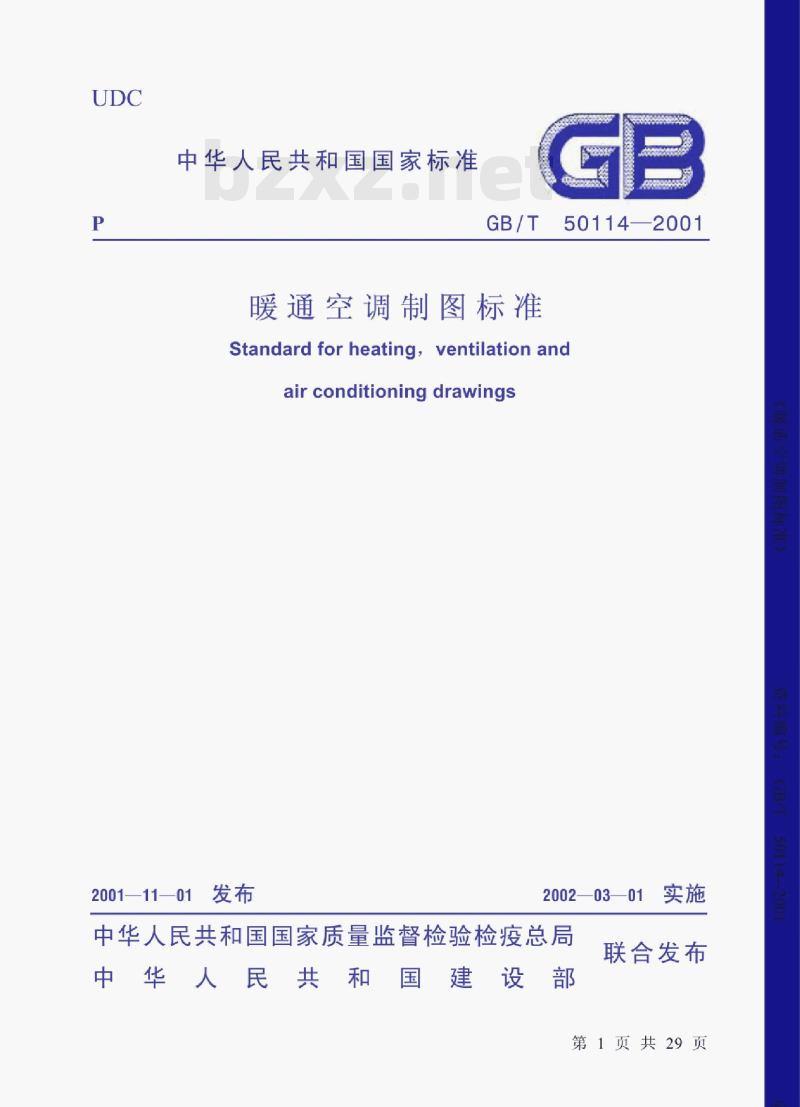

UDC P 中华人民共和国国家标准 GB/T 50114—2001 暖通空调制图标准 Standard for heating, ventilation and air conditioning drawings 2001-11-01发布 2002-03-01实施 中华人民共和国国家质量监督检验检疫总局 中华人民共和国建设部 联合发布 中华人民共和国国家标准 暖通空调制图标准 GB/T 50114—2001 主编部门：中华人民共和国建设部 批准部门：中华人民共和国建设部 施行日期：2002年3月1日 关于发布《房屋建筑制图统一标准》等六项国家标准的通知（建标[2001]220号） 根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划（第二批）的通知》（建标[1998]244号）要求，由建设部会同有关部门共同对相关制图标准进行修订。经审查批准，《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001、《暖通空调制图标准》GB/T 50114—2001为国家标准，自2002年3月1日起施行。原相应旧版标准同时废止。 本标准由建设部负责管理，中国建筑标准设计研究所负责解释，建设部标准定额研究所组织出版发行。 中华人民共和国建设部 二〇〇一年十一月一日 前言 根据建设部建标[1998]244号文件要求，本标准对《暖通空调制图标准》（GBJ114—88）进行了修订。修订过程中广泛征求意见并经专家审查，使标准具有较好的适用基础。 本次修订目标： 一、与相关国家技术制图标准协调一致； 二、兼顾手工制图与计算机制图的不同特点； 三、修订过时或不适用的图例与表达方式，使其更符合工程实际需要。 本标准为推荐性国家标准。 主编单位：中国建筑标准设计研究所 主要起草人：王为渠、谦 1 总则 1.0.1 为统一暖通空调专业制图规则，保证制图质量，提高制图效率，使图面清晰、简明，符合设计、施工及存档要求，适应工程建设需要，制定本标准。 1.0.2 本标准适用于手工制图与计算机制图方式绘制的图样。 1.0.3 本标准适用于暖通空调专业工程制图，包括新建、改建、扩建工程设计图、竣工图、实测图及通用设计图、标准设计图。 1.0.4 暖通空调专业制图除应符合本标准外，还应符合《房屋建筑制图统一标准》GB/T 50001—2001及国家现行有关强制性标准规定。 2 一般规定 2.1 图线 图线的基本宽度及线宽组应根据图样比例、类别及用途确定。
