GB/T 5290. 1—2001.Die sinking electro-discharge machines (EDM)—Parameters—Part 1:Single column machines(cross slide table type and fixed table type).
1范围
GB/T 5290. 1规定了单立柱电火花成形机的参数。本标准适用于新设计的电火花成形机。
2引用标准
下列标准所包含的条文,通过在本标准中引用面构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 321—-1980优先数和优先数系
GB/T 14896.2---1994特种加工机床术语放电加工机床
3定义
本标准除采用GB/T 14896.2中定义外,还采用下列定义。
3.1台面宽度(B)table width
工作台台面的宽度。
3.2台面长度(L)table length工作台台面的长度。
3.3电极安装板至台面距离(H)distance of electrode platen to table
电极安装板端面至工作台台面的最大距离。
4参数
1范围
GB/T 5290. 1规定了单立柱电火花成形机的参数。本标准适用于新设计的电火花成形机。
2引用标准
下列标准所包含的条文,通过在本标准中引用面构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 321—-1980优先数和优先数系
GB/T 14896.2---1994特种加工机床术语放电加工机床
3定义
本标准除采用GB/T 14896.2中定义外,还采用下列定义。
3.1台面宽度(B)table width
工作台台面的宽度。
3.2台面长度(L)table length工作台台面的长度。
3.3电极安装板至台面距离(H)distance of electrode platen to table
电极安装板端面至工作台台面的最大距离。
4参数
标准图片预览
标准内容
ICS_25.080.99
中华人民共和国国家标准
GB/T5290.1—2001
电火花成形机
第1部分：单立柱机床
（十字工作台型和固定工作台型）Die sinking electro-discharge machines (EDM)-Parameters--Part .Single column machines(cross slidetabletypeand fixedtabletype)2001-07-20发布
中华人民共和国
国家质量监督检验检疫总局
2002-03-01实施
GB/T5290.1—2001

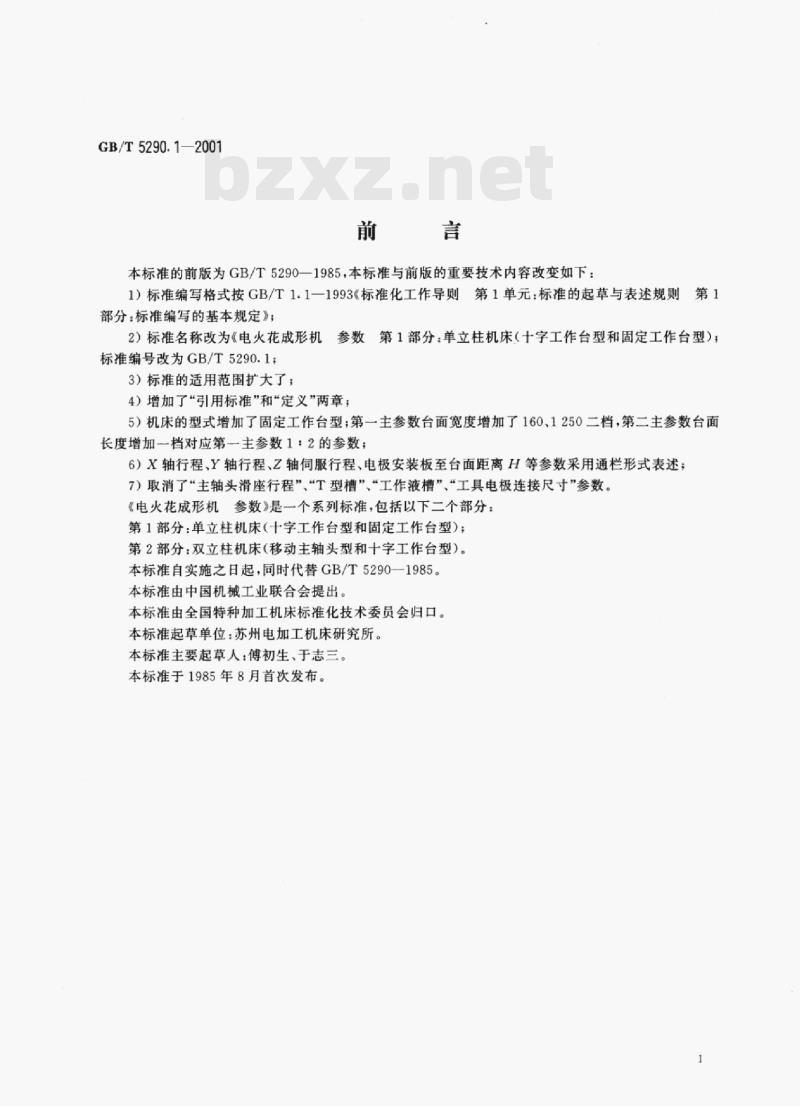

本标准的前版为GB/T5290—1985，本标准与前版的重要技术内容改变如下：1）标准编写格式按GB/T1.1一1993《标准化工作导则第1单元：标准的起草与表述规则第1
部分：标准编写的基本规定》；2）标准名称改为《电火花成形机参数第1部分：单立柱机床（十字工作台型和固定工作台型）；标准编号改为GB/T5290.1；
3）标准的适用范围扩大了；
4）增加了“引用标准”和“定义”两章；5）机床的型式增加了固定工作台型：第一主参数台面宽度增加了160，1250二档，第二主参数台面长度增加一档对应第一主参数1：2的参数：6）X轴行程、Y轴行程、Z轴伺服行程、电极安装板至台面距离H等参数采用通栏形式表述：7）取消了“主轴头滑座行程”“T型槽”“工作液槽”、“工具电极连接尺寸”参数。《电火花成形机参数》是一个系列标准，包括以下二个部分：第1部分：单立柱机床（十字工作台型和固定工作台型）；第2部分：双立柱机床（移动主轴头型和十字工作台型）。本标准自实施之日起，同时代替GB/T5290一1985。本标准由中国机械工业联合会提出。本标准由全国特种加工机床标准化技术委员会归口。本标准起草单位：苏州电加工机床研究所。本标准主要起草人：傅初生，于志三。本标准于1985年8月首次发布。

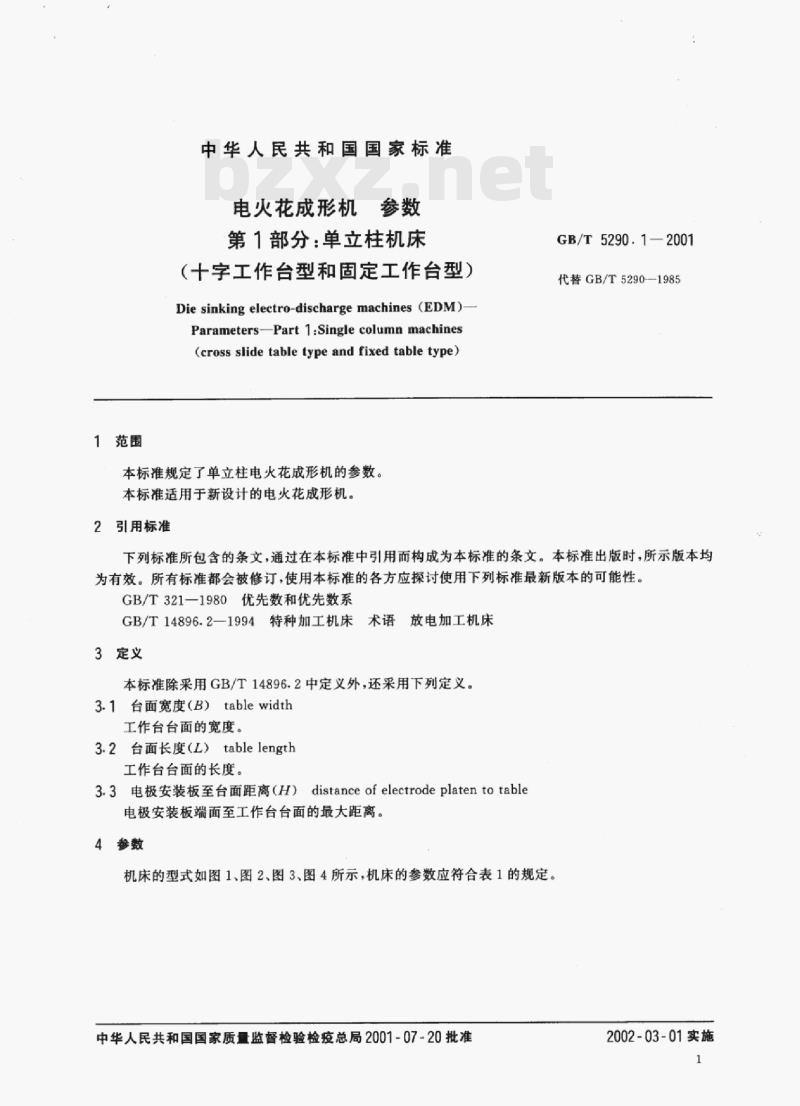

1范围
中华人民共和国国家标准
电火花成形机
第1部分：单立柱机床
（十字工作台型和固定工作台型）Die sinking electro-discharge machines (EDM)Parameters-Part 1:Single column machines(cross slide table type and fixed table type)本标准规定了单立柱电火花成形机的参数。本标准适用于新设计的电火花成形机。2引用标准
GB/T5290.1—2001
代替GB/T5290-1985
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T321-1980优先数和优先数系GB/T14896.2-1994特种加工机床术语放电加工机床3定义
本标准除采用GB/T14896.2中定义外，还采用下列定义。3.1台面宽度（B）tablewidth
工作台台面的宽度。
3-2台面长度（L）tablelength
工作台台面的长度。
3.3电极安装板至台面距离（H）distanceofelectrodeplatentotable电极安装板端面至工作台台面的最大距离。4参数

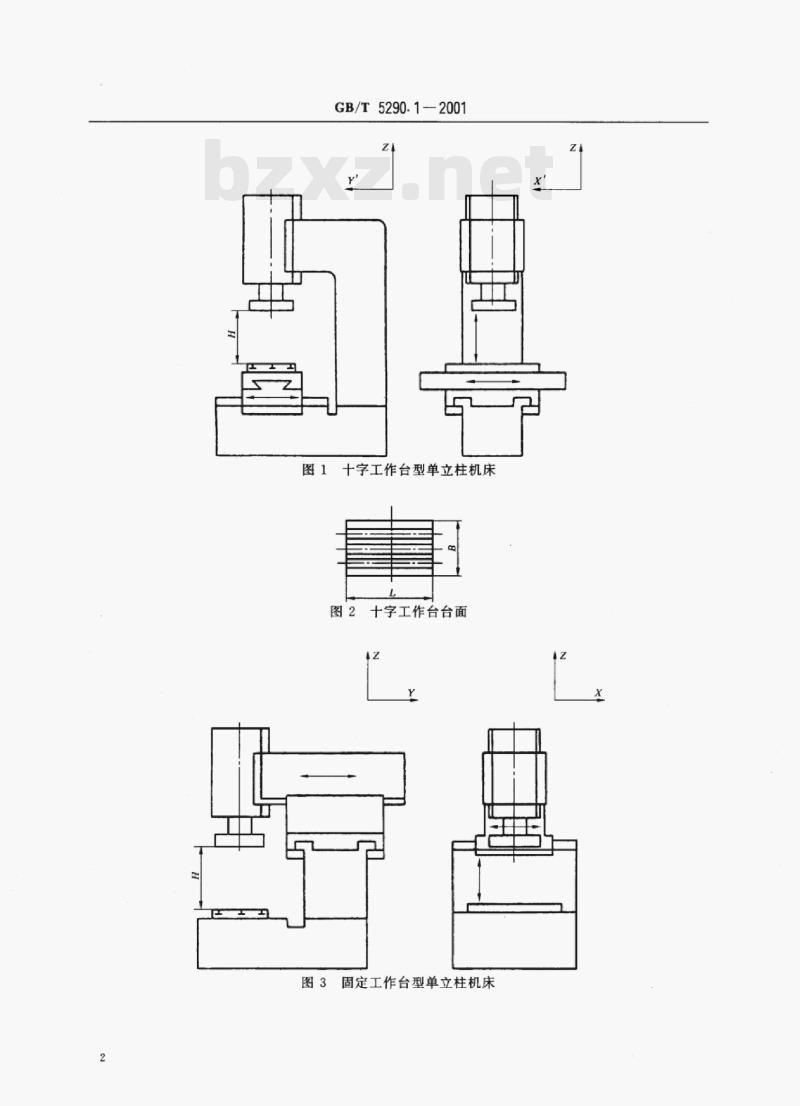

机床的型式如图1、图2、图3、图4所示，机床的参数应符合表1的规定。中华人民共和国国家质量监督检验检疫总局2001-07-20批准2002-03-01实施
GB/T5290.12001
十字工作台型单立柱机床
十字工作台台面
图3固定工作台型单立柱机床
台面宽度B
台面长度L
最大工件质量
Y轴行程
X轴行程免费标准下载网bzxz
Z轴伺服行程
电极安装板至
台面距离H
最大电极质量
GB/T5290.1—2001

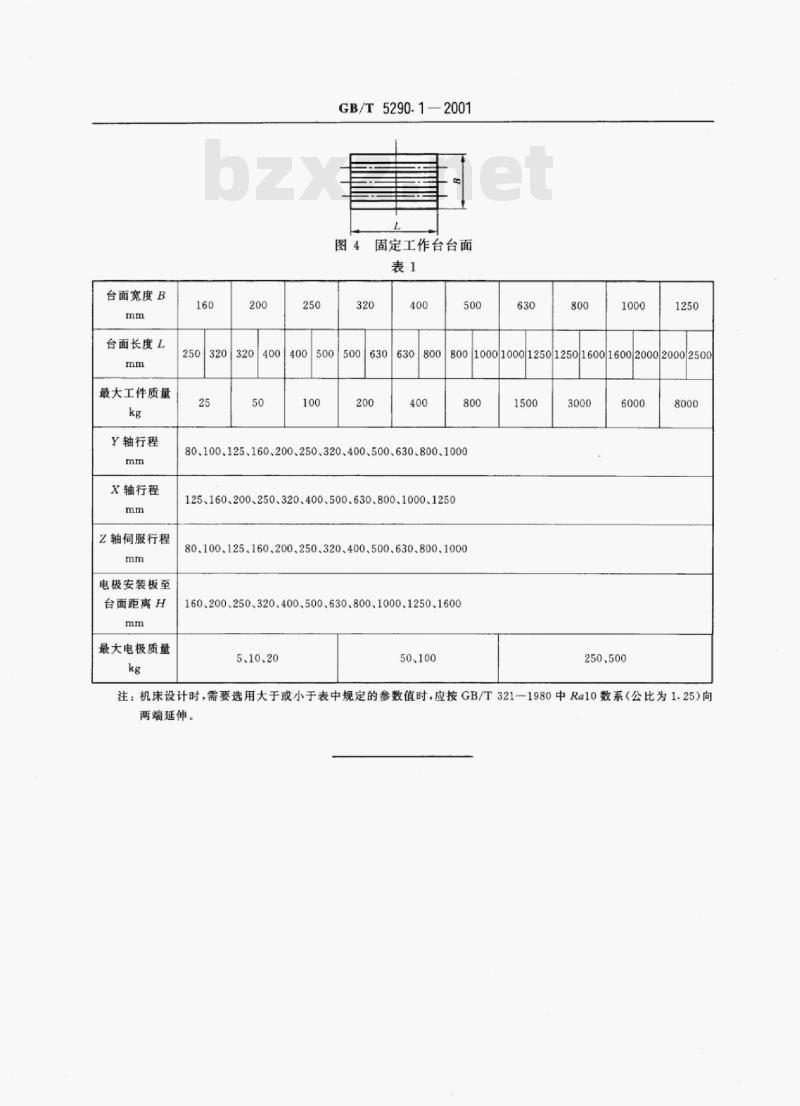

固定工作台台面
250320320400
630800
8001000100012501250|16001600|20002000|2500400
80、100、125、160、200、250、320、400、500、630、800、1000125.160.200.250.320.400.500.630.800.1000,125080.100.125.160、200.250.320.400、500.630.800.1000160.200、250.320、400、500.630、800.1000、1250、16005.10.20
注：机床设计时，需要选用大于或小于表中规定的参数值时，应按GB/T3211980中Ra10数系（公比为1.25）向两端延伸。
GB/T5290.1-2001
中华人民共和国
国家标准
电火花成形机参数
第1部分：单立柱机床
（十字工作台型和固定工作台型）GB/T5290.1—2001
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷新华书店北京发行所发行
各地新华书店经售
开本880×12301/16
字数7千字
印张1/2
2002年2月第一版2002年2月第一次印刷印数1-2000
书号：155066·1-18093定价6.00元网址bzcbs.com
科目594—524
版权专有
侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
