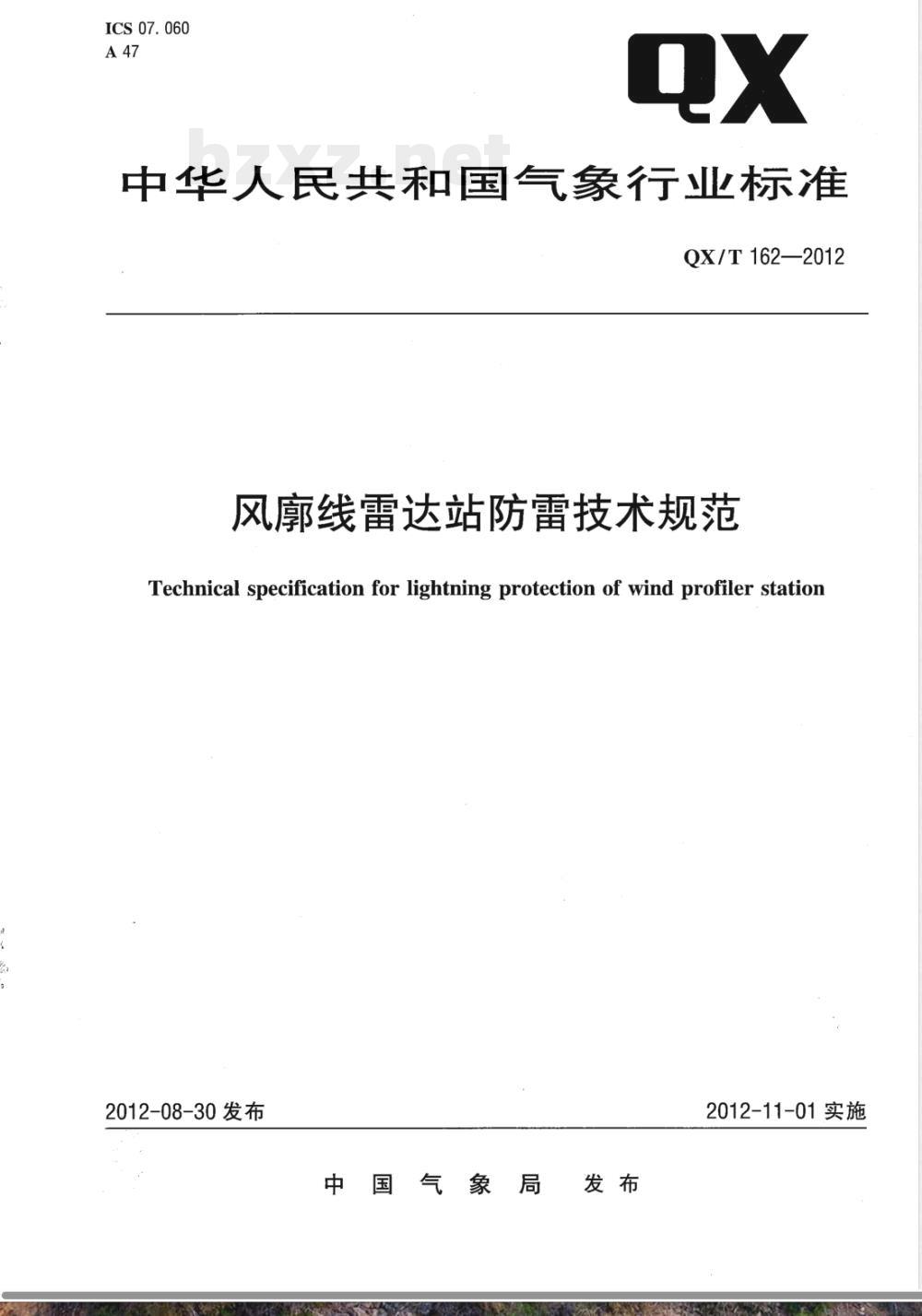

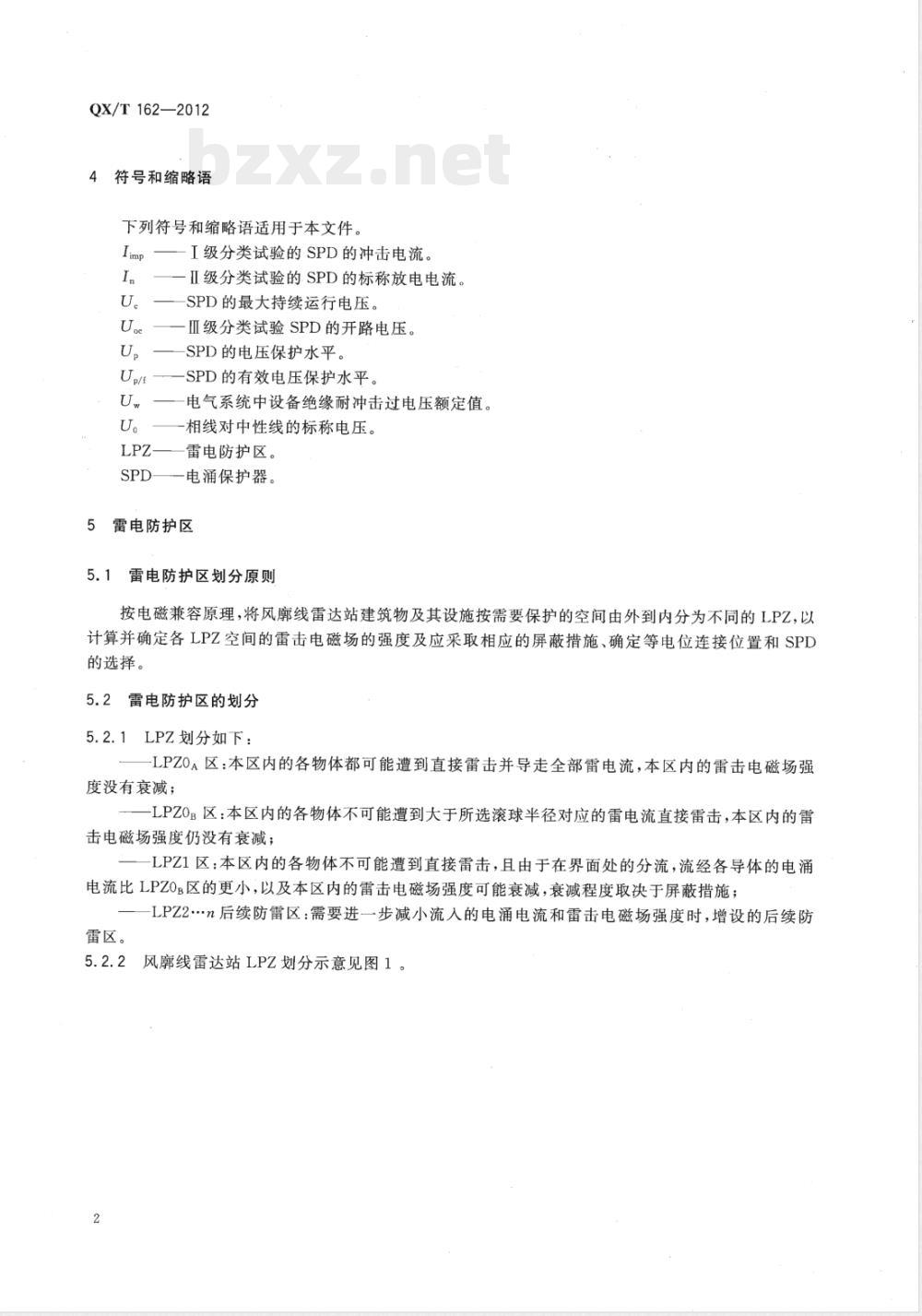

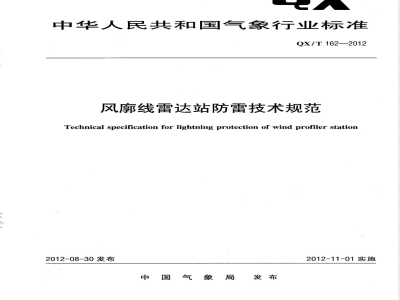

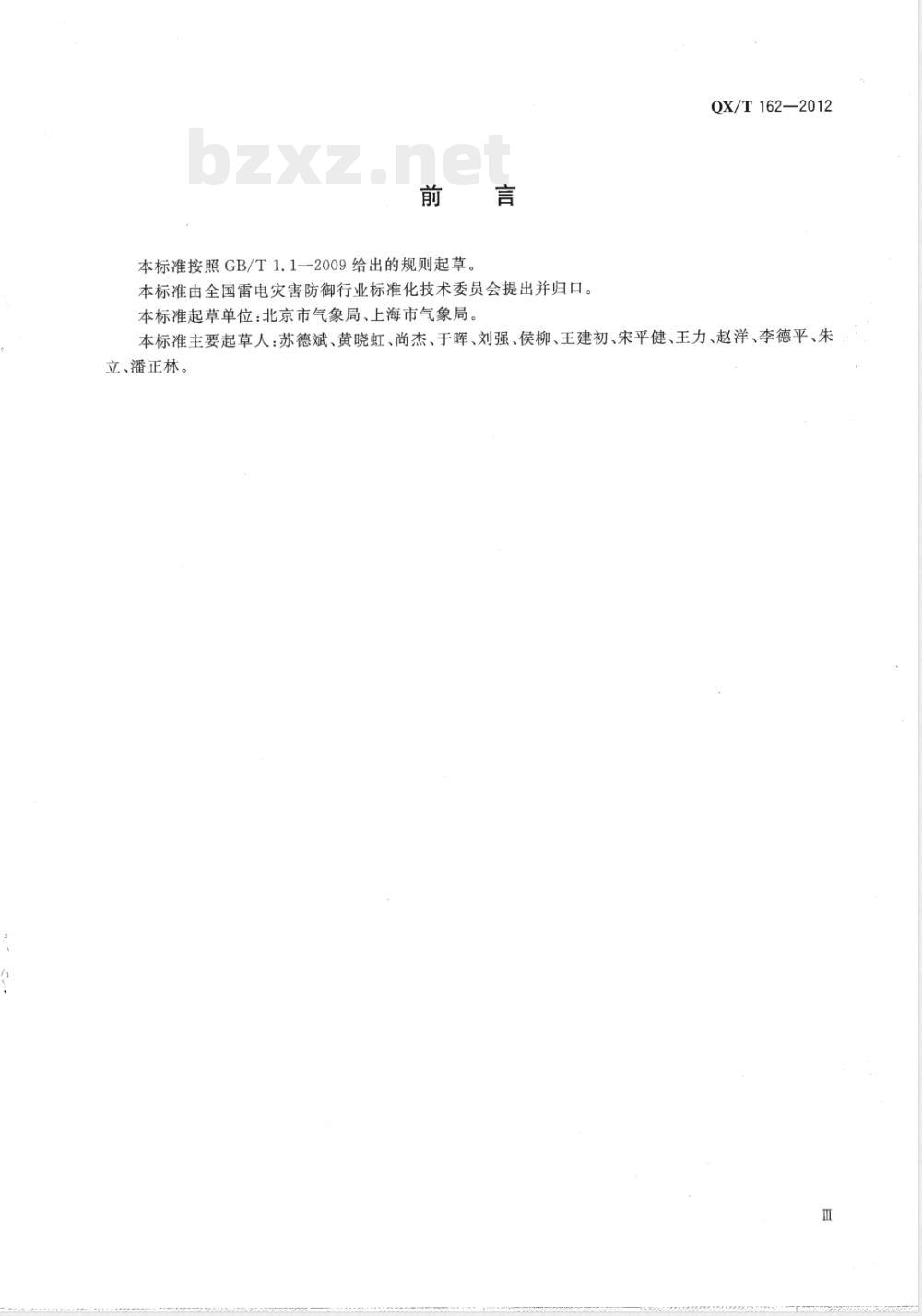

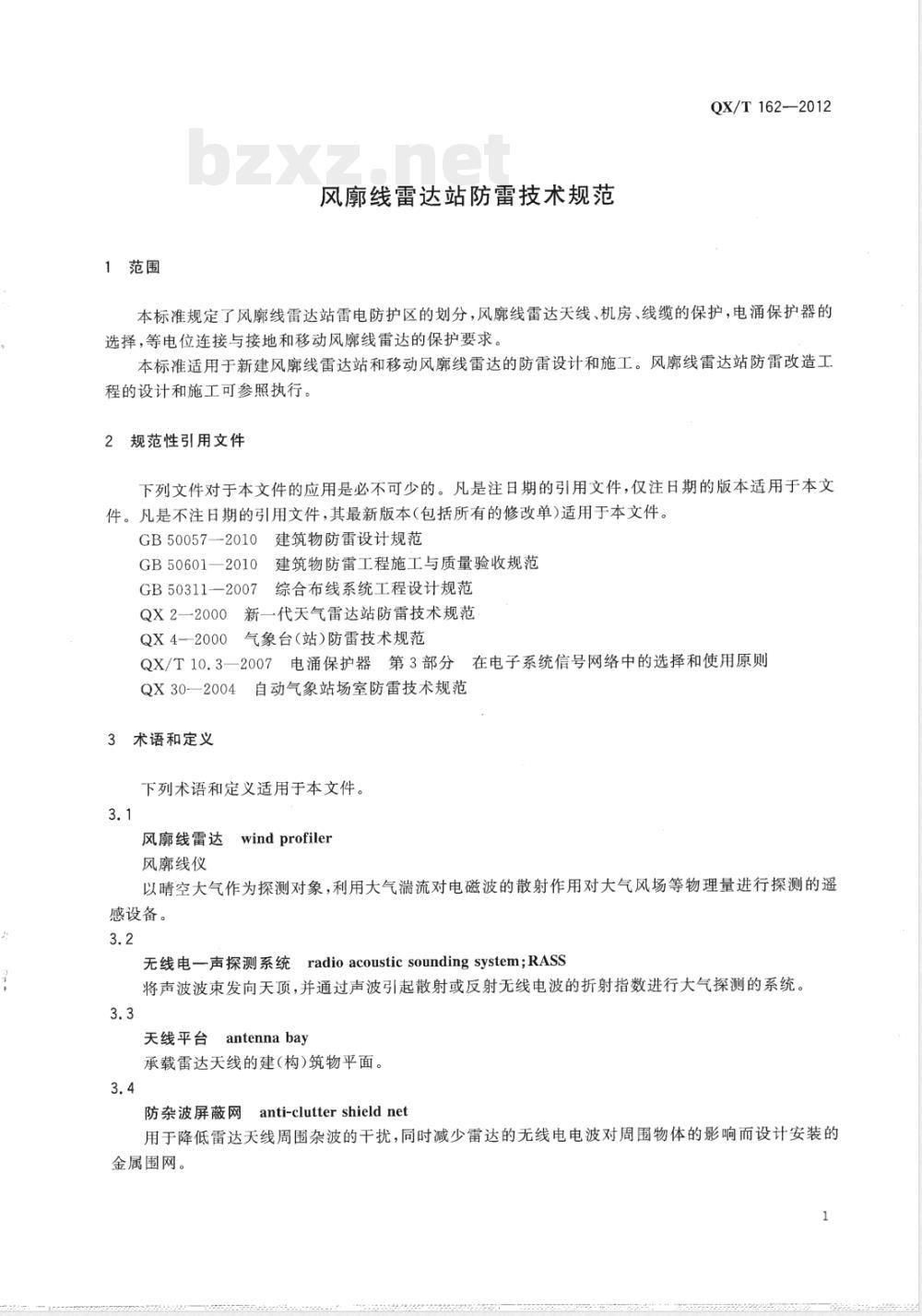

ICS 07.060 A47 QX 中华人民共和国气象行业标准 QX/T 162—2012 风廓线雷达站防雷技术规范 Technical specification for lightning protection of wind profiler station 2012-08-30发布 2012-11-01实施 中国气象局发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国雷电灾害防御行业标准化技术委员会提出并归口。 本标准起草单位：北京市气象局、上海市气象局。 本标准主要起草人：苏德斌、黄晓虹、尚杰、于晖、刘强、侯柳、王建初、宋平健、王力、赵洋、李德平、朱立、潘正林。 1 范围 本标准规定了风廓线雷达站雷电防护区划分、风廓线雷达天线、机房、线缆的保护、电涌保护器的选择、等电位连接与接地以及移动风廓线雷达的防护要求。 本标准适用于新建风廓线雷达站和移动风廓线雷达的防雷设计与施工，防雷改造工程可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB 50057 建筑物防雷设计规范 GB 50601 建筑物防雷工程施工与质量验收规范 GB 50311 综合布线系统工程设计规范 QX 2-2000 新一代天气雷达站防雷技术规范 QX 4-2000 气象台（站）防雷技术规范 QX/T 10.3-2007 电涌保护器第3部分在电子系统信号网络中的选择和使用原则 QX 30-2004 自动气象站场室防雷技术规范 3 术语和定义 3.1 风廓线雷达（wind profiler） 以晴空大气为探测对象，利用大气湍流对电磁波的散射作用对大气风场等物理量进行探测的遥感设备。 3.2 无线电声探测系统（radio acoustic sounding system, RASS） 将声波波束发向天顶，并通过声波引起散射或反射无线电波的折射指数进行大气探测的系统。 3.3 天线平台（antenna bay） 承载雷达天线的建（构）筑物平面。 3.4 防杂波屏蔽网（anti-clutter shield net） 用于降低雷达天线周围杂波干扰，同时减少雷达无线电波对周围物体影响的金属围网。 4 符号和缩略语 Iimp：I级分类试验SPD的冲击电流 In：II级分类试验SPD的标称放电电流 U：SPD最大持续运行电压 Uo：相线对中性线标称电压 Up：SPD电压保护水平 Up/t：SPD有效电压保护水平 LPZ：雷电防护区 SPD：电涌保护器 5 雷电防护区 5.1 雷电防护区划分原则 按电磁兼容原理，将风廓线雷达站建筑物及设施划分为不同雷电防护区（LPZ），用于确定雷击电磁场强度及采取相应屏蔽措施、等电位连接及SPD配置。 5.2 雷电防护区划分 5.2.1 LPZ划分如下： LPZ0A区：本区内物体可能遭受直接雷击并导走全部雷电流，雷击电磁场无衰减； LPZ0B区：本区内物体不可能遭受大于滚球半径对应雷电流的直接雷击，但电磁场仍无衰减； LPZ1区：本区内物体不可能遭受直接雷击，由于分流作用电涌电流更小，电磁场可能衰减，衰减程度取决于屏蔽措施； LPZ2及后续防雷区：用于进一步减小电涌电流和雷击电磁场强度。 5.2.2 风廓线雷达站LPZ划分示意 说明：天线平台、LPS、信号电缆埋地引入、建筑物外墙屏蔽作用、LPZ分界面等电位连接带以及滚球法计算的接闪杆保护范围。 （本部分原文在OCR中截断）
