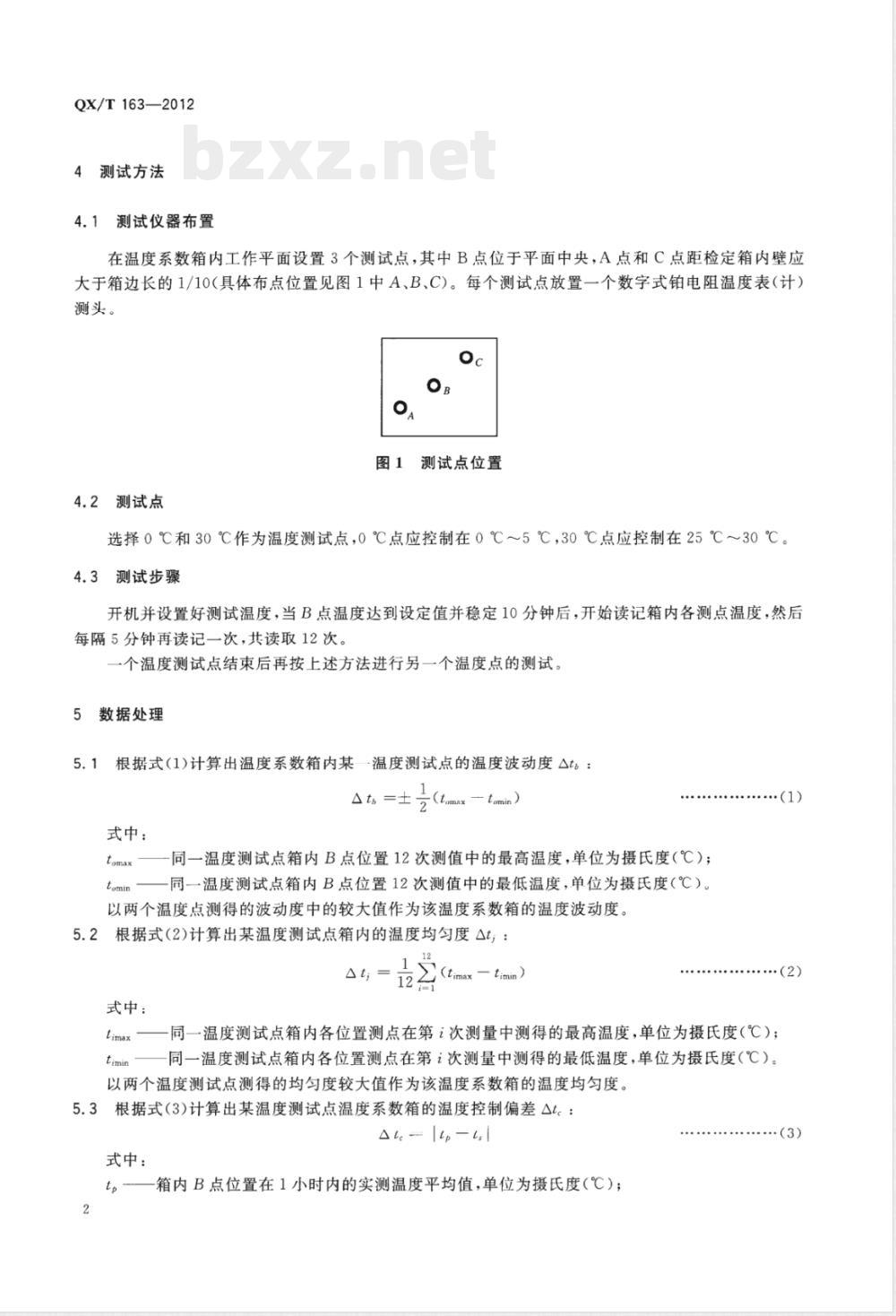

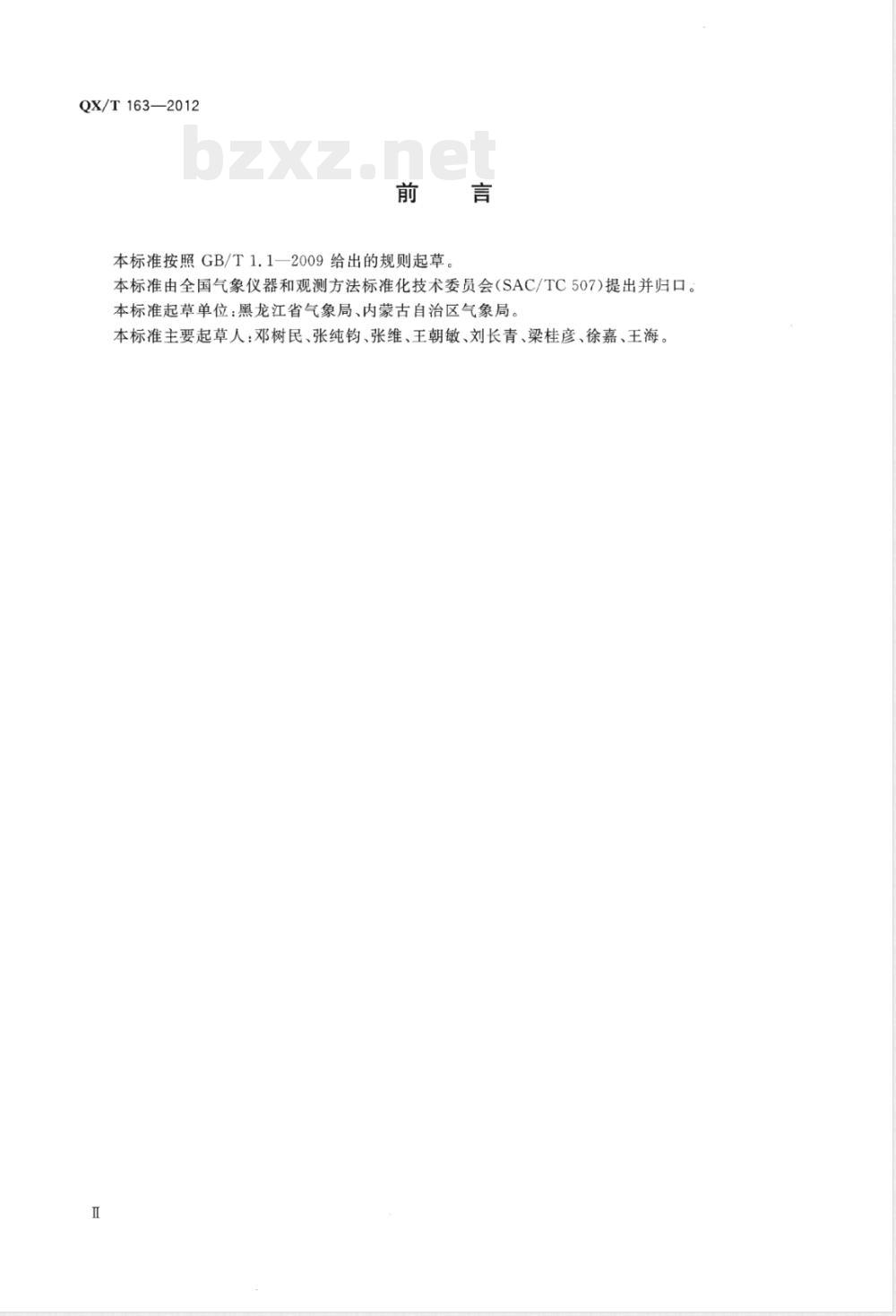

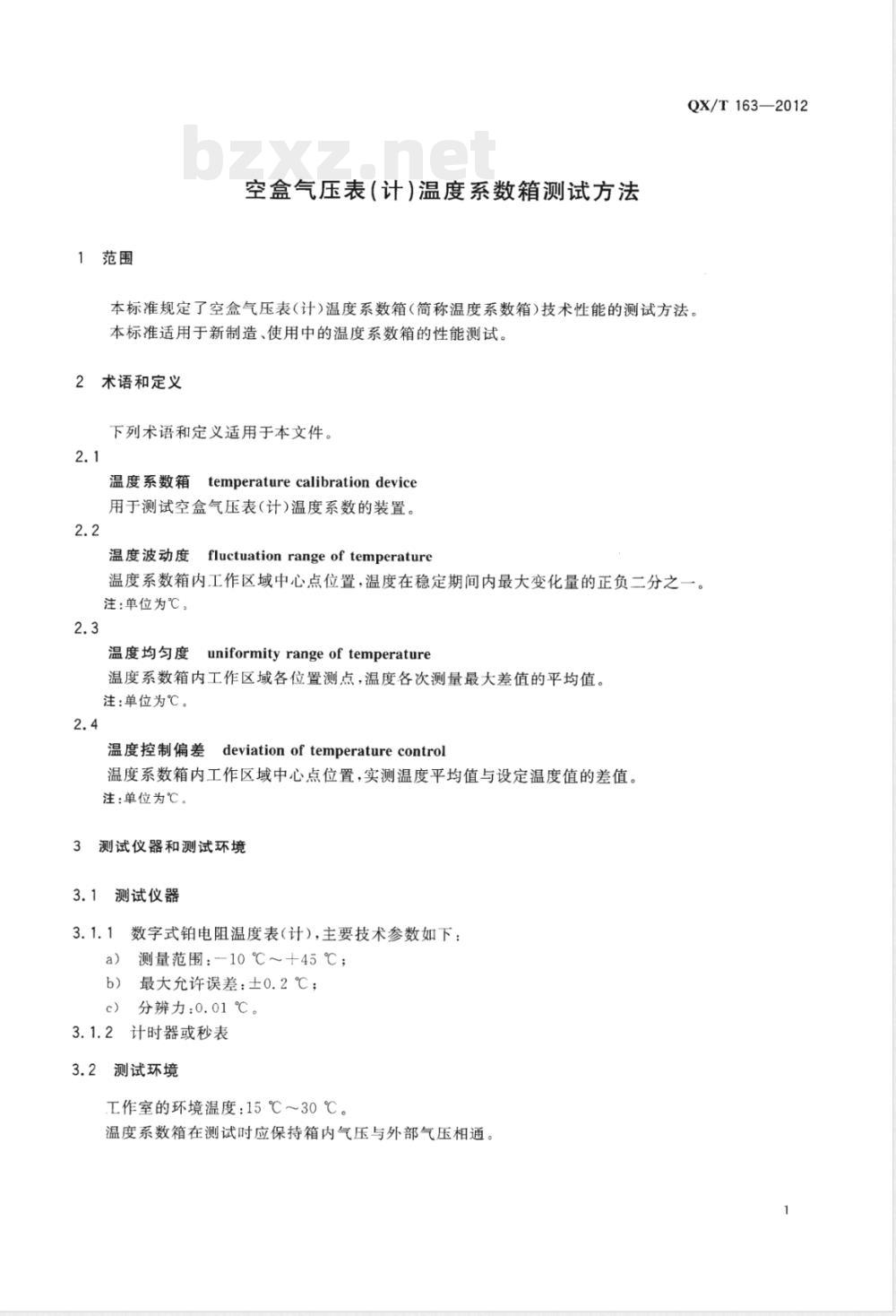

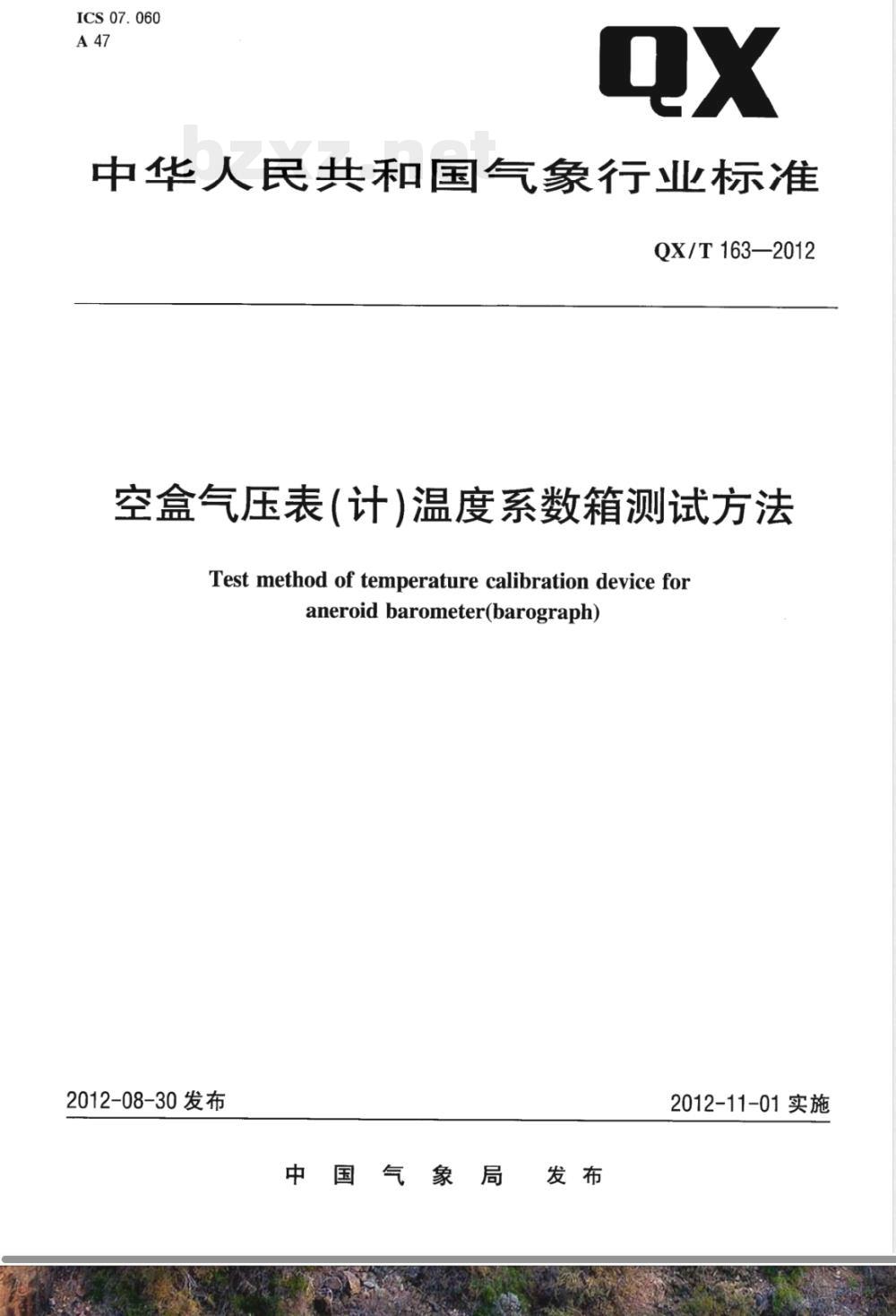

ICS 07.060 A47 QX 中华人民共和国气象行业标准 QX/T 163—2012 空盒气压表（计）温度系数箱测试方法 Test method of temperature calibration device for aneroid barometer (barograph) 2012-08-30发布 2012-11-01实施 中国气象局发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国气象仪器和观测方法标准化技术委员会（SAC/TC507）提出并归口。 本标准起草单位：黑龙江省气象局、内蒙古自治区气象局。 本标准主要起草人：邓树民、张纯钧、张维、王朝敏、刘长青、梁桂彦、徐嘉、王海。 1 范围 本标准规定了空盒气压表（计）温度系数箱（简称温度系数箱）技术性能的测试方法。 本标准适用于新制造及使用中的温度系数箱性能测试。 2 术语和定义 2.1 温度系数箱 temperature calibration device 用于测试空盒气压表（计）温度系数的装置。 2.2 温度波动度 fluctuation range of temperature 温度系数箱内工作区域中心点位置，温度在稳定期间内最大变化量的正负二分之一。单位：℃。 2.3 温度均匀度 uniformity range of temperature 温度系数箱内工作区域各测点温度各次测量最大差值的平均值。单位：℃。 2.4 温度控制偏差 deviation of temperature control 温度系数箱内工作区域中心点位置实测温度平均值与设定温度值的差值。单位：℃。 3 测试仪器和测试环境 3.1 测试仪器 3.1.1 数字式铂电阻温度表（计） 测量范围：-10℃～45℃； 最大允许误差：±0.2℃； 分辨力：0.01℃。 3.1.2 计时器或秒表。 3.2 测试环境 工作室环境温度：15℃～30℃。 测试时温度系数箱内气压应与外界气压相通。 4 测试方法 4.1 测试仪器布置 在温度系数箱内工作平面设置3个测试点：A、B、C点，其中B点位于中心，A、C点距箱壁距离应大于箱边长的1/10。每个测试点放置一个温度测头。 4.2 测试点选择 选择0℃和30℃作为测试点： 0℃点控制在0℃～5℃； 30℃点控制在25℃～30℃。 4.3 测试步骤 开机并设定温度，当B点温度达到设定值并稳定10分钟后开始读数，记录各点温度，每5分钟记录一次，共12次。 完成一个温度点测试后重复进行另一个温度点测试。 5 数据处理 5.1 温度波动度 △t = (tmax - tmin) / 2 其中：tmax为B点12次测量最大值，tmin为最小值。 取两个温度点结果中的较大值作为波动度。 5.2 温度均匀度 △ti = (1/12) Σ (timax - timin) 其中timax为各测点第i次测量最大值，timin为最小值。 取两个温度点结果较大值作为均匀度。 5.3 温度控制偏差 △t = tp - ts 其中tp为B点1小时平均温度，ts为设定温度值。 取两个温度点中较大值作为最终偏差。 6 测试报告 测试完成后应出具报告，内容包括：所用计量器具、测试环境条件及测试结果。
