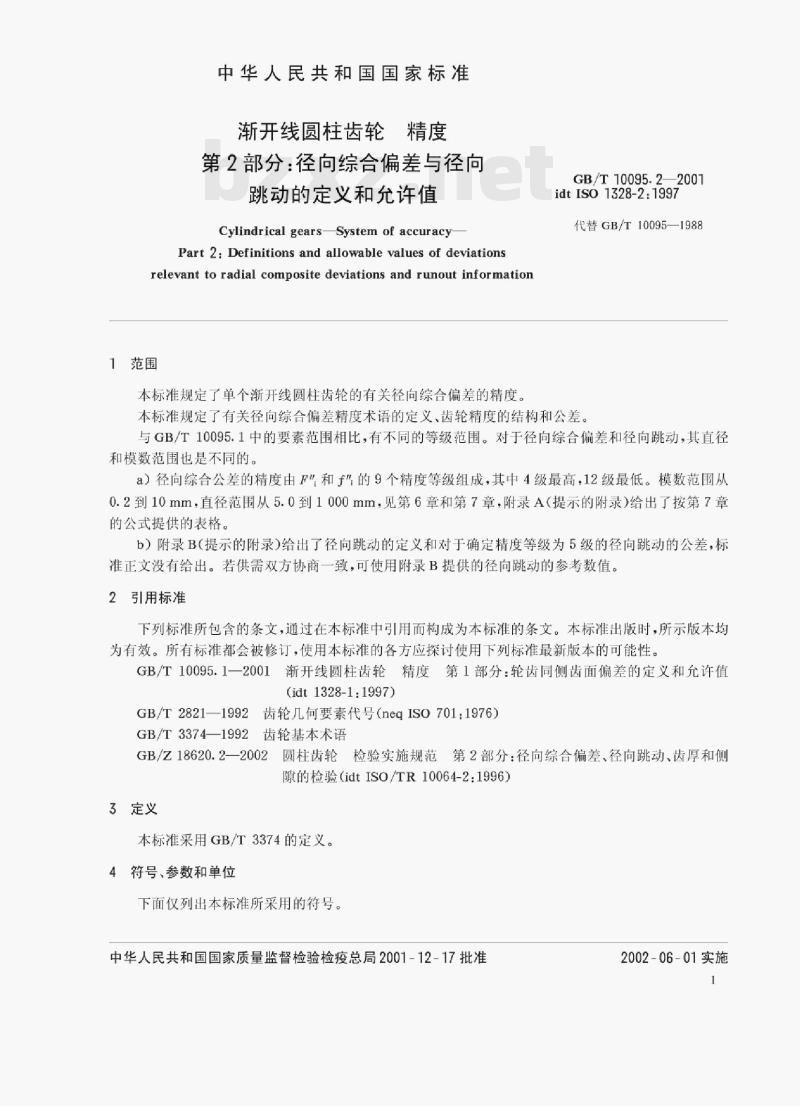

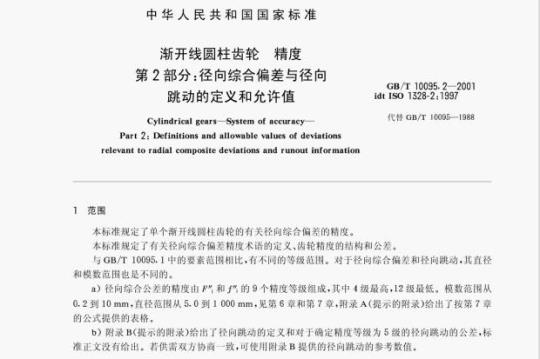

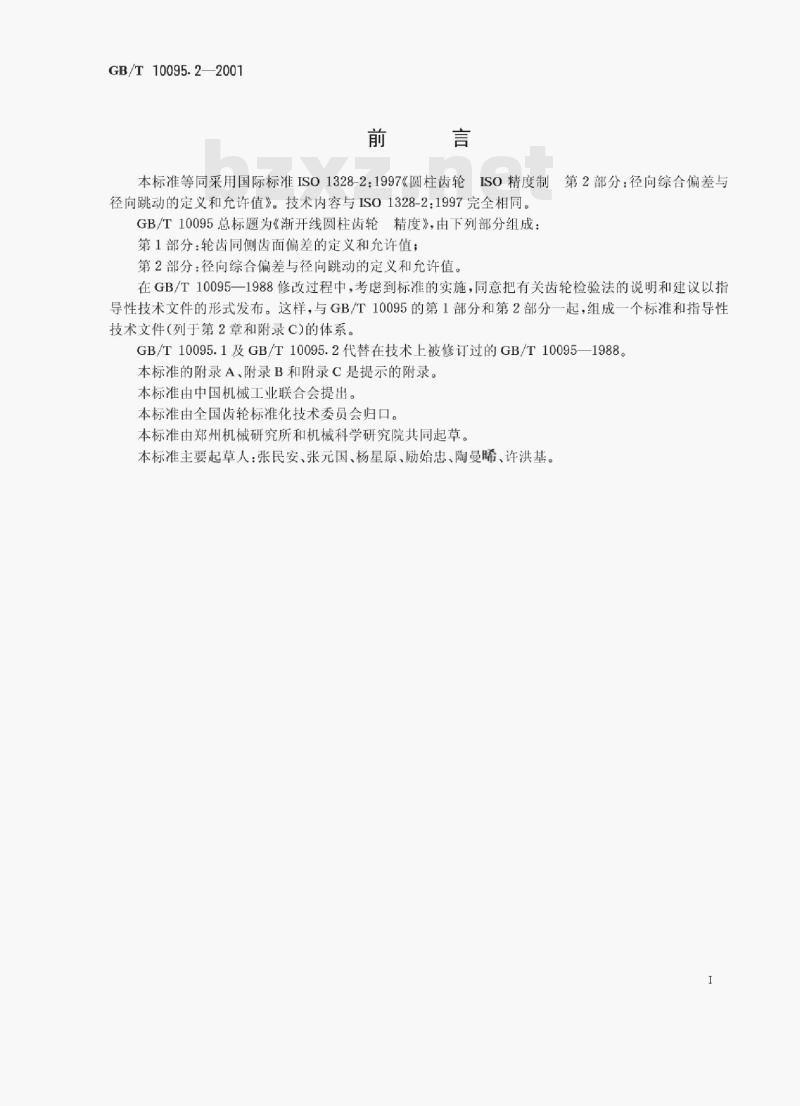

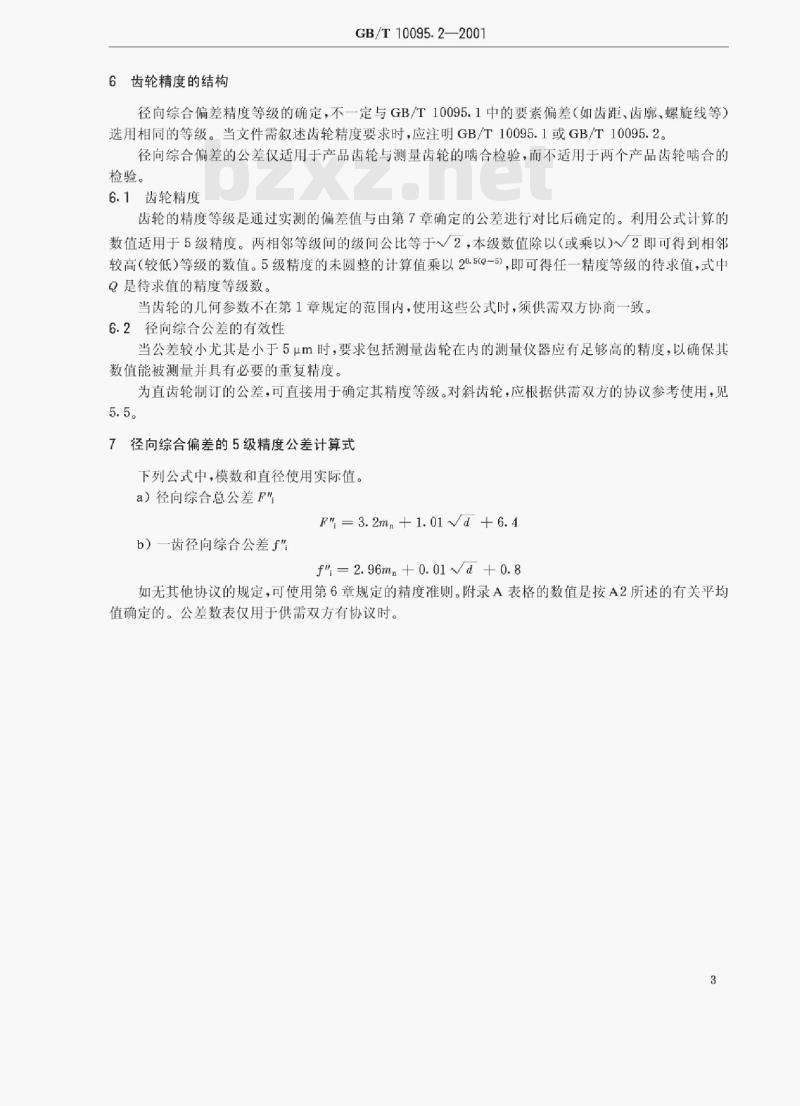

GB/T10095.2—2001 渐开线圆柱齿轮精度 第2部分：径向综合偏差与径向跳动的定义和允许值 Cylindrical gears - System of accuracy Part 2: Definitions and allowable values of deviations relevant to radial composite deviations and runout information 代替GB/T10095—1988 idt ISO1328-2:1997 前言 本标准等同采用国际标准ISO1328-2:1997《圆柱齿轮ISO精度制 第2部分：径向综合偏差与径向跳动的定义和允许值》，技术内容与ISO1328-2:1997完全相同。 GB/T10095总标题为《渐开线圆柱齿轮精度》，由以下两部分组成： 第1部分：轮齿同侧齿面偏差的定义和允许值； 第2部分：径向综合偏差与径向跳动的定义和允许值。 在GB/T10095—1988修订过程中，考虑到标准实施需要，将齿轮检验方法的说明和建议以指导性技术文件形式发布，从而形成标准与指导性技术文件并存的体系。本标准与GB/T10095.1一起代替GB/T10095—1988。 本标准的附录A、附录B和附录C为提示的附录。 本标准由中国机械工业联合会提出，由全国齿轮标准化技术委员会归口。 本标准由郑州机械研究所和机械科学研究院共同起草。 本标准主要起草人：张民安、张元国、杨星原、励始忠、陶曼晞、许洪基。 ISO前言 ISO（国际标准化组织）是世界范围各国标准团体的联合会。国际标准通常由ISO技术委员会制定。各成员团体有权参与其感兴趣的技术委员会工作。 与ISO有联系的国际组织（包括政府及非政府组织）也可参与相关工作。ISO在电工技术标准领域与国际电工委员会（IEC）保持紧密合作。 国际标准草案需经成员团体表决，至少75%投票通过方可发布为国际标准。 ISO1328-2由ISO/TC60齿轮技术委员会制定。 ISO1328总标题为“圆柱齿轮ISO精度制”，包括： 第1部分：轮齿同侧齿面偏差的定义和允许值； 第2部分：径向综合偏差与径向跳动的定义和允许值。 ISO1328-2的附录A、附录B和附录C仅供参考。 ISO引言 ISO1328:1975除给出齿轮要素偏差定义及允许值外，还提出了检验方法建议。在修订过程中，将齿轮检验方法说明以技术报告形式发布，从而形成标准与技术报告并存体系。 1 范围 本标准规定了单个渐开线圆柱齿轮的径向综合偏差相关精度要求。 本标准给出了径向综合偏差精度术语的定义、齿轮精度结构和公差规定。与GB/T10095.1相比，其等级范围存在差异。 径向综合偏差和径向跳动的适用范围如下： a）径向综合公差精度由F\u2081和f\u2081的9个等级组成，其中4级最高、12级最低。模数范围为0.2～10 mm，直径范围为5.0～1000 mm。 b）附录B（提示的附录）给出了径向跳动的定义及5级精度对应的公差参考值。经供需双方协商一致，可采用附录B提供的参考数据。 2 引用标准 下列标准文件通过引用成为本标准条款组成部分： GB/T10095.1—2001《渐开线圆柱齿轮精度 第1部分：轮齿同侧齿面偏差的定义和允许值》 GB/T2821—1992《齿轮几何要素代号》 GB/T3374—1992《齿轮基本术语》 GB/Z18620.2—2002《圆柱齿轮检验实施规范 第2部分：径向综合偏差、径向跳动、齿厚和侧隙的检验》 3 定义 本标准采用GB/T3374中的定义。 4 符号、参数和单位 本标准所采用的符号如下： d、mn、eg、f\u2081、F\u2081、LAE、Q、F 等。
