GB/T 12853—2001 连续波磁控管空白详细规范

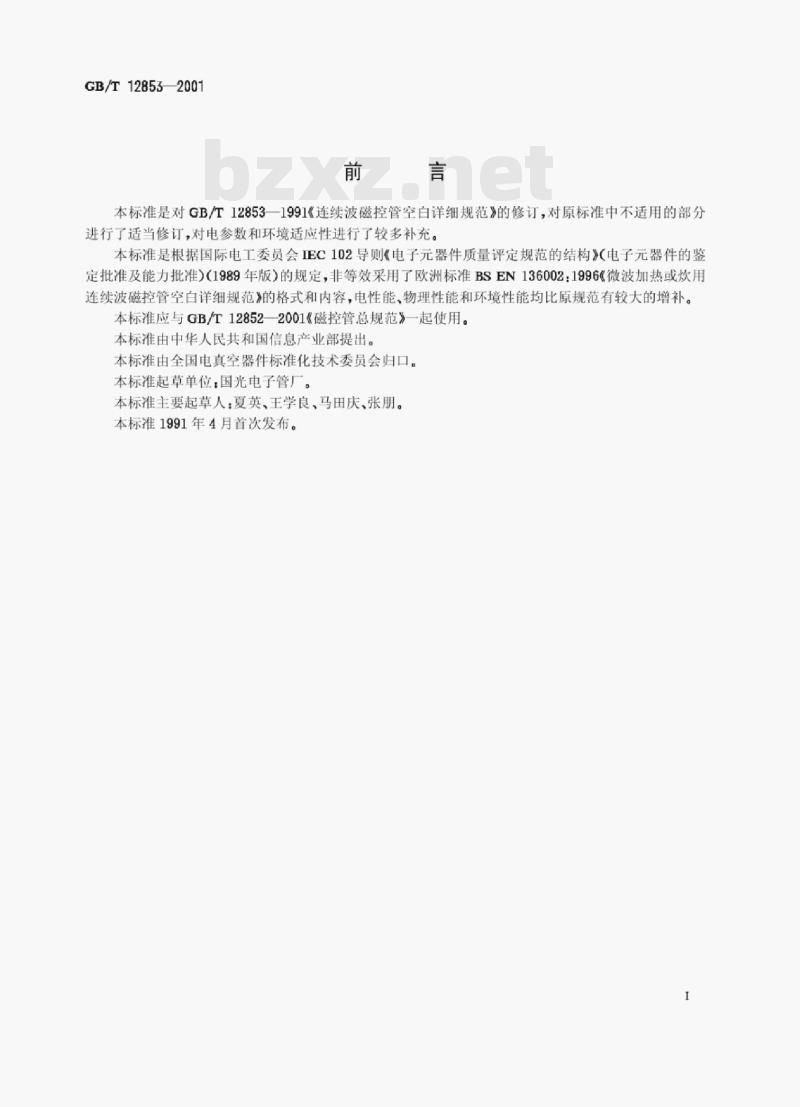

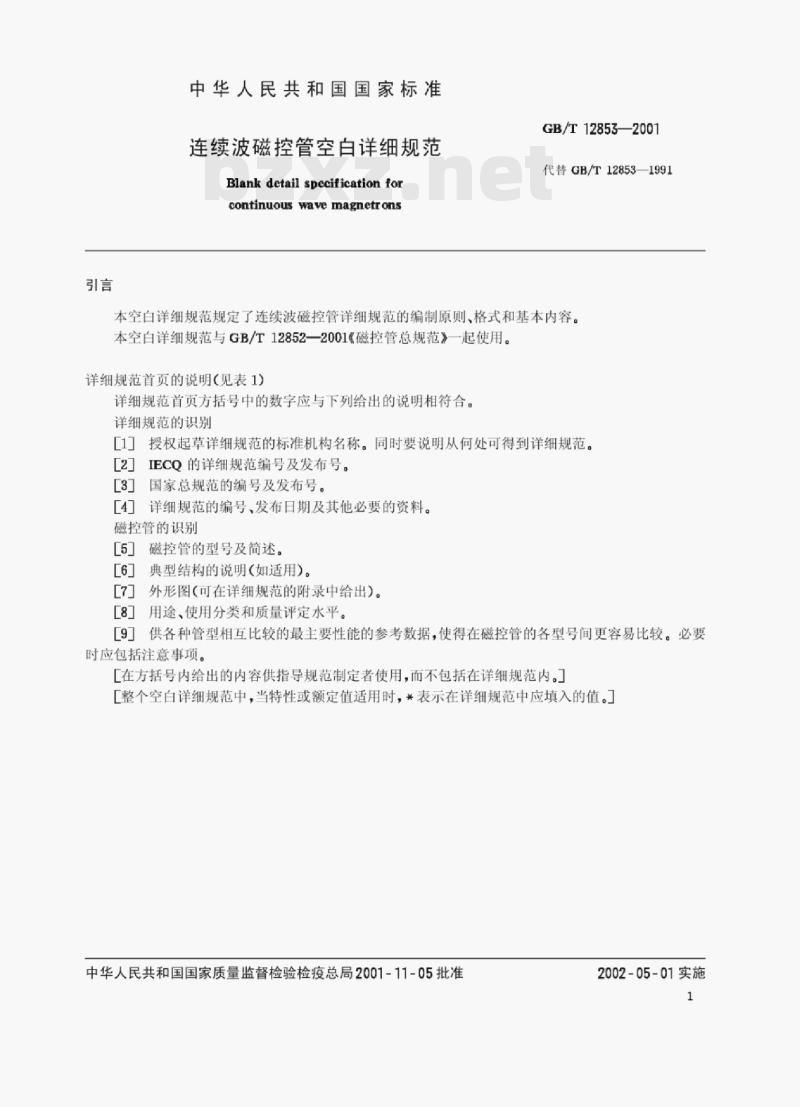

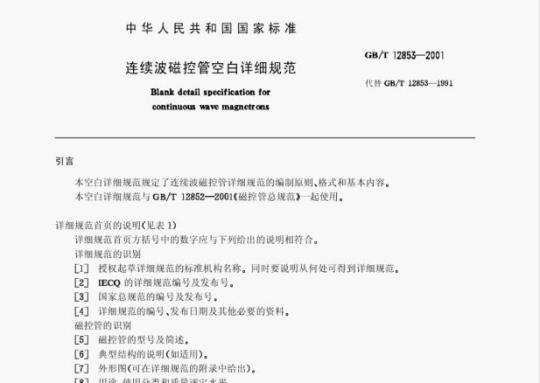

GB/T12853—2001 连续波磁控管空白详细规范 Blank detail specification for continuous wave magnetrons 代替GB/T12853—1991 前言 本标准是对GB/T12853—1991《连续波磁控管空白详细规范》的修订，对原标准中不适用的部分进行了适当修订，并对电参数和环境适应性进行了较多补充。本标准根据国际电工委员会IEC 102导则《电子元器件质量评定规范的结构》（电子元器件的鉴定批准及能力批准）（1989年版）制定，非等效采用欧洲标准BS EN 136002:1996《微波加热或炊用连续波磁控管空白详细规范》的格式和内容。本标准应与GB/T12852—2001《磁控管总规范》一起使用。 本标准由中华人民共和国信息产业部提出，由全国电真空器件标准化技术委员会归口。 本标准起草单位：国光电子管厂。 本标准主要起草人：夏英、王学良、马田庆、张朋。 本标准于1991年4月首次发布。 引言 本空白详细规范规定了连续波磁控管详细规范的编制原则、格式和基本内容，并与GB/T12852—2001《磁控管总规范》配套使用。详细规范首页的说明应按表1要求填写，其中方括号中的数字为说明性指导内容，不构成规范正文。 详细规范首页说明包括：授权起草机构名称、IECQ编号及发布信息、国家总规范编号、详细规范编号及发布日期、磁控管型号及简述、典型结构说明、外形图、用途与质量评定水平以及主要性能参考数据等。 整个空白详细规范中，“*”表示在具体详细规范中应填入的具体数值。 1 发布详细规范的国家标准机构名称及评定依据 评定连续波磁控管质量的根据应明确规定磁控管型号及简述、机械说明及外形图（见附录）。 2 表1 空白详细规范首页 表1用于规定详细规范首页结构，包括以下内容： [1] 授权起草详细规范的标准机构名称 [2] IECQ详细规范编号、版本号及发布日期 [3] 国家总规范编号及发布号 [4] 详细规范编号、发布日期及其他资料 [5] 磁控管型号及简述 [6] 典型结构说明 [7] 外形图（可在附录中提供） [8] 用途、使用分类及质量评定水平 [9] 主要性能参考数据 3 简略说明 典型结构说明及质量评定类别、质量评定水平等应按规定填写。 4 绝对额定值 详细规范中的最大或最小值基于GB/T 5839规定。在任何使用条件下均不允许超过绝对额定值，或同时达到多个极限值，否则磁控管可靠性将受到影响。 设计者应使用安全系数确定平均设计值，以确保在电源电压波动、负载变化及制造偏差条件下不超过绝对额定值。 最大额定值与最小额定值均指其绝对值。 绝对额定值见表2，包括： - 阴极预热时间 - 热丝电压或电流 - 热丝浪涌电流 - 阳极平均电流 - 阳极峰值电流（如适用） - 阳极峰值电压 - 失配负载的电压驻波比 5 参数（不作检验用） 5.1 一般参数和机械参数包括：结构、制造图样、质量、安装位置、输能方式、冷却方式、测试点最高温度、冲击与振动条件、环境气压及工作与贮存温度等。 5.2 电参数包括：频率范围、输出功率、阳极电压、热丝电压与电流曲线、冷态电阻及特性曲线等。 6 标志 除表1中[7]栏及GB/T12852—2001相关规定外，其他标志要求应在本章规定。 7 订货资料 订货合同至少应包括：型号及名称、详细规范编号及其他必要内容。 8 试验条件和检验要求 试验条件与检验要求见表3至表7，相关章节引用GB/T12852相应条款。
