GB/T 2423.2—2001
基本信息
标准号： GB/T 2423.2—2001
中文名称：电工电子产品环境试验第2部分:试验方法试验B:高温
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 2423.2—2001.Environmental testing for electric and electronic products-Part 2:Test methods—Tests B: Dry heat.
引言
1概述
GB/T 2423.2叙述的高温试验适用于散热和非散热两类试验样品。对于非散热试验样品﹐试验Ba和 Bb基本上不违背早期发行的标准。
本高温试验的目的仅限于确定元件、设备或其他产品在高温环境条件下使用或贮存的适应性。
本高温试验不能用来评价试验样品的耐温度变化性和在温度变化期间的工作能力。在这种情况下，应当采用试验N:温度变化试验方法。
高温试验方法分为:
非散热试验样品高温试验:——试验Ba :温度突变;——试验Bb:温度渐变。散热试验样品高温试验:——试验Bc:温度突变;——试验Bd :温度渐变。
本试验方法通常用于条件试验期间能达到温度稳定的试验样品。试验持续时间是从试验样品温度达到稳定时开始计算。
在特殊情况下,如果条件试验期间试验样品达不到温度稳定,则试验持续时间从试验箱(室)达到规定试验温度时开始计算。
相关规范应规定:
a)试验箱(室)内温度变化速率;
b)试验样品放入试验箱(室)的时间;
c）试验样品在试验条件下暴露开始的时间﹔
d)试验样品通电或加负载的时间。
对于这些情况﹐相关规范的制定者可根据GB/T 2424.1—1989导则选定以上4个参数(包含以上这些情况的修正件在考虑之中)。
2非散热试验样品与散热试验样品试验方法应用对比
引言
1概述
GB/T 2423.2叙述的高温试验适用于散热和非散热两类试验样品。对于非散热试验样品﹐试验Ba和 Bb基本上不违背早期发行的标准。
本高温试验的目的仅限于确定元件、设备或其他产品在高温环境条件下使用或贮存的适应性。
本高温试验不能用来评价试验样品的耐温度变化性和在温度变化期间的工作能力。在这种情况下，应当采用试验N:温度变化试验方法。
高温试验方法分为:
非散热试验样品高温试验:——试验Ba :温度突变;——试验Bb:温度渐变。散热试验样品高温试验:——试验Bc:温度突变;——试验Bd :温度渐变。
本试验方法通常用于条件试验期间能达到温度稳定的试验样品。试验持续时间是从试验样品温度达到稳定时开始计算。
在特殊情况下,如果条件试验期间试验样品达不到温度稳定,则试验持续时间从试验箱(室)达到规定试验温度时开始计算。
相关规范应规定:
a)试验箱(室)内温度变化速率;
b)试验样品放入试验箱(室)的时间;
c）试验样品在试验条件下暴露开始的时间﹔
d)试验样品通电或加负载的时间。
对于这些情况﹐相关规范的制定者可根据GB/T 2424.1—1989导则选定以上4个参数(包含以上这些情况的修正件在考虑之中)。
2非散热试验样品与散热试验样品试验方法应用对比
标准图片预览
标准内容

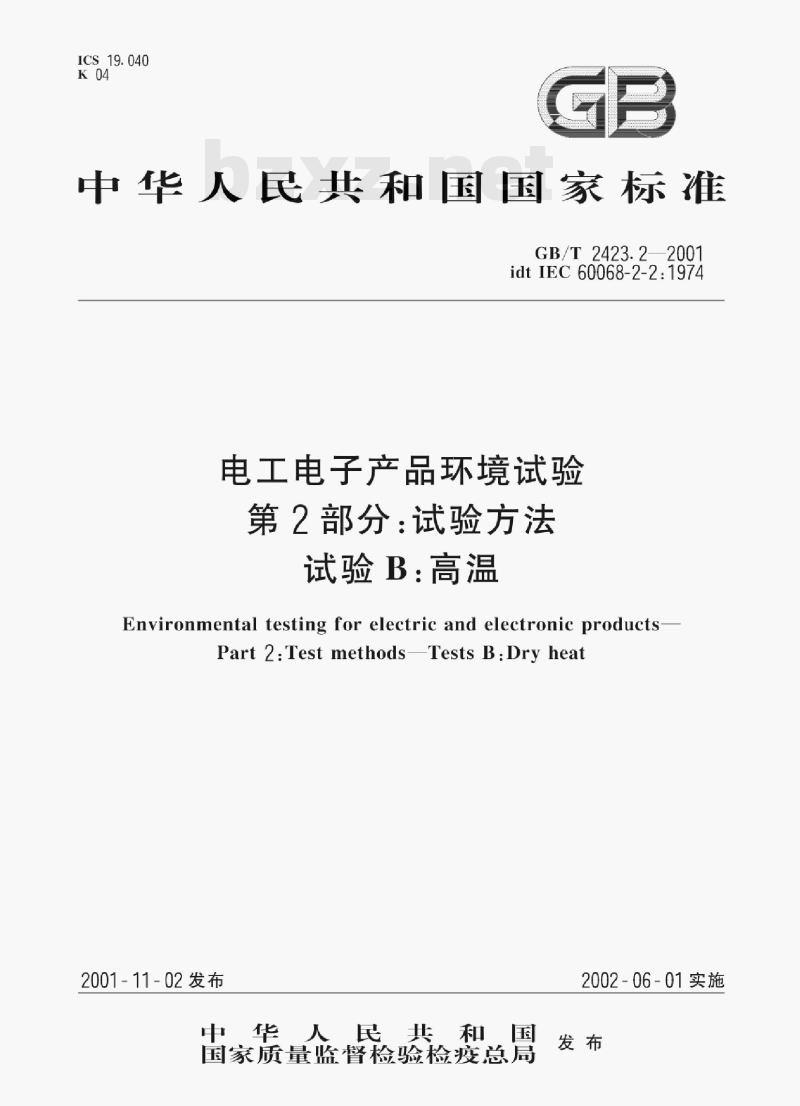

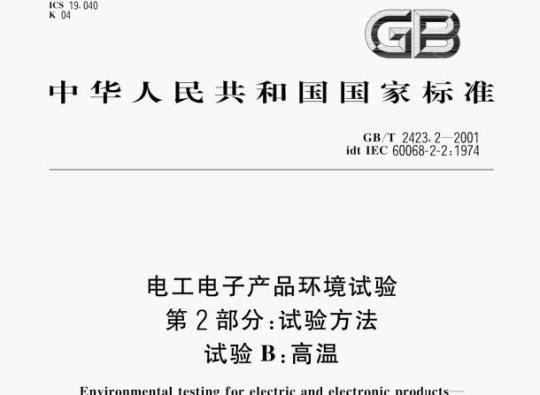

ICS19.040
中华人民共和国国家标准
GB/T2423.2—2001
idtIEC60068-2-2:1974
电工电子产品环境试验
第2部分：试验方法
试验B：高温
Environmental testing for electric and electronic productsPart2:Test methodsTestsB:Dry heat2001-11-02发布
中华人民共和国
国家质量监督检验检疫总局
2002-06-01实施

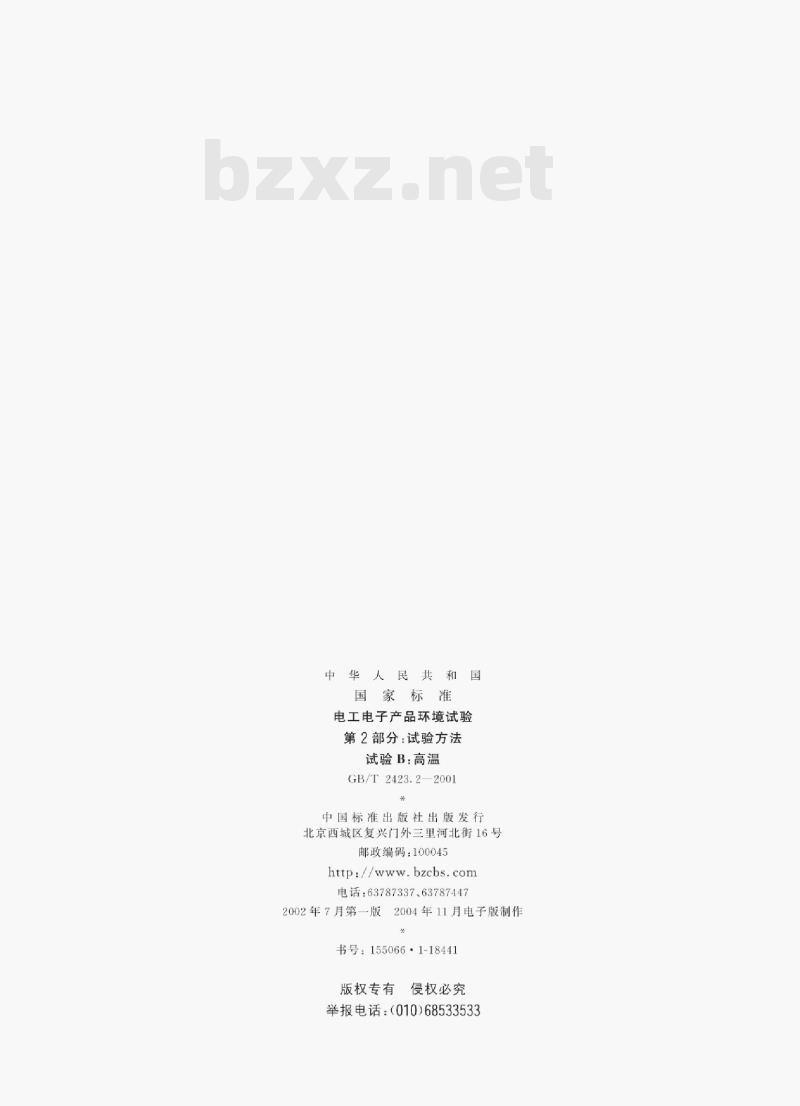

中华人民共和国
国家标准
电工电子产品环境试验
第2部分：试验方法
试验B：高温
GB/T2423.2—2001
中国标准出版社出版发行
北京西城区复兴门外三里河北街16号邮政编码：100045
http://bzcbs.com
电话：63787337、63787447
2002年7月第一版2004年11月电子版制作书号：155066·1-18441
版权专有
侵权必究
举报电话：（010)68533533

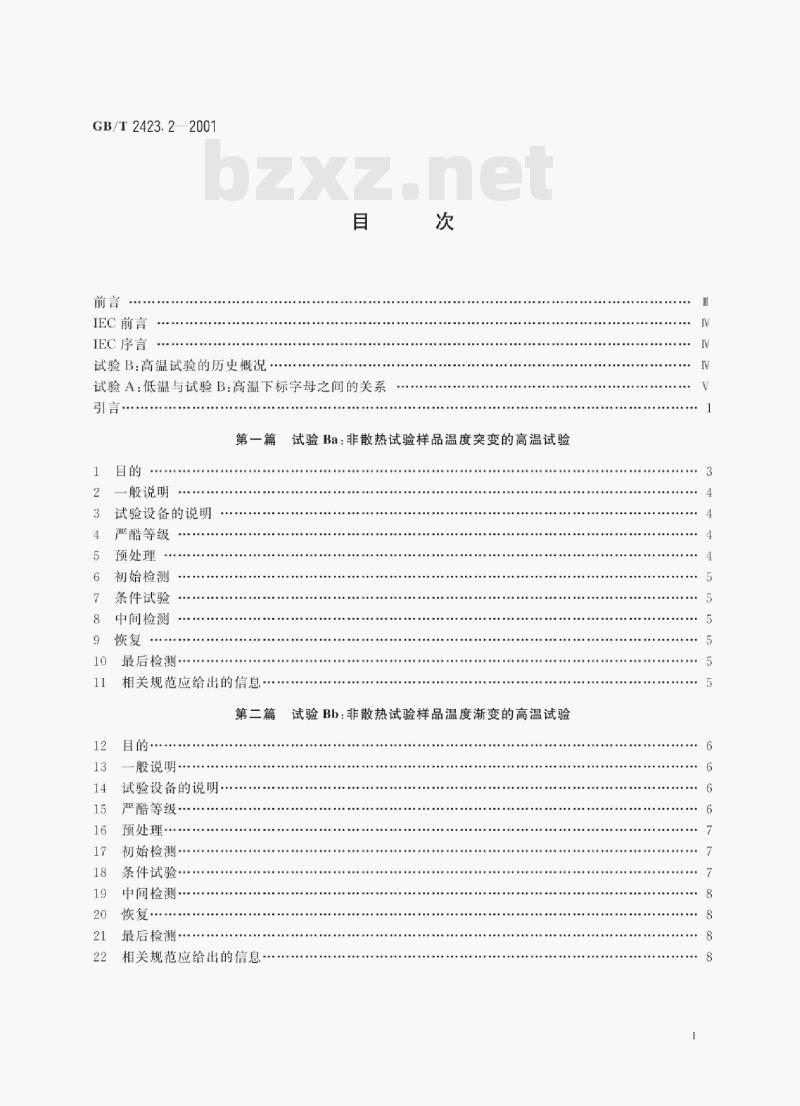

GB/T2423.2—2001
IEC前言
IEC序言
试验B：高温试验的历史概况
试验A：低温与试验B：高温下标字母之间的关系引言
第一篇
试验Ba：非散热试验样品温度突变的高温试验1
般说明
试验设备的说明
严酷等级
预处理
初始检测
条件试验
中间检测
最后检测
相关规范应给出的信息：
第二篇
目的…
一般说明
试验设备的说明·
严酷等级
预处理
初始检测
条件试验·
中间检测
恢复…
最后检测
相关规范应给出的信！
试验Bb：非散热试验样品温度渐变的高温试验3
GB/T2423.2—2001
目的·
般说明·
试验设备的说明
严酷等级
预处理
初始检测
条件试验
中间检测
最后检测

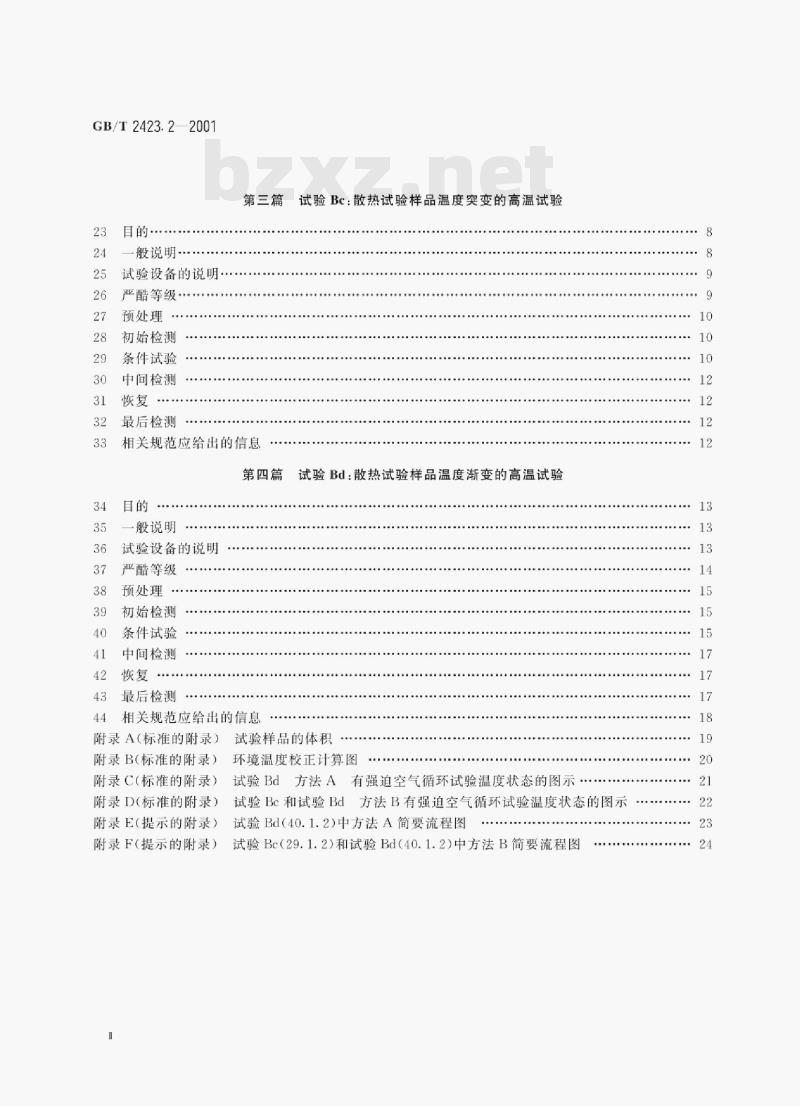

第三篇试验Bc：散热试验样品温度突变的高温试验相关规范应给出的信息
第四篇
一般说明
试验设备的说明
严酷等级
预处理
初始检测
条件试验
中间检测免费标准下载网bzxz
最后检测
44相关规范应给出的信息
试验Bd：散热试验样品温度渐变的高温试验附录A（标准的附录）
试验样品的体积
附录B（标准的附录）
附录C（标准的附录）
环境温度校正计算图
试验Bd方法A有强迫空气循环试验温度状态的图示·试验Bc和试验Bd方法B有强迫空气循环试验温度状态的图示附录D(标准的附录）
附录E（提示的附录）
试验Bd（40.1.2)中方法A简要流程图附录F（提示的附录）
试验Bc(29.1.2)和试验Bd(40.1.2)中方法B简要流程图.
GB/T2423.2—2001

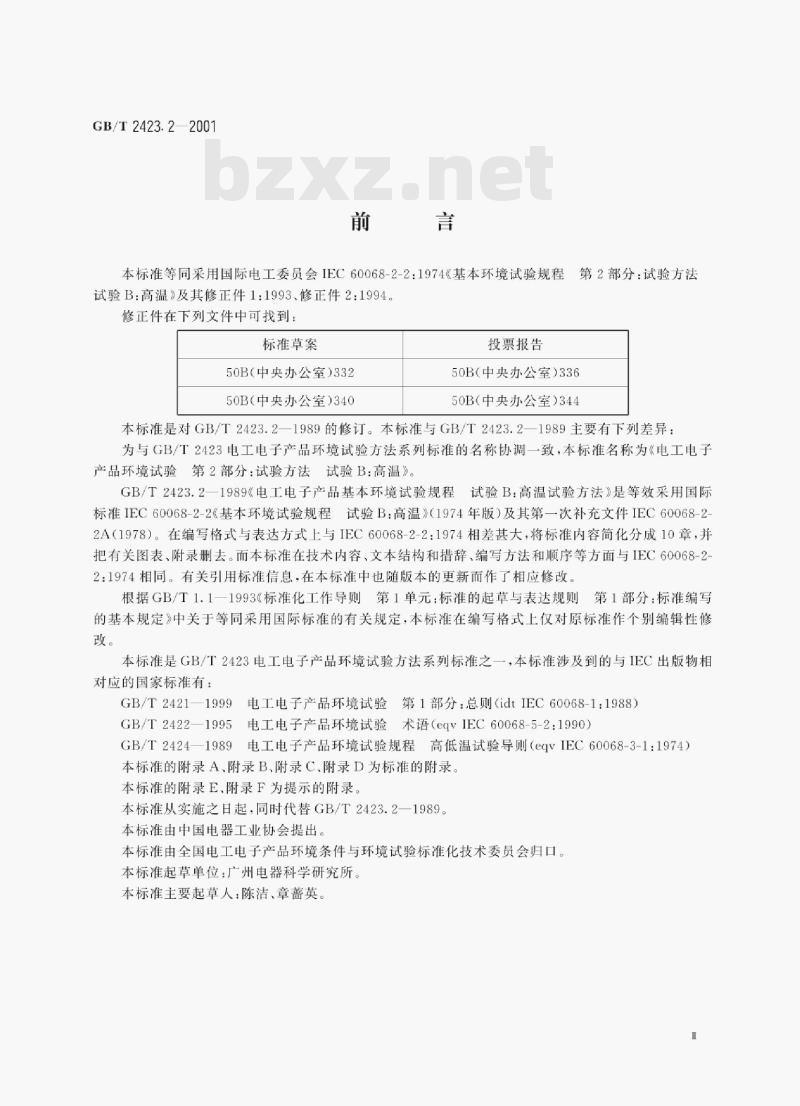

本标准等同采用国际电工委员会IEC60068-2-2：1974《基本环境试验规程第2部分：试验方法试验B：高温》及其修正件1：1993、修正件2：1994。修正件在下列文件中可找到：
标准草案
50B（中央办公室）332
50B（中央办公室）340
投票报告
50B（中央办公室）336
50B（中央办公室）344
本标准是对GB/T2423.21989的修订。本标准与GB/T2423.2一1989主要有下列差异：为与GB/T2423电工电子产品环境试验方法系列标准的名称协调一致，本标准名称为《电工电子产品环境试验第2部分：试验方法试验B：高温》。GB/T2423.2一1989《电工电子产品基本环境试验规程试验B：高温试验方法》是等效采用国际标准IEC60068-2-2《基本环境试验规程试验B：高温》1974年版）及其第一次补充文件IEC60068-22A（1978）。在编写格式与表达方式上与IEC60068-2-2：1974相差甚大，将标准内容简化分成10章，并把有关图表、附录删去。而本标准在技术内容、文本结构和措辞、编写方法和顺序等方面与IEC60068-2-2：1974相同。有关引用标准信息，在本标准中也随版本的更新而作了相应修改。根据GB/T1.1一1993《标准化工作导则第1单元：标准的起草与表达规则第1部分：标准编写的基本规定》中关于等同采用国际标准的有关规定，本标准在编写格式上仅对原标准作个别编辑性修改。
本标准是GB/T2423电工电子产品环境试验方法系列标准之一，本标准涉及到的与IEC出版物相对应的国家标准有：
GB/T2421—1999
电工电子产品环境试验第1部分：总则（idtIEC60068-1：1988）GB/T2422—1995电工电子产品环境试验术语（eqvIEC60068-5-2：1990）GB/T2424—1989电工电子产品环境试验规程高低温试验导则（eqvIEC60068-3-1：1974）本标准的附录A、附录B、附录C、附录D为标准的附录本标准的附录E、附录F为提示的附录。本标准从实施之日起，同时代替GB/T2423.2一1989。本标准由中国电器工业协会提出。本标准由全国电工电子产品环境条件与环境试验标准化技术委员会归口。本标准起草单位：广州电器科学研究所。本标准主要起草人：陈洁，章蔷英。GB/T2423.2—2001
IEC前言
1）IEC关于技术事项的正式决议或协议，是由对该问题有特殊兴趣的所有国家委员会派代表参加的技术委员会制定的，它尽可能地表达国际上对所讨论问题的一致意见。2）这些决议或协议以推荐形式供国际上使用，并在此意义上为各国委员会所接受3）为了促进国际间的统一性，IEC希望所有国家委员会，在其国家条件允许的范围内采用IEC推荐标准的正文形式为国家标准形式。在国家标准与IEC标准之间存在任何不一致时，要尽可能在国家标准中明确指出。
IEC序言
本标准由IECTC50环境试验技术委员会50B气候分技术委员会制定自前所采用的版本是试验B：高温试验第三版（1966），其中增加了试验Bc：散热试验样品温度突变的高温试验和试验Bd：散热试验样品温度渐变的高温试验。第一草案是在1970年华盛顿会议上进行讨论的，根据会议结果，拟订了第二草案50B（中央办公室）159，并于1971年二月按“六月法\提交给各国家标准委员会以寻求批准。修正件50B（中央办公室）168于1972年六月按“二月法”提交给各国家标准委员会以获得批准。以下国家明确表示对出版物的赞同意见：澳大利亚、匈牙利、罗马尼亚、比利时、意大利、南非（共和国）、加拿大、日本、瑞士、捷克斯洛伐克、荷兰，瑞典、丹麦、挪威、土耳其、芬兰、葡萄牙、美国、德国、法国国家标准委员会提交的否决意见不是对文件中的技术内容有异议，而是因为他们认为在1971年50B分技术委员会列宁格勒会议上大多数国家委员会要求的提交形式过于复杂。法国国家委员会要求这一否决投票及其原因应记录在案。美国赞成试验Ba和试验Bb，但不接受试验Bc和试验Bd，因为他们倾向于采用有强迫空气循环的试验条件，并希望此意见记录在案这些建议可在IEC60068-1基本环境试验规程，第一部分总则以及IEC60068-3-1，基本环境试验规程，第三部分背景资料，第一章：低温试验和高温试验中找到。试验B：高温试验的历史更概况
第一版（1954）
仅包含一个程序试验B：高温试验，关于温度突变。第二版（1960）
等同于上述的试验B；但标准试验温度范围扩大到200C。第三版（1966）
介绍：
试验Ba，等同于上述的试验B：但标准试验温度范围扩大到1000C；N
GB/T2423.2—2001
试验Bb，关于温度渐变的新方法。第四版（1974）
介绍：
试验Ba，等同于上述的试验Ba；试验Bb，等同于上述的试验Bb
试验Bc，关于散热试验样品温度突变的新方法：试验Bd，关于散热试验样品温度渐变的新方法。与此直接有关的标准见：
GB/T2421—1999电工电子产品环境试验第1部分：总则（idtIEC60068-1：1988）GB/T2424.1—1989电工电子产品环境试验规程高温低温试验导则（eqvIEC60068-3-1：1974及IEC60068-3-1A：1978)
试验A：低温与试验B：高温下标字母之间的关系试验A：低温与试验B：高温下标字母之间的关系，见下表：下标
试验样品
非散热
非散热
试验A：低温试验
试验样品
温度变化
试验开始时
的样品温度
稳定·
稳定*
试验样品
非散热
非散热
试验B：高温试验
试验样品
温度变化
试验开始时
的样品温度
稳定“
稳定*
*在试验持续时间开始之前，试验样品通常要达到温度稳定。在特殊情况下，则不是这样，就需要在相关规范中提供附加信息。参见引言第一章和GB/T2424.1—1989（包含这些情况的修正件正在考虑中）。1概述
中华人民共和国国家标准
电工电子产品环境试验
第2部分：试验方法
试验B：高温
Environmental testing for electric and electronic productsPart2:Test methods-TestsB:Dryheat引言
GB/T2423-2—2001
idt IEC 60068-2-2:1974
代替GB/T2423.2—1989
本标准叙述的高温试验适用于散热和非散热两类试验样品。对于非散热试验样品，试验Ba和Bb基本上不违背早期发行的标准
本高温试验的目的仅限于确定元件、设备或其他产品在高温环境条件下使用或贮存的适应性。本高温试验不能用来评价试验样品的耐温度变化性和在温度变化期间的工作能力。在这种情况下，应当采用试验N：温度变化试验方法。高温试验方法分为：
非散热试验样品高温试验：
试验Ba：温度突变；
试验Bb：温度渐变。
散热试验样品高温试验：
——试验Bc：温度突变；
试验Bd：温度渐变。
本试验方法通常用于条件试验期间能达到温度稳定的试验样品。试验持续时间是从试验样品温度达到稳定时开始计算。在特殊情况下，如果条件试验期间试验样品达不到温度稳定，则试验持续时间从试验箱（室）达到规定试验温度时开始计算。
相关规范应规定：
a）试验箱（室）内温度变化速率：b）试验样品放人试验箱（室)的时间：c）试验样品在试验条件下暴露开始的时间；d）试验样品通电或加负载的时间对于这些情况，相关规范的制定者可根据GB/T2424.1一1989导则选定以上4个参数（包含以上这些情况的修正件在考虑之中）。2非散热试验样品与散热试验样品试验方法应用对比试验样品温度达到稳定后，在自由空气条件（即没有强追空气循环）下测量时，试验样品表面最热点中华人民共和国国家质量监督检验检疫总局2001-11-02批准2002-06-01实施
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
