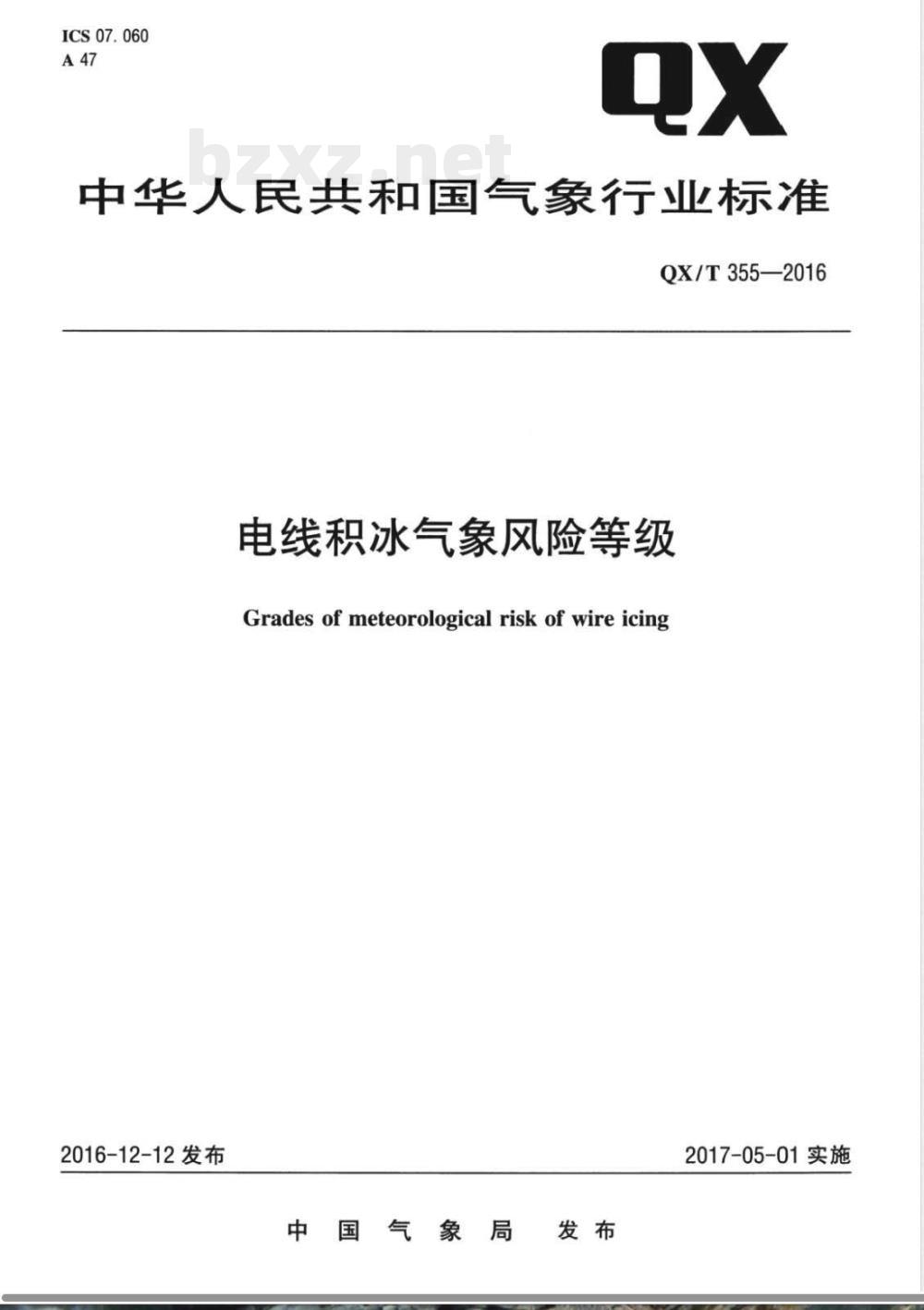

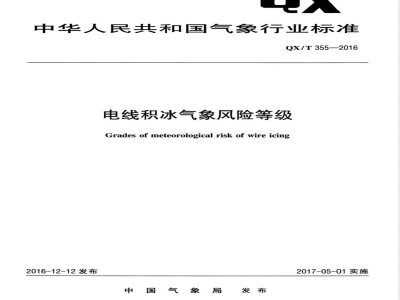

ICS 07.060 A47 QX 中华人民共和国气象行业标准 QX/T 355—2016 电线积冰气象风险等级 Grades of meteorological risk of wire icing 2016-12-12发布 2017-05-01实施 中国气象局发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国气候与气候变化标准化技术委员会（SAC/TC540）提出并归口。 本标准起草单位：黑龙江省气象局。 本标准主要起草人：于宏敏、张洪玲、徐永清、刘春生、魏磊、姚俊英。 1 范围 本标准给出了电线积冰出现时的气象条件，规定了电线积冰气象风险等级及其划分方法。 本标准适用于电线积冰风险评估，也可为电线积冰的风险预警提供参考。 2 术语和定义 下列术语和定义适用于本文件。 2.1 电线积冰（wire icing） 雨淞、雾淞凝附在导线上或湿雪冻结在导线上的现象。 注：附着在导线上的霜、干雪花和黏附的雨滴，因气温下降至零下而冻结少量的冰，均不作为电线积冰。 ［QX/T 59—2007，定义3.1］ 2.2 空气温度（air temperature） 表示空气冷热程度的物理量。 注：单位为摄氏度（℃）。 ［QX/T 50—2007，定义3.1］ 2.3 相对湿度（relative humidity） 空气中实际水汽压与当时气温下的饱和水汽压之比，用百分数表示。 ［QX/T 50—2007，定义3.5］ 2.4 平均风速（average velocity） 在给定时段内风速的平均值。 注：单位为米每秒（m/s）。 ［QX/T 51—2007，定义3.6］ 2.5 雾淞（rime） 空气中的水汽直接凝华，或过冷却雾滴直接冻结在物体上的乳白色冰晶物。 2.6 雨淞（glaze） 过冷却雨滴碰到温度较低（0～-3℃）的地面物体后，直接冻结而成的坚硬冰层。 2.7 标准冰厚（standard ice thickness） 均匀裹在导线上密度为0.9 g/cm³的冰层的厚度。 注：单位为毫米（mm）。 3 电线积冰类型和气象风险等级 3.1 电线积冰类型区 3.1.1 雾淞型区 电线积冰以雾淞为主的区域，雾淞出现频次超过70%。 3.1.2 雨淞型区 电线积冰以雨淞为主的区域，雨淞出现频次超过70%。 3.1.3 混合型区 电线积冰以混合淞为主的区域，雾淞和雨淞出现频次相近。 具体分区见图A.1。 3.2 电线积冰气象条件指标 前一天日平均气温、日平均相对湿度、日平均风速同时满足表1中相应气象指标，相对应区域有可能发生电线积冰现象。 表1 电线积冰气象条件指标 雾淞型区： 日平均气温：[-24，-3]℃； 日平均相对湿度：[65，100]%； 日平均风速：[0，7] m/s。 雨淞型区： 日平均气温：[-10，-1]℃； 日平均相对湿度：[75，100]%； 日平均风速：[0，8] m/s。 混合型区： 日平均气温：[-7，0]℃； 日平均相对湿度：[70，100]%； 日平均风速：[0，5] m/s。 3.3 电线积冰气象风险等级 以表1所示气象条件的持续时间或标准冰厚（B0）（计算公式见附录B）作为指标，将电线积冰风险划分为4级，见表2。 表2 电线积冰气象风险等级 1级（轻）： 气象条件持续时间1～3 d； 标准冰厚B0＜5 mm。 2级（中）： 气象条件持续时间4～6 d； 标准冰厚5≤B0＜10 mm。 3级（重）： 气象条件持续时间7～11 d； 标准冰厚10≤B0＜15 mm。 4级（严重）： 气象条件持续时间＞12 d； 标准冰厚B0≥15 mm。 附录A（规范性附录） 全国电线积冰类型区分布图 图A.1为全国电线积冰类型区分布图。 图例： 雾淞型区； 雨淞型区； 混合型区； 无资料区。 附录B（规范性附录） 标准冰厚计算公式 标准冰厚计算公式为： B0 = W / （0.9πL） + r - r 式中： B0——标准冰厚值，单位为毫米（mm）； W——积冰重量值，单位为克（g）； L——导线长度值，单位为米（m）； r——导线半径值，单位为毫米（mm）。 参考文献 [1] DL/T 5158—2002 电力工程气象勘测技术规范。 [2] QX/T 50—2007 地面气象观测规范。
