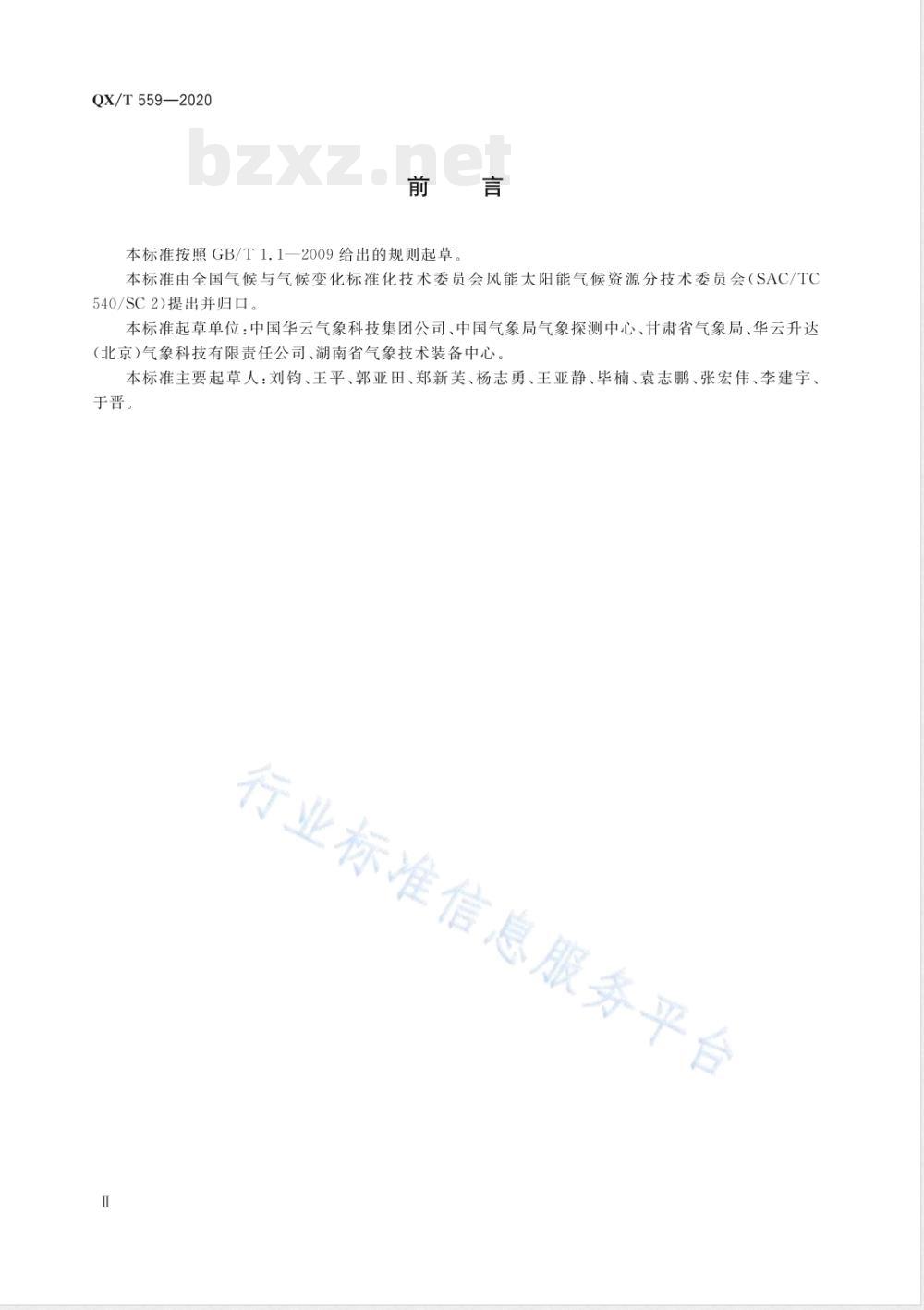

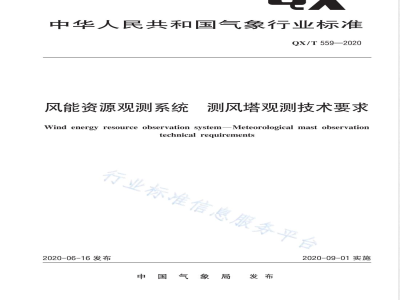

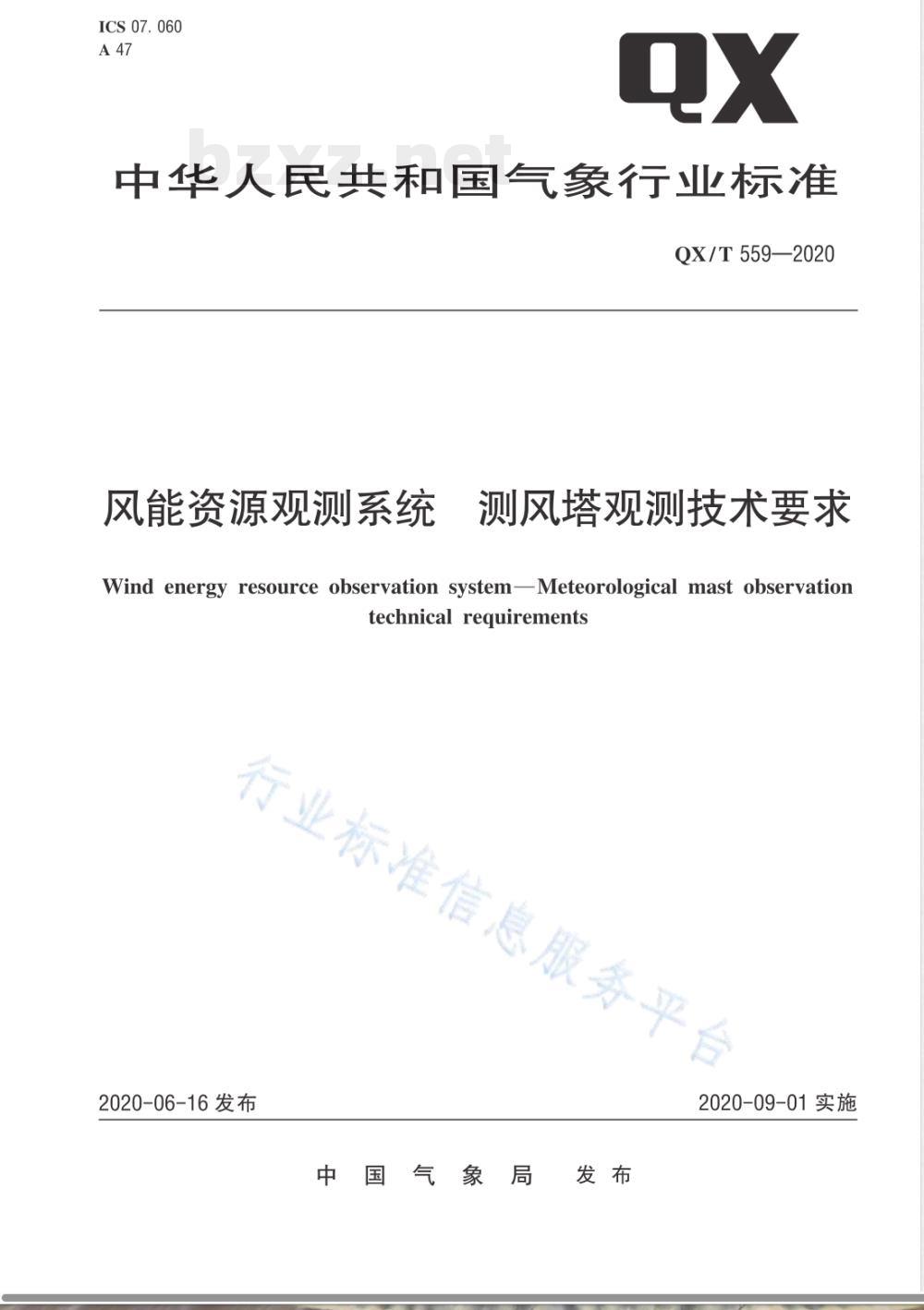

ICS 07.060 A47 QX 中华人民共和国气象行业标准 QX/T 559—2020 风能资源观测系统 测风塔观测技术要求 Wind energy resource observation system—Meteorological mast observation technical requirements 2020-06-16发布 2020-09-01实施 中国气象局 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国气候与气候变化标准化技术委员会风能太阳能气候资源分技术委员会（SAC/TC 540/SC 2）提出并归口。 本标准起草单位：中国华云气象科技集团公司、中国气象局气象探测中心、甘肃省气象局、华云升达（北京）气象科技有限责任公司、湖南省气象技术装备中心。 本标准主要起草人：刘钧、王平、郭亚田、郑新芙、杨志勇、王亚静、毕楠、袁志鹏、张宏伟、李建宇、于晋。 目次 1 范围 2 规范性引用文件 3 术语和定义 4 系统组成 5 塔体技术要求 6 数据测量采集系统技术要求 7 测风塔观测站系统传感器检定、环境适应性及可靠性要求 8 观测数据处理要求 附录A（规范性附录）风能资源观测系统数据格式 参考文献 1 范围 本标准规定了测风塔系统组成，塔体、数据测量采集系统技术要求，测风塔观测站系统传感器检定、环境适应性及可靠性，观测数据处理等要求。 本标准适用于基于测风塔的风能资源观测系统的设计、建设和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2423.17—2008 电工电子产品环境试验 第2部分：试验方法 试验Ka：盐雾 GB 4793.1—2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 GB/T 6587—2012 电子测量仪器通用规范 GB/T 9254—2008 信息技术设备的无线电骚扰限值和测量方法 GB/T 18268.1—2010 测量、控制和实验室用电设备 电磁兼容性要求 第1部分：通用要求 GB/T 18709—2002 风电场风能资源测量方法 GB/T 31724 风能资源术语 QX 4—2015 气象台（站）防雷技术规范 3 术语和定义 GB/T 18709和GB/T 31724界定的以及下列术语和定义适用于本文件。 3.1 风能资源观测系统（wind energy resource observation system） 对风能资源的时空分布进行立体、连续和定量观测的设备及软件。 3.2 时间常数（response time） 测量仪器输出量响应被测量阶跃变化的63.2%（1-1/e）所需要的时间。 3.3 导出量（derived quantity） 用被试产品直接测量的参数，通过计算或判断得出的其他所需气象量。 注：如由温度和湿度计算的露点温度，由观测点气压计算的海平面气压，由瞬时风速挑选的极大风速等。 4 系统组成 4.1 组成 由测风塔观测站系统和数据中心站系统组成。 4.2 测风塔观测站系统 4.2.1 系统构成 包括传感器、数据采集器、供电系统、通信模块、塔体结构和安装附件等硬件，以及具有采集、处理、通信和控制等功能的嵌入式软件系统组成。 4.2.2 传感器 应至少配置满足业务要求的风向、风速、温度、湿度、气压等传感器。宜符合下列要求： a）风向、风速传感器宜符合下列要求： ——风向、风速传感器推荐选用机械式测风传感器，其中风速传感器宜选用三杯式风速传感器，风向传感器宜选用单翼式风向传感器； ——台风影响地区宜在轮毂高度处加装强风仪； ——覆冰多发地区，风向、风速传感器宜加装具有加热功能的传感器； ——其他特殊情况，可根据环境条件及应用要求选择合适的风向、风速传感器。 b）温度传感器宜选用铂电阻式传感器。 c）湿度传感器宜选用湿敏电容式传感器；低温高湿地区，湿度传感器宜加装具有轮换加热退湿功能的传感器。 d）气压传感器宜选用硅压式传感器。 4.2.3 数据采集器 数据采集器应包括下列单元： a）对传感器测量数据的采样单元； b）数据质量控制及数据计算处理单元； c）本地数据通信单元； d）数据存储单元； e）系统运行控制单元； f）与远程数据中心的交互处理单元。 4.2.4 供电系统 宜选用蓄电池加太阳能辅助的供电方式。
