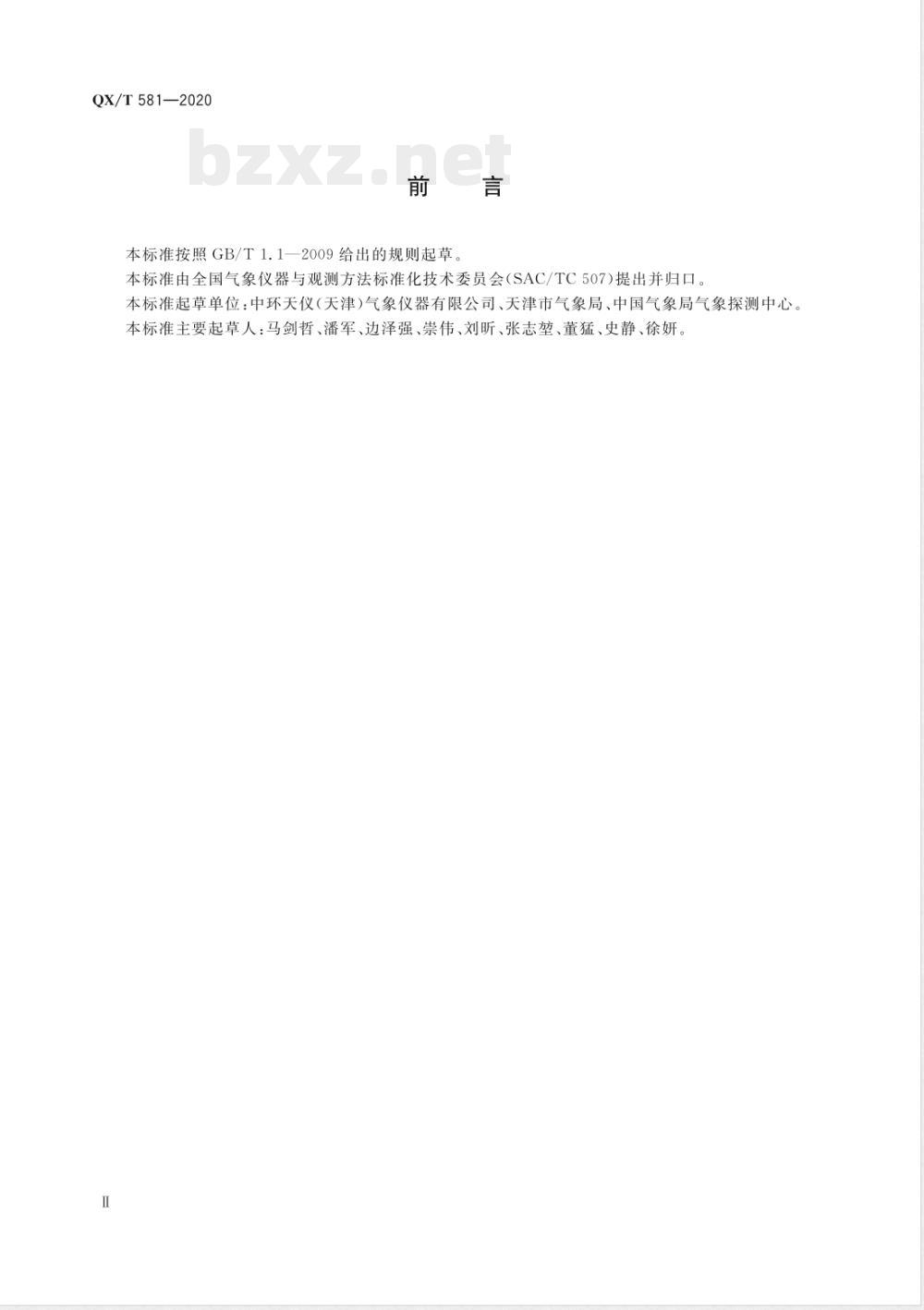

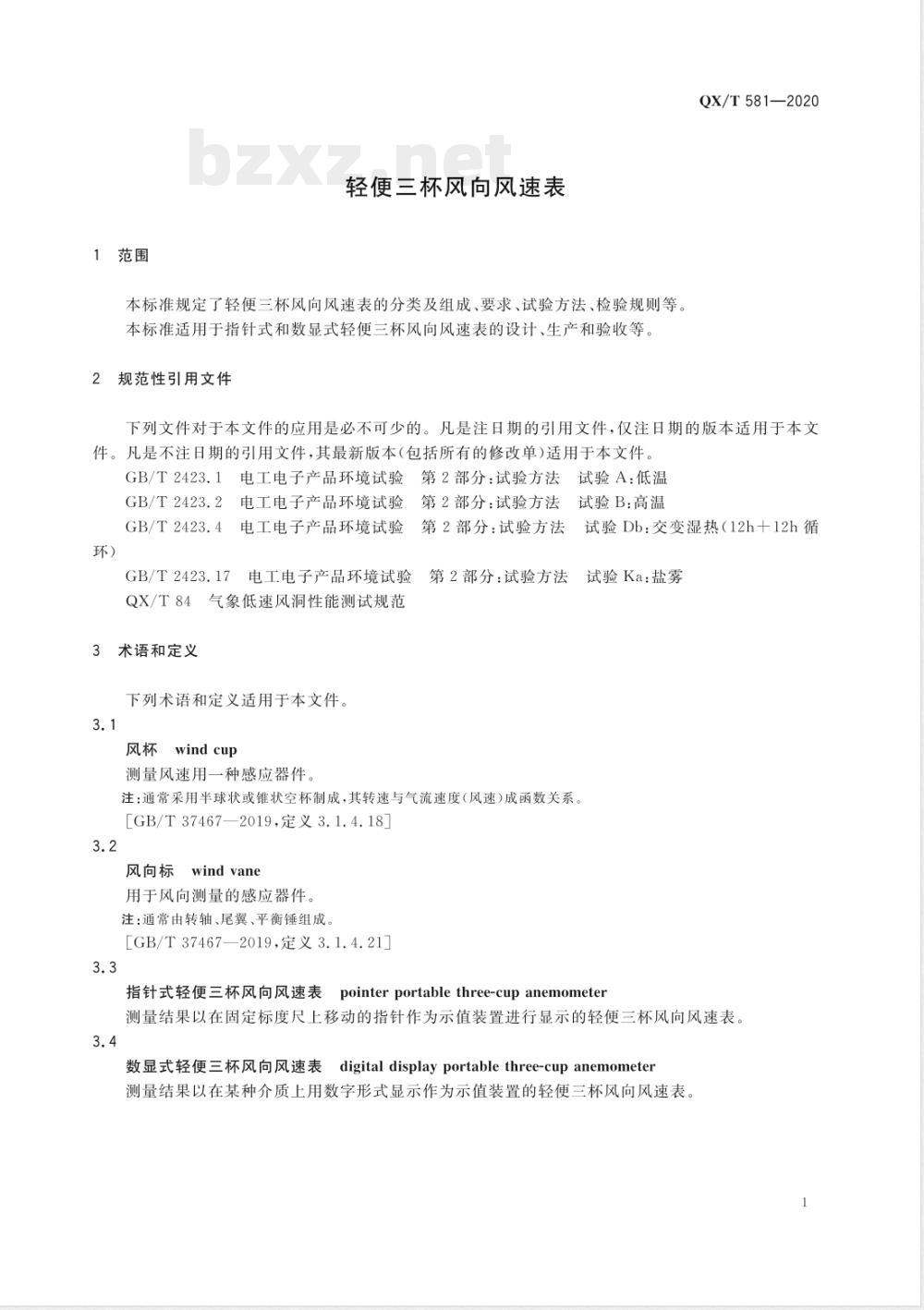

ICS 07.060 A47 QX 中华人民共和国气象行业标准 QX/T 580—2020 气象卫星地面系统计算机硬件维护规范 Maintenance specification for computer devices of meteorological satellite ground segment 2020-11-05发布 中国气象局发布 2021-02-01实施 QX/T 581—2020 轻便三杯风向风速表 Portable Three-cup Anemometer 2020-11-05发布 中国气象局发布 2021-02-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC507）提出并归口。本标准起草单位：中环天仪（天津）气象仪器有限公司、天津市气象局、中国气象局气象探测中心。本标准主要起草人：马剑哲、潘军、边泽强、崇伟、刘昕、张志垫、董猛、史静、徐妍。 1 范围 本标准规定了轻便三杯风向风速表的分类及组成、要求、试验方法、检验规则等内容。 本标准适用于指针式和数显式轻便三杯风向风速表的设计、生产和验收。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温 GB/T 2423.2 电工电子产品环境试验 第2部分：试验方法 试验B：高温 GB/T 2423.4 电工电子产品环境试验 第2部分：试验方法 GB/T 2423.17 电工电子产品环境试验 第2部分：试验方法 QX/T 84 气象低速风洞性能测试规范 3 术语和定义 下列术语和定义适用于本文件。 3.1 风杯 测量风速用的一种感应器件，通常采用半球状或锥状空杯制成，其转速与气流速度（风速）成函数关系。 3.2 风向标 用于风向测量的感应器件，通常由转轴、尾翼、平衡锤组成。 3.3 指针式轻便三杯风向风速表 测量结果以在固定标度尺上移动的指针作为示值装置进行显示的轻便三杯风向风速表。 3.4 数显式轻便三杯风向风速表 测量结果以数字形式在显示器上显示的轻便三杯风向风速表。 4 分类及组成 4.1 分类 按性能和特点分为：指针式轻便三杯风向风速表、数显式轻便三杯风向风速表。 4.2 组成 4.2.1 指针式轻便三杯风向风速表主要由风杯、风向标、风向盘、示值指示装置及连接部件组成。 4.2.2 数显式轻便三杯风向风速表主要由风杯、风向标、转换电路、数字显示器、电源模块及连接部件组成。 5 要求 5.1 结构与外观 5.1.1 风杯与风向标应满足：风杯旋转平稳，无不规则跳动；在水平位置旋转时能随遇平衡；风向标转动灵活、平稳且定位牢固。 5.1.2 指针式结构应满足：机械传动连接可靠；风速指针转动平稳且无碰撞；指针尖端覆盖刻度合理且回零偏移不超过规定范围；风向指针轴线与风向标轴线应在同一垂直平面内；外壳透明清晰无影响读数缺陷；表盘标识清晰均匀。 5.1.3 数显式显示部分应清晰，在风速平稳情况下数字显示无不规则跳动。
