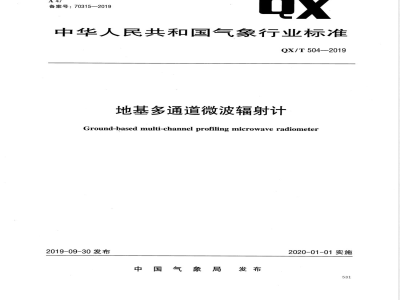

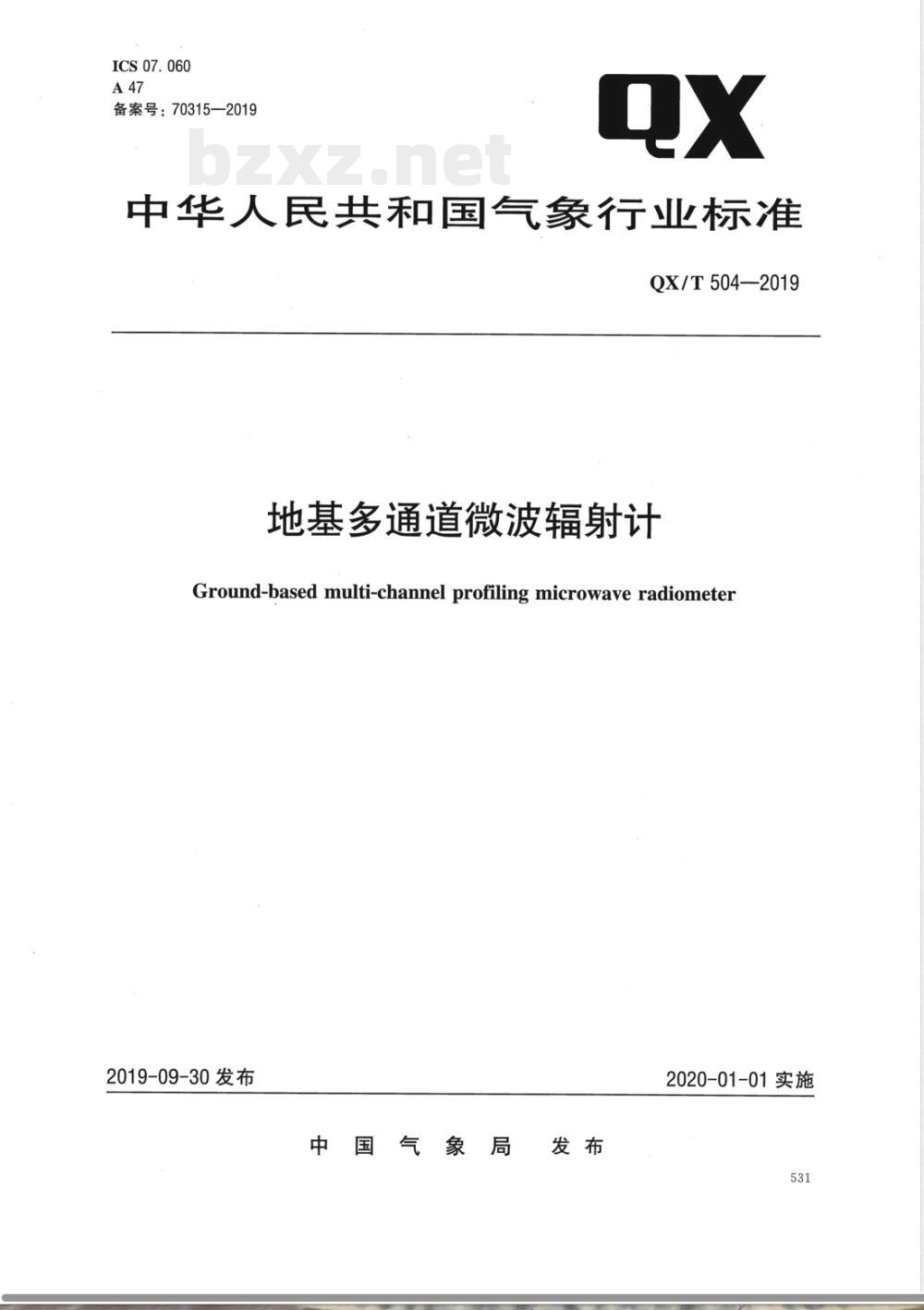

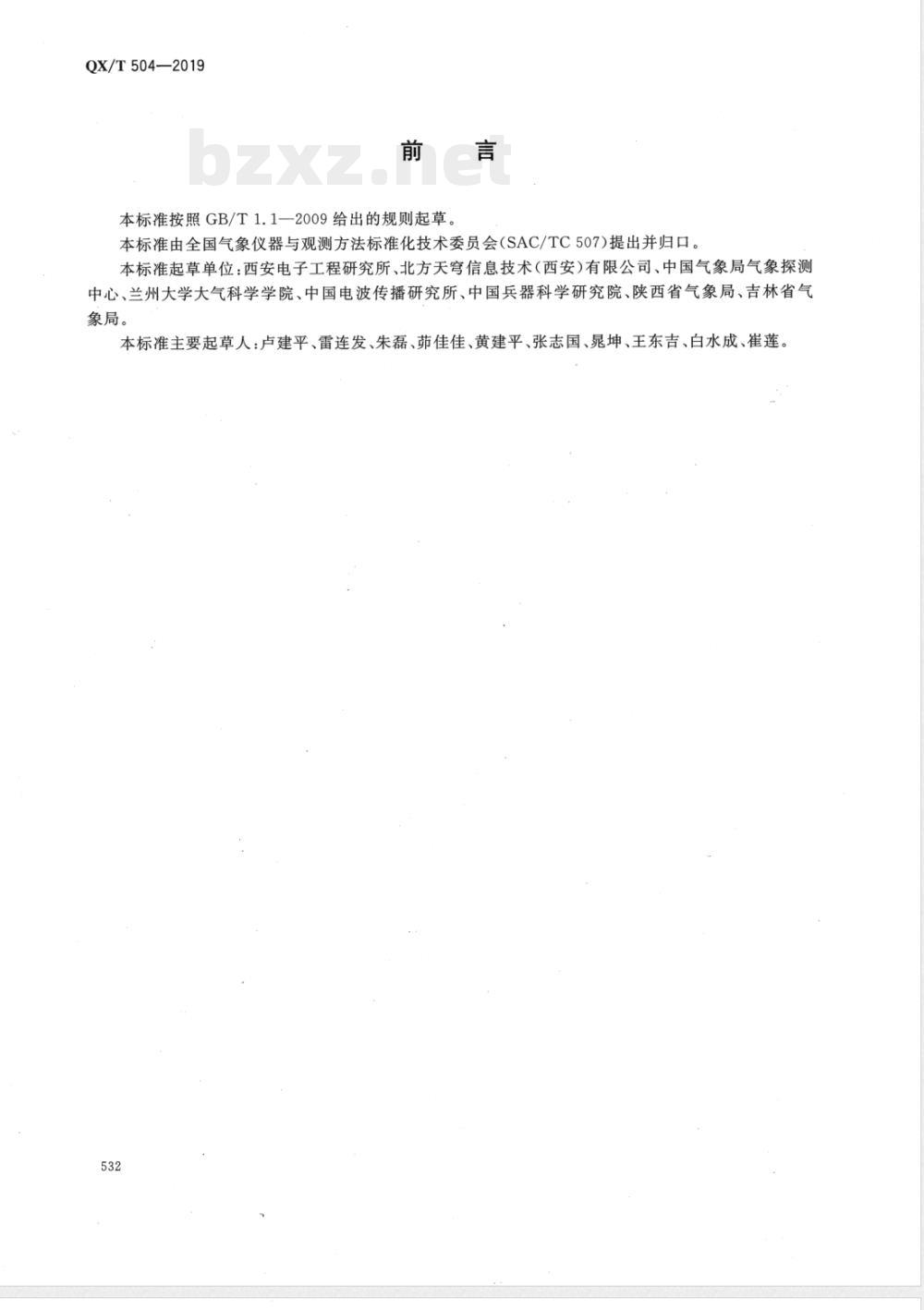

ICS07.060 A47 备案号：70315—2019 QX 中华人民共和国气象行业标准 QX/T 504—2019 地基多通道微波辐射计 Ground-based multi-channel profiling microwave radiometer 2019-09-30发布 中国气象局发布 2020-01-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC507）提出并归口。本标准起草单位：西安电子工程研究所、北方天穹信息技术(西安)有限公司、中国气象局气象探测中心、兰州大学大气科学学院、中国电波传播研究所、中国兵器科学研究院、陕西省气象局、吉林省气象局。本标准主要起草人：卢建平、雷连发、朱磊、佳佳、黄建平、张志国、显坤、王东吉、白水成、崔莲。 1 范围 本标准规定了地基多通道微波辐射计的技术要求、试验方法、检验规则、标志、标签和随行文件、包装、运输、贮存和校准等内容。 本标准适用于探测大气温度、湿度廓线的地基多通道微波辐射计。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 5080.7—1986 设备可靠性试验 恒定失效率假设下的失效率与平均无故障时间的验证试验方案 GB/T 6587—2012 电子测量仪器通用规范 GJB 150.8A—2009 军用装备试验室环境试验方法 第8部分：淋雨试验 GJB 3310—1998 雷达天线分系统性能测试方法 方向图 GB/T 37467—2019 气象仪器术语 QX/T 1—2000 II型自动气象站 QX/T 348—2016 X波段数字化天气雷达 3 术语和定义 GB/T 37467—2019界定的以及下列术语和定义适用于本文件。 3.1 地基多通道微波辐射计 工作在微波—毫米波波段，采用完全被动接收方式，探测大气热辐射噪声的气象遥感仪器。主要通过测量敏感频段多个频率通道的辐射强度来反演大气温度、湿度廓线等大气参数，以下简称辐射计。 3.2 亮温 亮度温度的简称。实际物体在某一波长的辐射能力可等效为具有相同亮度的黑体（等效黑体）所对应的温度。 注：单位为开尔文(K)。 3.3 廓线 大气温度、湿度等参数随高度分布的数据曲线。 3.4 液氮标定 利用液态氮对标定信号源致冷，通过辐射计观测获取输入输出关系，实现系统参数校准。 4 技术要求 4.1 组成 辐射计组成应包括：天线组件、接收机、信号处理单元、环境参数监测组件、环境控制组件、内置标定源、终端软件及必要辅助设备。 4.2 外观及工艺 设备外观应整洁，无凹痕、划伤、裂痕、变形及其他缺陷；表面涂层无起泡、龟裂、脱落；金属件无锈蚀及机械损伤；标识和字符应正确、完整、清晰；线缆应具备抗老化能力，满足长期户外使用要求；对环境敏感部件应采取防护措施。 4.3 功能及数据产品 4.3.1 工作模式控制 具有对流层观测、边界层观测及液氮标定等工作模式，并可由用户指令切换。 4.3.2 廓线探测功能 基于大气辐射亮温等数据，实时反演输出大气温度、湿度廓线等产品。 4.3.3 终端显示 具备图形化实时廓线、时空剖面及历史数据展示功能。 4.3.4 环境参数监测 可实时监测设备所处环境的气温、气压、相对湿度等参数。 4.3.5 自检监测 系统关键部件应具备实时状态自检与故障报警功能，并在终端界面显示。 4.3.6 数据产品 实时输出基础观测数据、气象产品数据及设备状态数据。 4.4 探测性能 4.4.1 探测高度 对流层观测模式≥10000 m；边界层观测模式≥2000 m。 4.4.2 对流层温度廓线性能 垂直分辨力要求：0–500 m ≤50 m；500–2000 m ≤100 m；2000–10000 m ≤250 m。
