标准简介
本标准规定了空气流速计量实验室基础设施及环境条件、计量标准和环境测量仪器的技术要求。 本标准适用于空气流速计量实验室（以下简称“实验室”）的建设。
标准图片预览
标准内容
ICS07.060
备案号：45934—2014

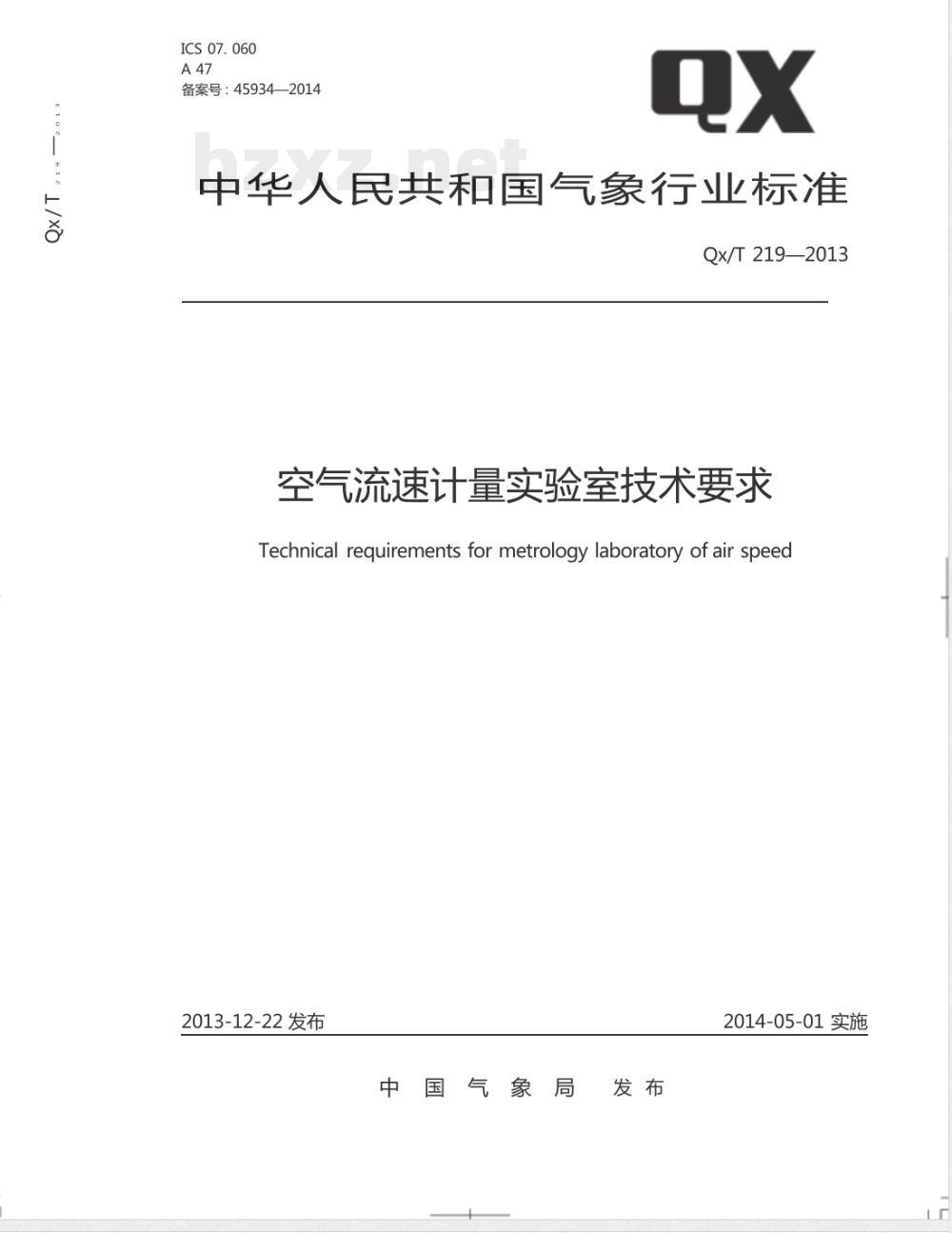

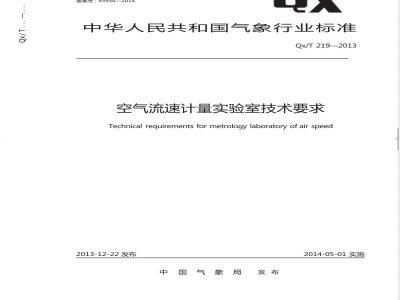

中华人民共和国气象行业标准
Qx/T219—2013
空气流速计量实验室技术要求
Technical requirements for metrology laboratory of air speed2013-12-22发布
中国气象局
電发布電
2014-05-01实施

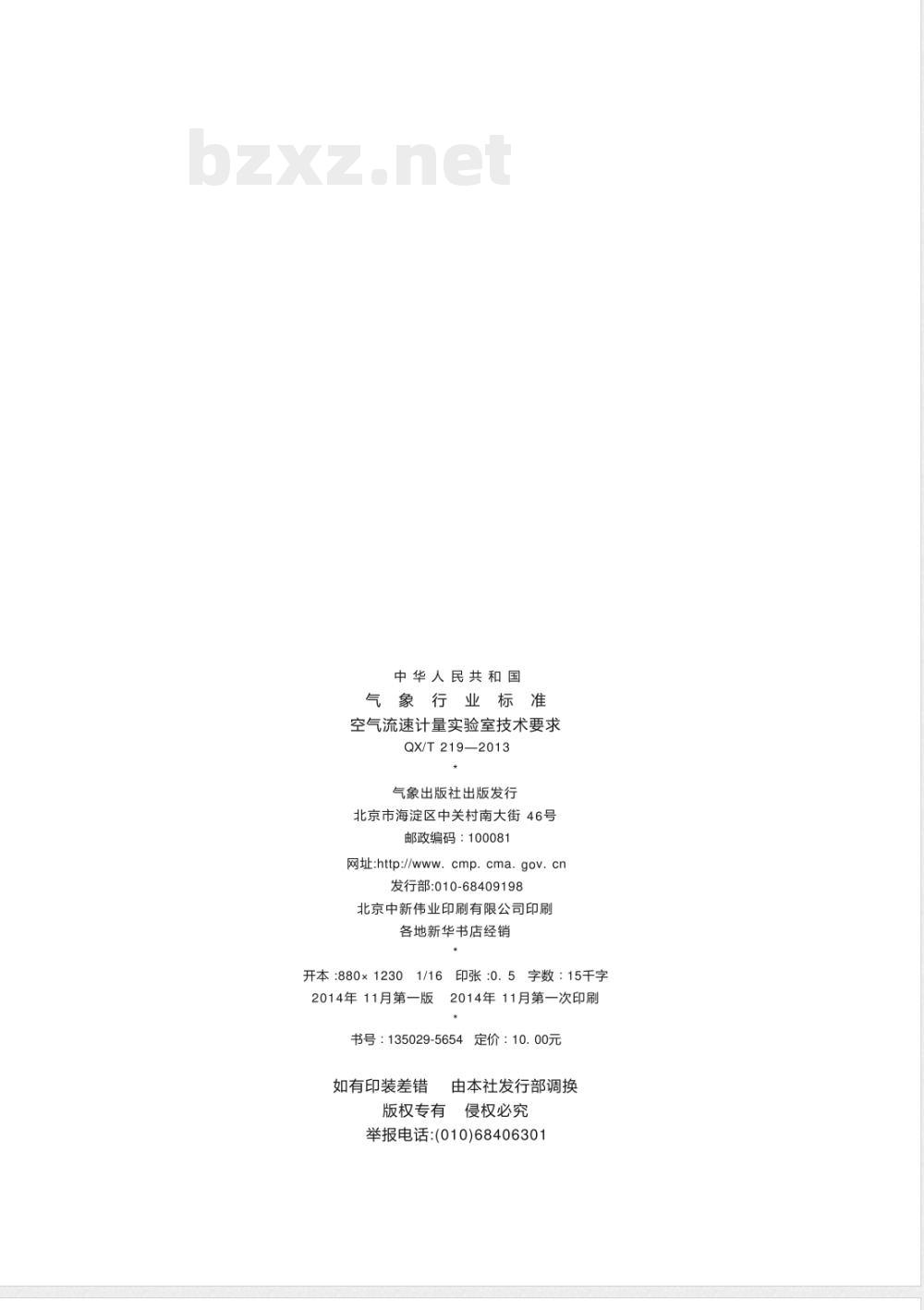

中华人民共和国
气象行业标
空气流速计量实验室技术要求
QX/T219—2013
气象出版社出版发行
北京市海淀区中关村南大街46号邮政编码：100081
网址:http://www.cmp.cma.gov.cn发行部：010-68409198
北京中新伟业印刷有限公司印刷各地新华书店经销
开本：880×1230
2014年11月第一版
印张：0.5字数：15千字
2014年11月第一次印刷
书号：135029-5654
如有印装差错
版权专有
定价：10.00元
由本社发行部调换
侵权必究
举报电话：(010)68406301

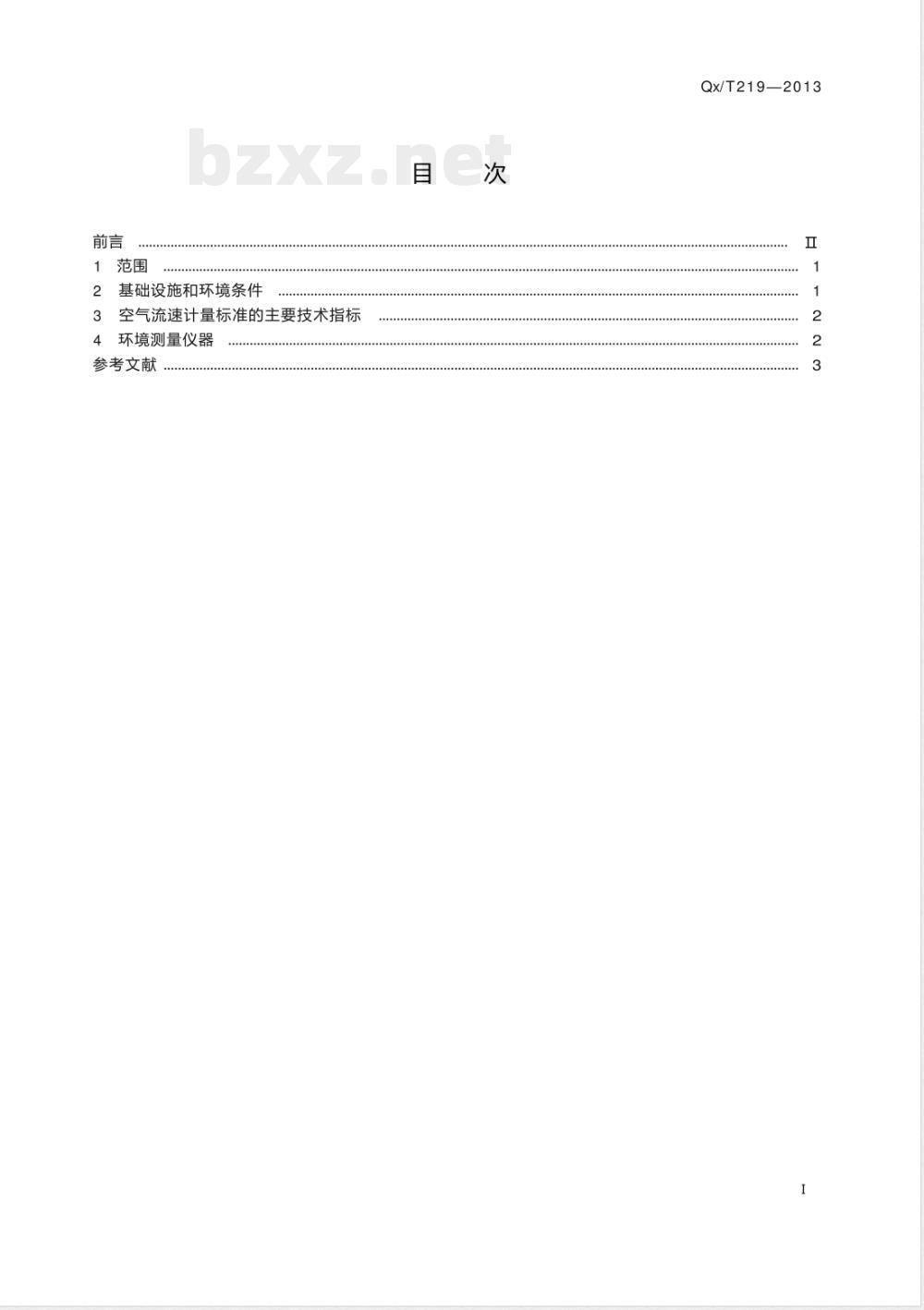

基础设施和环境条件
空气流速计量标准的主要技术指标3
环境测量仪器
参考文献
Qx/T219—2013
Qx/T219—2013

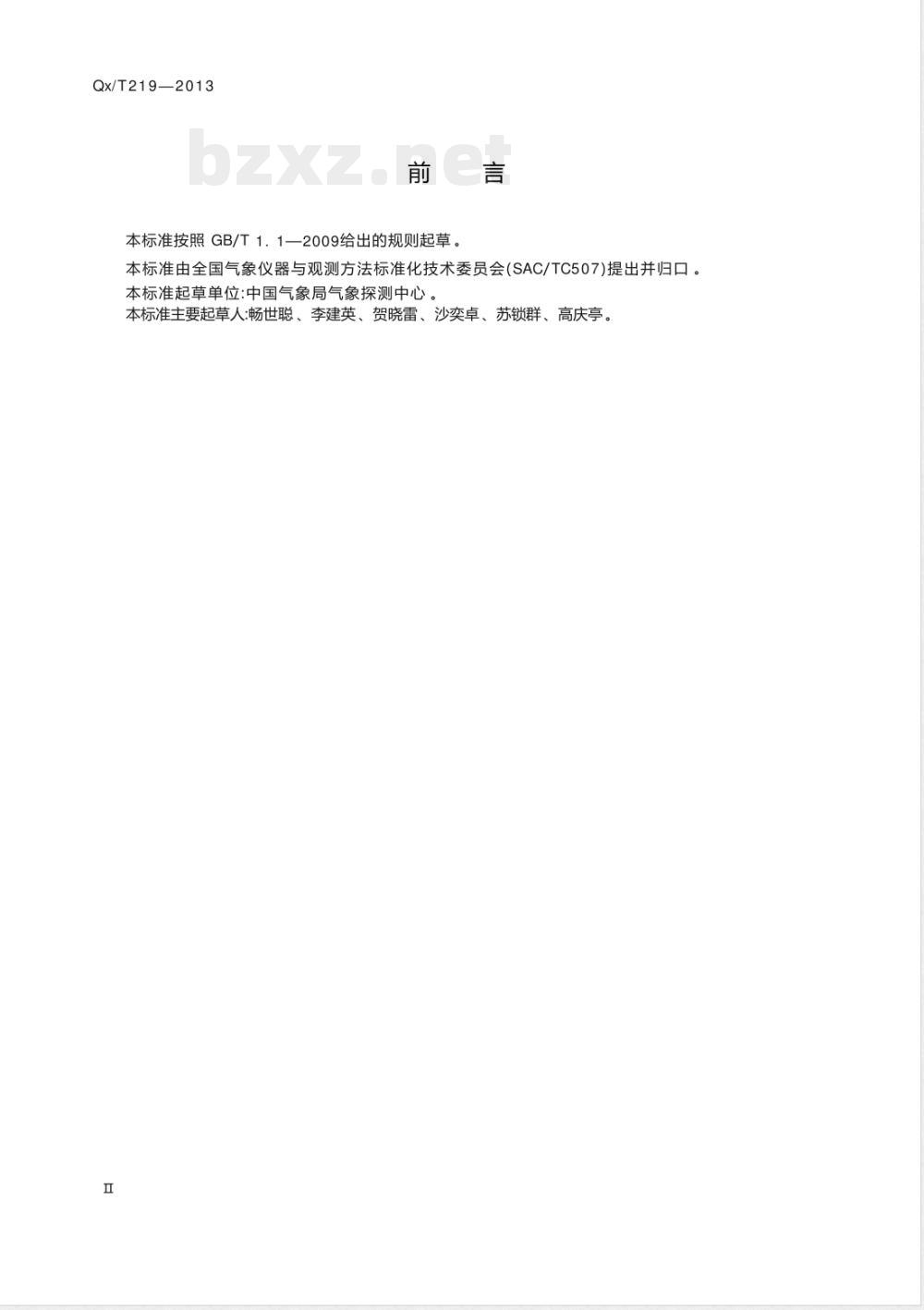

本标准按照GB/T1.1一2009给出的规则起草本标准由全国气象仪器与观测方法标准化技术委员会(SAC/TC507)提出并归口。本标准起草单位：中国气象局气象探测中心。本标准主要起草人:畅世聪、李建英、贺晓雷、沙奕卓、苏锁群、高庆亭。日

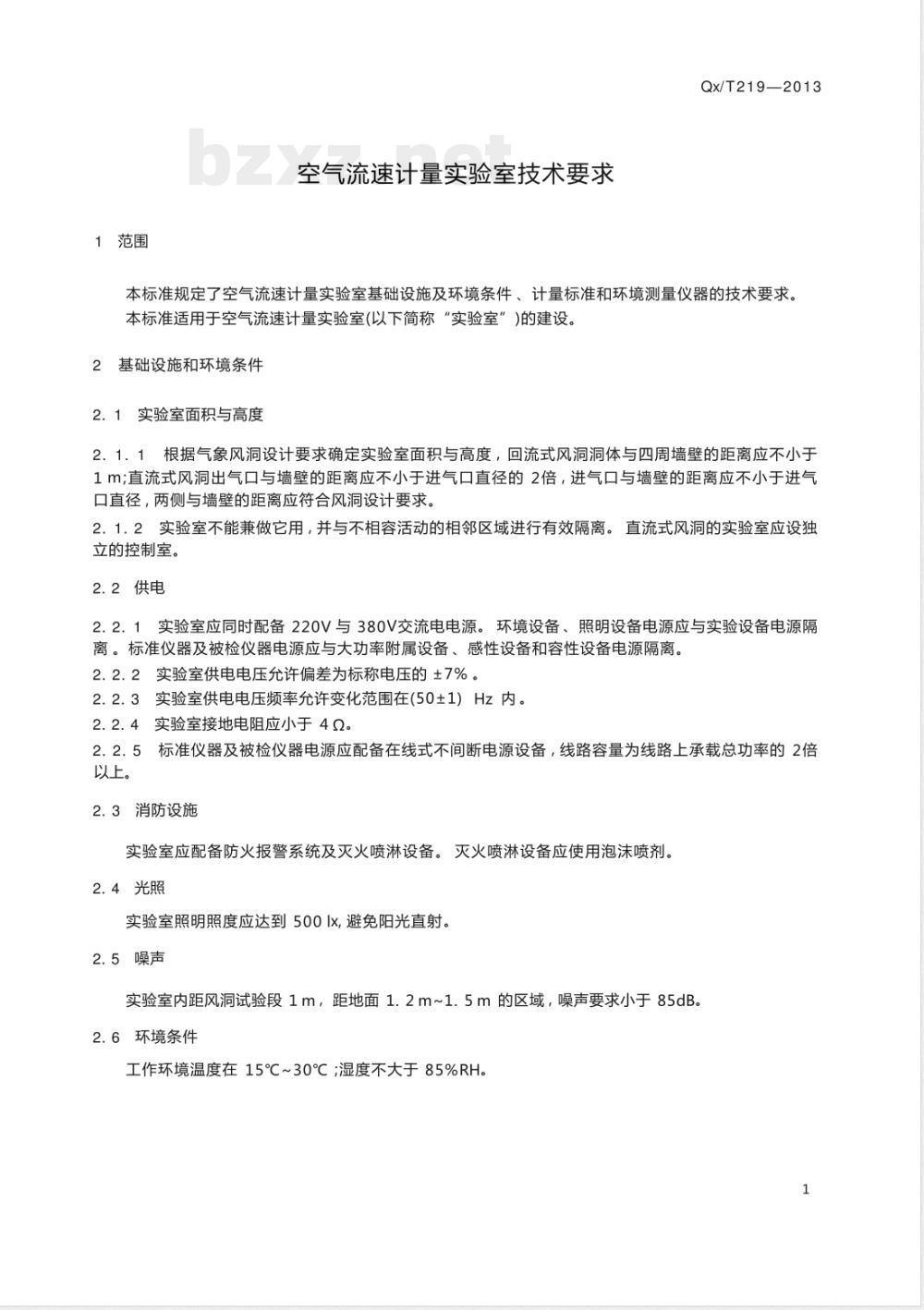

1范围
空气流速计量实验室技术要求
Qx/T219—2013
本标准规定了空气流速计量实验室基础设施及环境条件、计量标准和环境测量仪器的技术要求。本标准适用于空气流速计量实验室（以下简称“实验室）的建设。2基础设施和环境条件
2.1实验室面积与高度
2.1．1根据气象风洞设计要求确定实验室面积与高度，回流式风洞洞体与四周墙壁的距离应不小于1m;直流式风洞出气口与墙壁的距离应不小于进气口直径的2倍，进气口与墙壁的距离应不小于进气口直径，两侧与墙壁的距离应符合风洞设计要求，2.1.2实验室不能兼做它用，并与不相容活动的相邻区域进行有效隔离。直流式风洞的实验室应设独立的控制室。
2.2供电
2.2.1实验室应同时配备220V与380V交流电电源。环境设备、照明设备电源应与实验设备电源隔离。标准仪器及被检仪器电源应与大功率附属设备、感性设备和容性设备电源隔离。2.2.2实验室供电电压允许偏差为标称电压的±7%。2.2.3实验室供电电压频率允许变化范围在(50±1）Hz内。2.2.4实验室接地电阻应小于4Q。2.2.5标准仪器及被检仪器电源应配备在线式不间断电源设备，线路容量为线路上承载总功率的2倍以上。
2.3消防设施
实验室应配备防火报警系统及灭火喷淋设备。灭火喷淋设备应使用泡沫喷剂。2.4光照
实验室照明照度应达到500Ix，避免阳光直射。2.5噪声
实验室内距风洞试验段1m，距地面1.2m~1.5m的区域，噪声要求小于85dB。2.6环境条件
工作环境温度在15℃~30℃;湿度不大于85%RH。1
Qx/T219—2013
空气流速计量标准的主要技术指标3
3.1一等标准气象计量实验室
3.1.1风速测量范围：0.2m/s~80m/s。2扩展不确定度：风速在1m/s～12m/s范围时，为0.08m/s(k=2);风速大于12m/s时，为3.1.2
0. 62%(k=2) 。
3.2二等标准气象计量实验室
3.2.1风速测量范围：0.2m/s~30m/s。扩展不确定度：风速在1m/s~12m/s范围时，为0.15m/s（k=2);风速大于12m/s时，为3.2.2
1. 24%(k=2) 。
环境测量仪器
4.1温度测量仪
技术指标为：
一测量范围:0℃~50℃；
一最大允许误差：±0.3℃
2湿度测量仪
技术指标为：
一测量范围：10%RH~90%RH;下载标准就来标准下载网
一最大允许误差：±5%RH。
4.3大气压力测量仪
一测量范围：500hpa~1060hpa;
一最大允许误差：±0.5hpa。
容水平
GB3096—2008
声环境质量标准
参考文献
GB/T12325—2008电能质量供电电压偏差GB/T18039.3—2003
GB22337—2008
GB50034—2004
GB50169—2006
JJF1001—2011
Qx/T219—2013
电磁兼容环境公用低压供电系统低频传导骚扰及信号传输的兼社会生活环境噪声排放标准
建筑照明设计标准
电气装置安装工程接地装置施工及验收规范通用计量术语及定义
JJF1059.1—2012
QX/T 84—2007
测量不确定度评定与表示
气象低速风洞性能测试规范
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
