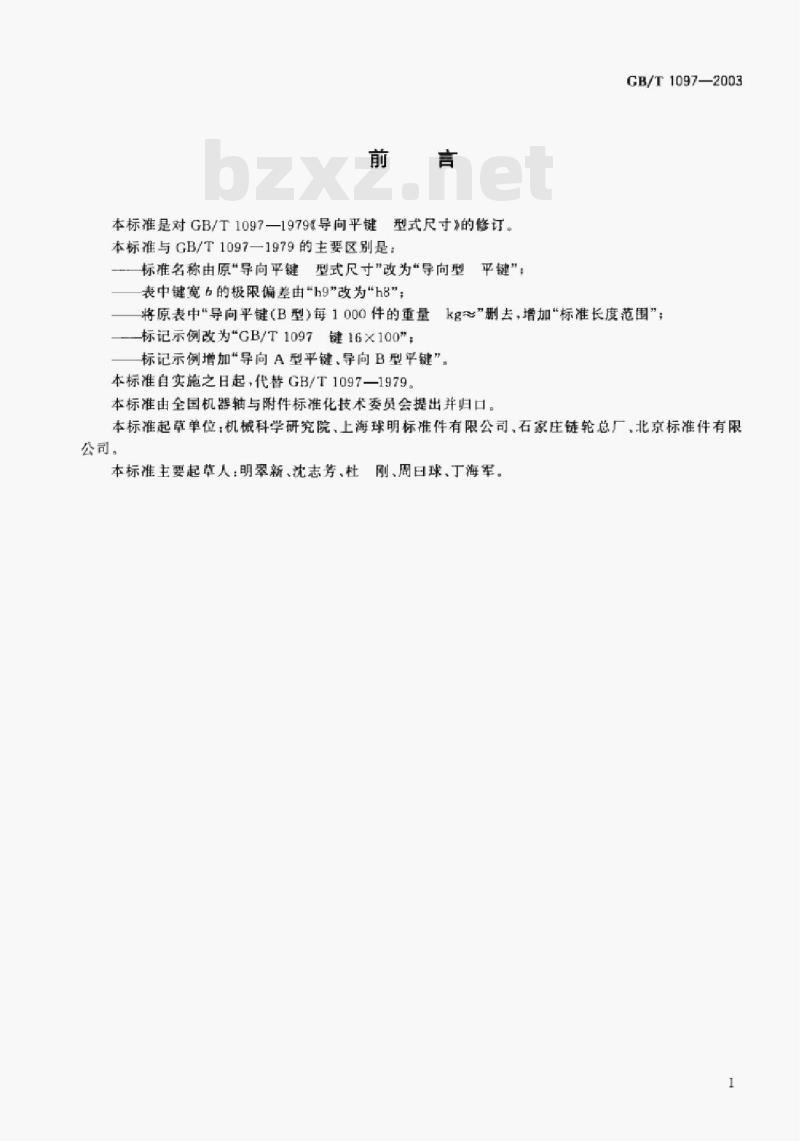

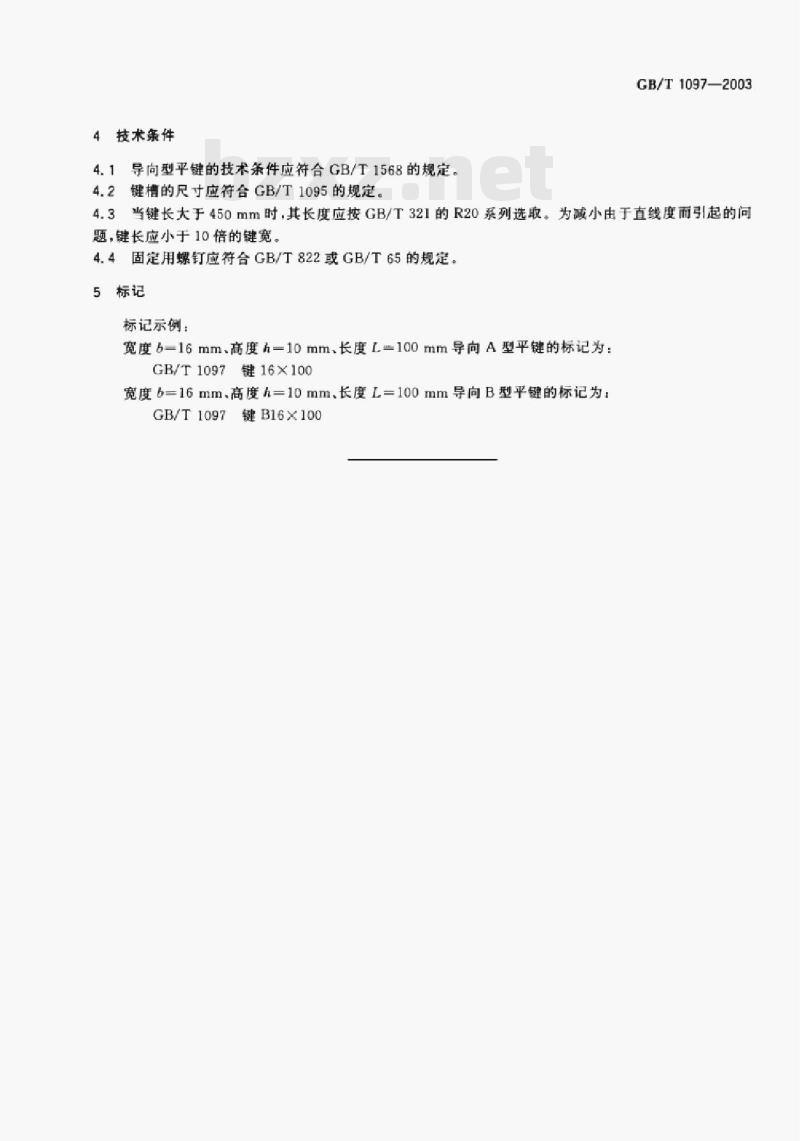

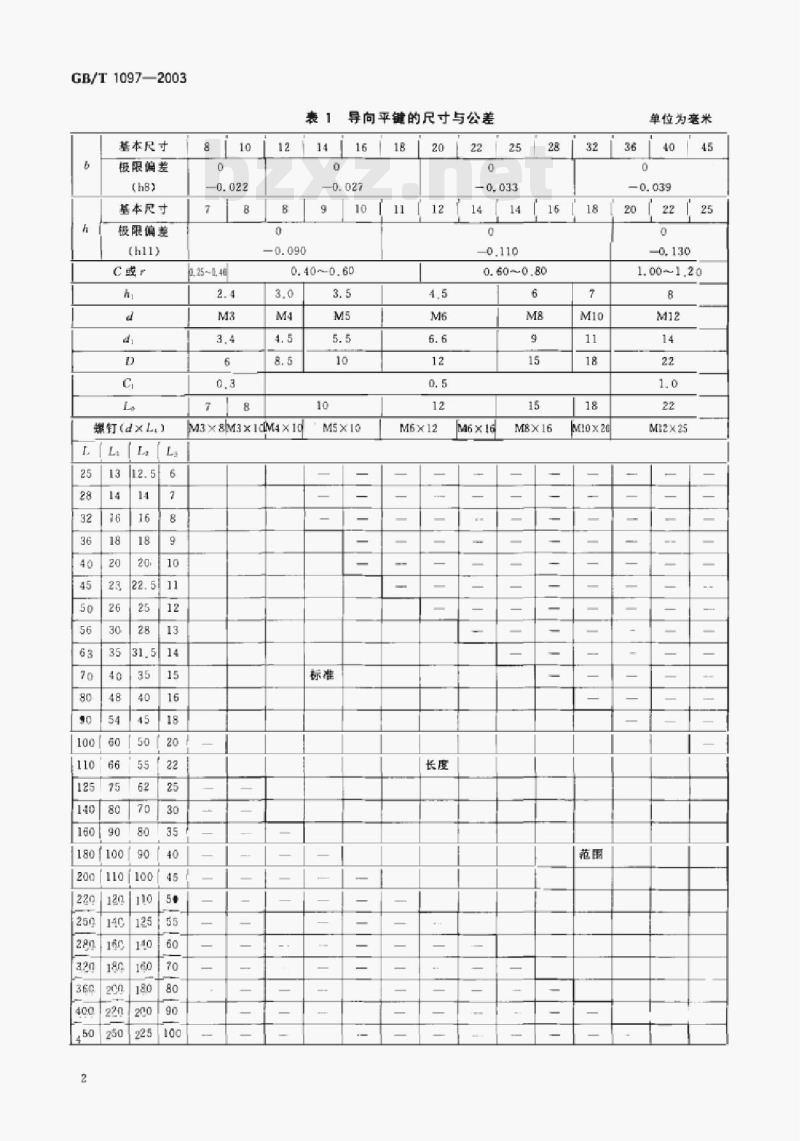

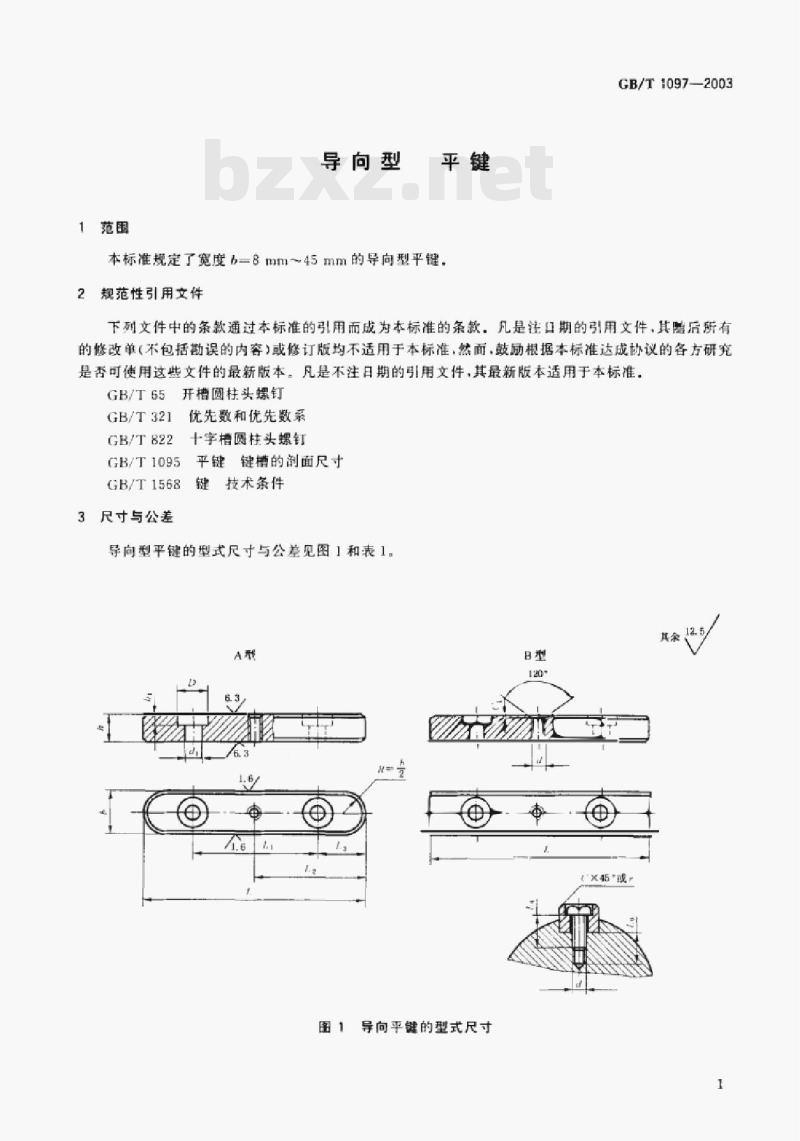

前言 本标准是对GB/T1097—1979导向平键型式尺寸的修订。本标准与GB/T1097—1979的主要区别是：标准名称由“导向平键型式尺寸”改为“导向型平键”；表中键宽6的极限偏差由h9改为h8；删除原表中“导向平键（B型）每1000件的重量”；增加“标准长度范围”；标记示例改为“GB/T1097键16×100”；标记示例增加“导向A型平键、导向B型平键”。 本标准自实施之日起代替GB/T1097—1979。本标准由全国机器轴与附件标准化技术委员会提出并归口。 本标准起草单位：机械科学研究院、上海球明标准件有限公司、石家庄链轮总厂、北京标准件有限公司。 本标准主要起草人：明翠新、沈志芳、杜刚、周日球、丁海军。 1 范围 本标准规定了宽度b=8mm～45mm的导向型平键。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款： GB/T65 开槽圆柱头螺钉 GB/T321 优先数和优先数系 GB/T822 十字槽圆柱头螺钉 GB/T1095 平键键槽的削面尺寸 GB/T1568 键技术条件 3 尺寸与公差 导向型平键的型式尺寸与公差见图1和表1。 型式分为A型、B型。 键基本参数包括：宽度b、高度h、长度L等。 极限偏差等级为h8（部分尺寸按表1规定）。 （表1 尺寸与公差整理） 表中包含不同规格导向平键的： - 基本尺寸（宽度b等） - 极限偏差（h8等） - 配套螺钉规格（如M3、M4、M5、M6、M8、M10、M12等及对应长度） - 标准长度范围（如100、110、125、140、160、180、200、220、250、320、360、400等不同规格段） - 倒角与圆角参数（如C或r） （图1）导向平键型式结构分为A型与B型结构示意。 4 技术条件 4.1 导向型平键的技术条件应符合GB/T1568的规定。 4.2 键槽尺寸应符合GB/T1095的规定。 4.3 当键长大于450mm时，其长度应按GB/T321的R20系列选取；为减少直线度问题，键长应小于10倍键宽。 4.4 固定用螺钉应符合GB/T822或GB/T65的规定。 5 标记 标记示例： 宽度b=16mm、高度h=10mm、长度L=100mm导向A型平键：GB/T1097键16×100 宽度b=16mm、高度h=10mm、长度L=100mm导向B型平键：GB/T1097键B16×100
