GB 200—2003.
1范围
GB 200规定了中热硅酸盐水泥、低热硅酸盐水泥和低热矿渣硅酸盐水泥的定义与代号,材料要求、强度等级﹑技术要求,试验方法,检验规则﹑包装,标志、运输与贮存。
GB 200适用于中热硅酸盐水泥、低热硅酸盐水泥和低热矿渣硅酸盐水泥。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB/T 176水泥化学分析方法(GB/T 176—1996.eqv ISO 680; 1990)
GB/T 203用于水泥中的粒化高炉矿渣
GB/T 750水泥压蒸安定性试验方法
GB/T1346水泥标准稠度用水量,凝结时间、安定性检验方法(GB/T 1346—2001,eqv ISO 9597;1989)
GB/T 1596用于水泥和混凝土中的粉煤灰
GB/T 2022—1980水泥水化热试验方法(直接法)
GB/T 5483石膏和硬石膏(GB/T 5483—1996,eqv ISO 1587:1975)GB/T 6645用于水泥中的粒化电炉磷渣
GB/T8074水泥比表面积测定方法(勃氏法)GB 9774水泥包装袋
GB 12573水泥取样方法
GB/T12959——1991水泥水化热测定方法(溶解热法)

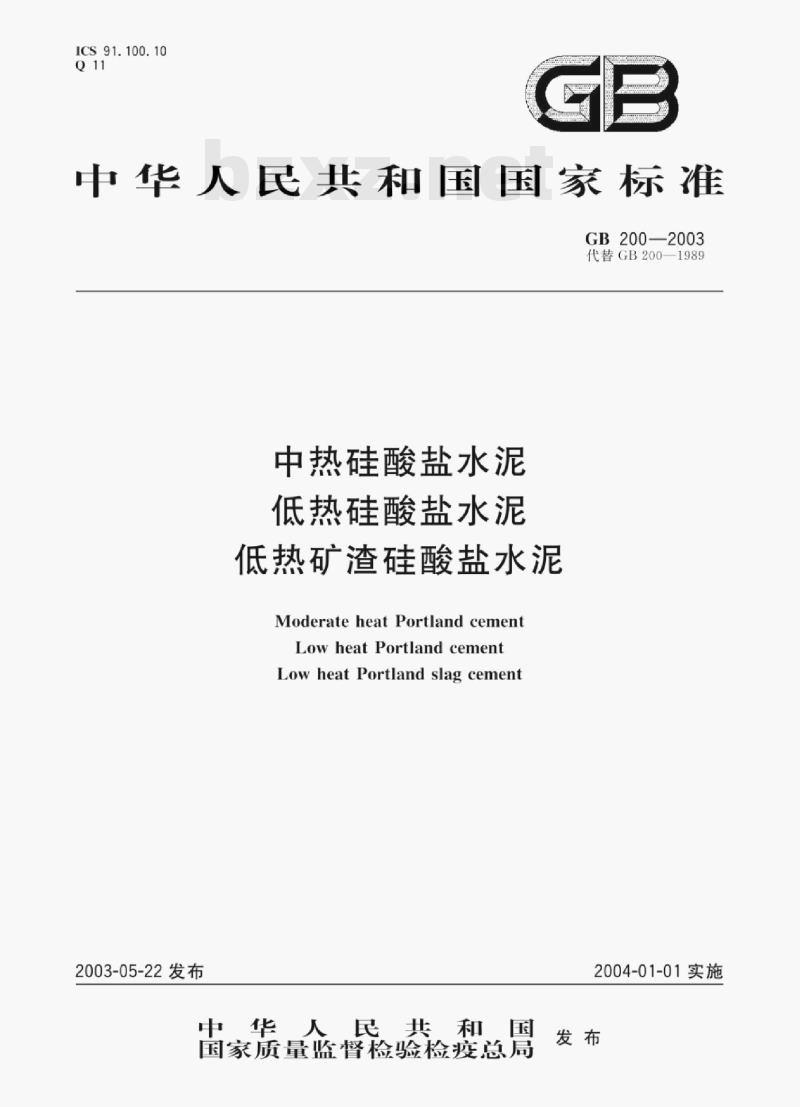

ICS91.100.10
中华人民共和国国家标准
GB200—2003
代替GB200—1989
中热硅酸盐水泥
低热硅酸盐水泥
低热矿渣硅酸盐水泥
ModerateheatPortland cement
LowheatPortland cement
LowheatPortland slag cement
2003-05-22发布
中华人民共和国
国家质量监督检验检疫总局
2004-01-01实施
GB200—2003
本标准中第5章，第6.1条、第6.3条至第6.9条、第8章为强制性的，其余为推荐性的。本标准参考JISR5210—1997《波特兰水泥》（中热波特兰水泥、低热波特兰水泥）和DIN1164：2000-11《特种水泥》（低热水泥）。本标准代替GB200—1989《中热硅酸盐水泥、低热矿渣硅酸盐水泥》。本标准与GB200—1989相比主要变化如下：新增加了低热硅酸盐水泥品种（见第1章）；一水泥标号改为强度等级，每一品种设一强度等级（1989年版的第4章；本版第5章）；一水泥筛余细度指标改为比表面积指标（1989年版的5.6；本版的6.5）；水泥强度检验方法用GB/T176711999《水泥胶砂强度检验方法（1ISO法）》代替GB/T1771985《水泥胶砂强度检验方法》（1989年版的6.6；本版的7.5）；一水泥水化热试验方法保留GB/T2022一1980《水泥水化热试验方法（直接法）》，同时增加了GB/T12959一1991《水泥水化热测定方法（溶解热法）》。从本标准实施之日起，两年内采用直接法仲裁，两年后采用溶解热法仲裁（1989年版的6.7：本版的7.6）。本标准由中国建材工业协会提出。本标准由全国水泥标准化委员会（CSBTS/TC184）归口。本标准负责起草单位：中国建筑材料科学研究院水泥科学与新型建筑材料研究所。本标准参加起草单位：中国长江三峡工程开发总公司、葛洲坝股份有限公司水泥厂、云南红塔滇西水泥股份有限公司，抚顺水泥股份有限公司、华新水泥股份有限公司、甘肃祁连山水泥股份有限公司，四川嘉华企业（集团）股份有限公司、湖南霸道特种水泥股份有限公司、四川金沙水泥股份有限公司。本标准主要起草人：岳云德江云安、刘克忠、王晶、成希弱、张秋英、倪竹君、在春明。本标准所代替标准的历次版本发布情况为：GB2001963.GB200-1980GB2001989I

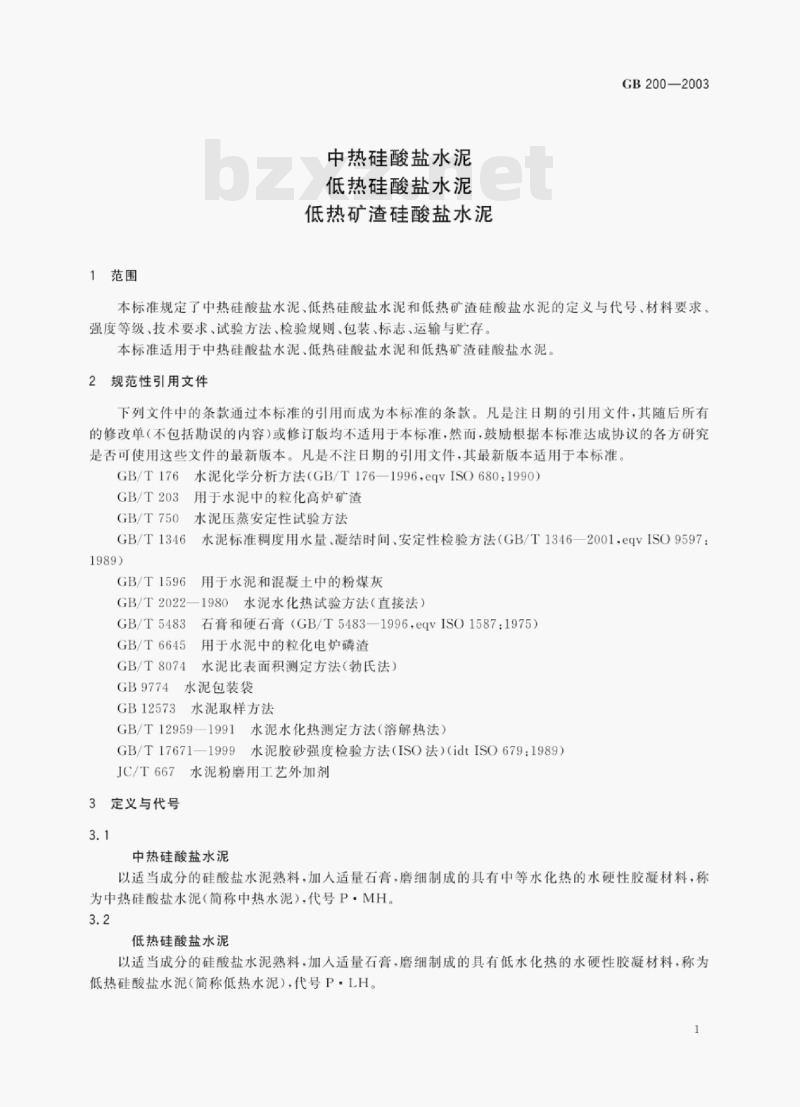

1范围
中热硅酸盐水泥
低热硅酸盐水泥
低热矿渣硅酸盐水泥
GB200—2003
本标准规定了中热硅酸盐水泥、低热硅酸盐水泥和低热矿渣硅酸盐水泥的定义与代号、材料要求、强度等级、技术要求、试验方法、检验规则、包装、标志、运输与贮存。本标准适用于中热硅酸盐水泥、低热硅酸盐水泥和低热矿渣硅酸盐水泥。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T176水泥化学分析方法（GB/T176—1996，eqvISO680：1990）GB/T203
GB/T750
GB/T1346
GB/T1596
用于水泥中的粒化高炉矿渣
水泥压蒸安定性试验方法
水泥标准稠度用水量，凝结时间，安定性检验方法（GB/T1346一2001.eqVISO9597：用于水泥和混凝土中的粉煤灰
GB/T2022一1980水泥水化热试验方法（直接法）GB/T5483
GB/T6645
GB/T8074
石膏和硬石膏（GB/T5483—1996，eqvISO1587：1975）用于水泥中的粒化电炉磷渣
水泥比表面积测定方法（勃氏法）GB9774水泥包装袋
GB12573水泥取样方法
GB/T129591991水泥水化热测定方法（溶解热法）GB/T17671—1999水泥胶砂强度检验方法（ISO法）（idtISO679：1989）JC/T667水泥粉磨用工艺外加剂
3定义与代号
中热硅酸盐水泥
以适当成分的硅酸盐水泥熟料，加入适量石膏，磨细制成的具有中等水化热的水硬性胶凝材料，称为中热硅酸盐水泥（简称中热水泥），代号P·MH。3.2
低热硅酸盐水泥
以适当成分的硅酸盐水泥熟料.加入适量石膏，磨细制成的具有低水化热的水硬性胶凝材料，称为低热硅酸盐水泥（简称低热水泥），代号P·LH1
GB200—2003
低热矿渣硅酸盐水泥
以适当成分的硅酸盐水泥熟料，加入粒化高炉矿渣，适量石膏，磨细制成的具有低水化热的水硬性胶凝材料，称为低热矿渣硅酸盐水泥（简称低热矿渣水泥），代号P，SLH。4组成与材料
4.1组成
低热矿渣水泥中粒化高炉矿渣掺加量按质量百分比计为20%60%。充许用不超过混合材料总量50%的粒化电炉磷渣或粉煤灰代替部分粒化高炉矿渣。4.2硅酸盐水泥熟料
4.2.1中热硅酸盐水泥熟料
硅酸三钙（3CaO·SiO）的含量应不超过55%，铝酸三钙（3CaO·Al.O）的含量应不超过6%，游离氧化钙的含量应不超过1.0%。4.2.2低热硅酸盐水泥熟料
硅酸二钙（2Ca0·SiO）的含量应不小于40%，铝酸三钙（3CaO*AlO）的含量应不超过6%，游离氧化钙的含量应不超过1.0%。4.2.3低热矿渣硅酸盐水泥熟料
铝酸三钙（3Ca0·A10）的含量应不超过8%，游离氧化钙的含量应不超过1.2%氧化镁的含量不宜超过5.0%；如果水泥经压蒸安定性试验合格，则熟料中氧化镁的含量允许放宽到6.0%。硅酸盐水泥熟料中铝酸三钙的含量按式（1）硅酸三钙的含量按式（2），硅酸二钙的含量按式（3计算。
3Ca0:Al,0.=2.65(Al,O.-0.64FeO).+...+.(l)
3Ca0.SiO,=4.07Ca0-7.60SiO2-6.72Al.Og-1.43Fe.Og-2.85S0.....（2)2Ca0.SiO.2.87Si0-0.75(3CaO.SiO)..............式中：
3CaO.SiO2
硅酸盐水泥熟料中硅酸三钙的含量（%）：2Ca0.Si0,
硅酸盐水泥熟料中硅酸二钙的含量（%）；硅酸盐水泥熟料中铝酸三钙的含量（%）：硅酸盐水泥熟料中氧化钙的含量（%）：Cao
硅酸盐水泥熟料中二氧化硅的含量（%）；AlO
硅酸盐水泥熟料中三氧化二铝的含量（%）；FeO
硅酸盐水泥熟料中三氧化二铁的含量（%）：SO
硅酸盐水泥熟料中三氧化硫的含量（%）。4.3粒化高炉矿渣、粒化电炉磷渣和粉煤灰......(3)
粒化高炉矿渣应符合GB/T203，粒化电炉磷渣应符合GB/T6645.粉煤灰应符合GB/T1596的要求。
4.4石膏
天然石膏：符合GB/T5483中规定的G类或A类二级（含）以上的石膏或硬石膏。工业副产石膏：工业生产中以硫酸钙为主要成分的副产品。采用工业副产石膏时，应经过试验，证明对水泥性能无害。
4.5助磨剂
水泥粉磨时允许加人助磨剂，其加入量应不超过水泥质量的1%，助磨剂应符合JC/T667的规定。2
5强度等级
中热水泥强度等级为42.5：
低热水泥强度等级为42.5；
低热矿渣水泥强度等级为32.5。6技术要求
氧化镁
中热水泥和低热水泥中氧化镁的含量不宜大于5.0%。GB200—2003
如果水泥经压蒸安定性试验合格，则中热水泥和低热水泥中氧化镁的含量允许放宽到6.0%。6.2碱含量
碱含量由供需双方商定。当水泥在混凝土中和骨料可能发生有害反应并经用户提出低碱要求时，中热水泥和低热水泥中的碱含量应不超过0.60%，低热矿渣水泥中的碱含量应不超过1.0%，碱含量按Na.O+0.658K，O计算值表示。
6.3三氧化硫
水泥中三氧化硫的含量应不大于3.5%。6.4烧失量
中热水泥和低热水泥的烧失量应不大于3.0%。6.5比表面积
水泥的比表面积应不低于250m2/kg。6.6凝结时间
初凝应不早于60min，终凝应不迟于12h6.7安定性
用沸煮法检验应合格。
6.8强度
水泥的强度等级按规定龄期的抗压强度和抗折强度划分，各龄期的抗压强度和抗折强度应不低于表1数值。
中热水泥
低热水泥
低热矿渣水泥
6.9水化热
强度等级
水泥的等级与各龄期强度
抗压强度
抗折强度
单位为兆帕
水泥的水化热允许采用直接法或溶解热法进行检验，各龄期的水化热应不大于表2数值。表2水泥强度等级的各龄期水化热品
中热水泥
低热水泥
低热矿渣水泥
强度等级
水化热
单位为千焦每千克
GB200—2003
低热水泥28d水化热
低热水泥型式检验28d的水化热应不大于310kJ/kg。7试验方法
7.1氧化钙（CaO）、二氧化硅（SiO2）、三氧化二铝（AlO）三氧化二铁（Fe,O）、氧化镁（MgO）、三氧化硫（SO）烧失量游离氧化钙，氧化钠NaO）和氧化钟（KO）按GB/T176进行。
7.2比表面积
按GB/T8074进行。
7.3凝结时间和安定性
按GB/T1346进行。
7.4压蒸安定性
按GB/T750方法进行，其中中热水泥和低热水泥的压蒸膨胀率应不大于0.80%，低热矿渣水泥的压蒸膨胀率应不大于0.50%。
7.5强度
按GB/T17671-1999进行。
7.6水化热
按GB/T2022—1980或GB/T12959—1991进行。8检验规则
8.1编号及取样
水泥出厂前按同品种编号和取样。袋装水泥和散装水泥应分别进行编号和取样。每一编号为一取样单位。水泥出厂不超过600t为一编号。取样方法按GB12573进行。
取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，总量至少14kg。所取样品按本标准第7章规定的方法进行检验。8.2检验分类
检验分为出厂检验和型式检验。8.2.1出厂检验
出厂检验项目包括6.1～6.9的技术要求。8.2.2型式检验
型式检验项目为6.10规定的低热水泥28d水化热技术要求。有下列情况之一者，应进行型式检验：a）新产品试制定型鉴定：
正式生产后·如材料，工艺有较大改变，可能影响产品性能时：正常生产时，每半年检验一次；c
d）产品长期停产后，恢复生产时：国家质量监督检验机构提出型式检验要求时。e)
8.3出厂水泥
出厂水泥应保证出厂强度等级，其余技术要求除28d水化热外应符合本标准的有关指标要求。8.4废品与不合格品
8.4.1废品
凡氧化镁、三氧化硫、初凝时间、安定性中的任一项不符合本标准规定时，均为废品。4
8.4.2不合格品
GB200—2003
凡比表面积、终凝时间、烧失量、混合材料名称和掺加量、水化热、强度中的任一项不符合本标准规定时为不合格品。水泥包装标志中水泥品种、生产者名称和出厂编号不全的也属于不合格品。8.5试验报告
试验报告内容应包括本标准规定的型式检验以外的各项技术要求及试验结果，助磨剂、工业副产石膏、混合材料的名称和掺加量。水泥厂应在水泥发出之日起11d内寄发除28d强度以外规定的各项试验结果。28d强度数值，应在水泥发出之日起32d内补报。8.6交货与验收
8.6.1交货
交货时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以水泥厂同编号水泥的检验报告为依据。采取何种方法验收由买卖双方商定，并在合同或协议中注明。8.6.2验收
8.6.2.1以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。取样方法按GB12573进行，取样数量为22kg，缩分为两等份。一份由卖方保存40d，一份由买方按本标准规定的项目和方法进行检验。在40d以内，买方检验认为产品质量不符合本标准要求，而卖方文有异议时，则双方应将卖方保存的另一份试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。8.6.2.2以水泥厂同编号水泥的检验报告为验收依据时，在发货前或交货时买方在同编号水泥中抽取试样，双方共同签封后保存三个月：或委托卖方在同编号水泥中抽取试样.签封后保存三个月在三个月内，买方对水泥质量有疑问时，则买卖双方应将签封的试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。9包装、标志、运输与贮存
9.1包装
水泥可以袋装或散装。袋装水泥每袋净含量50kg，且应不少于标志质量的98%随机抽取20袋总质量应不少于1000kg。其他包装形式由供需双方协商确定，但有关袋装质量要求，应符合上述原则规定。
水泥包装袋应符合GB9774的规定。9.2标志
水泥袋上应清楚标明：产品名称、代号、净含量、强度等级、生产许可证编号、生产者名称和地址、出厂编号、执行标准号，包装年，月，日：包装袋两侧应印有水泥名称和强度等级，并用黑色印刷散装运输时应提交与袋装标志相同内容的卡片。9.3运输与购存
水泥在运输与贮存时不得受潮和混人杂物，不同品种的水泥应分别贮存或运输，不得混杂。GB200-2003
中华人民共和国
国家标准
中热硅酸盐水泥免费标准bzxz.net
低热硅酸盐水泥
低热矿渣硅酸盐水泥
GB2002003
中国标准出版社出版发行
北京西城区复兴门外三里河北街16号邮政编码：100045
http://bzcbs.com
电话：63787337、63787447
2003年7月第一版2004年11月电子版制作书号：155066·1-19696
版权专有
侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
