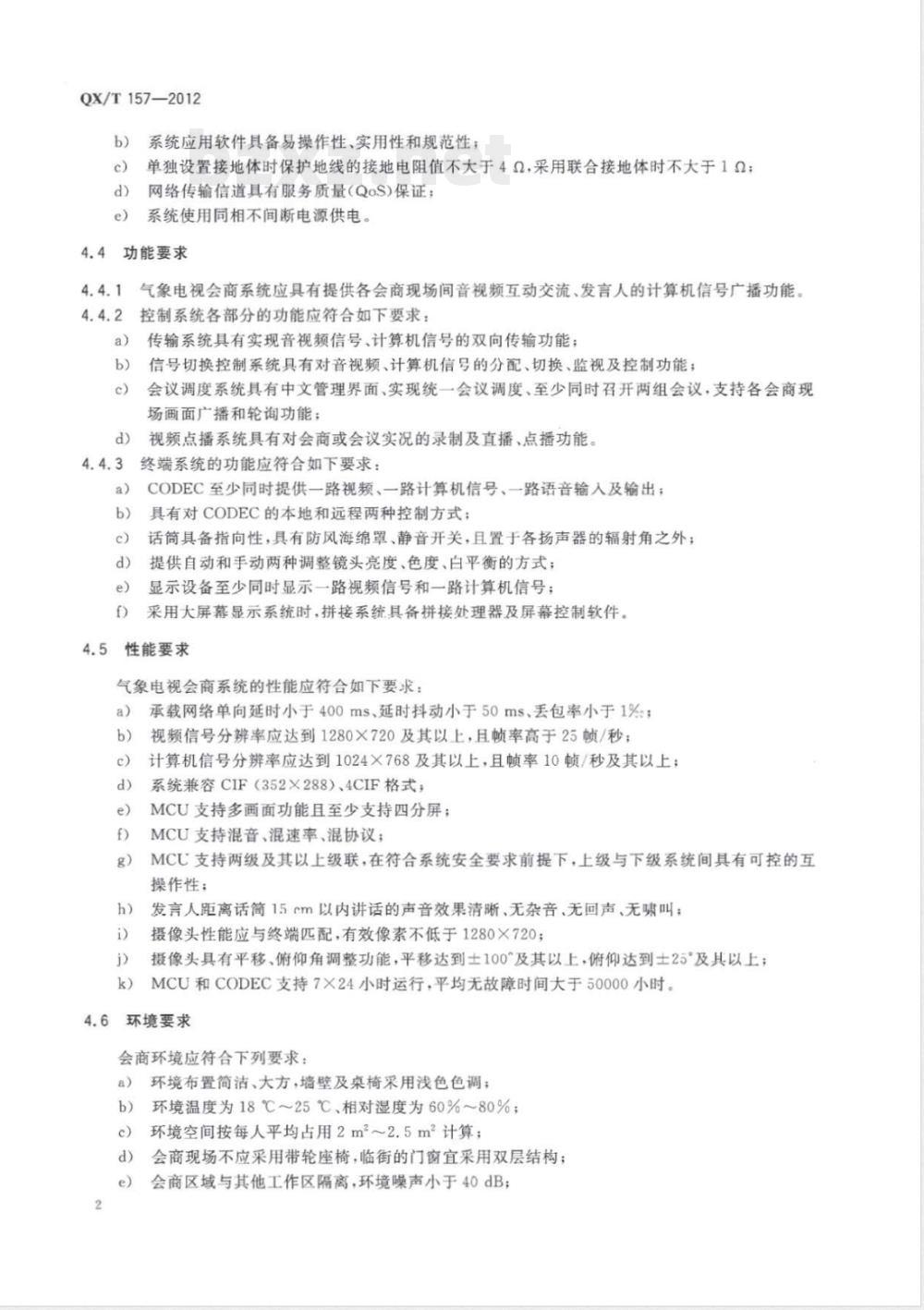

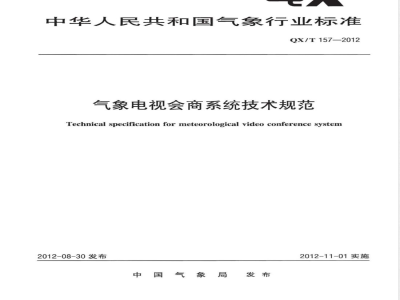

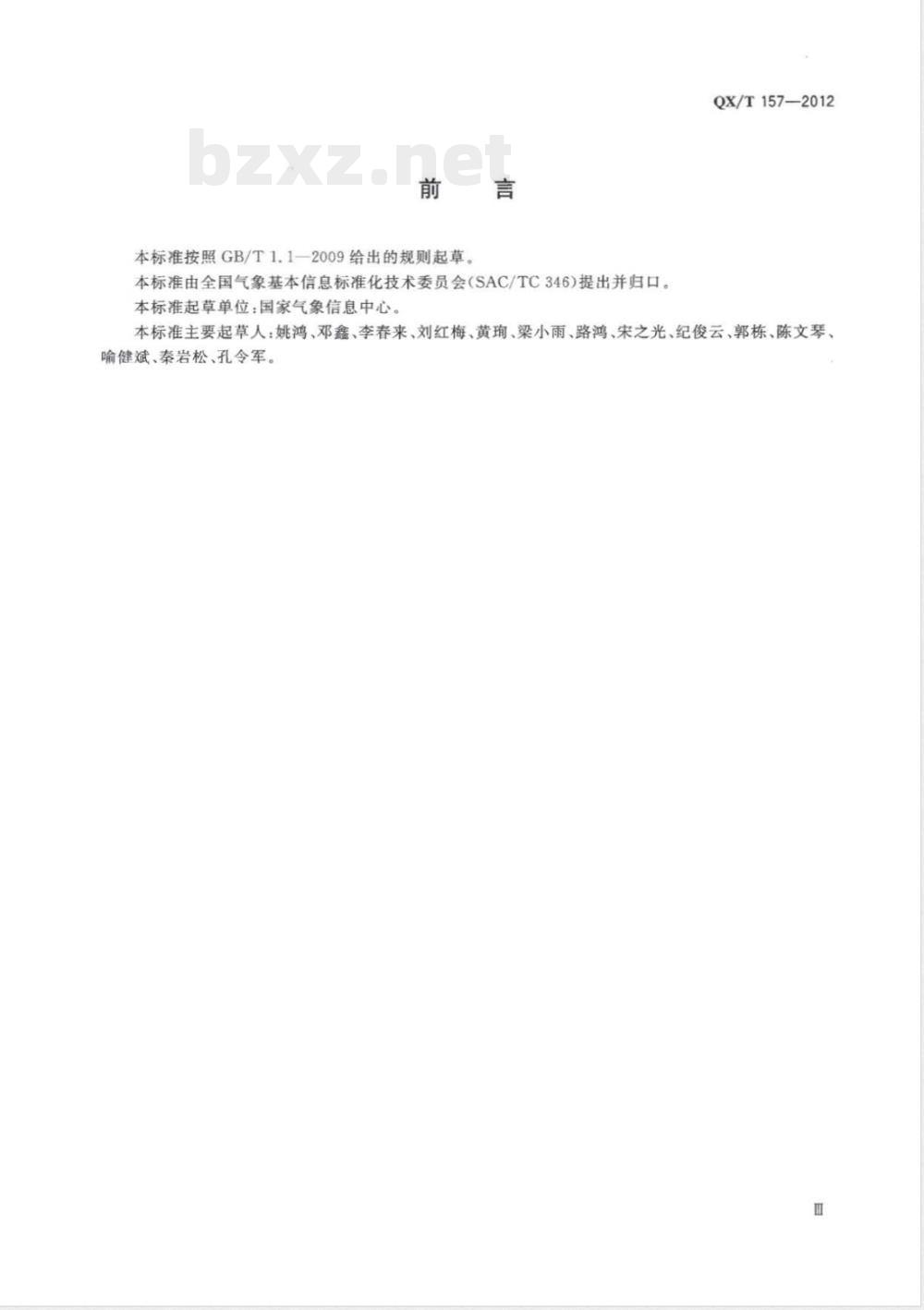

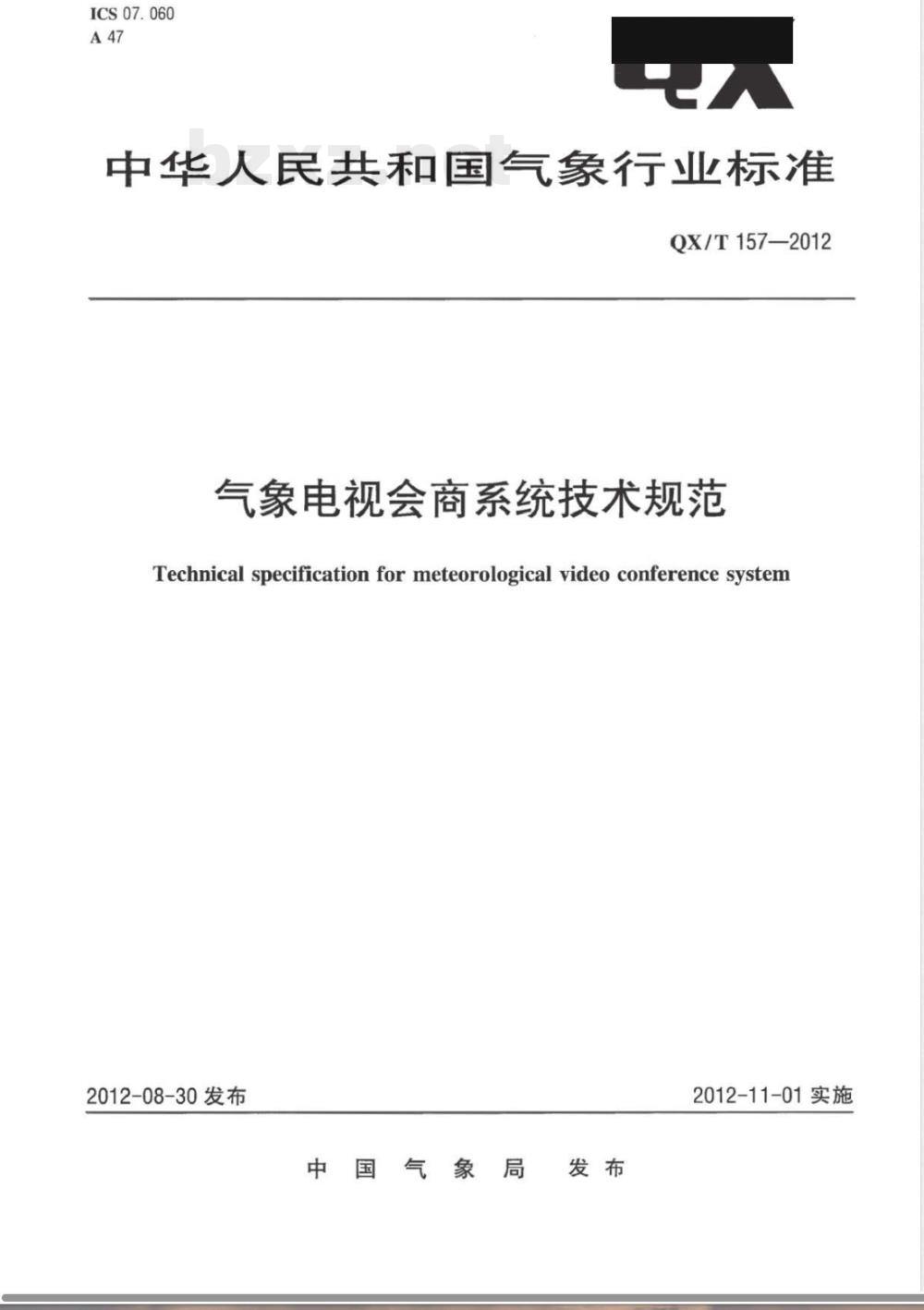

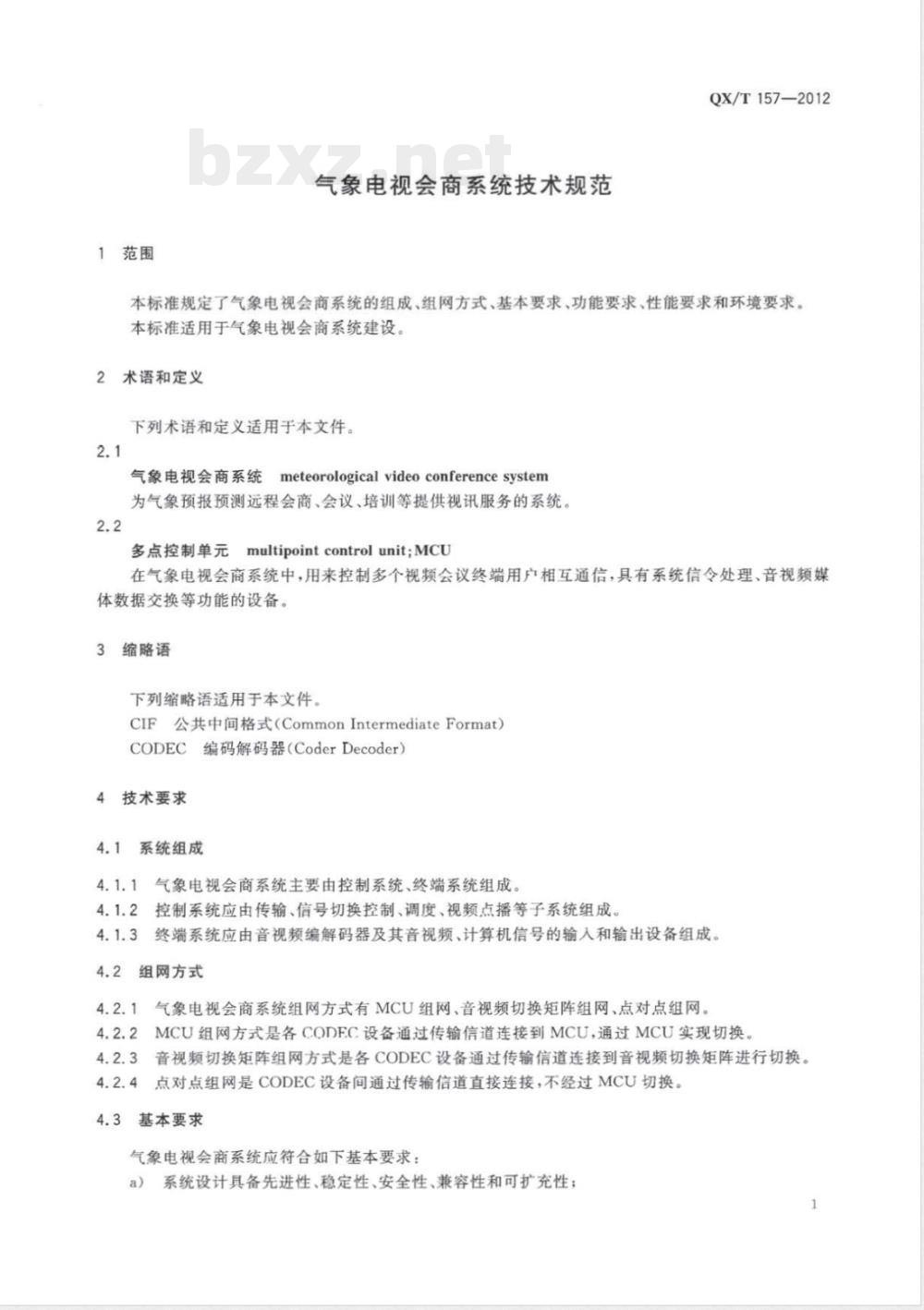

ICS07.060 A47 中华人民共和国气象行业标准 QX/T157—2012 气象电视会商系统技术规范 Technical specification for meteorological video conference system 2012-08-30发布 中国气象局发布 2012-11-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由全国气象基本信息标准化技术委员会（SAC/TC346）提出并归口。本标准起草单位：国家气象信息中心。本标准主要起草人：姚鸿、邓鑫、李春来、刘红梅、黄、梁小雨、路鸿、宋之光、纪俊云、郭栋、陈文琴、喻健斌、秦岩松、孔令军。 1 范围 本标准规定了气象电视会商系统的组成、组网方式、基本要求、功能要求、性能要求和环境要求。本标准适用于气象电视会商系统建设。 2 术语和定义 下列术语和定义适用于本文件。 2.1 气象电视会商系统 为气象预报预测远程会商、会议、培训等提供视讯服务的系统。 2.2 多点控制单元（MCU） 在气象电视会商系统中，用来控制多个视频会议终端用户相互通信，具有系统信令处理、音视频媒体数据交换等功能的设备。 3 缩略语 下列缩略语适用于本文件： CIF：公共中间格式（Common Intermediate Format） CODEC：编码解码器（Coder Decoder） 4 技术要求 4.1 系统组成 4.1.1 气象电视会商系统主要由控制系统、终端系统组成。控制系统应由传输、信号切换控制、调度、视频点播等子系统组成。 4.1.2 终端系统应由音视频编解码器及其音视频、计算机信号的输入和输出设备组成。 4.2 组网方式 4.2.1 气象电视会商系统组网方式有MCU组网、音视频切换矩阵组网、点对点组网。 4.2.2 MCU组网方式是各CODEC设备通过传输信道连接到MCU，通过MCU实现切换。 4.2.3 音视频切换矩阵组网方式是各CODEC设备通过传输信道连接到音视频切换矩阵进行切换。 4.2.4 点对点组网是CODEC设备间通过传输信道直接连接，不经过MCU切换。 4.3 基本要求 气象电视会商系统应符合如下基本要求： a) 系统设计具备先进性、稳定性、安全性、兼容性和可扩充性； b) 系统应用软件具备易操作性、实用性和规范性； c) 单独设置接地体时保护地线的接地电阻值不大于4Ω，采用联合接地体时不大于1Ω； d) 网络传输信道具有服务质量（QoS）保证； e) 系统使用同相不间断电源供电。 4.4 功能要求 4.4.1 气象电视会商系统应具有提供各会商现场间音视频互动交流、发言人的计算机信号广播功能。 4.4.2 控制系统各部分功能要求： a) 传输系统具有实现音视频信号、计算机信号的双向传输功能； b) 信号切换控制系统具有对音视频、计算机信号的分配、切换、监视及控制功能； c) 会议调度系统具有中文管理界面，实现统一会议调度，至少同时召开两组会议，支持各会商现场画面广播和轮询功能； d) 视频点播系统具有对会商或会议实况的录制及直播、点播功能。 4.4.3 终端系统功能要求： a) CODEC至少同时提供一路视频、一路计算机信号、一路语音输入及输出； b) 具有对CODEC的本地和远程两种控制方式； c) 话筒具备指向性，具有防风海绵罩、静音开关，且置于各扬声器的辐射角之外； d) 提供自动和手动两种调整镜头亮度、色度、白平衡的方式； e) 显示设备至少同时显示一路视频信号和一路计算机信号； f) 采用大屏幕显示系统时，拼接系统具备拼接处理器及屏幕控制软件。 4.5 性能要求 气象电视会商系统的性能应符合如下要求： a) 承载网络单向延时小于400ms、延时抖动小于50ms、丢包率小于1%； b) 视频信号分辨率应达到1280×720及以上，且帧率高于25帧/秒； c) 计算机信号分辨率应达到1024×768及以上，且帧率10帧/秒及以上； d) 系统兼容CIF（352×288）、4CIF格式，MCU支持多画面功能且至少支持四分屏； e) MCU支持混音、混速率、
