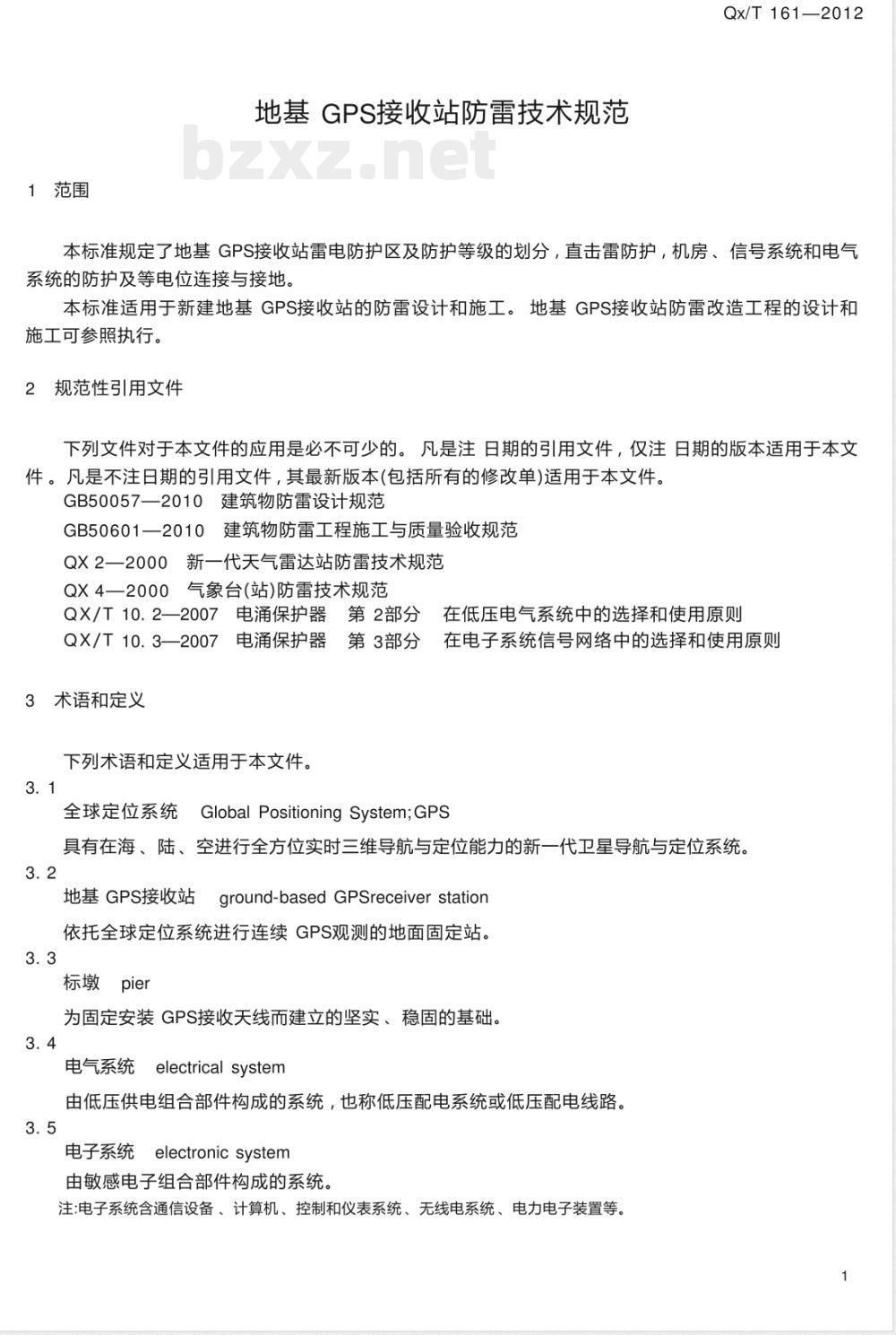

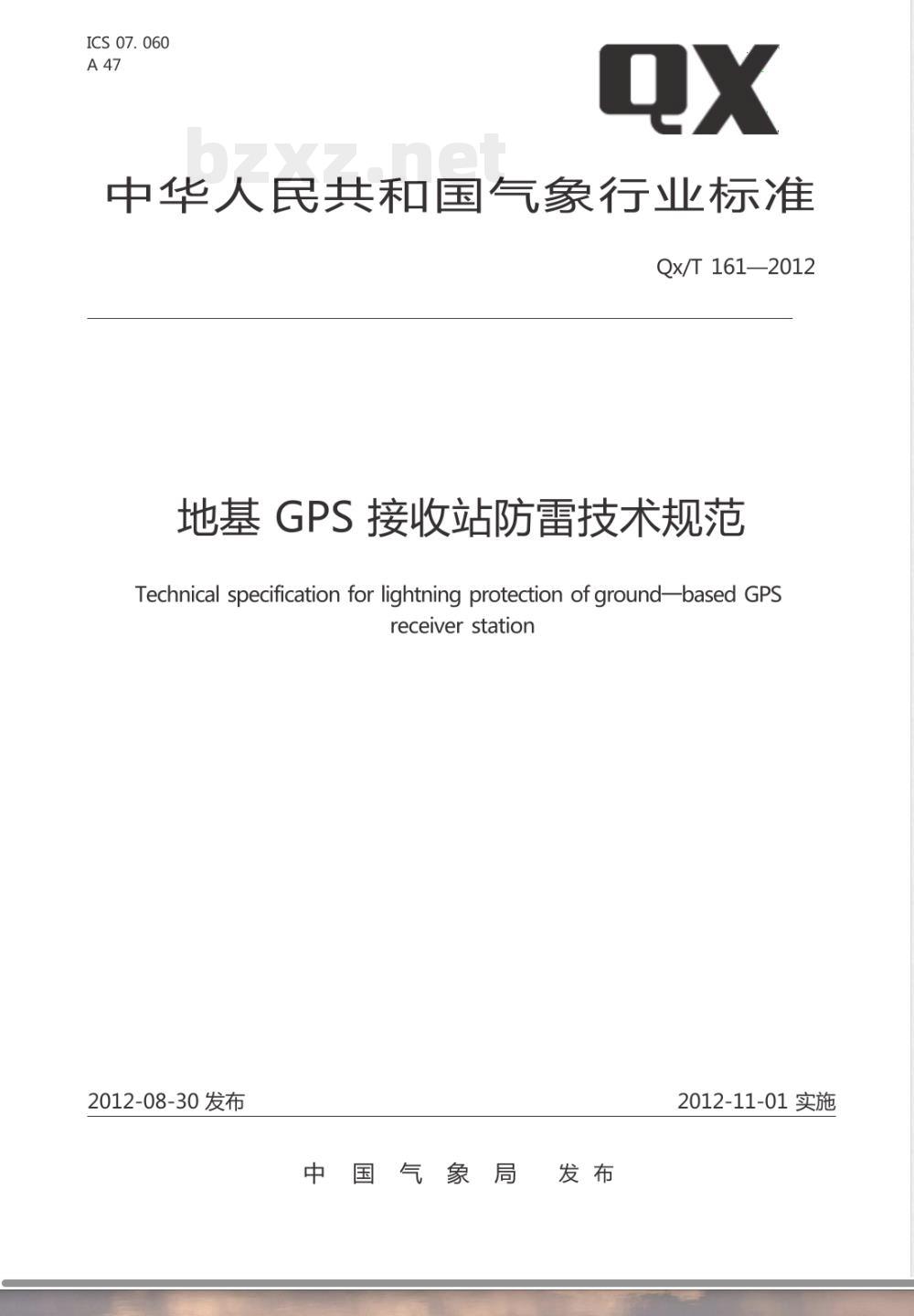

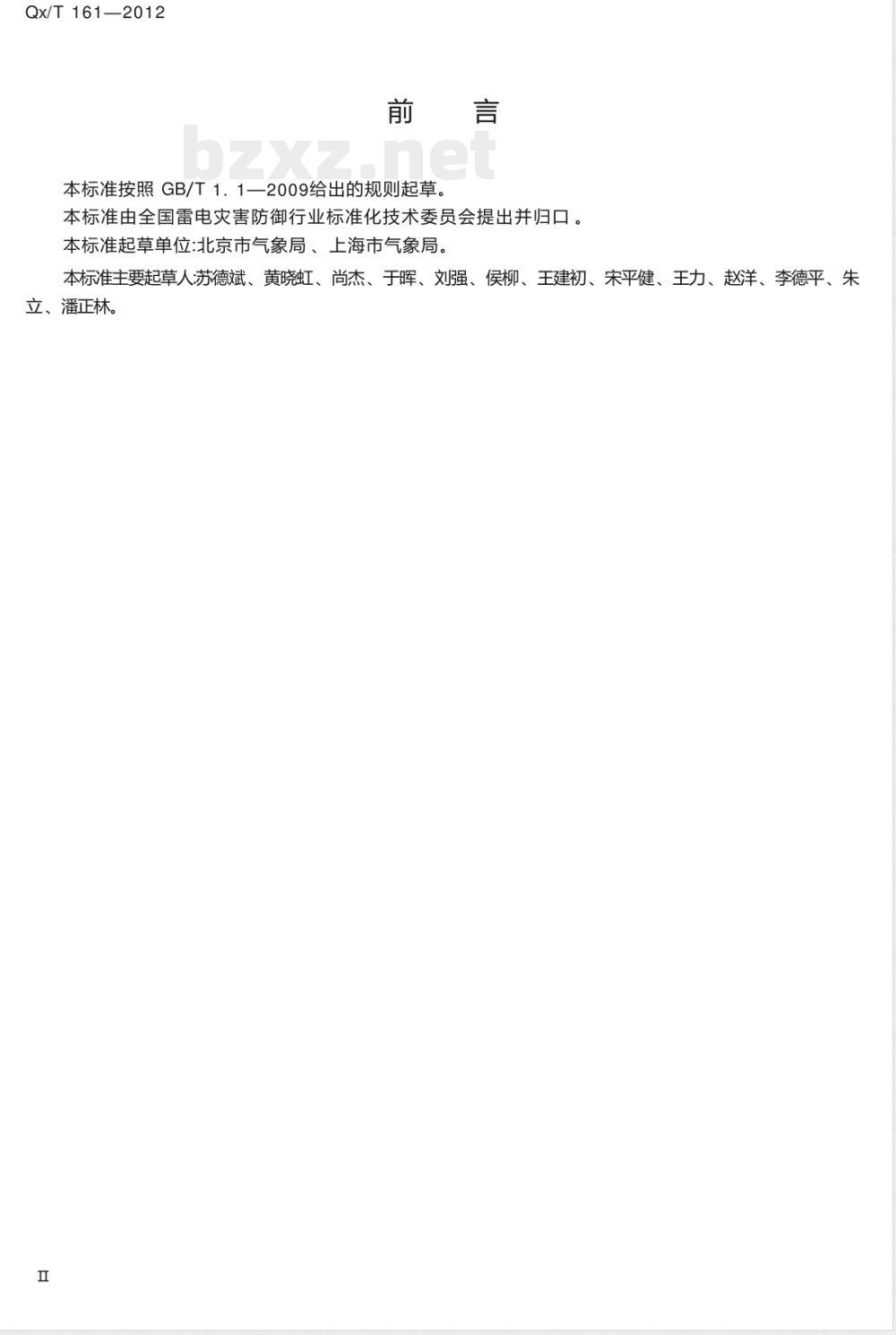

QX/T161—2012 地基GPS接收站防雷技术规范 ICS 07.060 A47 QX 中华人民共和国气象行业标准 发布：2012-08-30 实施：2012-11-01 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由全国雷电灾害防御行业标准化技术委员会提出并归口，由北京市气象局、上海市气象局负责起草，主要起草人包括苏德斌、黄晓虹、尚杰、于晖、刘强等。 1 范围 本标准规定了地基GPS接收站雷电防护区及防护等级的划分、直击雷防护、机房防护、信号系统防护、电气系统防护以及等电位连接与接地等内容。本标准适用于新建地基GPS接收站的防雷设计和施工，改造工程可参照执行。 2 规范性引用文件 GB50057—2010 建筑物防雷设计规范 GB50601—2010 建筑物防雷工程施工与质量验收规范 QX2—2000 新一代天气雷达站防雷技术规范 QX4—2000 气象台（站）防雷技术规范 QX/T10.2—2007 电涌保护器第2部分：低压电气系统中的选择和使用原则 QX/T10.3—2007 电涌保护器第3部分：电子系统信号网络中的选择和使用原则 3 术语和定义 3.1 全球定位系统（GPS） 具有海、陆、空全方位实时三维导航与定位能力的卫星导航与定位系统。 3.2 地基GPS接收站 dependent on GPS进行连续观测的地面固定站。 3.3 标墩 用于固定GPS接收天线而建设的坚固基础。 3.4 电气系统 d由低压供电组合部件构成的系统，也称低压配电系统或低压配电线路。 3.5 电子系统 d由敏感电子组合部件构成的系统，包括通信设备、计算机、控制与仪表系统等。 4 符号和缩略语 limP：I级分类试验SPD冲击电流；h：Ⅱ级分类试验SPD标称放电电流；Uc：最大持续运行电压；Up：电压保护水平；Up/f：有效电压保护水平；Uo：相线对中性线标称电压；LPZ：雷电防护区；SPD：电涌保护器。 5 基本要求 5.1 地基GPS接收站建筑物及设施的直击雷防护设计应符合GB50057—2010中第二类防雷建筑物要求。 5.2 防雷设计应结合当地地理、气象、土壤及雷电活动规律，合理确定防雷装置形式与布置，确保安全可靠、技术先进、经济合理。 5.3 电气与电子系统应采取屏蔽、等电位连接、电涌保护、共用接地及合理布线等防护措施。
