GB/T 2814-2003 立式钻床参数

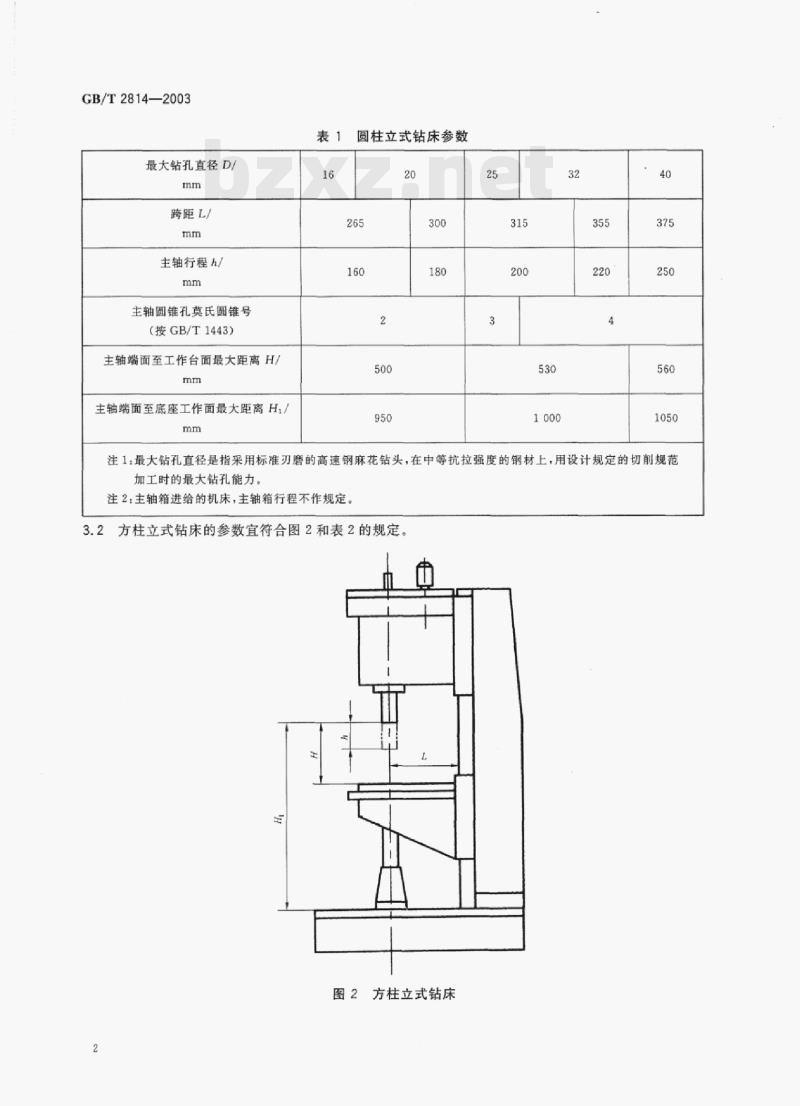

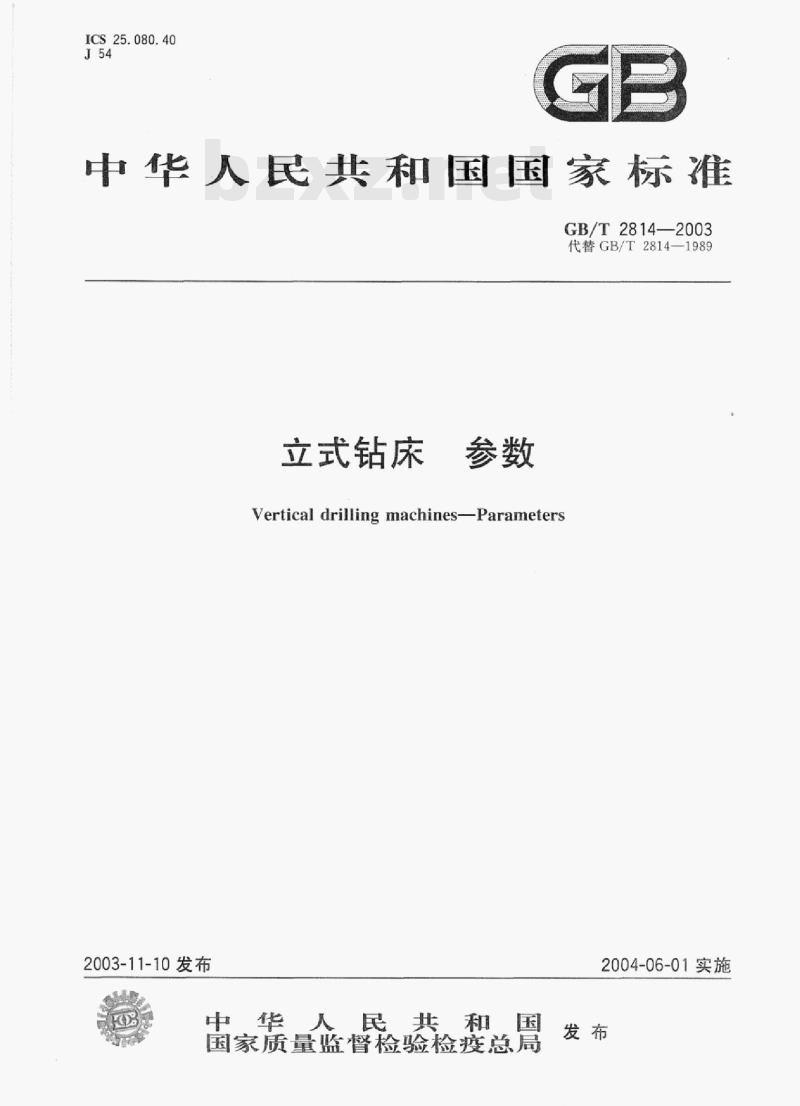

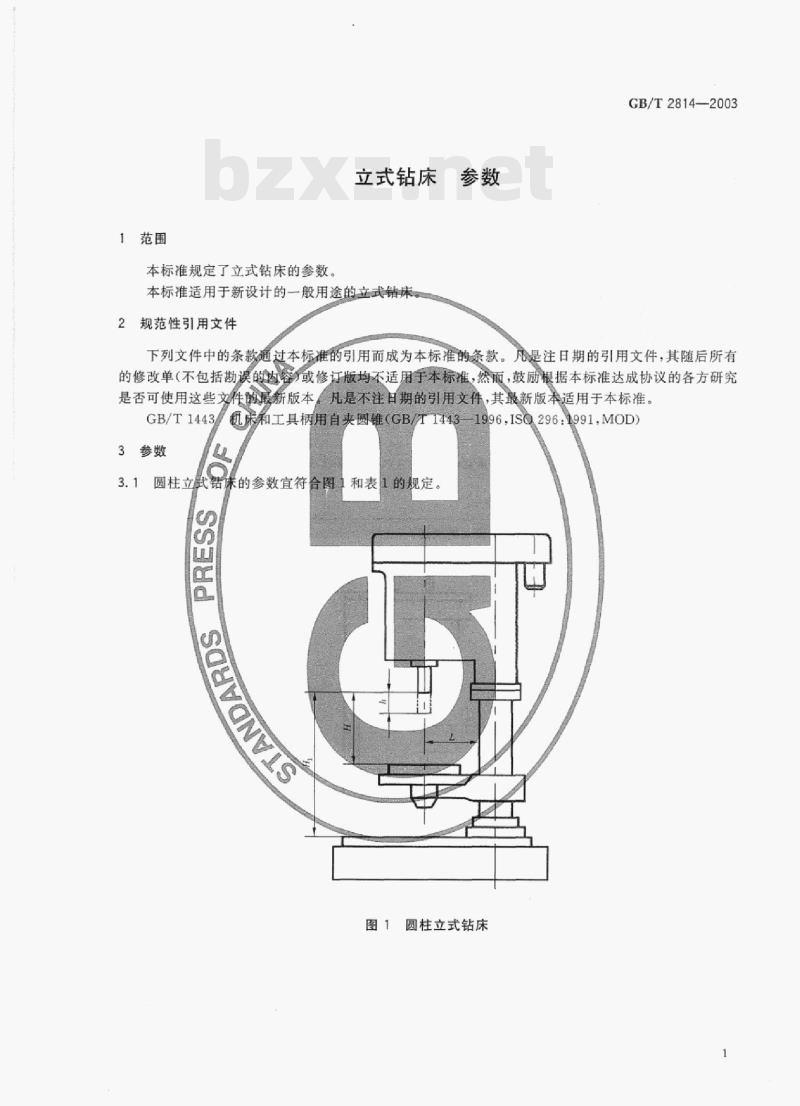

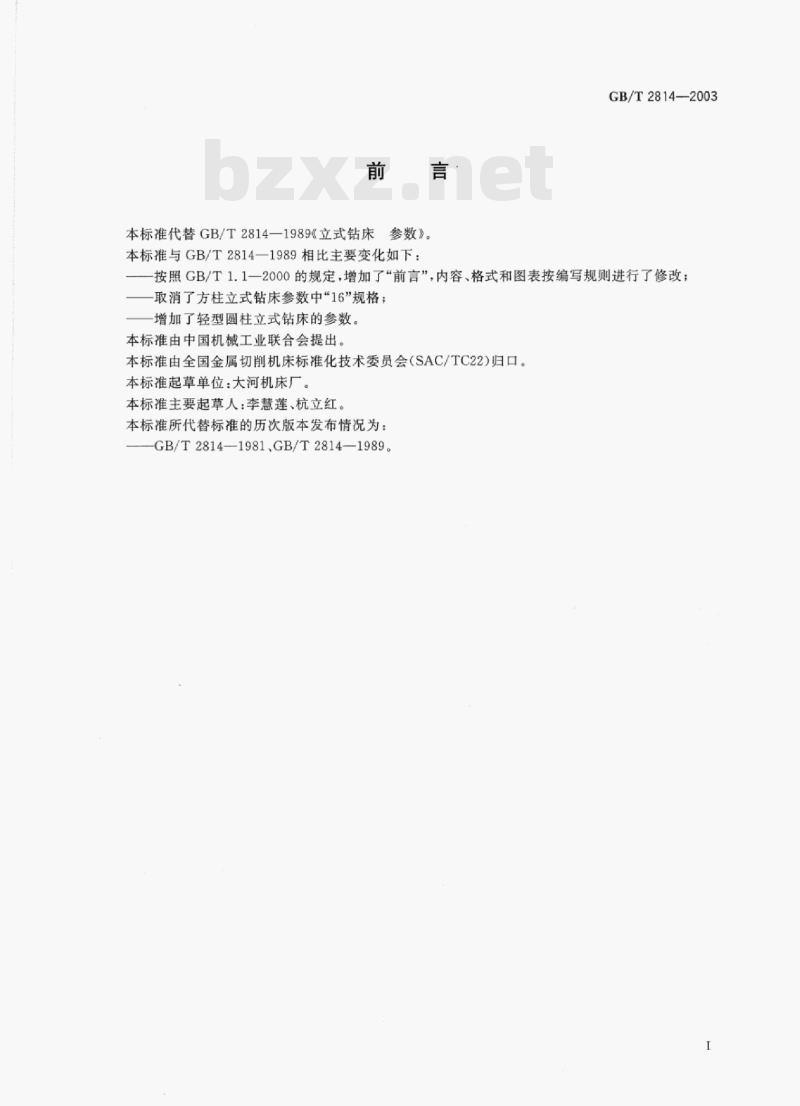

GB/T2814—2003 立式钻床参数 ICS 25.080.40 J54 中华人民共和国国家标准 代替 GB/T2814—1989 发布：2003-11-10 实施：2004-06-01 前言 本标准代替 GB/T2814—1989《立式钻床参数》。与GB/T2814—1989相比，主要变化包括：按照GB/T1.1—2000规定增加前言；对内容、格式及图表进行了修改；取消方柱立式钻床参数中“16”规格；增加轻型圆柱立式钻床参数。本标准由中国机械工业联合会提出，全国金属切削机床标准化技术委员会（SAC/TC22）归口，大河机床厂负责起草。 1 范围 本标准规定了立式钻床的参数。本标准适用于新设计的一般用途的立式钻床。 2 规范性引用文件 GB/T1443 机床和工具柄用自夹圆锥 3 参数 3.1 圆柱立式钻床参数应符合图1及表1规定。 表1 圆柱立式钻床参数（整理） 最大钻孔直径D(mm)：16 / 20 / 25 / 32 / 40 跨距L(mm)：265 / 300 / 315 / 355 / 375 主轴行程h(mm)：160 / 180 / 200 / 220 / 250 主轴圆锥孔莫氏锥号：2 / 3 / 4（部分对应规格） 主轴端面至工作台最大距离H(mm)：500 / 530 / 560 主轴端面至底座最大距离H1(mm)：950 / 1000 / 1050 注：最大钻孔直径指在规定切削条件下，用标准刃磨高速钢麻花钻头加工中等抗拉强度钢材时的最大能力。 3.2 方柱立式钻床参数应符合图2及表2规定。 表2 方柱立式钻床参数（整理） 最大钻孔直径D(mm)：25 / 32 / 40 / 50 / 63 / 80 跨距L(mm)：280 / 315 / 335 / 355 / 375 / 425 主轴行程h(mm)：200 / 220 / 250 / 280 / 315 主轴圆锥孔莫氏锥号：3 / 4 / 5 / 6 主轴端面至工作台最大距离H(mm)：670 / 700 / 800 / 850 主轴端面至底座最大距离H1(mm)：1000 / 1100 / 1250 / 1320 注：主轴箱进给机床主轴箱行程不作规定；底座无工作面机床H值不作考核。 3.3 轻型立式钻床参数应符合图3及表3规定。 表3 轻型立式钻床参数（整理） 最大钻孔直径D(mm)：25 / 32 / 40 跨距L(mm)：240 / 300 / 320 主轴行程h(mm)：110 / 150 主轴圆锥孔莫氏锥号：3 / 4 主轴端面至工作台最大距离H(mm)：800 / 630 主轴端面至底座最大距离H1(mm)：700 / 1100 / 1200 注：最大钻孔直径定义同上，在规定切削条件下测得。
