QB/T 2511-2016
基本信息
标准号:
QB/T 2511-2016
中文名称:单端金属卤化物灯(钪钠系列)用LC顶峰超前式镇流器 性能要求
标准类别:其他行业标准
英文名称:Single-ended metal halide lamps (Sc13-NaI series) with LC peak lead ballasts. Performance requirements
标准状态:现行
发布日期:2016-01-15
实施日期:2016-07-01
出版语种:简体中文
下载格式:.pdf .zip
相关标签:
单端
金属
卤化物灯
镇流器
性能
标准分类号
标准ICS号:电气工程>>电灯及有关装置>>29.140.99有关灯的其他标准
中标分类号:电工>>电气照明>>K74灯具附件
出版信息
出版社:中国轻工业出版社
标准价格:0.0
相关单位信息
起草人:林兴、区志杨、张和泉、郑燕峰、段彦芳
起草单位:福建源光亚明电器有限公司、佛山市华全电气照明有限公司、北京电光源研究所
归口单位:全国照明电器标准化技术委员会(SAC/TC 224)
提出单位:中国轻工业联合会
发布部门:中华人民共和国工业和信息化部
主管部门:全国照明电器标准化技术委员会(SAC/TC 224)
标准简介
本标准规定了1000V以下、50Hz交流供电的单端金属卤化物灯(钪钠系列)用LC顶峰超前式镇流器的分类、要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于GB/T 18661规定的175W、250W、360W、400W、1000W、1500W单端钪钠系列金属卤化物灯(脉冲启动类型不适用)用LC顶峰超前式镇流器。
本标准与GB 19510.10共同使用。
标准内容
ICS 29.140.99
分类号:K74
备案号:53742-2016
中华人民共和国轻工行业标准
QB/T2511—2016
代替QB/T2511-2001
单端金属卤化物灯(钠系列)用
LC 顶峰超前式镇流器
性能要求
Single-ended metal halide lamps (ScI3-Nal series) with LC peak lead ballasts-Performancerequirements
2016-01-15发布
中华人民共和国工业和信息化部2016-07-01实施

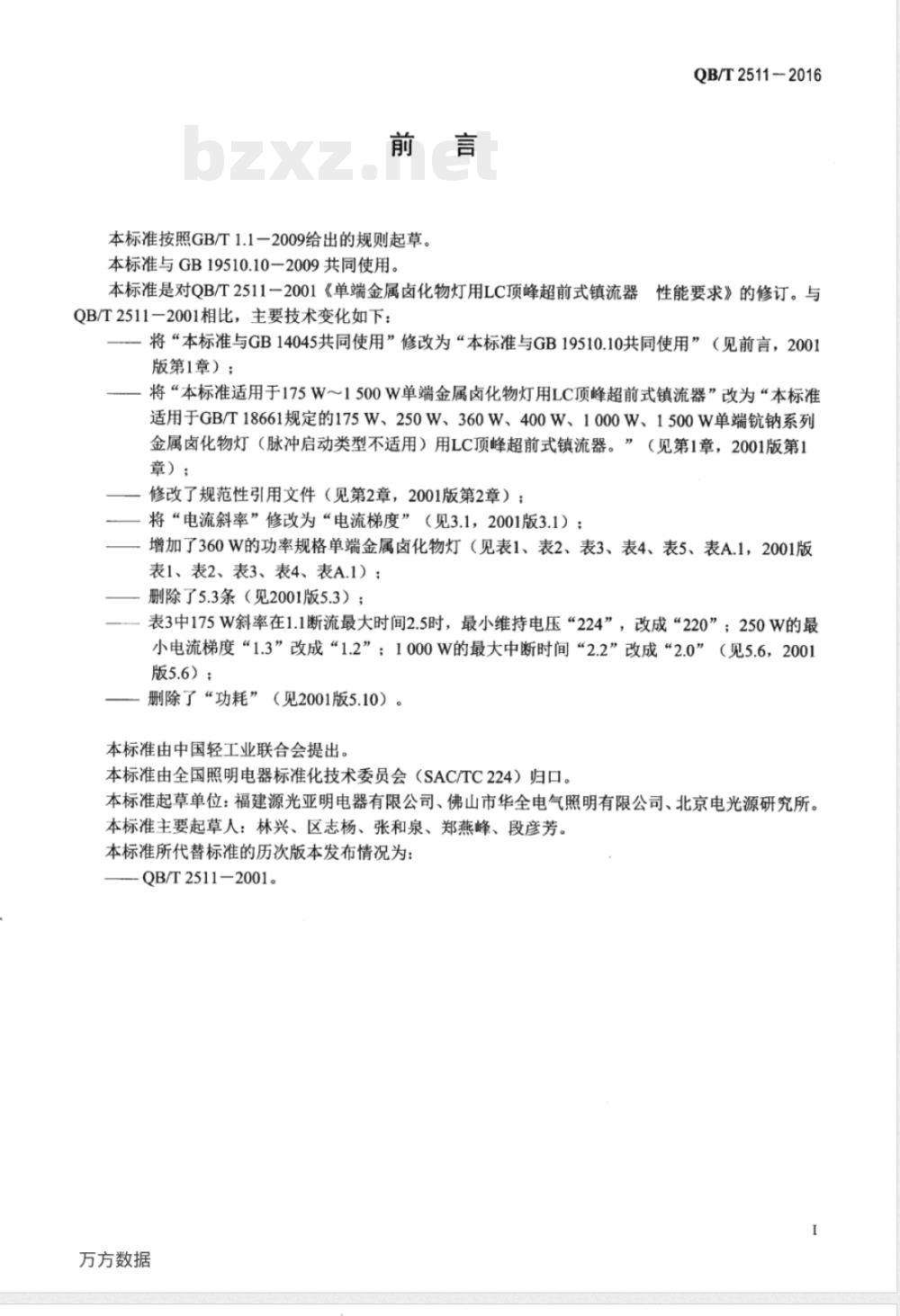

本标准按照GB/T1.1一2009给出的规则起草。本标准与GB19510.10-2009共同使用。QB/T2511-2016
本标准是对QB/T2511一2001《单端金属卤化物灯用LC顶峰超前式镇流器性能要求》的修订。与QB/T2511一2001相比,主要技术变化如下:将“本标准与GB14045共同使用”修改为“本标准与GB19510.10共同使用”(见前言,2001版第1章):
将“本标准适用于175W~1500W单端金属卤化物灯用LC顶峰超前式镇流器”改为“本标准适用于GB/T18661规定的175W、250W、360W、400W、1000W、1500W单端钠系列金属卤化物灯(脉冲启动类型不适用)用LC顶峰超前式镇流器。”(见第1章,2001版第1章);
修改了规范性引用文件(见第2章,2001版第2章);将“电流斜率”修改为“电流梯度”(见3.1,2001版3.1);,增加了360W的功率规格单端金属卤化物灯(见表1、表2、表3、表4、表5、表A.1,2001版表1、表2、表3、表4、表A.1);一删除了5.3条(见2001版5.3);表3中175W斜率在1.1断流最大时间2.5时,最小维持电压“224”,改成“220”;250W的最小电流梯度“1.3”改成“1.2”;1000W的最大中断时间“2.2”改成“2.0”(见5.6,2001版5.6);
删除了“功耗”(见2001版5.10)。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会(SAC/TC224)归口。本标准起草单位:福建源光亚明电器有限公司、佛山市华全电气照明有限公司、北京电光源研究所。本标准主要起草人:林兴、区志杨、张和泉、郑燕峰、段彦芳。本标准所代替标准的历次版本发布情况为:QB/T2511-2001。
万方数据

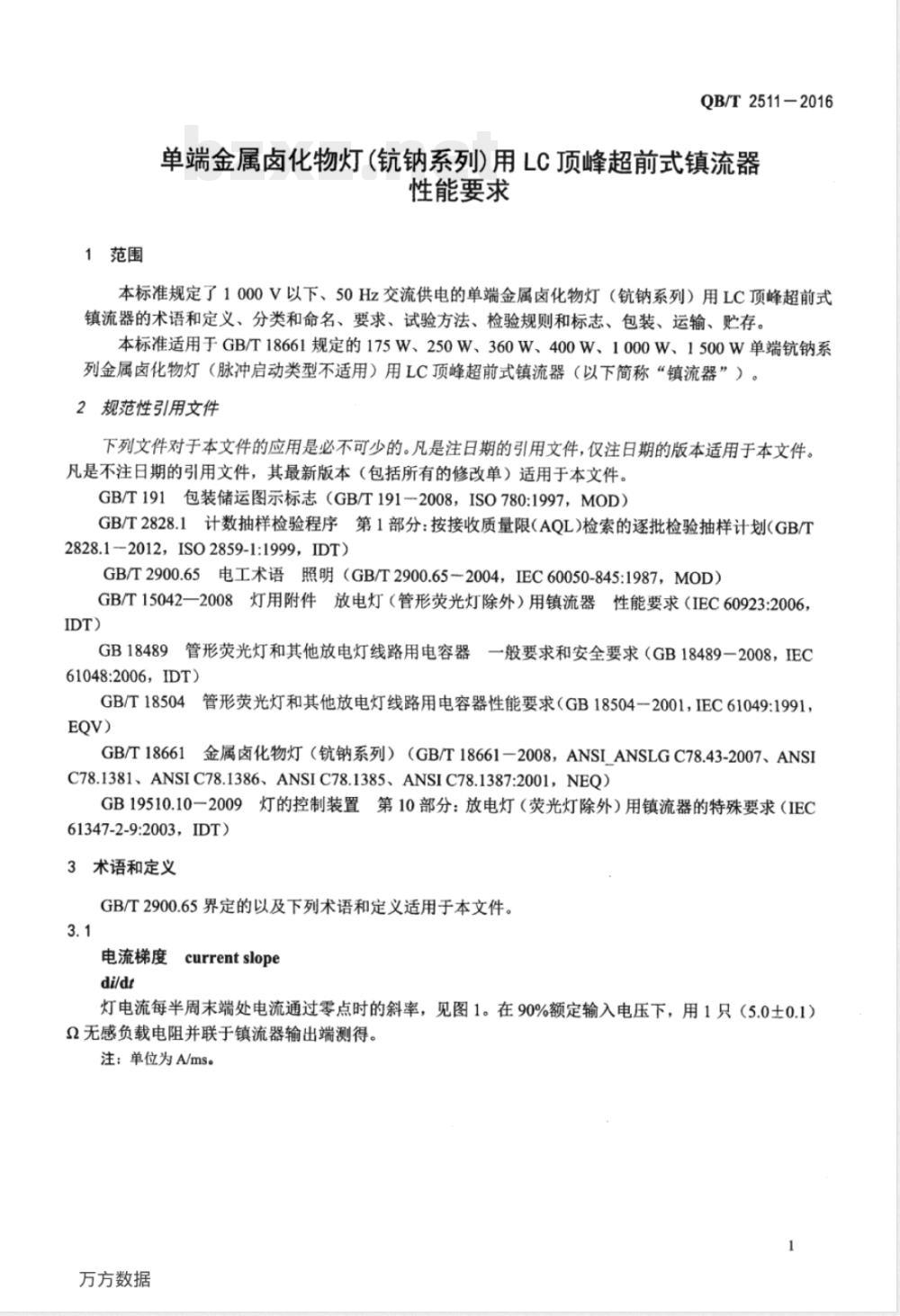

1范围
QB/T2511-2016
单端金属卤化物灯(钠系列)用LC顶峰超前式镇流器性能要求
本标准规定了1000V以下、50Hz交流供电的单端金属卤化物灯(钠系列)用LC顶峰超前式镇流器的术语和定义、分类和命名、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于GB/T18661规定的175W、250W、360W、400W、1000W、1500W单端钠系列金属卤化物灯(脉冲启动类型不适用)用LC顶峰超前式镇流器(以下简称“镇流器”)。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志(GB/T191-2008,ISO780:1997,MOD)GB/T2828.1计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划(GB/T2828.1-2012,ISO2859-1:1999,IDT)GB/T2900.65电工术语照明(GB/T2900.65-2004,IEC60050-845:1987,MOD)GB/T15042一2008灯用附件放电灯(管形荧光灯除外)用镇流器性能要求(IEC60923:2006,IDT)
GB18489管形荧光灯和其他放电灯线路用电容器一般要求和安全要求(GB18489一2008,IEC61048:2006,IDT)
GB/T18504管形荧光灯和其他放电灯线路用电容器性能要求(GB18504-2001,IEC61049:1991,EQV)
GB/T18661金属卤化物灯(钠系列)(GB/T18661一2008,ANSIANSLGC78.43-2007、ANSIC78.1381、ANSIC78.1386、ANSIC78.1385、ANSIC78.1387:2001,NEQ)GB19510.10一2009灯的控制装置第10部分:放电灯(荧光灯除外)用镇流器的特殊要求(IEC61347-2-9:2003,IDT)
3术语和定义
GB/T2900.65界定的以及下列术语和定义适用于本文件。3.1
电流梯度currentslope
灯电流每半周末端处电流通过零点时的斜率,见图1。在90%额定输入电压下,用1只(5.0士0.1)2无感负载电阻并联于镇流器输出端测得。注:单位为A/ms。
万方数据
QB/T2511-2016

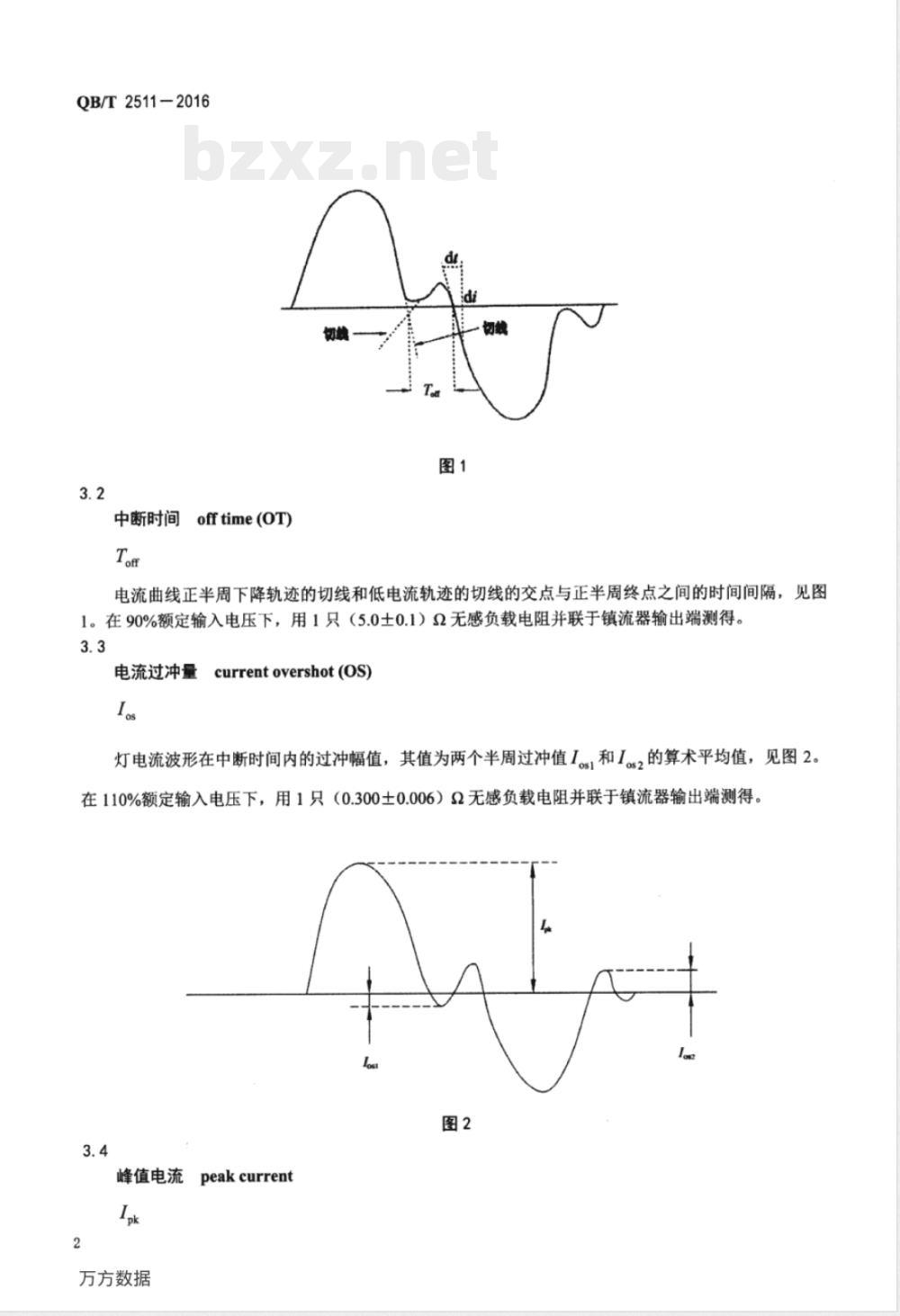

中断时间offtime(oT)
电流曲线正半周下降轨迹的切线和低电流轨迹的切线的交点与正半周终点之间的时间间隔,见图1。在90%额定输入电压下,用1只(5.0土0.1)2无感负载电阻并联于镇流器输出端测得。3.3
电流过冲量
current overshot (OS)
灯电流波形在中断时间内的过冲幅值,其值为两个半周过冲值Ios和Ios2的算术平均值,见图2。在110%额定输入电压下,用1只(0.300土0.006)2无感负载电阻并联于镇流器输出端测得。lost
峰值电流peakcurrent
万方数据
QB/T2511-2016

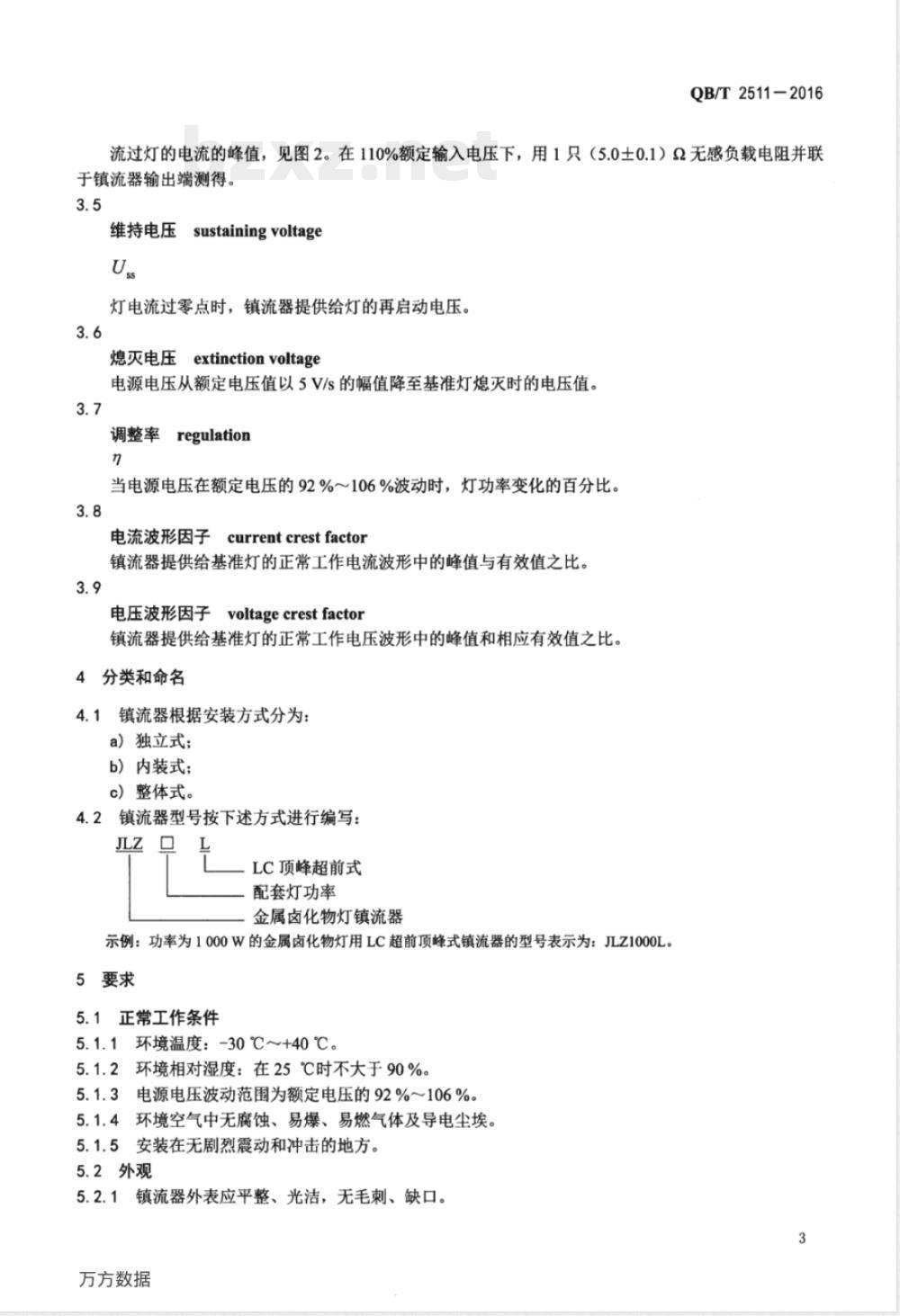

流过灯的电流的峰值,见图2。在110%额定输入电压下,用1只(5.0土0.1)2无感负载电阻并联于镇流器输出端测得。
sustainingvoltage
维持电压
灯电流过零点时,镇流器提供给灯的再启动电压。3.6
Eextinctionvoltage
熄灭电压
电源电压从额定电压值以5V/s的幅值降至基准灯熄灭时的电压值。3.7
调整率
regulation
当电源电压在额定电压的92%~106%波动时,灯功率变化的百分比。3.8
电流波形因子currentcrestfactor镇流器提供给基准灯的正常工作电流波形中的峰值与有效值之比。3.9
电压波形因子voltagecrestfactor镇流器提供给基准灯的正常工作电压波形中的峰值和相应有效值之比。分类和命名
4.1镇流器根据安装方式分为:
a)独立式;
b)内装式;
c)整体式。
4.2镇流器型号按下述方式进行编写:Z
LC顶峰超前式
配套灯功率
金属卤化物灯镇流器
示例:功率为1000W的金属卤化物灯用LC超前顶峰式镇流器的型号表示为:JLZ1000L。5要求
5.1正常工作条件
5.1.1环境温度:-30℃~+40℃。5.1.2环境相对湿度:在25℃时不大于90%。5.1.3电源电压波动范围为额定电压的92%~106%。5.1.4环境空气中无腐蚀、易爆、易燃气体及导电尘埃。5.1.5安装在无剧烈震动和冲击的地方。5.2外观
5.2.1镇流器外表应平整、光洁,无毛刺、缺口。3
万方数据
QB/T2511-2016
5.2.2漆膜不应有局部脱落、露底及挂流现象。镇流器的电镀件应光滑、明亮,不应有水迹和锈痕。5.3输出电压
5.3.1镇流器输出的最小开路电压:电源电压为额定值的92%时,其有效值和电压波形因子应符合表1的规定。
镇流器输出的最大开路电压:电源电压为额定值的106%时,其有效值和峰值应符合表1的规定。
最小开路电压
有效值
280(260)
300(260)
295(275)
295(275)
380(360)
410(390)
电压波形因子
有效值
最大开路电压/V
3电压波形因子每增加0.1,最小开路电压的有效值可下降10V,但最低不应低于括号内的数值。启动电流波形特性
启动电流波形特性应符合表2的规定,波形见图1和图2。表2
维持电压
(di/dt)/(A/ms)
Ton /ms
Ios/mA
为保证灯在额定电源电压的92%下能可靠燃点,镇流器应向灯提供一个维持电压Us,镇流器测得电流梯度和中断时间后,根据不同的镇流器规格,按照公式(1)~(4)计算维持电压,其值不应小于表3的规定。
对于规格为175W和250W的镇流器:Uss=278+29×Toft -115(di/dt)对于规格为360W和400W的镇流器:Uss = 245+24.7× Tof -18.7(di/dt)4
万方数据
(2)
对于规格为1000W的镇流器:
Uss=278+27.6×Tof-4.15(di/dt).....
对于规格为1500W的镇流器:
Uss=59+44×Tof+745exp[-4.11(di/dt)]表3
(di/dt)/(A/ms)
万方数据
Tor /ms
Tofr /ms
Tor ms
(di/dt)/(A/ms)
(di/dt)/(A/ms)
QB/T2511-2016
.. (3)
(4)
QB/T2511-2016
Tar / ms
Tog /ms
Tag / ms
灯的启动电流
表3(续)
(di/dt)/(A/ms)
(di/dt)/(A/ms)
(di/dt)/(A/ms)
镇流器供给灯的启动电流
在电源电压为额定值的92%106%范围内,镇流器与基准灯配套工作,
应符合表4的规定。
万方数据
配套功率/W
灯启动电流/A
5.7镇流器提供给灯的正常工作电流5.7.1灯工作电流
QB/T2511-2016
镇流器在额定电压下与基准灯配套工作,镇流器提供给灯的工作电流应为表5给出的灯工作电流值,误差为±5%。
5.7.2灯工作电流波形因子
配套功率/W
灯工作电流/A
在电源电压为额定电压的92%~106%范围内,电流波形因子不应超过1.8。镇流器输出到灯的功率
5.8.1灯功率偏差(D.)
在额定电压下,镇流器与基准灯配套工作时,灯的功率与基准镇流器配套基准灯在相同燃点位置的灯功率相比不应超过土5%。同时,在92%106%的额定电压下,镇流器与基准灯配套工作时的灯功率与基准镇流器配套基准灯在相同燃点位置的灯功率相差不应超过土15%。5.8.2调整率
电源电压在额定电压的92%~106%范围内变化时,对于镇流器额定功率不大于400W的,调整率应为-10%~+10%;对于镇流器额定功率不小于1000W的,调整率应为-15%~+15%。5.9输入电流与电流谐波
5.9.1在额定电压下,镇流器的输入电流与镇流器厂家给出的标称值相比,偏差应为-5%~+5%。5.9.2在额定电压和额定频率下,镇流器与基准灯配套工作至稳定时,电源电流中的谐波成分应符合表5的规定。
谐波次数n
11~39(仅为奇次谐波)
熄灭电压
镇流器的熄灭电压不应小于160V。5.11配套电容器
5.11.1配套电容器应符合GB18489和GB/T18504的要求。万方数据
最大值(占基波幅值的百分比)/%2
30cosd
QB/T2511-2016
5.11.2镇流器在电源额定电压的106%工作时,测试配套电容器两端电压不应大于其标称电压。5.12线路功率因数
在额定电压下,镇流器与基准灯配套工作时的线路功率因数不应小于0.85。5.13噪声
在额定电压和额定频率下,镇流器与基准灯配套工作时,在距离镇流器边缘1000mm处测得的噪声不应大于35dB(A)。
5.14磁防护
镇流器应具有有效的磁防护,在额定电压下工作的镇流器的输入、输出电流变化应为-2%~+2%。5.15绕组最高工作温度(t.)免费标准bzxz.net
应符合GB19510.10--2009中第13章的要求。6试验方法
6.1试验条件
试验应在下列条件下进行:
a)试验用电压表、电流表、功率表的准确度不低于0.5级;示波器的输入电容小于20pF,阻抗大于1M2,频率大于20MHz,示波器输入误差5%:测试用电阻应为无感低温度系数电阻器,并能承受镇流器的短路电流;
b)试验用基准镇流器应符合附录A的要求,试验用基准灯应符合GB/T15042一2008中附录B的要求;
c)为保证基准灯的电参数始终稳定,应将灯垂直安装,并保持其在灯座内的位置不变d)测试的一般要求见GB/T15042一2008中附录C。6.2外观(5.2)、标志(8.1)
镇流器的外观和标志用目测法检验。6.3输出电压(5.3)
按照图3,用示波器测量镇流器输出开路电压峰值,调节电源电压分别为额定值的92%和106%在电压表V2和示波器上分别测出镇流器输出电压有效值和峰值。6.4启动电流波形特性(5.4)
6.4.1、6.4.2、6.4.3测量线路见图3。6.4.1电流梯度和中断时间
在镇流器输出端并接1只(5.0±0.1)2的无感电阻作为假负载,输入电压调至90%的额定值,示波器Y探头接在无感电阻两端,采用DC输入模式,调节“垂直增益”使波形踪迹过零点接近于一条直线,读出dildt和Tofr数值。
6.4.2电流过冲量
在镇流器输出端并接1只(0.300±0.006)2的无感电阻作为假负载,输入电压调至110%的额定值,观察示波器上无感电阻两端的波形,读出。s,见图2。6.4.3峰值电流
在镇流器输出端并接1只(5.0±0.1)2的无感电阻作为假负载,输入电压调至110%的额定值,记录示波器上电流波形的最大值即为k,见图2。8
万方数据
接示波器“Ⅱ“探头
接示波器“地”
QB/T2511-2016
○接示波器“!”探头
接示波器外接同步信号探头
Ti-交流调压器;T2、T3-隔离变压器;K、Kz-开关;Vi、V2-交流电压表;C-镇流器配套电容器;R,—泄放电阻;R2—无感电阻(假负载);L-镇流器。图3
6.5维持电压(5.5)
用1只(5.00.1)2的无感电阻模拟灯负载来测量维持电压。由于不存在灯的变化,可重复测量且测量间不必校准。用1台示波器按图3线路连接镇流器。输入电压为额定电压的90%,记录开路电压、电容电压及电流波形(见图4)。Uoey
Uov—开路电压;U-电容电压;Us—维持电压;I。—R2上的电流。图4
6.6灯的启动电流((5.6)
按图5接线,镇流器与基准灯配套工作,分别在电源额定电压的92%和106%时启动基准灯,在灯点燃后的5s~15s内分别在电流表A2中读出启动电流的有效值。9
万方数据
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
