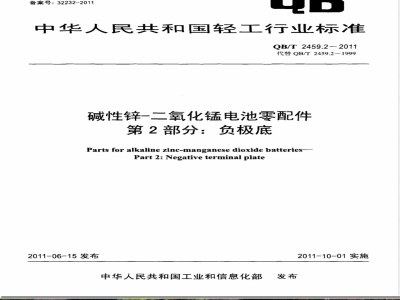

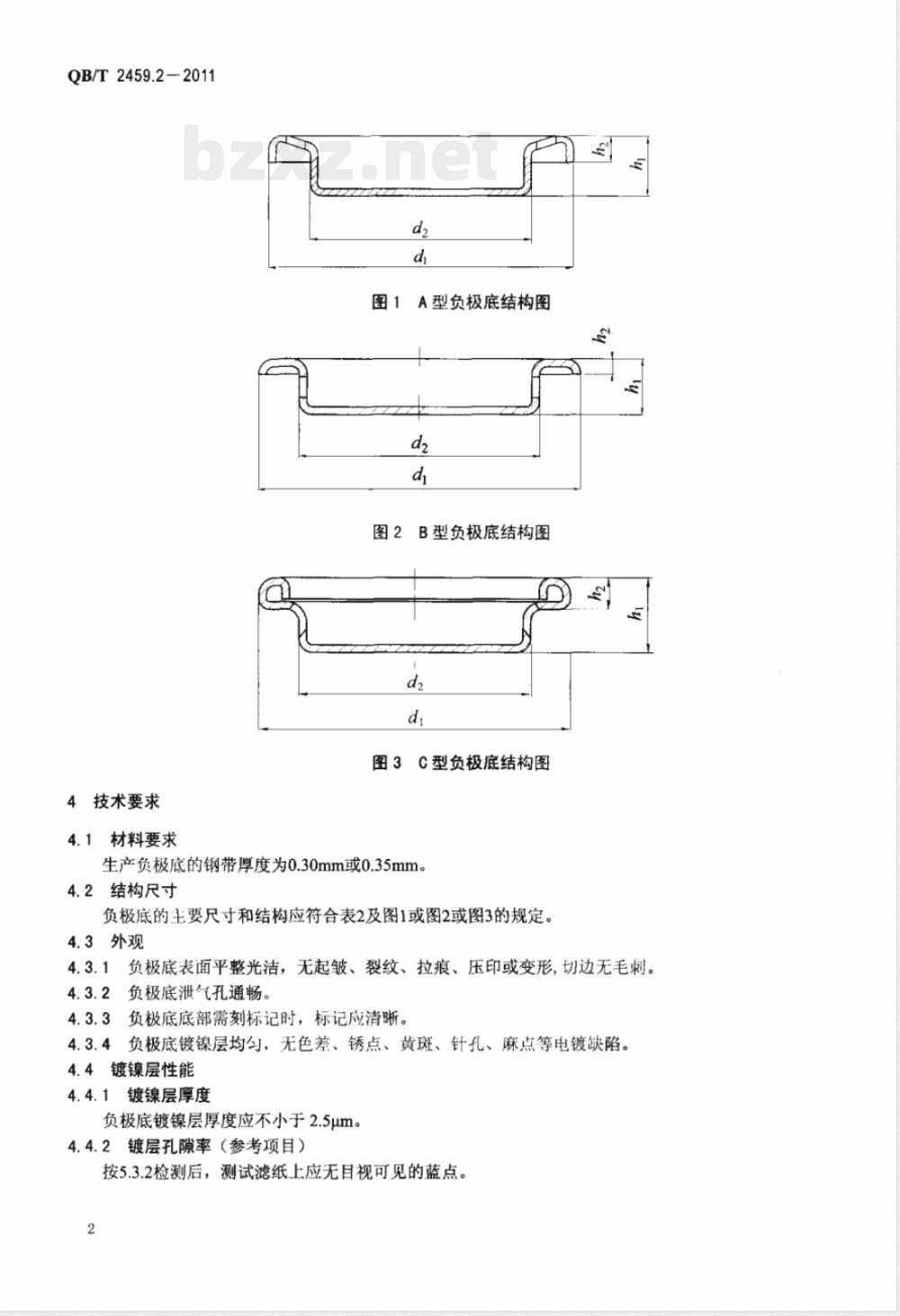

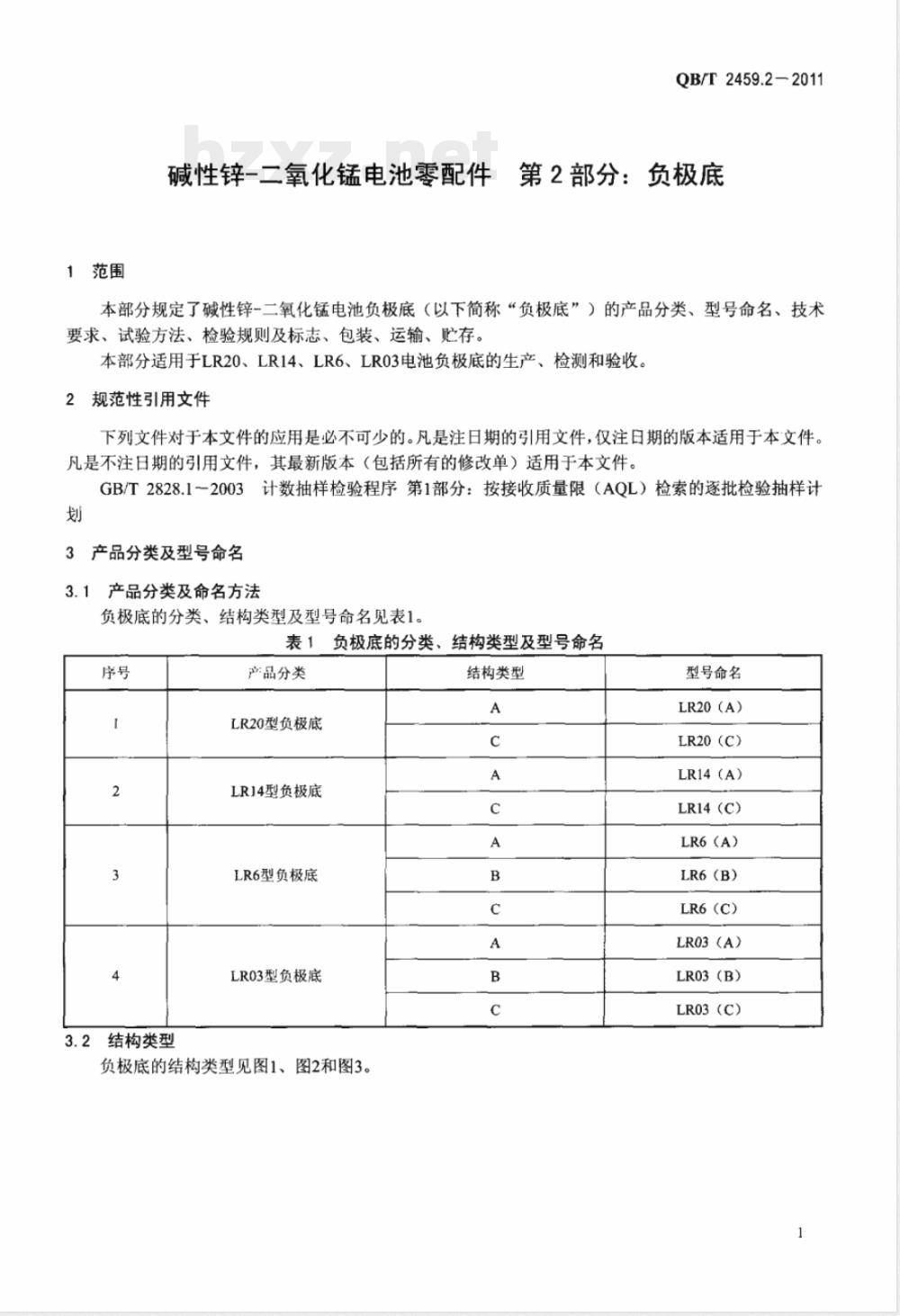

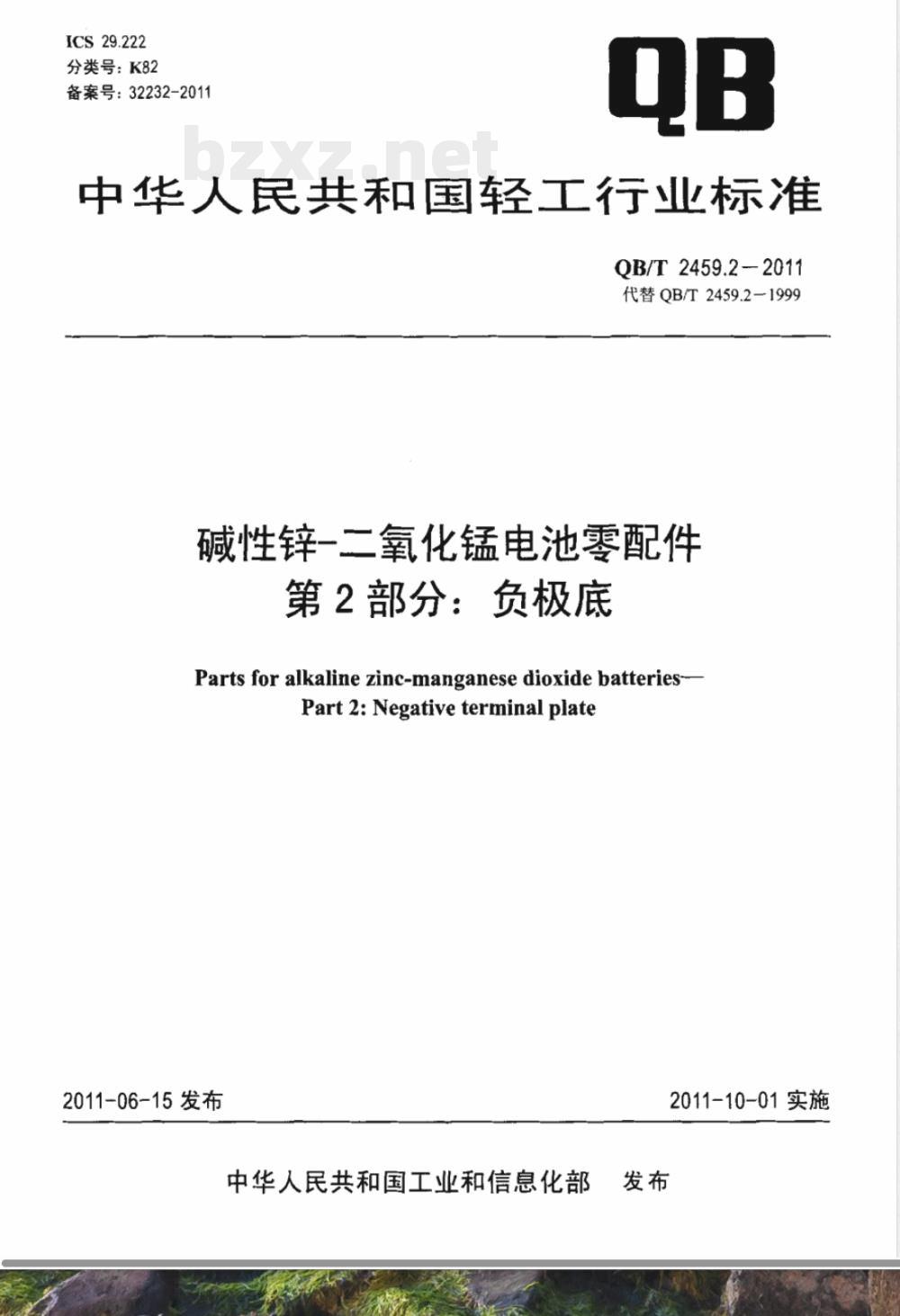

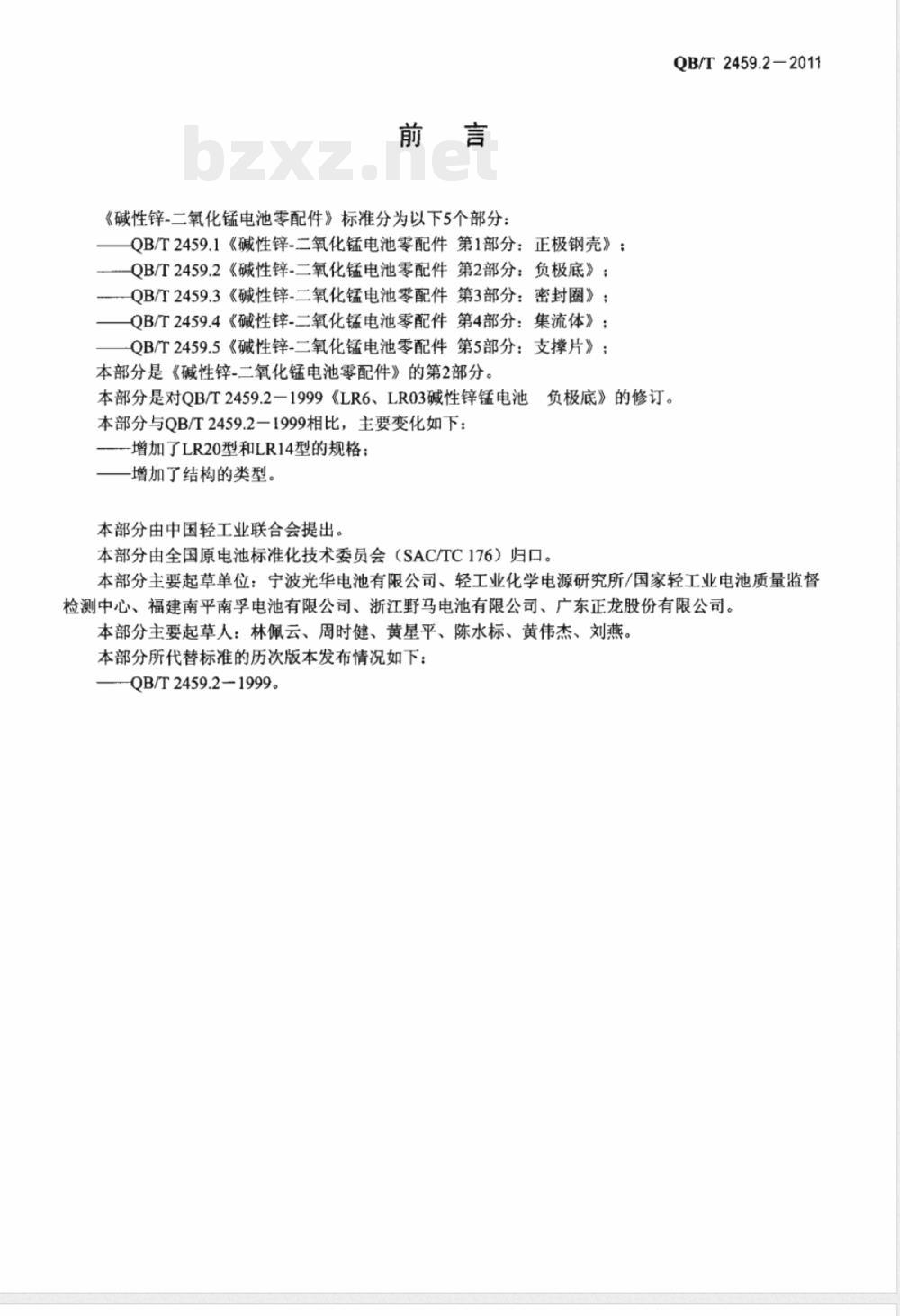

ICS 29.222 分类号：K82 备案号：32232—2011 QB 中华人民共和国轻工行业标准 QB/T 2459.2—2011 代替 QB/T 2459.2—1999 碱性锌-二氧化锰电池零配件 第2部分：负极底 Parts for alkaline zinc-manganese dioxide batteries — Part 2: Negative terminal plate 2011-06-15 发布 2011-10-01 实施 中华人民共和国工业和信息化部 发布 前言 《碱性锌-二氧化锰电池零配件》标准分为以下5个部分： 1. QB/T 2459.1《碱性锌-二氧化锰电池零配件 第1部分：正极钢壳》； 2. QB/T 2459.2《碱性锌-二氧化锰电池零配件 第2部分：负极底》； 3. QB/T 2459.3《碱性锌-二氧化锰电池零配件 第3部分：密封圈》； 4. QB/T 2459.4《碱性锌-二氧化锰电池零配件 第4部分：集流体》； 5. QB/T 2459.5《碱性锌-二氧化锰电池零配件 第5部分：支撑片》。 本部分是《碱性锌-二氧化锰电池零配件》的第2部分。 本部分是对 QB/T 2459.2—1999《LR6、LR03碱性锌锰电池负极底》的修订。 本部分与 QB/T 2459.2—1999 相比，主要变化如下： 1. 增加了 LR20 型和 LR14 型的规格； 2. 增加了结构的类型。 本部分由中国轻工业联合会提出。 本部分由全国原电池标准化技术委员会（SAC/TC176）归口。 本部分主要起草单位：宁波光华电池有限公司、轻工业化学电源研究所/国家轻工业电池质量监督检测中心、福建南平南孚电池有限公司、浙江野马电池有限公司、广东正龙股份有限公司。 本部分主要起草人：林佩云、周时健、黄星平、陈水标、黄伟杰、刘燕。 本部分所代替标准的历次版本发布情况如下：QB/T 2459.2—1999。 1 范围 本部分规定了碱性锌-二氧化锰电池负极底（以下简称“负极底”）的产品分类、型号命名、技术要求、试验方法、检验规则及标志、包装、运输、贮存。 本部分适用于 LR20、LR14、LR6、LR03 电池负极底的生产、检测和验收。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2828.1—2003《计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划》。 3 产品分类及型号命名 3.1 产品分类及命名方法 负极底的分类、结构类型及型号命名见表1。 表1 负极底的分类、结构类型及型号命名 1. LR20型负极底：结构类型 A、C；型号命名 LR20(A)、LR20(C)； 2. LR14型负极底：结构类型 A、C；型号命名 LR14(A)、LR14(C)； 3. LR6型负极底：结构类型 A、B、C；型号命名 LR6(A)、LR6(B)、LR6(C)； 4. LR03型负极底：结构类型 A、B、C；型号命名 LR03(A)、LR03(B)、LR03(C)。 3.2 结构类型 负极底的结构类型见图1、图2和图3。 图1：A型负极底结构图。 图2：B型负极底结构图。 图3：C型负极底结构图。 4 技术要求 4.1 材料要求 生产负极底的钢带厚度为 0.30 mm 或 0.35 mm。 4.2 结构尺寸 负极底的主要尺寸和结构应符合表2及图1、图2或图3的规定。 4.3 外观 4.3.1 负极底表面应平整光洁，无起皱、裂纹、拉痕、压印或变形，切边无毛刺。 4.3.2 负极底泄气孔应通畅。 4.3.3 负极底底部需刻标记时，标记应清晰。 4.3.4 负极底镀镍层应均匀，无色差、锈点、黄斑、针孔、麻点等电镀缺陷。 4.4 镀镍层性能 4.4.1 镀镍层厚度 负极底镀镍层厚度应不小于 2.5 μm。 4.4.2 镀层孔隙率（参考项目） 按 5.3.2 检测后，测试滤纸上应无目视可见的蓝点。 4.5 特殊要求 表2 负极底的主要尺寸（单位：mm） LR20(A)：d2 = 30.90±0.05 LR20(C)：d2 = 31.00±0.05 LR14(A)：d2 = 23.10±0.05 LR14(C)：d2 = 23.20±0.05 LR6(A)：d2 = 12.70±0.05 LR6(B)：d2 = 12.35±0.05 LR6(C)：d2 = 12.34±0.05 LR03(A)：d2 = 8.93±0.05 LR03(B)：d2 = 8.70±0.05 LR03(C)：d2 = 8.98±0.05 相关尺寸参数还包括： φ26.80±0.10、φ26.00±0.10 等。
