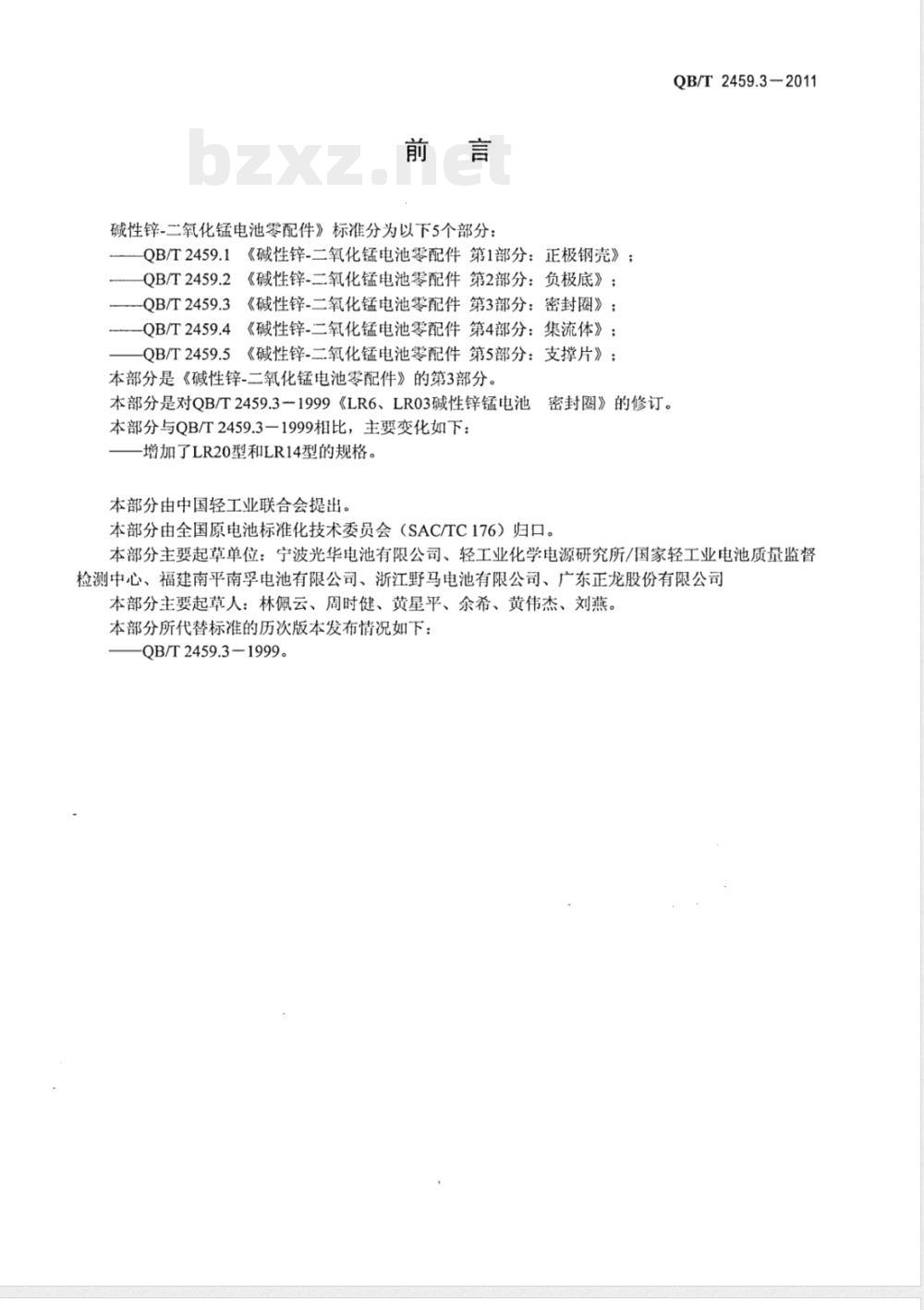

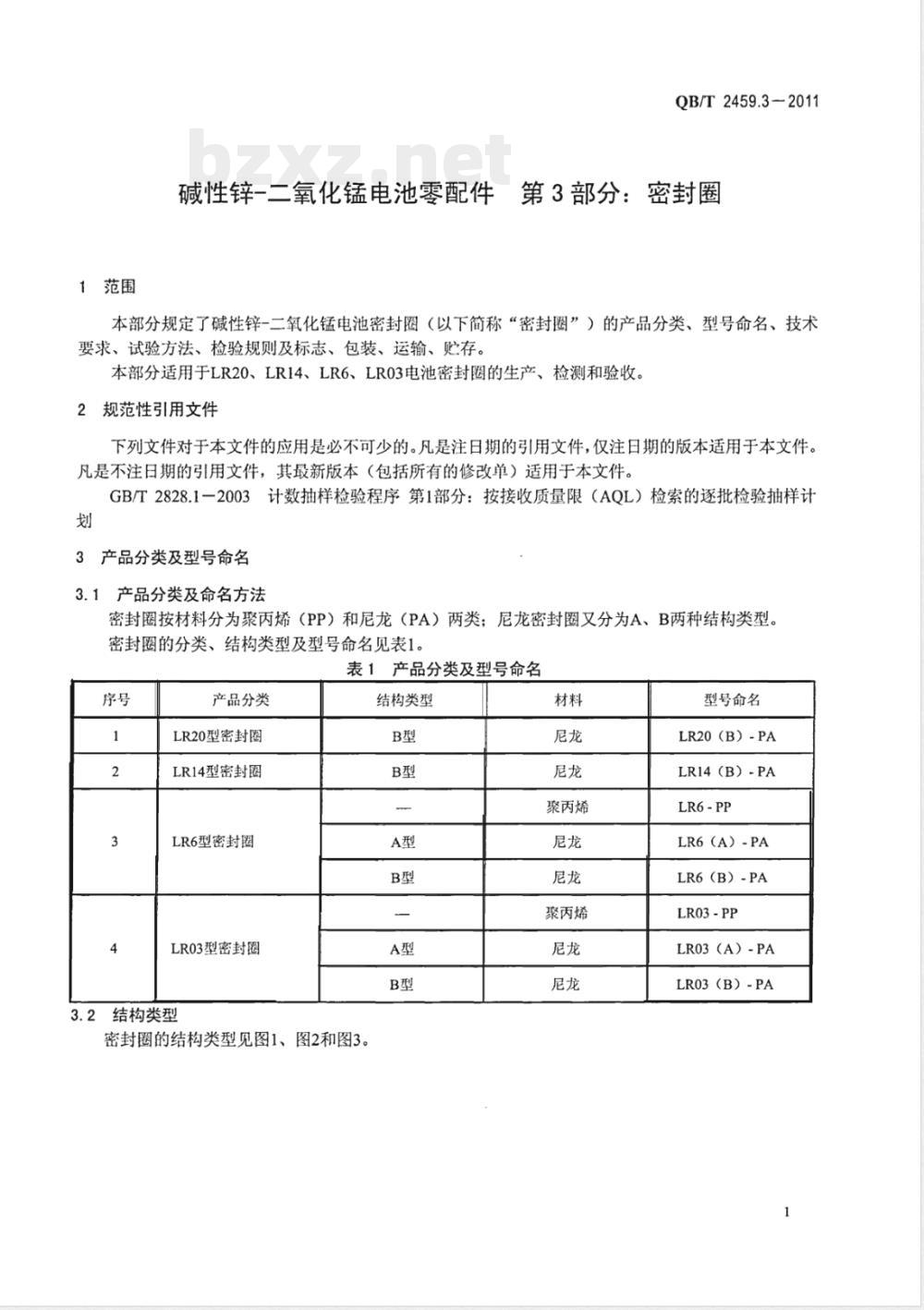

ICS 29.220 分类号：K82 备案号：32233—2011 中华人民共和国轻工行业标准 QB/T 2459.3—2011 代替 QB/T 2459.3—1999 碱性锌-二氧化锰电池零配件 第3部分：密封圈 Parts for alkaline zinc-manganese dioxide batteries—Part 3: Sealing grommet 2011-06-15 发布 2011-10-01 实施 中华人民共和国工业和信息化部 发布 前言 《碱性锌-二氧化锰电池零配件》标准分为以下5个部分： — QB/T 2459.1《碱性锌-二氧化锰电池零配件 第1部分：正极钢壳》； — QB/T 2459.2《碱性锌-二氧化锰电池零配件 第2部分：负极底》； — QB/T 2459.3《碱性锌-二氧化锰电池零配件 第3部分：密封圈》； — QB/T 2459.4《碱性锌-二氧化锰电池零配件 第4部分：集流体》； — QB/T 2459.5《碱性锌-二氧化锰电池零配件 第5部分：支撑片》。 本部分是《碱性锌-二氧化锰电池零配件》的第3部分。 本部分是对 QB/T 2459.3—1999《LR6、LR03碱性锌锰电池密封圈》的修订。 本部分与 QB/T 2459.3—1999 相比，主要变化如下： — 增加了 LR20 型和 LR14 型规格。 本部分由中国轻工业联合会提出。 本部分由全国原电池标准化技术委员会（SAC/TC176）归口。 本部分主要起草单位：宁波光华电池有限公司、轻工业化学电源研究所/国家轻工业电池质量监督检测中心、福建南平南孚电池有限公司、浙江野马电池有限公司、广东正龙股份有限公司。 本部分主要起草人：林佩云、周时健、黄星平、余希、黄伟杰、刘燕。 本部分所代替标准的历次版本发布情况如下：QB/T 2459.3—1999。 1 范围 碱性锌-二氧化锰电池零配件 第3部分：密封圈。 本部分规定了碱性锌-二氧化锰电池密封圈（以下简称“密封圈”）的产品分类、型号命名、技术要求、试验方法、检验规则及标志、包装、运输、贮存。 本部分适用于 LR20、LR14、LR6、LR03 电池密封圈的生产、检测和验收。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 3 产品分类及型号命名 3.1 产品分类及命名方法 密封圈按材料分为聚丙烯（PP）和尼龙（PA）两类；尼龙密封圈又分为 A 型和 B 型两种结构类型。 密封圈分类、结构类型及型号命名如下： — LR20(B)-PA — LR14(B)-PA — LR6-PP — LR6(A)-PA — LR6(B)-PA — LR03-PP — LR03(A)-PA — LR03(B)-PA 3.2 结构类型 密封圈结构类型见图1、图2和图3。 图1 聚丙烯密封圈结构图 图2 A型尼龙密封圈结构图 图3 B型尼龙密封圈结构图 4 技术要求 4.1 材料要求 生产密封圈的材料应为符合要求的聚丙烯（PP）或尼龙（PA66）。 4.2 结构尺寸 密封圈主要尺寸和结构应符合表2及图1、图2或图3的规定。 表2 密封圈主要结构尺寸 LR20(B)-PA： — d：φ32.50±0.10 mm — d2：φ2.35 mm — d3：φ4.86±0.02 mm LR14(B)-PA： — d：φ24.75±0.10 mm — d2：φ1.85−0.03 mm — d3：φ4.86±0.02 mm LR6-PP： — d：φ13.70±0.05 mm — d2：φ1.30±0.05 mm — d3：φ4.00 mm LR6(A)-PA： — d：φ13.60±0.05 mm — d2：相关尺寸应符合图样要求 — d3：φ1.35±0.02 mm LR6(B)-PA： — d：φ13.50±0.05 mm — d2：相关尺寸应符合图样要求 — d3：φ1.40±0.03 mm LR03-PP： — d：φ9.90±0.05 mm — d2：相关尺寸应符合图样要求 — d3：φ1.27±0.02 mm LR03(A)-PA： — d：φ9.90±0.05 mm — d2：相关尺寸应符合图样要求 — d3：φ1.35±0.02 mm LR03(B)-PA： — d：φ9.70±0.05 mm — d2：相关尺寸应符合图样要求 — d3：φ1.40±0.03 mm 4.3 外观 密封圈表面应光洁、色泽均匀，无黑点、无气泡、无缺料、无飞边、无白化现象、无变形、无划伤，防爆沟不得有熔接痕等缺陷。 4.4 防爆压力 密封圈应满足规定的防爆压力要求。 5 试验方法 5.1 结构尺寸 采用符合精度要求的量具进行测量。 5.2 外观 采用目视检查。 5.3 防爆压力 按规定方法进行防爆压力测试。 6 检验规则 6.1 产品应按批进行检验。 6.2 抽样检验按 GB/T 2828.1 的规定执行。 6.3 检验项目包括结构尺寸、外观及防爆压力等。
