QB/T 2459.5-2011
基本信息
标准号： QB/T 2459.5-2011
中文名称：碱性锌-二氧化锰电池零配件 第5部分：支撑片
标准类别：其他行业标准
英文名称：Parts for alkaline zinc-manganese dioxide batteries – Part 2: Negative Terminal plate
标准状态：已作废
发布日期：2011-06-15
实施日期：2011-10-01
作废日期：2017-05-12
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：29.222
中标分类号：电工>>电源>>K82化学电源
出版信息
出版社：中国轻工业出版社
页数：6页
标准价格：14.0
出版日期：2011-10-01
相关单位信息
起草单位：宁波光华电池有限公司、轻工业化学电源研究所/国家轻工业电池质量监督检测中心、福建南平南孚电池有限公司、浙江野马电池有限公司、广东正龙股份有限公司
归口单位：全国原电池标准化技术委员会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了碱性锌-二氧化锰电池支撑片的产品分类、型号命名、技术要求、检验方法、检验规则及标志、包装、运输和贮存。
本标准适用于LR20、LR14、LR6、LR03电池支撑片的生产、检测和验收。

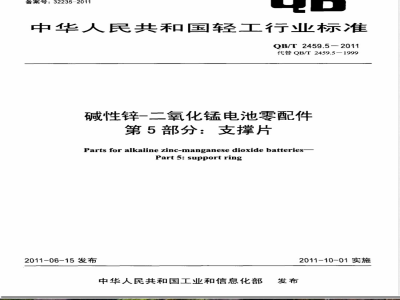

标准图片预览
标准内容
ICS29.222
分类号：K82
备案号：32235-2011
中华人民共和国轻工行业标准
QB/T2459.52011
代替QB/T2459.5-1999
碱性锌-二氧化锰电池零配件
第5部分：支撑片
Parts for alkaline zinc-manganese dioxide batteries-Part 5: support ring
2011-06-15发布
中华人民共和国工业和信息化部2011-10-01实施
《碱性锌-二氧化锰电池零配件》标准分为以下5个部分：QB/T2459.1《碱性锌-二氧化锰电池零配件第1部分：正极钢壳》；-QB/T2459.2《碱性锌-二氧化锰电池零配件第2部分：负极底》；QB/T2459.3《碱性锌-二氧化锰电池零配件第3部分：密封圈》；QB/T2459.4《碱性锌-二氧化锰电池零配件第4部分：集流体》；QB/T2459.5《碱性锌-二氧化锰电池零配件第5部分：支撑片》；本部分是《碱性锌-二氧化锰电池零配件》的第5部分。QB/T2459.5-2011
本部分是对QB/T2459.5一1999《LR6、LR03碱性锌锰电池紧固帽和支撑片》的修订。本部分与QB/T2459.5一1999相比，主要变化如下：-增加了LR20型和LR14型的规格；一取消了紧固帽的内容；
-增加了支撑片同心度的技术要求和检验方法。本部分由中国轻工业联合会提出。本部分由全国原电池标准化技术委员会（SAC/TC176）归口。本部分主要起草单位：宁波光华电池有限公司、轻工业化学电源研究所/国家轻工业电池质量监督检测中心、福建南平南孚电池有限公司、广东正龙股份有限公司。本部分主要起草人：周时健、林佩云、黄星平、黄伟杰、刘燕。本部分所代替标准的历次版本发布情况如下：QB/T2459.5-1999。
1范围
QB/T2459.5-2011
碱性锌-二氧化锰电池零配件第5部分：支撑片本部分规定了碱性锌-二氧化锰电池支撑片（以下简称“支撑片”）的产品分类、型号命名、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本部分适用于LR20、LR14、LR6、LR03电池支撑片的生产、检测和验收。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
3产品分类及型号命名
3.1产品分类
支撑片按其适用的电池型号分为LR20、LR14、LR6、LR03四种型号。3.2结构
支撑片的结构见图1。
4技术要求
4.1材料要求
生产支撑片的材料厚度为0.7mm的钢带，4.2结构尺寸
支撑片的主要尺寸和结构应符合表1及图1的规定。4.3外观
4.3.1支撑片表面平整光洁，无起皱、压痕、凹叫凸，无明显锈点、黄斑，中心孔和外圆边无毛刺。4.3.2泄气孔应通畅。
注：支撑片表面应进行镀锌钝化处理或防锈水浸泡处理。处理方式由供需双方商定。dz
图1支撑片结构图
QB/T2459.5-2011
型号规格
4.4同心度
$30.90±0.05
$23.10±0.05
$12.35±0.05
$8.70±0.05
表1支撑片的主要结构尺寸
！要结构尺小
4.85 .℃.os
4.85 _0.05
92.79 +0.04
$2.37+0.04
1.55±0.05
1.55±0.05
单位为毫米
0.70 ±8:0
0.70±8:09
0.70 ±8:0
0.70 ±8:0
按5.3测试，从支撑片的中心孔边缘到外圆边的最长与最短距离之差应不大」0.10mm。4.5特殊要求
客户有特殊要求时，以上各项技术要求可由供需双方商定。5试验方法
5.1结构尺寸
用精度不低于0.02mm的游标卡尺测量，中心孔可用塞规测量。5.2外观
目视检查。
5.3同心度
用精度不低于0.02mm的游标卡尺测量中心孔边缘到外圆边的距离，测量位置按90°均匀分布测量4处，计算最长距离与最短距离之差6检验规则
6.1交收检验
6.1.1组批规则
支撑片应成批验收，每批应由同一型号规格、同一工艺条件的产品组成，每批数量不大于150万只。6.1.2抽样方案及判定规则
交收检验按GB/T2828.1正常检验一次抽样方案进行。交收检验的项目、技术要求、试验方法、检验水平（IL）及接收质量限（AQL）应符合表2的规定。表2交收检验方案及判定规则
试验项目
结构尺寸
同心度
6.2例行检验
技术要求bZxz.net
试验方法
检验水
接收质量限AQL
例行检验的项目、技术要求、试验方法、样本大小、不合格判定应符合表3的规定。6.2.1
有下列情况之一时，应进行例行检验。6.2.2
a）新产品试制定型时；
b）材料、工艺有重大改变，可能响产品性能时；c）停产后，恢复生产时；
d）合同规定时：
e）质量监督机构提出要求时。
表3例行检验方案及判定规则
试验项目
结构尺寸
同心度
包装、运输、贮存
标志、
技术要求
试验方法
产品外包装上应有明显的产品标志或标签，标明以下内容：a）产品名称、商标、型号规格：b）生产企业名称、详细地址：
c）出厂日期；
d）批号、数量；
e）执行标准编号。
7.2包装
7.2.1包装必须做到防潮、防腐蚀。可用塑料编织袋内衬塑料袋包装。7.2.2每个包装袋内应放有产品合格证。7.3运输
运输过程中应防晒、防潮、防腐蚀，避免锐器挤压。7.4购存
样本大小
QB/T2459.5-2011
允许不合格数
产品应贮存在通风、干燥、无腐蚀性物品的库房内，避免日嗮、雨淋、水浸环境。3
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
