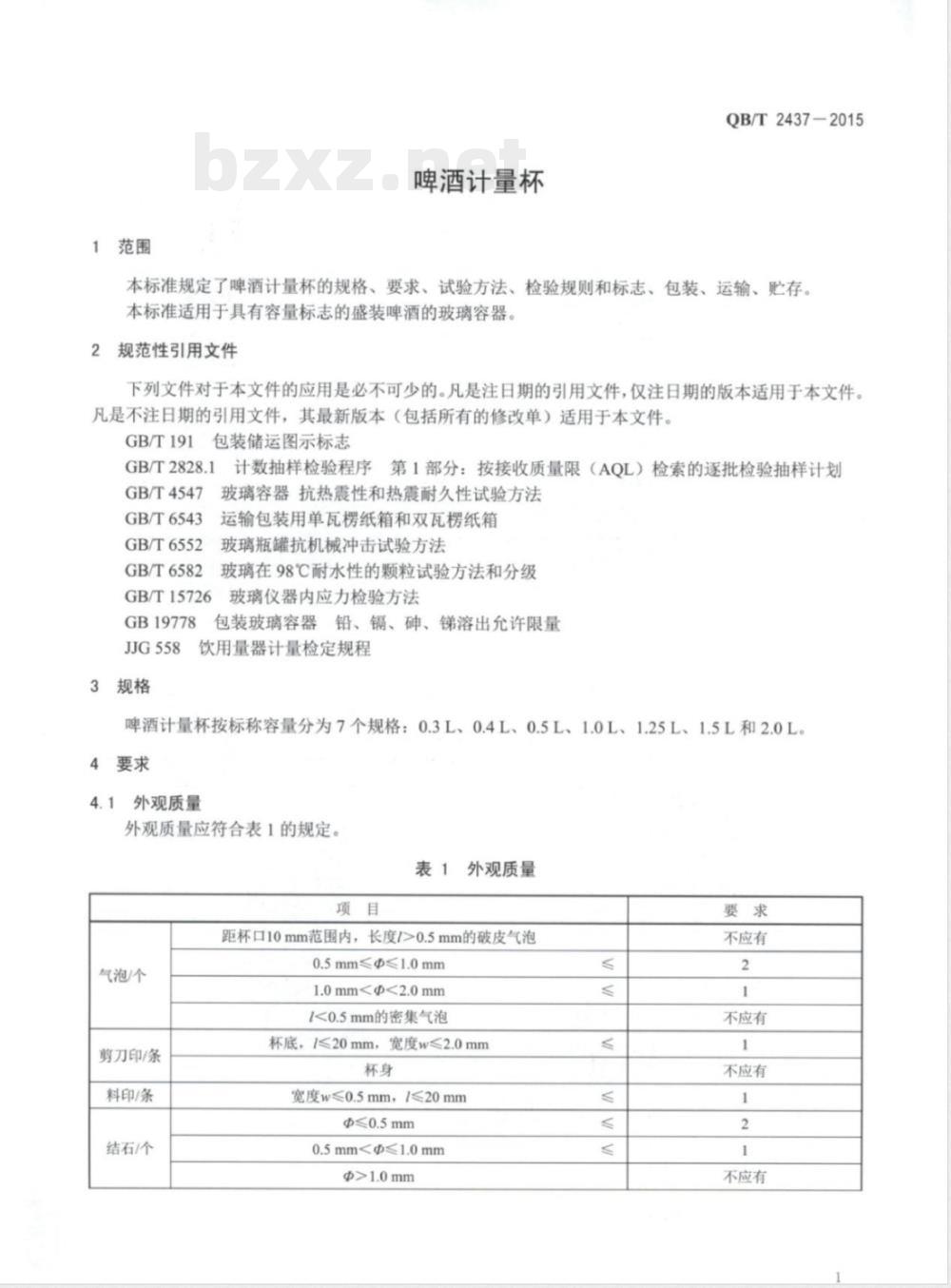

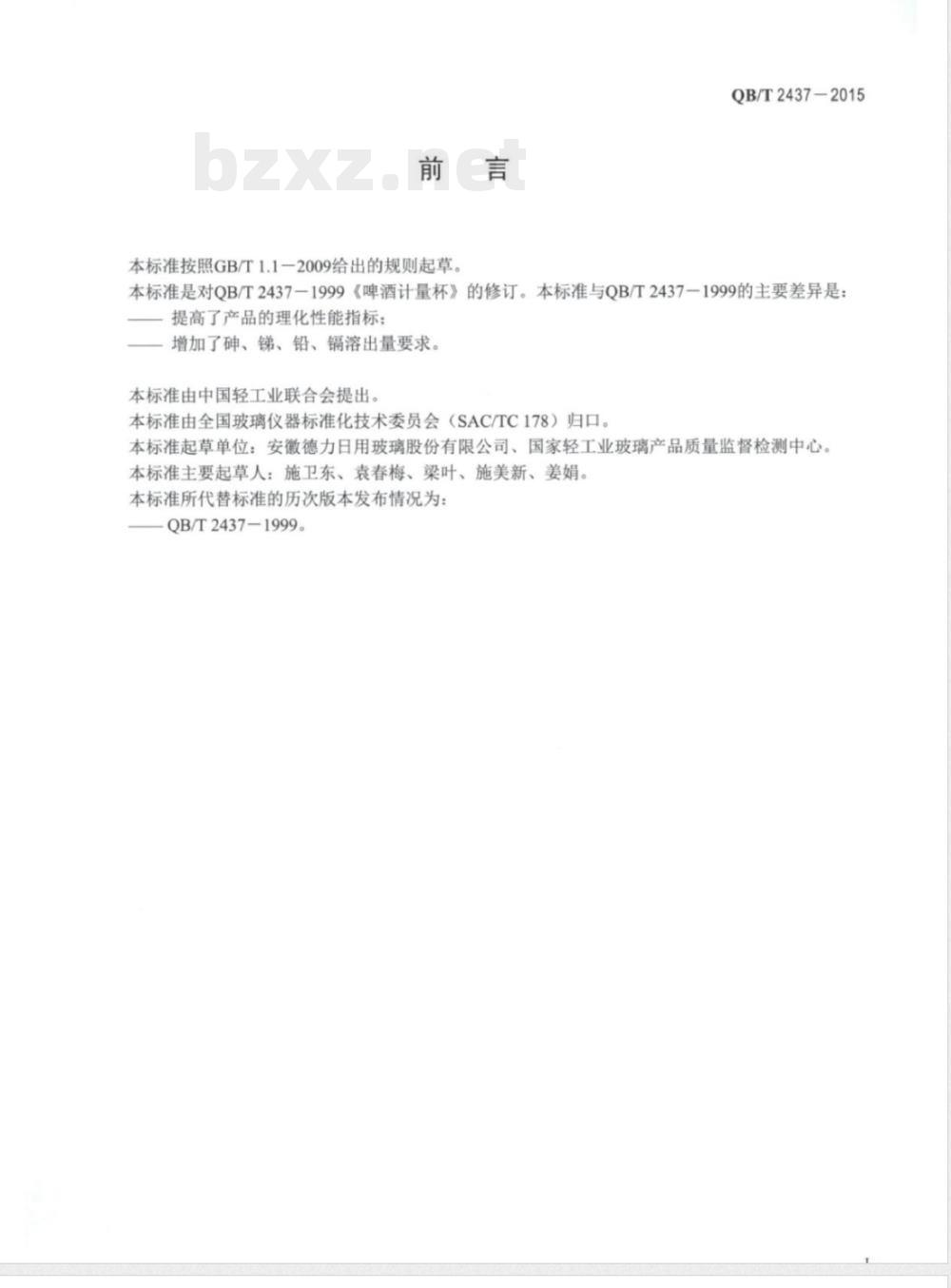

ICS 81.040.01 分类号：N64 备案号：52162-2015 QB 中华人民共和国轻工行业标准 QB/T2437-2015 代替QB/T2437-1999 啤酒计量杯 The measuring cup of beer 2015-10-10发布 2016-03-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准是对QB/T2437—1999《啤酒计量杯》的修订。本标准与QB/T2437—1999的主要差异是：提高了产品的理化性能指标；增加了铅、镉、砷、锑溶出量要求。 本标准由中国轻工业联合会提出。 本标准由全国玻璃仪器标准化技术委员会（SAC/TC178）归口。 本标准起草单位：安徽德力日用玻璃股份有限公司、国家轻工业玻璃产品质量监督检测中心。 本标准主要起草人：施卫东、袁春梅、梁叶、施美新、姜娟。 本标准所代替标准的历次版本发布情况为：QB/T2437-1999。 1 范围 本标准规定了啤酒计量杯的规格、要求、试验方法、检验规则以及标志、包装、运输、贮存。 本标准适用于具有容量标志的盛装啤酒的玻璃容器。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 4547 玻璃容器抗热震性和热震耐久性试验方法 GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 6552 玻璃瓶罐抗机械冲击试验方法 GB/T 6582 玻璃在98℃耐水性的颗粒试验方法和分级 GB/T 15726 玻璃仪器内应力检验方法 GB 19778 包装玻璃容器 铅、镉、砷、锑溶出允许限量 JJG 558 饮用量器计量检定规程 3 规格 啤酒计量杯按标称容量分为7个规格：0.3L、0.4L、0.5L、1.0L、1.25L、1.5L和2.0L。 4 要求 4.1 外观质量 外观质量应符合表1的规定。 表1 外观质量 气泡： - 距杯口10mm范围内，长度大于0.5mm的破皮气泡不应有； - 0.5mm≤φ≤1.0mm气泡不超过2个； - 1.0mm＜φ＜2.0mm气泡不超过1个； - 小于0.5mm的密集气泡不应有。 剪刀印： - 杯底长度≤20mm、宽度w≤2.0mm，允许1条； - 杯身宽度w≤0.5mm、长度≤20mm，允许1条。 料印： - 宽度≤0.5mm允许2条； - 0.5mm＜宽度≤1.0mm不应有； - 宽度＞1.0mm不应有。 其他缺陷： - 裂纹不应有； - 杂粒不应有； - 缝合线不应有刮手现象； - 电焊干裂纹不应有； - 锈、铁屑不应有； - 丰筋飞边不应有。 4.2 容量允差 容量允差应符合表2的规定。 表2 容量允差 - 0.3L：±3.0% - 0.5L：±2.0% - 1.0L及以上：±2.0% 4.3 容量标记 4.3.1 标记和数字应清晰、耐久，距杯口不应少于20mm，刻字高度不应小于0.5mm。 4.3.2 容量刻度线标记应为长度大于15mm、宽约1mm的水平线。 4.4 理化性能 理化性能应符合表3规定。 表3 理化性能 - 玻璃颗粒法耐水性：≥HGB3级； - 内应力：4级； - 抗热震性：70℃温差不破裂； - 抗机械冲击：0.3J不破裂； - 铅、镉、砷、锑溶出量：应符合GB 19778的规定。 5 试验方法 5.1 外观质量 目测，必要时辅以精度为0.02mm的卡尺及10倍读数放大镜。 5.2 容量允差 按JJG 558规定的方法进行试验。 5.3 容量标记 目测，刻度线用精度为0.02mm的卡尺测量。 5.4 玻璃颗粒法耐水性 按GB/T 6582规定的方法进行试验。 5.5 内应力 按GB/T 15726规定的方法进行试验。 5.6 抗热震性 按GB/T 4547规定的方法进行试验。 5.7 抗机械冲击 按GB/T 6552规定的方法进行试验。 5.8 铅、镉、砷、锑溶出量 按GB 19778规定的方法进行试验。 6 检验规则 6.1 检验分类 产品检验分为出厂检验和型式检验。检验项目见表4。 表4 检验项目 - 外观质量 - 容量允差 - 容量标记 - 玻璃颗粒法耐水性 - 内应力 - 抗热震性 - 抗机械冲击 - 铅、镉、砷、锑溶出量 6.2 出厂检验 6.2.1 抽样方案 按GB/T 2828.1规定执行。
