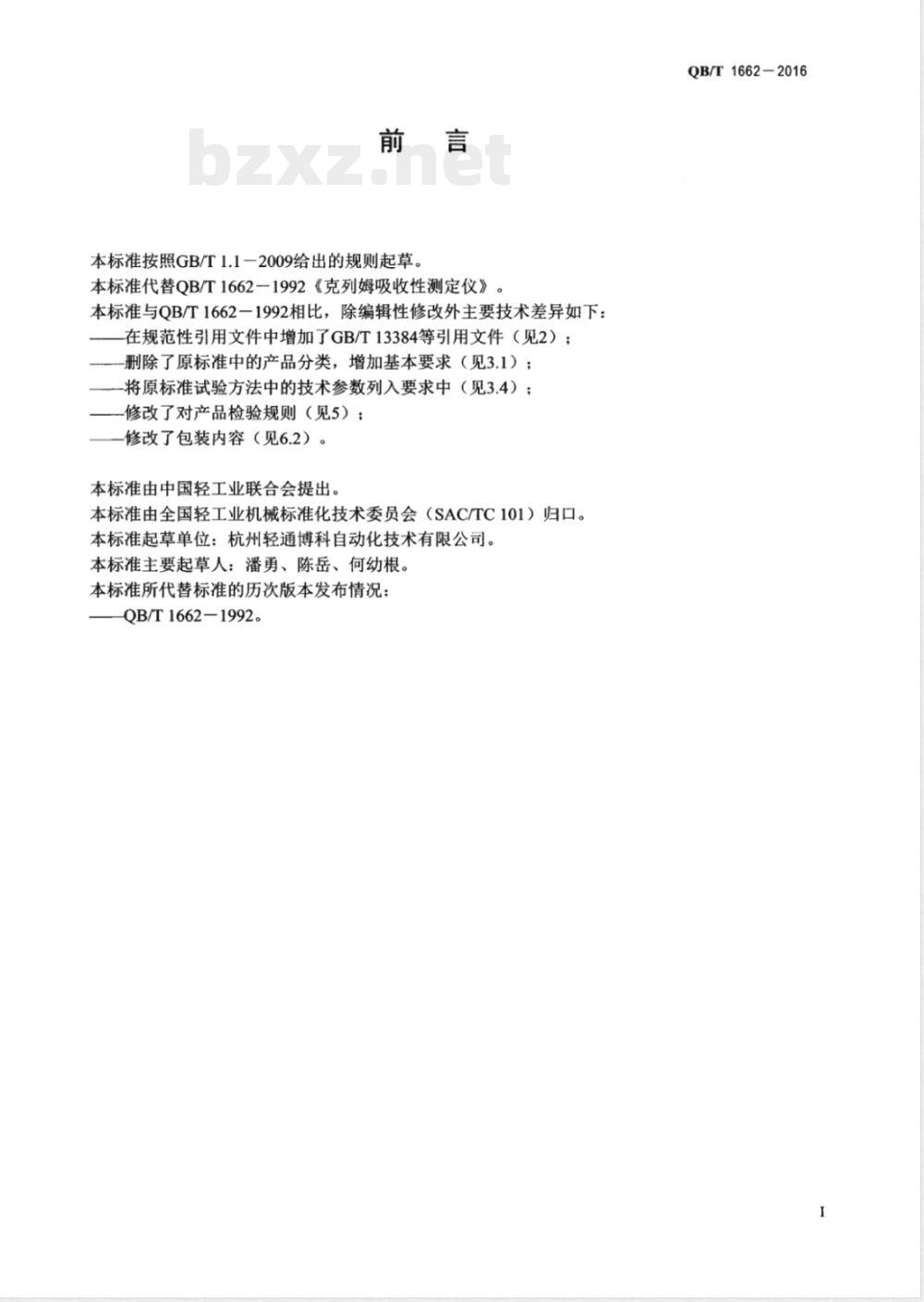

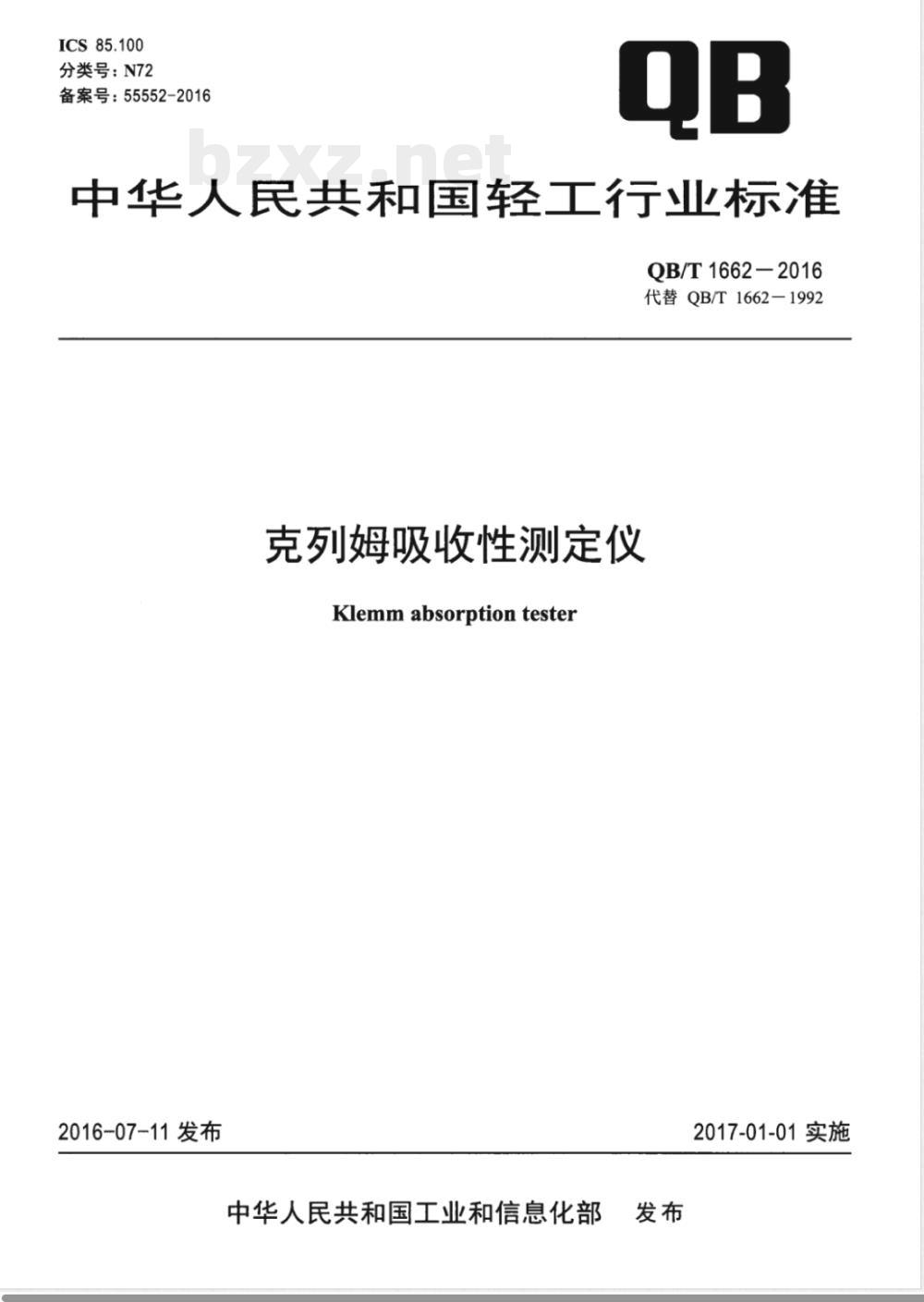

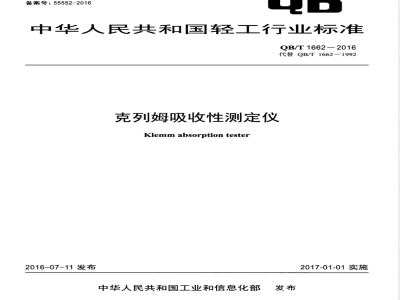

ICS 85.100 分类号：N72 备案号：55552-2016 中华人民共和国轻工行业标准 QB/T 1662-2016 代替 QB/T 1662-1992 克列姆吸收性测定仪 Klemm absorption tester 2016-07-11 发布 中华人民共和国工业和信息化部发布 2017-01-01 实施 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准代替 QB/T 1662-1992《克列姆吸收性测定仪》。与原标准相比，除编辑性修改外主要技术差异如下：在规范性引用文件中增加 GB/T 13384 等文件；删除产品分类，增加基本要求；将试验方法中的部分技术参数列入要求；修改产品检验规则；修改包装内容。 本标准由中国轻工业联合会提出，由全国轻工业机械标准化技术委员会（SAC/TC101）归口。本标准起草单位：杭州轻通博科自动化技术有限公司。本标准主要起草人：潘勇、陈岳、何幼根。本标准所代替标准的历次版本为 QB/T 1662-1992。 1 范围 本标准规定了克列姆吸收性测定仪的要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于纸张毛细管吸收性能测定用克列姆吸收性测定仪（以下简称“测定仪”）的生产验收和质量评定，也适用于使用中的周期技术状态检查。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅所注日期版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 GB/T 191 包装储运图示标志 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 14253 轻工机械通用技术条件 3 要求 3.1 基本要求 基本参数见表1： 测量范围：0～200 mm 标尺数：5支 标尺分度值：1 mm 同时测量试样数：10条 注：可按合同要求设计其他规格，但技术指标应符合本标准。 3.2 环境与工作条件 测定仪应在以下条件下正常工作：室温10℃～35℃；相对湿度不大于80%；设备应放置在坚实稳固且水平的工作台上；工作场所无明显振动。 3.3 外观及装配质量 机械加工件及涂漆件应符合 GB/T 14253 规定。电镀件表面应色泽均匀，无气泡、起层；氧化处理件氧化层应均匀一致，无未氧化区域；水槽表面应无明显划痕。 3.4 测量系统要求 3.4.1 标尺刻度满量程误差绝对值不大于0.5 mm，零点距标尺下端5 mm。 3.4.2 移动横梁在水平状态下应保持水平，最大与最小高度差不大于0.20 mm。 3.4.3 指示机构要求：各标尺垂直于移动横梁上端面，垂直度小于0.15 mm；各标尺下端在水平状态下应处于同一水平线，最大误差小于0.5 mm。 3.4.4 升降机构应升降灵活、定位准确牢固，横梁不得左右晃动；最低位置时标尺下端应位于水面下5 mm。 3.4.5 夹持机构应夹持牢固、装卸方便。 3.4.6 水槽应设溢水隔板，安装平稳且无渗漏。 4 检验及校准 4.1 外观及装配质量按 GB/T 14253 规定进行检验。 4.2 标尺刻度误差 使用游标卡尺（量程300 mm，分度值0.02 mm）在40、80、120、160、200 mm处测量标尺零刻度距离。 4.3 移动横梁 使用高度游标卡尺（量程500 mm，分度值0.05 mm），以底座上平面为基准测量左、中、右三点高度差。 4.4 标尺垂直度 使用直角尺（200 mm）与塞尺（0.02～1.00 mm），测量标尺与直角尺间最大间隙作为垂直度误差。
