QB/T 4399-2012
基本信息
标准号： QB/T 4399-2012
中文名称：手提式工具箱
标准类别：其他行业标准
英文名称：Portable tool box
标准状态：现行
发布日期：2012-12-28
实施日期：2013-06-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：材料储运设备>>53.120手工搬运工具
中标分类号：工程建设>>施工机械设备>>P96作业设备与仪器仪表
关联标准
出版信息
出版社：中国轻工业出版社
页数：6页
标准价格：16.0
出版日期：2013-06-01
相关单位信息
起草人：曹志祥等
起草单位：苏州新大地五金制品有限公司等
归口单位：全国五金制品标准化技术委员会工具五金分技术委员会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了手提式工具箱的产品分类、技术要求、试验方法、检验规则和包装、标志、运输与贮存。
本标准适用于用钢板制作的手提式工具箱。
标准图片预览
标准内容

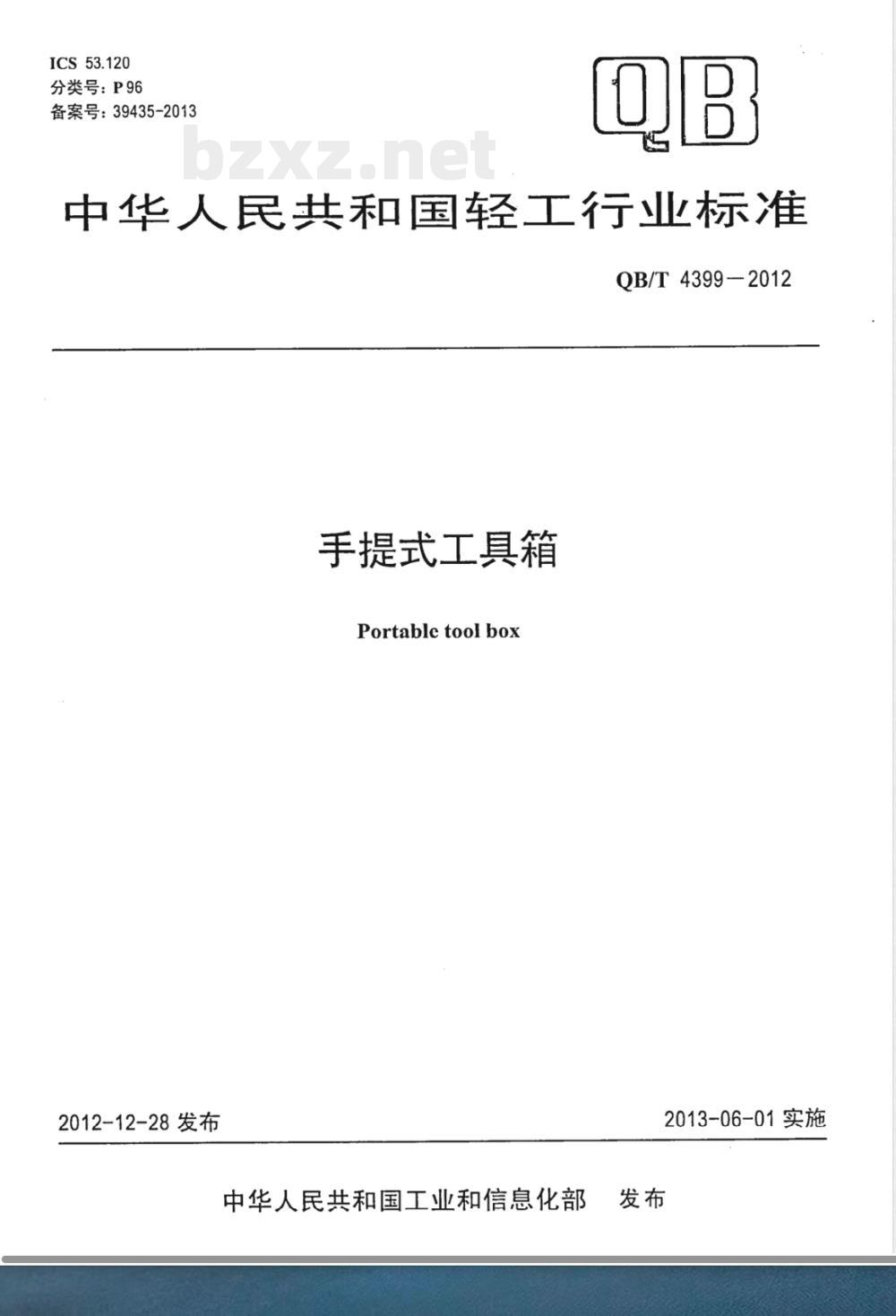

ICS53.120
分类号：P96
备案号：39435-2013
中华人民共和国轻工行业标准
QB/T4399-2012
手提式工具箱
Portabletoolbox
2012-12-28 发布
中华人民共和国工业和信息化部2013-06-01实施

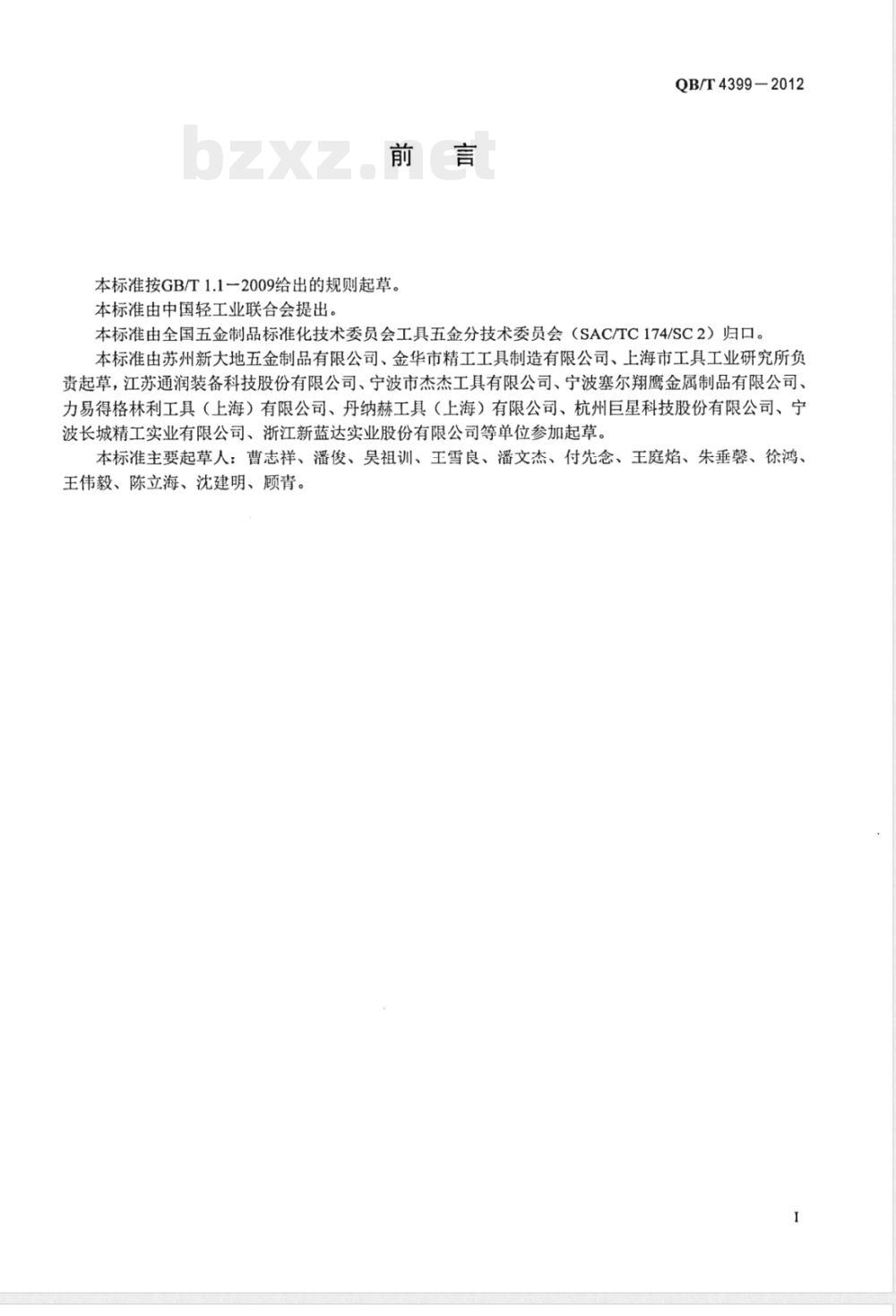

本标准按GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T4399-2012
本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由苏州新大地五金制品有限公司、金华市精工工具制造有限公司、上海市工具工业研究所负责起草，江苏通润装备科技股份有限公司、宁波市杰杰工具有限公司、宁波塞尔翔鹰金属制品有限公司、力易得格林利工具（上海）有限公司、丹纳赫工具（上海）有限公司、杭州巨星科技股份有限公司、宁波长城精工实业有限公司、浙江新蓝达实业股份有限公司等单位参加起草。本标准主要起草人：曹志祥、潘俊、吴祖训、王雪良、潘文杰、付先念、王庭焰、朱垂馨、徐鸿、王伟毅、陈立海、沈建明、顾青。1

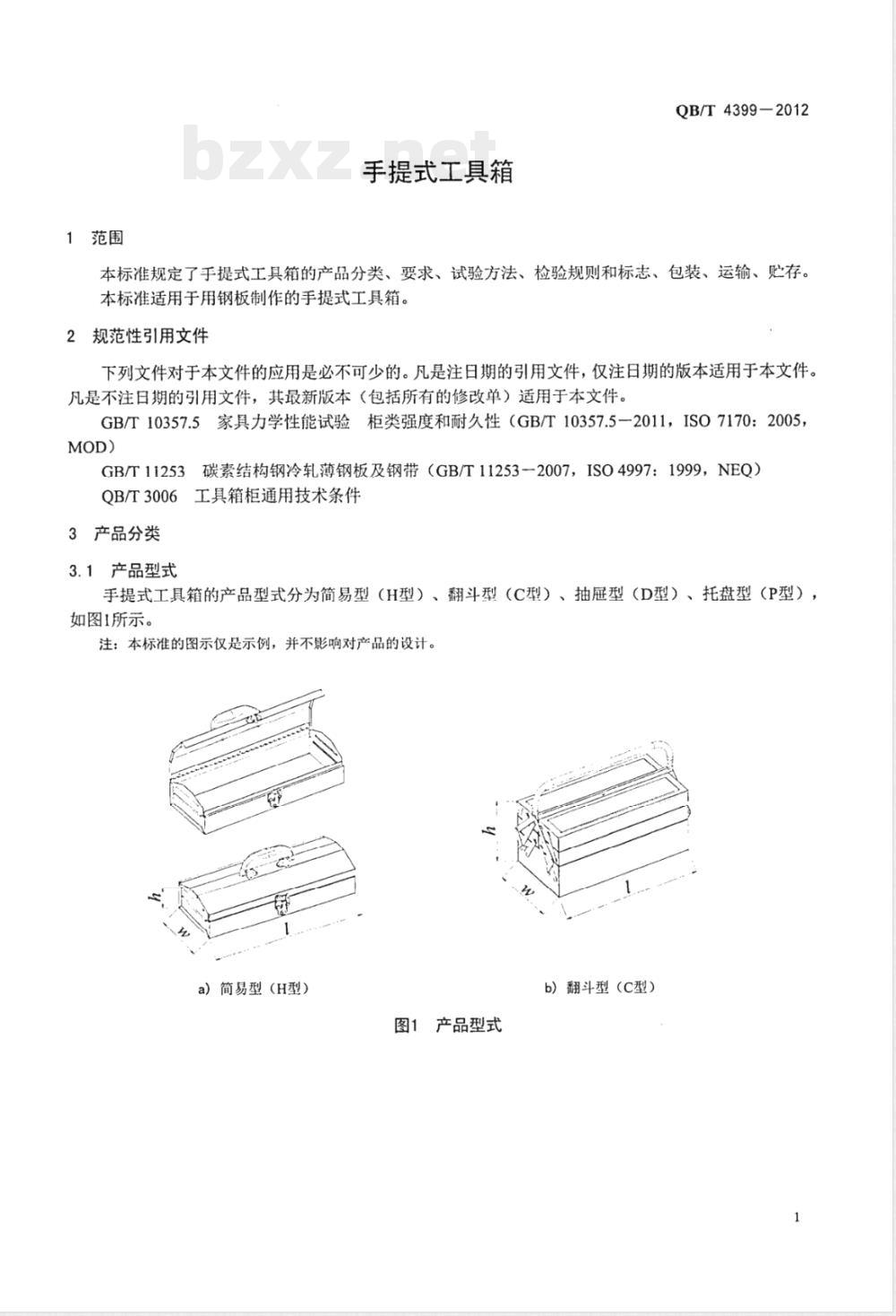

手提式工具箱
QB/T4399-2012
本标准规定了手提式工具箱的产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于用钢板制作的手提式工具箱。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T10357.5家具力学性能试验柜类强度和耐久性（GB/T10357.5一2011，ISO7170：2005，MOD)
GB/T11253碳素结构钢冷轧薄钢板及钢带（GB/T11253-2007，ISO4997：1999，NEQ）QB/T3006工具箱柜通用技术条件3产品分类
3.1产品型式
手提式工具箱的产品型式分为简易型（H型）、翻斗型（C型）、抽屈型（D型）、托盘型（P型），如图1所示。
注：本标准的图示仅是示例，并不影响对产品的设计。a）简易型（H型）
图1产品型式
b）翻斗型（C型）
QB/T4399—2012

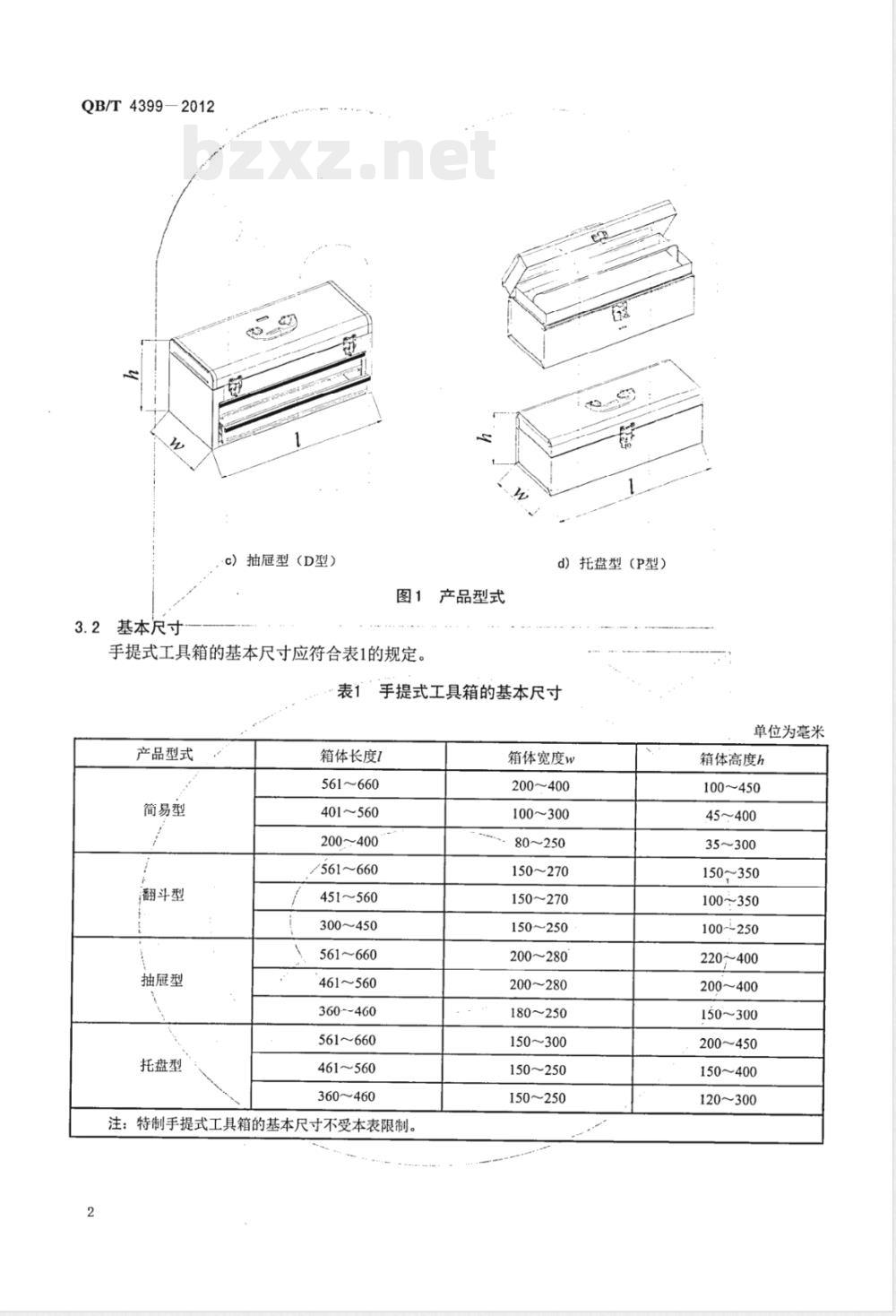

3.2基本尺寸
-c）抽屉型（D型）
图1产品型式
手提式工具箱的基本尺寸应符合表1的规定。d）托盘型（P型）
表1手提式工具箱的基本尺寸
产品型式
箱体长度1
561~660
简易型
翻斗型
抽屉型
托盘型
401~560
200～400
/561~660
451~560
300~450
561~660
461~560
360~460
561~660
461~560
360~460wwW.bzxz.Net
注：特制手提式工具箱的基本尺寸不受本表限制。2
箱体宽度w
200～400
100~300
80~250
150~270
150~270
150~250
200~280
200~280
180~250
150~300
150~250
150~250
单位为毫米
箱体高度h
100~450
45～400
35～300
150~350
100~350
100-250
220～400
200～400
150~300
200~450
150~400
120~300

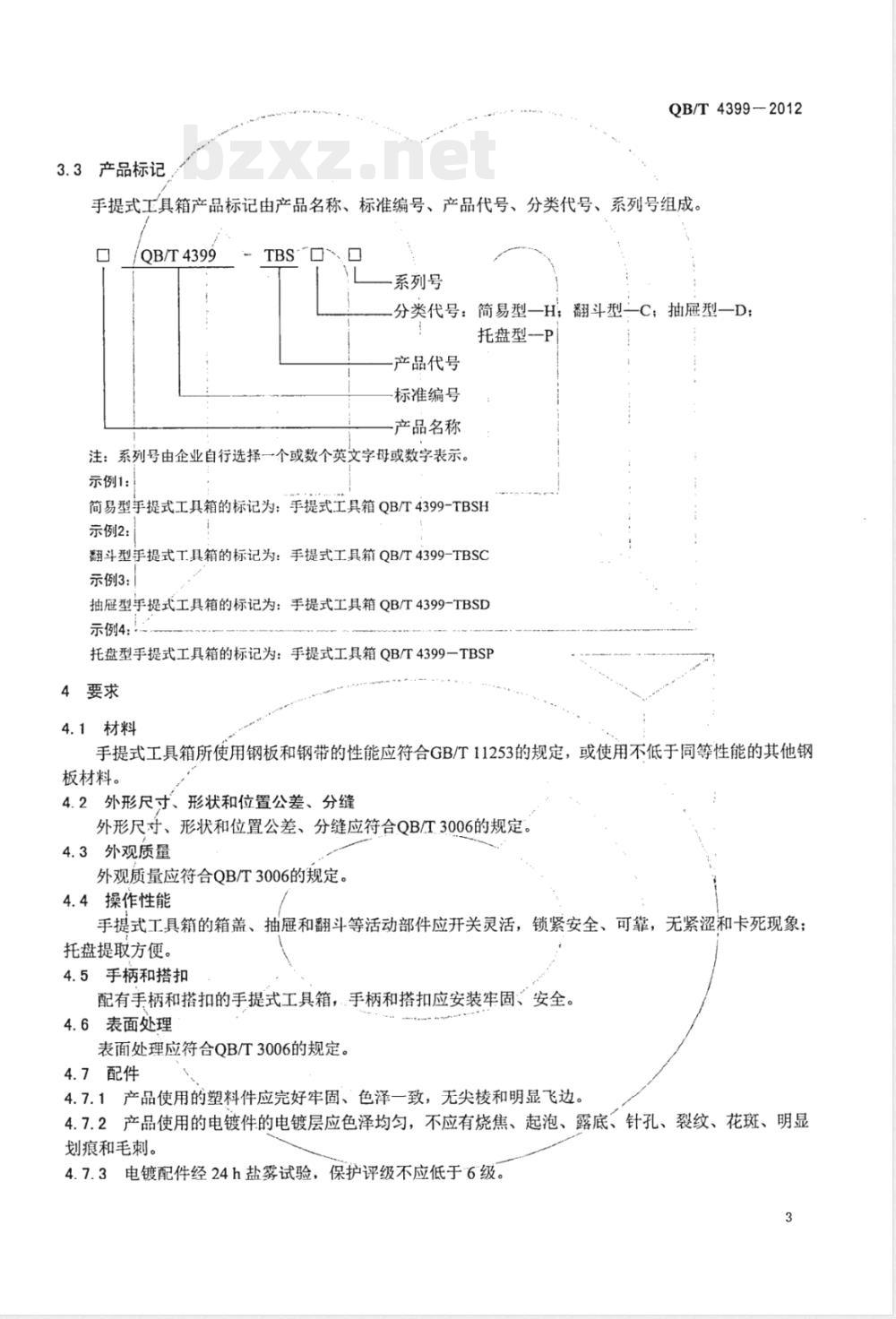

3.3产品标记
QB/T 4399-2012
手提式工具箱产品标记由产品名称、标准编号、产品代号、分类代号、系列号组成。/QB/T4399
TBS\□~
系列号
分类代号：简易型一H；翻斗型一C：抽屉型一D；托盘型—P
产品代号
标准编号
产品名称
注：系列号由企业自行选择一个或数个英文字母或数字表示，示例1：
简易型手提式工具箱的标记为：手提式工具箱QB/T4399-TBSH示例2：
翻斗型手提式工具箱的标记为：手提式工具箱QB/T4399-TBSC示例3：
抽屉型手提式工具箱的标记为：手提式工具箱QB/T4399-TBSD示例4：1
托盘型手提式工具箱的标记为：手提式工具箱QB/T4399一TBSP4要求
4.1材料
手提式工具箱所使用钢板和钢带的性能应符合GB/T11253的规定，或使用不低于同等性能的其他钢板材料。
4.2外形尺寸、形状和位置公差、分缝外形尺寸、形状和位置公差、分缝应符合QB/T.3006的规定。4.3外观质量
外观质量应符合QB/T3006的规定。4.4操作性能
手提式工具箱的箱盖、抽屉和翻斗等活动部件应开关灵活，锁紧安全、可靠，无紧涩和卡死现象；托盘提取方便。
4.5手柄和搭扣
配有手柄和搭扣的手提式工具箱，手柄和搭扣应安装牢固、安全。4.6表面处理
表面处理应符合QB/T3006的规定。4.7配件
4.7.1产品使用的塑料件应完好牢固、色泽一致，无尖棱和明显飞边。4.7.2产品使用的电镀件的电镀层应色泽均匀，不应有烧焦、起泡、露底、针孔、裂纹、花斑、明显划痕和毛刺。
4.7.3电镀配件经24h盐雾试验，保护评级不应低于6级。3
QB/T4399-2012
4.8强度和耐久性
4.8.1手提式工具箱的产品使用说明书中应有额定载荷的表示，最小额定载荷应符合表2的规定，但额定载荷与自重之和不应大于35kg。4.8.2手提式工具箱的抽屉轨道和抽屉结构要进行强度和耐久性试验。试验后，零部件不应开裂和断裂，固定部件、零件不应松动，任何零部件不应有严重影响使用功能的磨损或变形，活动零部件应灵活自如。
4.8.3手提式工具箱在130%额定载荷下进行静载试验。试验后，手柄、搭扣等零部件不应有影响使用功能的永久变形、脱落等现象。4.8.4手提式工具箱在额定载荷下进行动载试验。试验后，手柄、搭扣等零部件不应有影响使用功能的永久变形、脱落等现象。
表2三
手提式工具箱的最小额定载荷
箱体体积/cm3
560~15300
>15300~30070
>30 070~44 830
>44 830~59590
>59 590~74 340
>74340
注：箱体体积是指外箱体积，不包括于柄、措扣等零部件。4.9锁定机构
锁定机构应符合QB/T3006的规定。5试验方法
5.1外形尺寸、形状和位置公差、分缝敢小额定载荷/kg
按QB/T3006规定的方法进行检验。其中，着地平稳性用塞尺测量底板某一角或底部某一支撑面与平板间的间隙。
5.2外观质量
外观质量采用目测检验。
5.3操作性能
用手感和目测进行检验。
5.4手柄和搭扣
强度和耐久性试验后用目测检验。5.5表面处理
按QB/T3006规定的方法进行检验。5.6配件
按QB/T3006规定的方法进行检验。5.7强度和耐久性
5.7.1手提式工具箱的抽屉轨道和抽屉结构的强度和耐久性试验按GB/T10357.5的规定进行。5.7.2手提式工具箱放置规定载荷后，提持手柄8h，进行静载试验。4
QB/T4399-2012
5.7.3手提式工具箱放置规定载荷后，提持工具箱手柄，以0.30m/s～0.40m/s的平均速率，行程为305mm，连续10000次进行往复升降动载试验，5.8锁定机构
按QB/T3006规定的方法进行检验。6
检验规则
6.1出厂检验
6.1.1出厂检验的检验项目应按4.1～4.5、4.7.1～4.7.2和4.9的要求逐项进行。6.1.2出厂检验抽样方案应符合QB/T3006的规定。6.2型式检验
型式检验按QB/T3006规定的方法进行。增加按4.8.3和4.8.4的要求进行的检验项目（不合格分类为A）。
7标志、包装、运输与贮存
按QB/T3006的规定。
QB/T 4399-2012
中华人民共和国
轻工行业标准
手提式工具箱
QB/T4399-2012
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://www.chlip.com.cnEmail: club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019·3950
印数：1-200册
