QB/T 4400-2012
基本信息
标准号： QB/T 4400-2012
中文名称：车式工具箱柜
标准类别：其他行业标准
英文名称：Mobile tool cabinet
标准状态：现行
发布日期：2012-12-28
实施日期：2013-06-01
出版语种：简体中文
下载格式：.pdf .zip
相关标签： 工具
标准分类号
标准ICS号：材料储运设备>>53.120手工搬运工具
中标分类号：工程建设>>施工机械设备>>P96作业设备与仪器仪表
关联标准
出版信息
出版社：中国轻工业出版社
页数：6页
标准价格：16.0
出版日期：2013-06-01
相关单位信息
归口单位：全国五金制品标准化技术委员会工具五金分技术委员会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了车式工具箱柜的产品分类、技术要求、试验方法、检验规则和包装、标志、运输与贮存。
本标准适用于用钢板制作的车式工具箱柜。
标准图片预览
标准内容

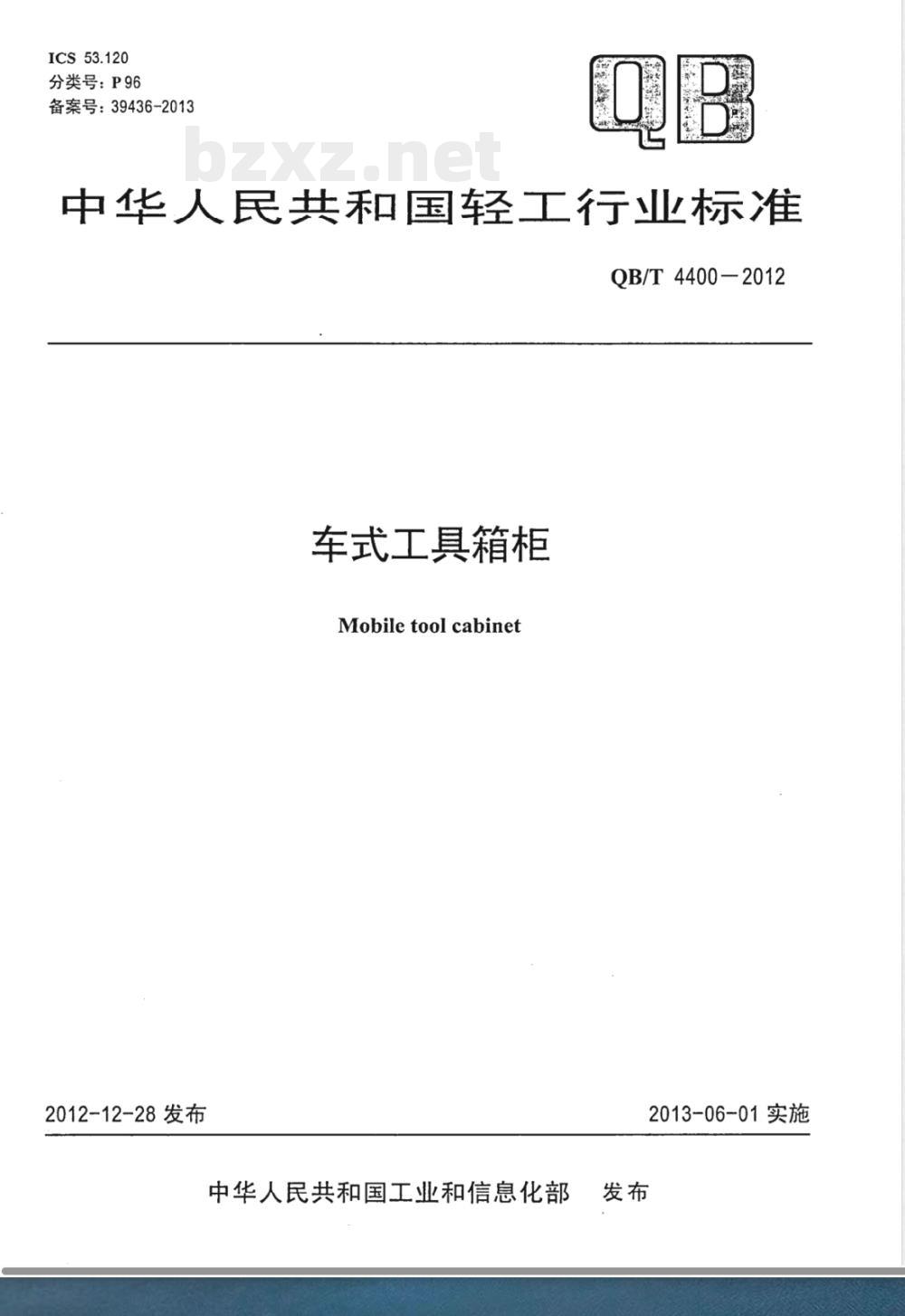

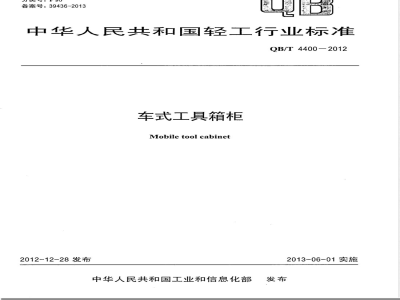

ICS53.120
分类号：P96
备案号：39436-2013
中华人民共和国轻工行业标准
QB/T 4400—2012
车式工具箱柜bzxz.net
Mobiletoolcabinet
2012-12-28发布
中华人民共和国工业和信息化部2013-06-01实施

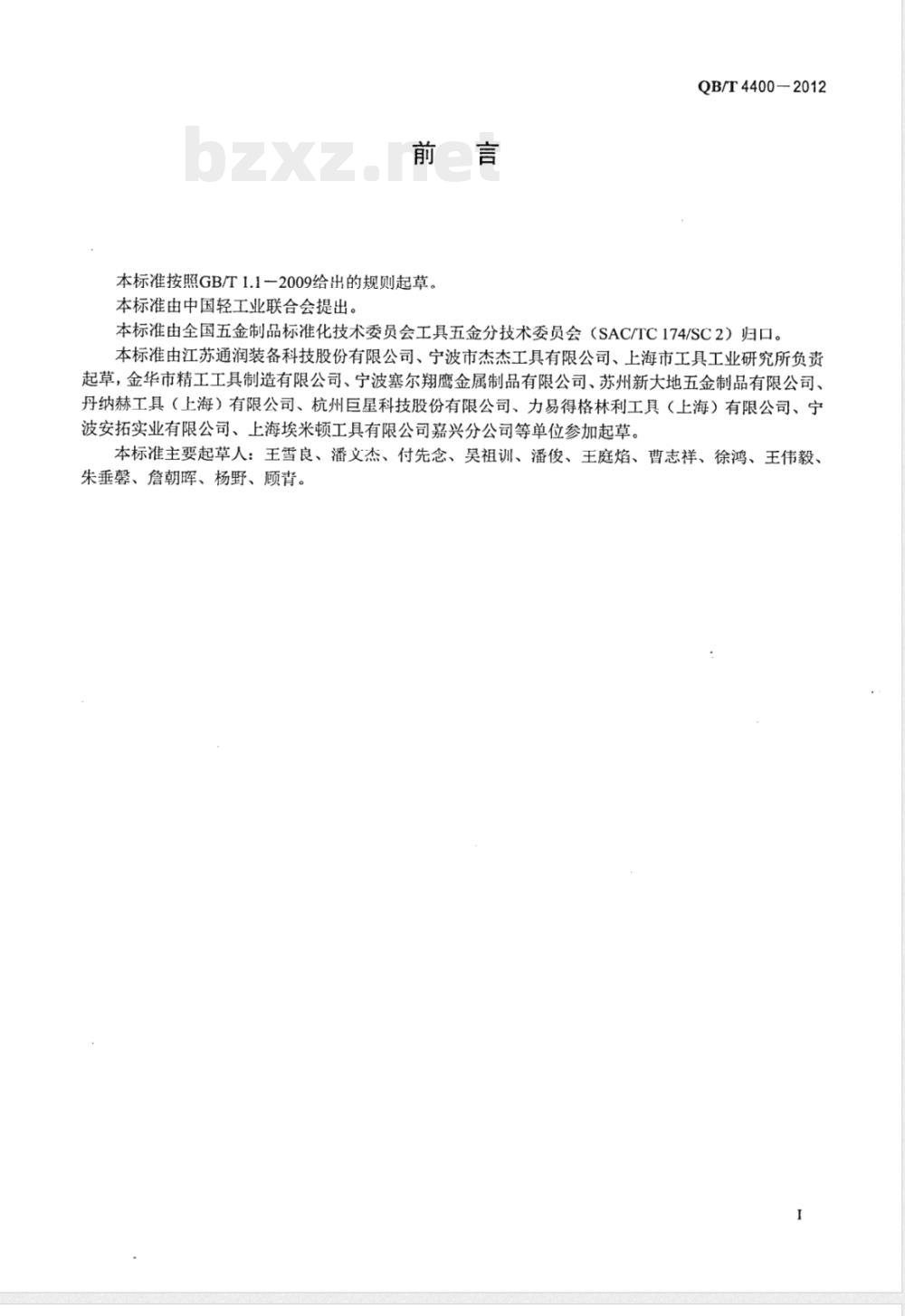

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T4400-2012
本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由江苏通润装备科技股份有限公司、宁波市杰杰工具有限公司、上海市工具工业研究所负责起草，金华市精工工具制造有限公司、宁波塞尔翔鹰金属制品有限公司、苏州新大地五金制品有限公司、丹纳赫工具（上海）有限公司、杭州巨星科技股份有限公司、力易得格林利工具（上海）有限公司、宁波安拓实业有限公司、上海埃米顿工具有限公司嘉兴分公司等单位参加起草。本标准主要起草人：王雪良、潘文杰、付先念、吴祖训、潘俊、王庭焰、曹志祥、徐鸿、王伟毅、朱垂馨、詹朝晖、杨野、顾青。1范围
车式工具箱柜
QB/T4400-2012
本标准规定了车式工具箱柜的产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本标准适用于用钢板制作的车式工具箱柜。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T10357.4家具力学性能试验柜类稳定性（GB/T10357.4-1989，ISO7171：1988，MOD）GB/T10357.5家具力学性能试验柜类强度和耐久性（GB/T10357.52011，ISO7170：2005，MOD)
GB/T11253
GB/T14688
碳素结构钢冷轧薄钢板及钢带（GB/T112532007，ISO4997：1999，NEQ）工业脚轮
5工具箱柜通用技术条件
QB/T3006
3产品分类
3.1产品型式

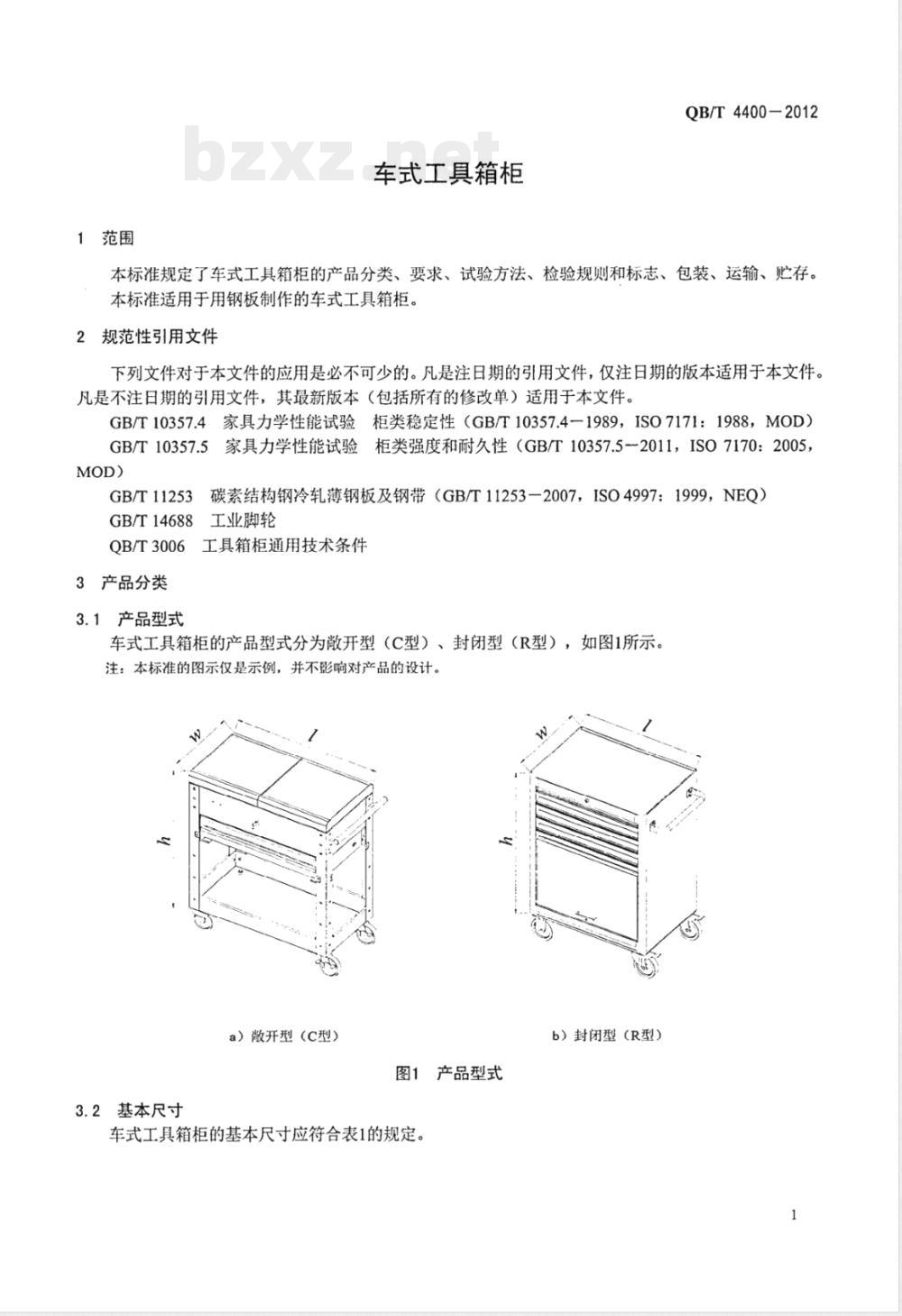

车式工具箱柜的产品型式分为散开型（C型）、封闭型（R型），如图1所示，注：本标准的图示仅是示例，并不影响对产品的设计。a）开型（c型）
3.2基本尺寸
产品型式
车式工具箱柜的基本尺寸应符合表1的规定。b）封闭型（R型）
QB/T4400-2012
产品型式
散开型
封闭型

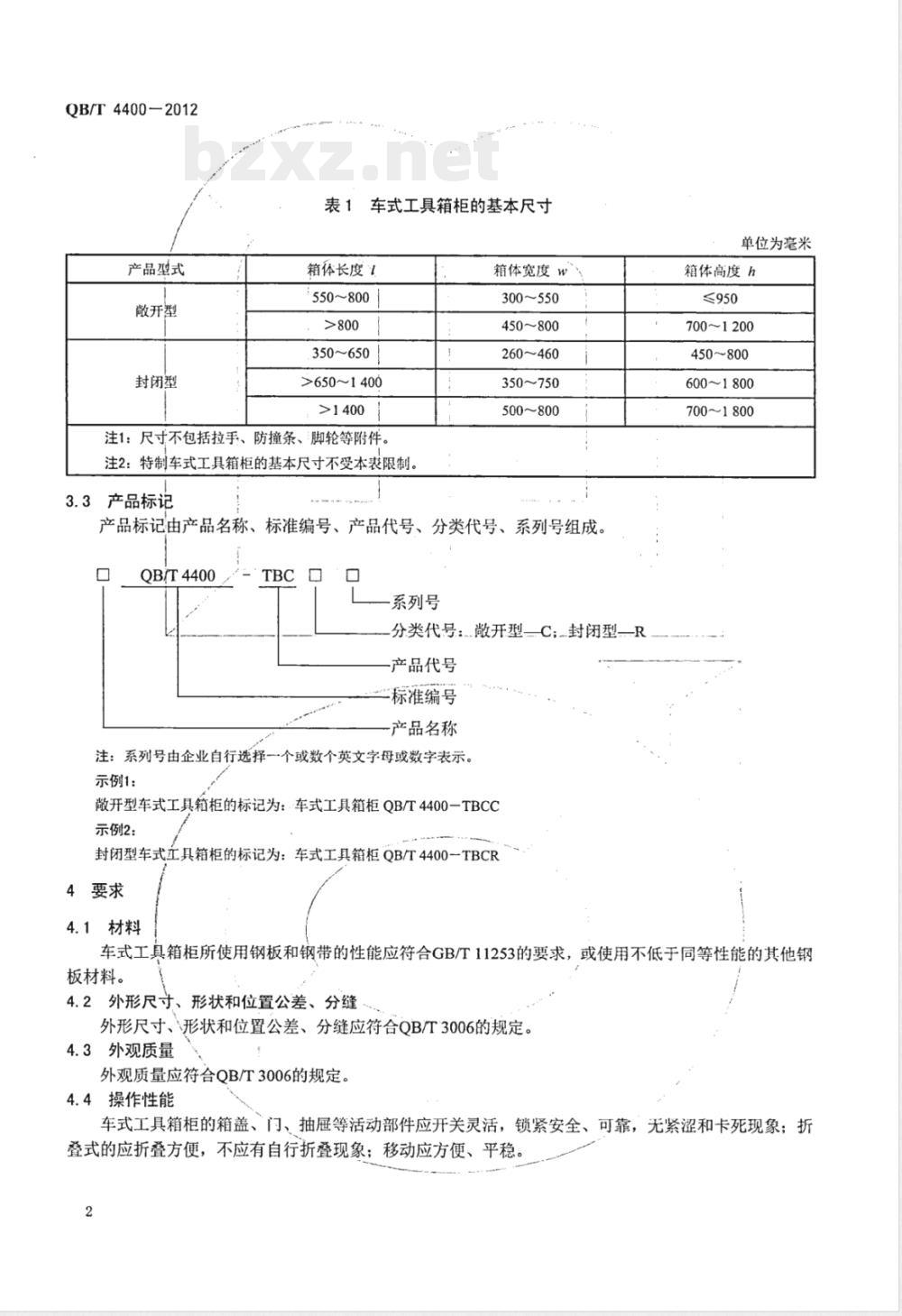

车式工具箱柜的基本尺寸
箱体长度！
550~800
350~650
>650~1400
注1：尺寸不包括拉手、防撞条、脚轮等附件。注2：特制车式工具箱柜的基本尺寸不受本表限制。3.3产品标记
箱体宽度w
300~550
450~800
260～460
350~750
500~800
产品标记由产品名称、标准编号、产品代号、分类代号、系列号组成。口
QB/T4400
系列号
分类代号：.散开型—C；封闭型R产品代号
标准编号
产品名称
注：系列号由企业自行选择一个或数个英文字母或数字表示。示例1：
散开型车式工具箱柜的标记为：车式工具箱柜QB/T4400一TBCC示例2：
封闭型车式工具箱柜的标记为：车式工具箱柜QB/T4400一TBCR4要求
单位为毫米
箱体高度h
≤950
700～1200
450~800
6001800
700~1800
车式工具箱柜所使用钢板和钢带的性能应符合GB/T11253的要求，或使用不低于同等性能的其他钢板材料。
4.2外形尺寸、形状和位置公差、分缝外形尺寸、形状和位置公差、分缝应符合QB/T3006的规定。4.3外观质量
外观质量应符合QB/T3006的规定。4.4操作性能
车式工具箱柜的箱盖、门、抽屉等活动部件应开关灵活，锁紧安全、可靠，无紧涩和卡死现象；折叠式的应折叠方便，不应有自行折叠现象；移动应方便、平稳。2

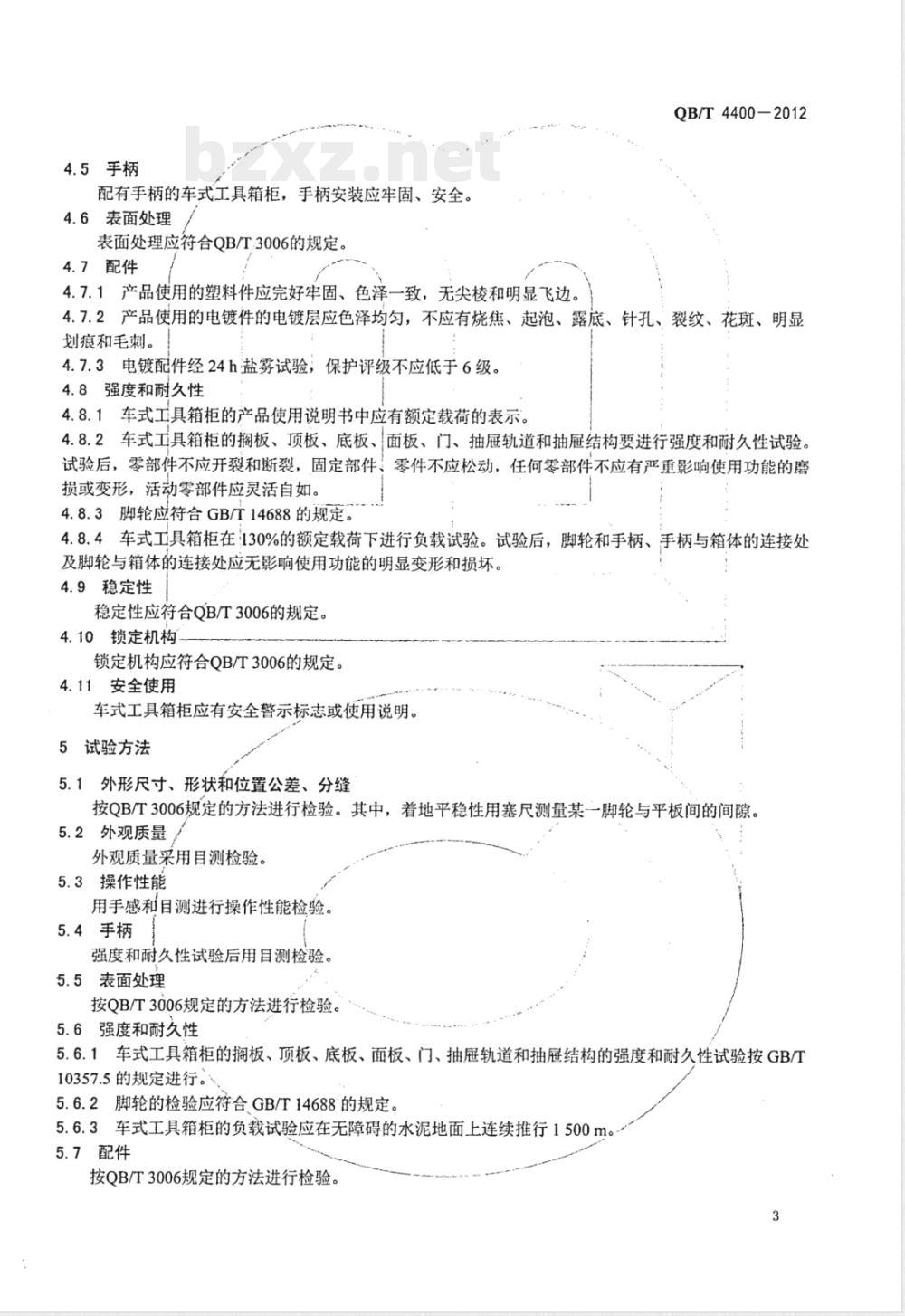

4.5手柄
配有手柄的车式工具箱柜，手柄安装应牢固、安全。4.6表面处理
表面处理应符合QB/T3006的规定。4.7配件
QB/T4400-2012
4.7.1产品使用的塑料件应完好牢固、色泽一致，无尖棱和明显飞边4.7.2产品使用的电镀件的电镀层应色泽均匀，不应有烧焦、起泡、露底、针孔、裂纹、花斑、明显划痕和毛刺。
4.7.3电镀配件经24h盐雾试验；保护评级不应低于6级。4.8强度和耐久性
4.8.1车式工具箱柜的产品使用说明书中应有额定载荷的表示。4.8.2车式工具箱柜的搁板、顶板、底板、面板、门、抽屉轨道和抽屉结构要进行强度和耐久性试验。试验后，零部件不应开裂和断裂，固定部件、零件不应松动，任何零部件不应有严重影响使用功能的磨损或变形，活动零部件应灵活自如。4.8.3脚轮应符合GB/T14688的规定。4.8.4车式工具箱柜在130%的额定载荷下进行负载试验。试验后，脚轮和手柄、手柄与箱体的连接处及脚轮与箱体的连接处应无影响使用功能的明显变形和损坏。4.9稳定性
稳定性应符合QB/T3006的规定。4.10锁定机构
锁定机构应符合QB/T3006的规定。4.11安全使用
车式工具箱柜应有安全警示标志或使用说明。5试验方法
5.1外形尺寸、形状和位置公差、分缝按QB/T3006规定的方法进行检验。其中，着地平稳性用塞尺测量某一脚轮与平板间的间隙。5.2外观质量／
外观质量采用目测检验。
5.3操作性能
用手感和目测进行操作性能检验。5.4手柄
强度和耐久性试验后用目测检验。5.5表面处理
按QB/T3006规定的方法进行检验。5.6强度和耐久性
5.6.1车式工具箱柜的搁板、顶板、底板、面板、门、抽屉轨道和抽屉结构的强度和耐久性试验按GB/T10357.5的规定进行。
5.6.2脚轮的检验应符合GB/T14688的规定。5.6.3车式工具箱柜的负载试验应在无障碍的水泥地面上连续推行1500m5.7配件
按QB/T3006规定的方法进行检验。3
QB/T4400-2012
5.8稳定性
按GB/T10357.4的规定进行检验。5.9锁定机构
按QB/T3006规定的方法进行检验。5.10安全使用
安全警示标志或使用说明用目测检验。6检验规则
出厂检验
6.1.1出厂检验的检验项目应按4.1～4.5、4.7.1～4.7.2、4.10～4.11的要求逐项进行。6.1.2出厂检验抽样方案应符合QB/T3006的规定。6.2型式检验
型式检验按QB/T3006规定的方法进行。增加按4.8.4的要求进行的检验项目（不合格分类为A）。标志、包装、运输与贮存
按QB/T3006的规定。
4400-2012
华人民共和国
轻工行业标准
车式工具箱柜
QB/T4400-2012
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http：/www.chip.com.cnEmail:club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有
侵权必究
书号：155019·3951
印数：1-200册
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
