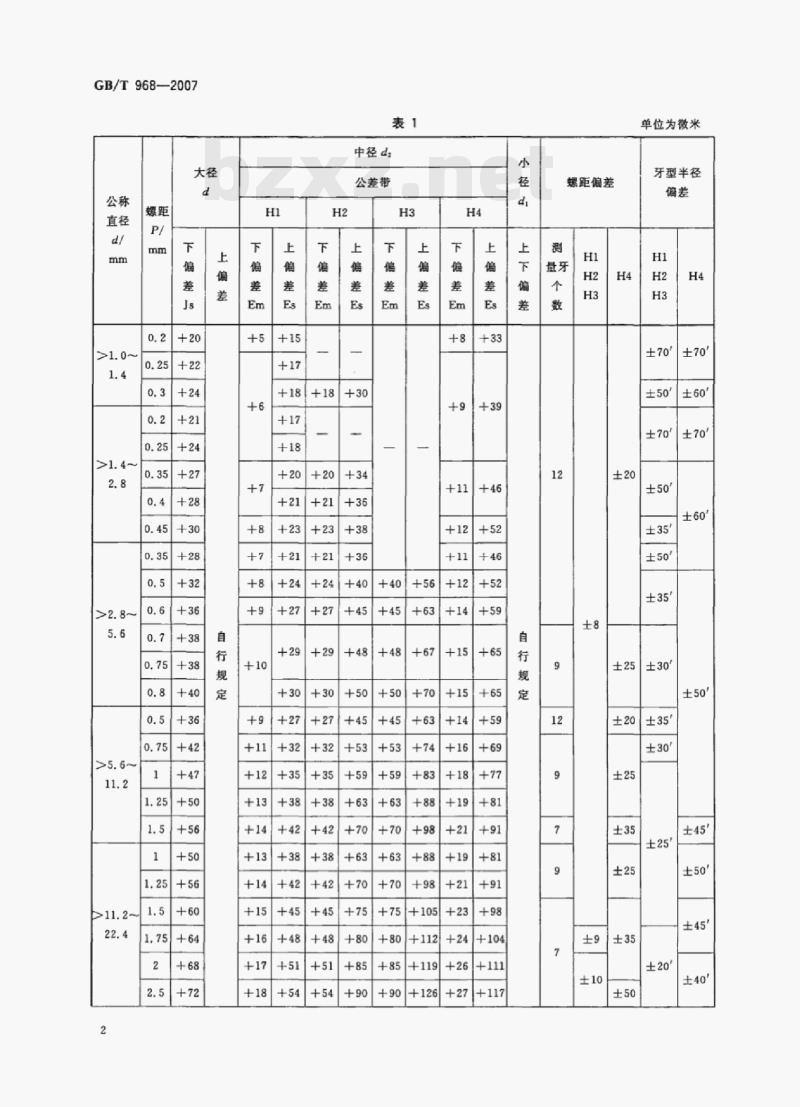

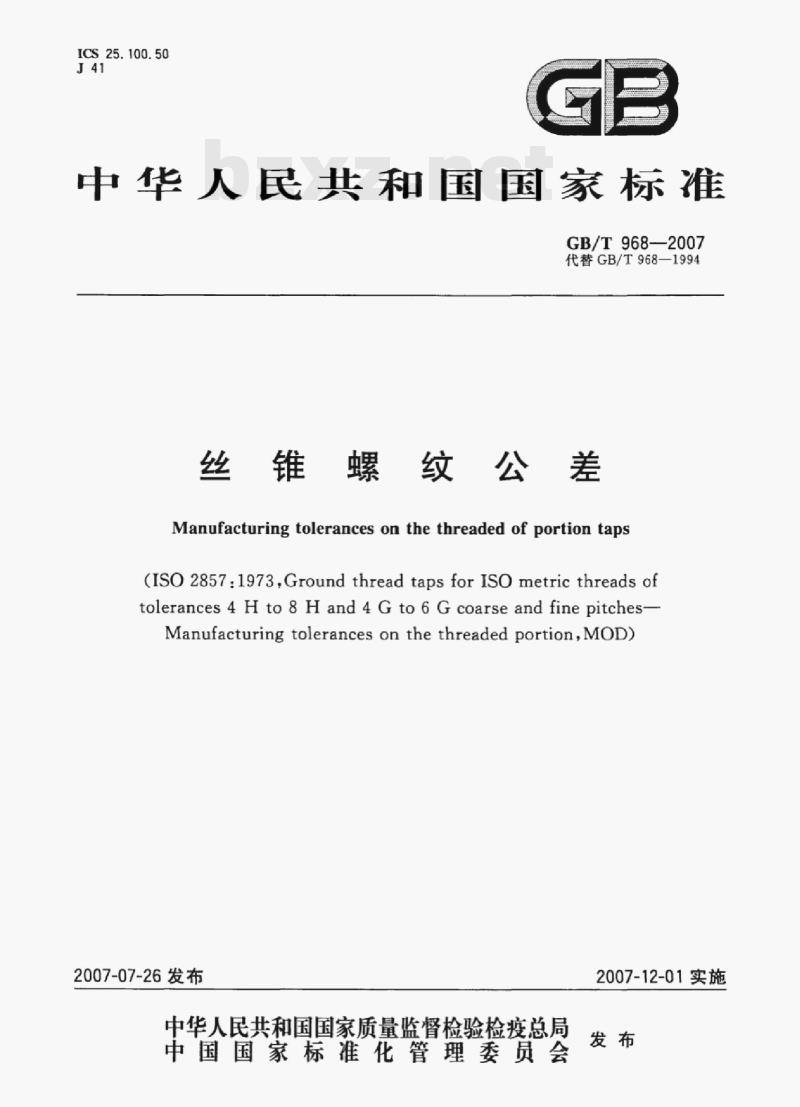

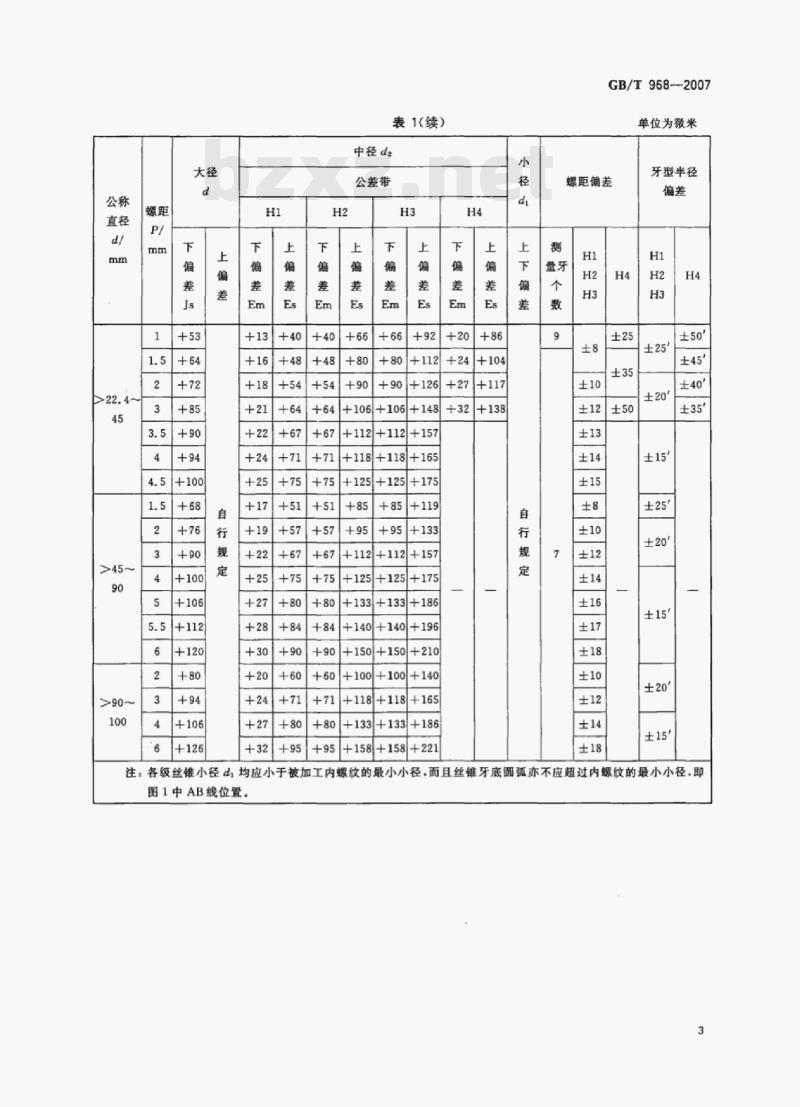

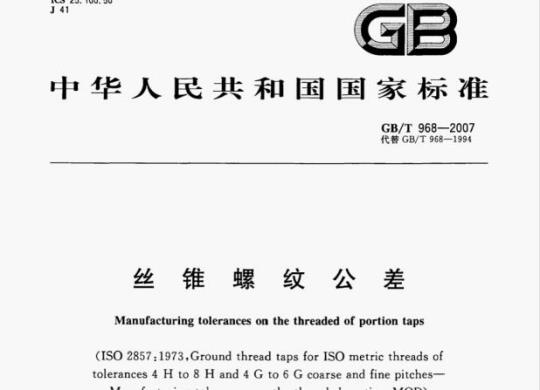

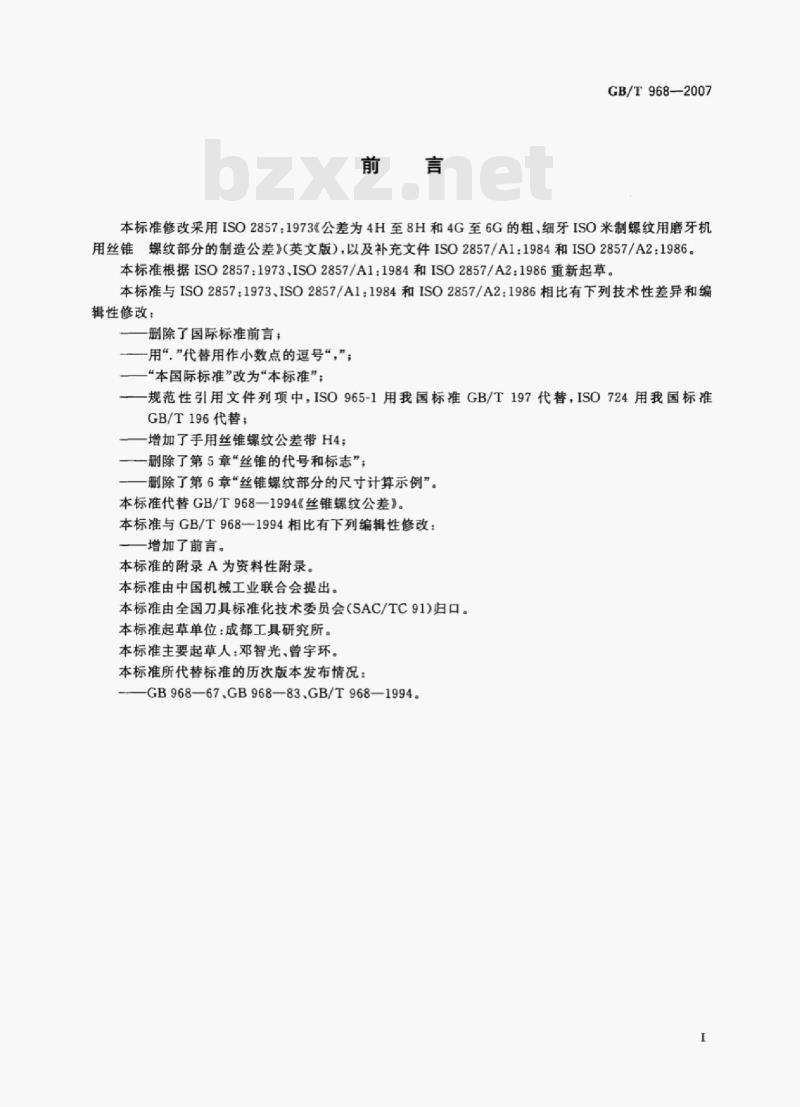

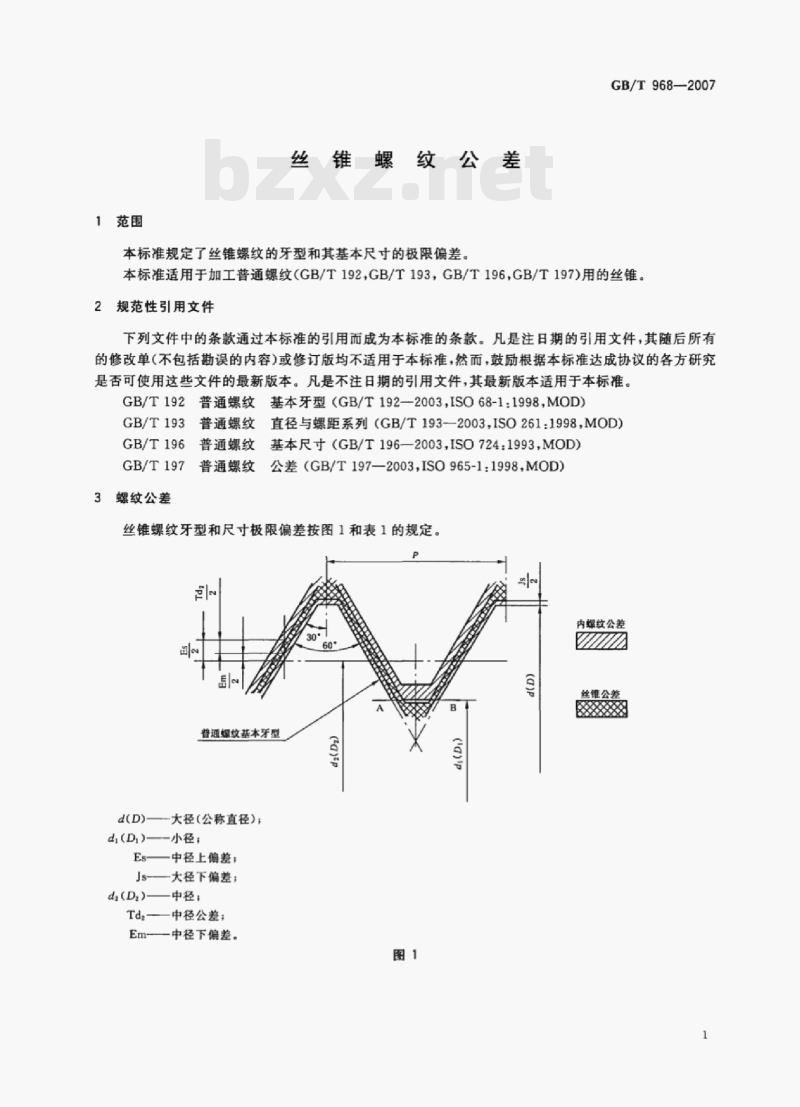

ICS 25.100.50 J41 GB 中华人民共和国国家标准 GB/T 968—2007 代替 GB/T 968—1994 丝锥螺纹公差 Manufacturing tolerances on the threaded portion of taps (ISO 2857:1973 MOD) 2007-07-26发布 2007-12-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准修改采用ISO 2857:1973《公差为4H至8H和4G至6G的粗、细牙ISO米制螺纹用磨牙丝锥螺纹部分的制造公差》，以及ISO 2857/A1:1984和ISO 2857/A2:1986补充文件。 本标准根据上述国际标准重新起草，与原国际标准相比主要技术性差异如下：删除国际标准前言；用“.”代替小数点逗号；“本国际标准”改为“本标准”；规范性引用文件中ISO 965-1用GB/T 197代替，ISO 724用GB/T 196代替；增加手用丝锥螺纹公差带H4；删除丝锥代号与标志章节及尺寸计算示例章节。 本标准代替GB/T 968—1994《丝锥螺纹公差》。本标准在1994版基础上增加前言等编辑性修改。 本标准由中国机械工业联合会提出，全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：成都工具研究所。 本标准主要起草人：邓智光、曾宇环。 本标准历次版本：GB 968—67、GB 968—83、GB/T 968—1994。 1 范围 本标准规定了丝锥螺纹的牙型及其基本尺寸的极限偏差。 本标准适用于加工普通螺纹（GB/T 192、GB/T 193、GB/T 196、GB/T 197）用的丝锥。 2 规范性引用文件 下列文件中的条款通过本标准引用而成为本标准条款。凡注日期的引用文件，其后续修改单或修订版不适用，但鼓励使用最新版本。 GB/T 192 普通螺纹基本牙型 GB/T 193 普通螺纹直径与螺距系列 GB/T 196 普通螺纹基本尺寸 GB/T 197 普通螺纹公差 3 螺纹公差 丝锥螺纹牙型和尺寸极限偏差按图1及表1规定。 图1：普通螺纹基本牙型 参数说明： d(D)：大径（公称直径） d1(D1)：小径 Es：中径上偏差 Js：大径下偏差 d2：中径 Td：中径公差 Em：中径下偏差 表1（节选整理）：丝锥螺纹尺寸与偏差 大径公称直径d/mm：1.0～1.4，1.4～2.8，2.8～5.6，5.6～11.2，11.2～22.4 对应螺距P/mm：0.2～2.5范围内多档组合（0.2、0.25、0.3、0.35、0.4、0.5、0.6、0.7、0.75、0.8、1、1.25、1.5、1.75、2、2.5等） 大径上偏差Js：+20至+72（随规格变化递增） 中径上偏差及下偏差按规格分级变化（Em示例值：+5、+6、+7、+8等）
