GB/T 80-2007 内六角凹端紧定螺钉

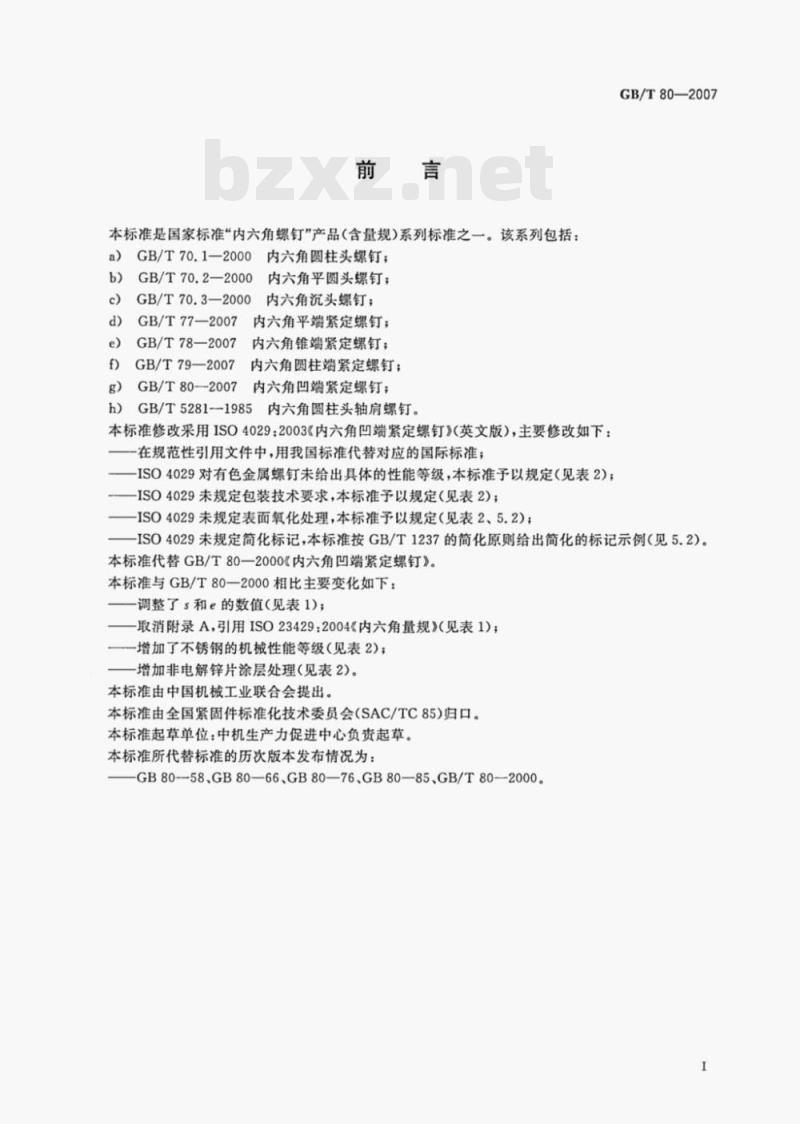

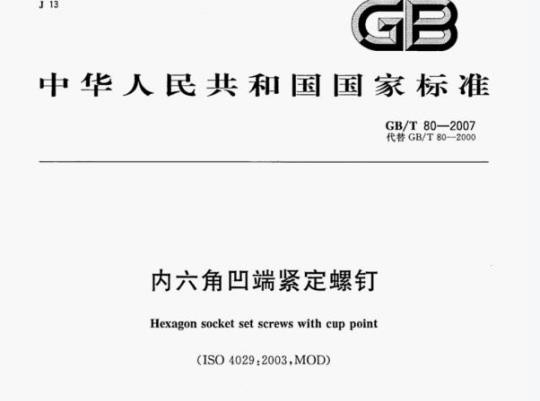

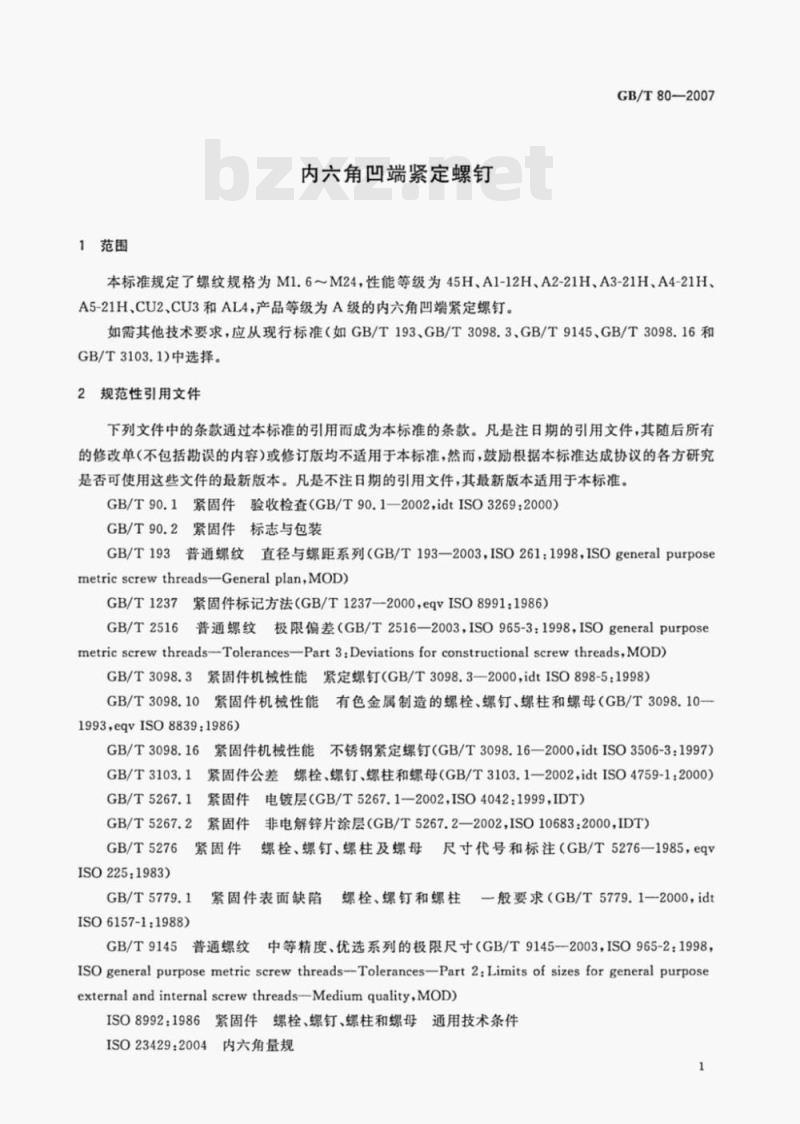

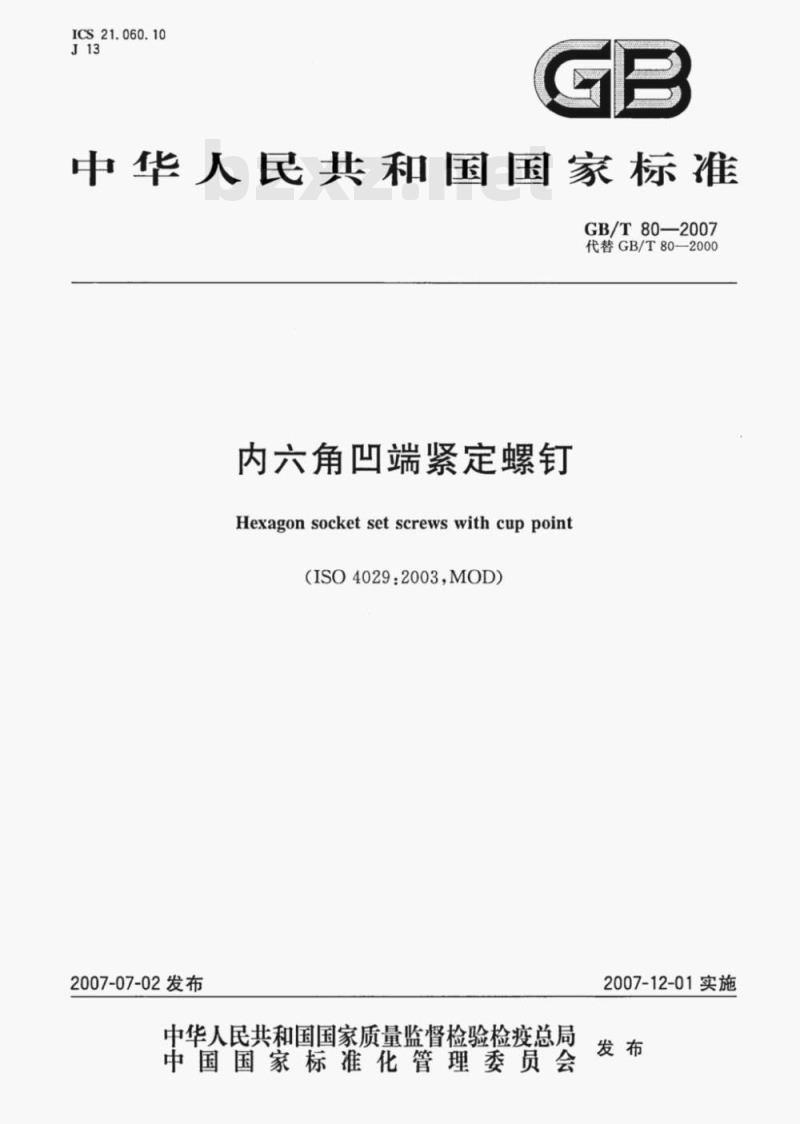

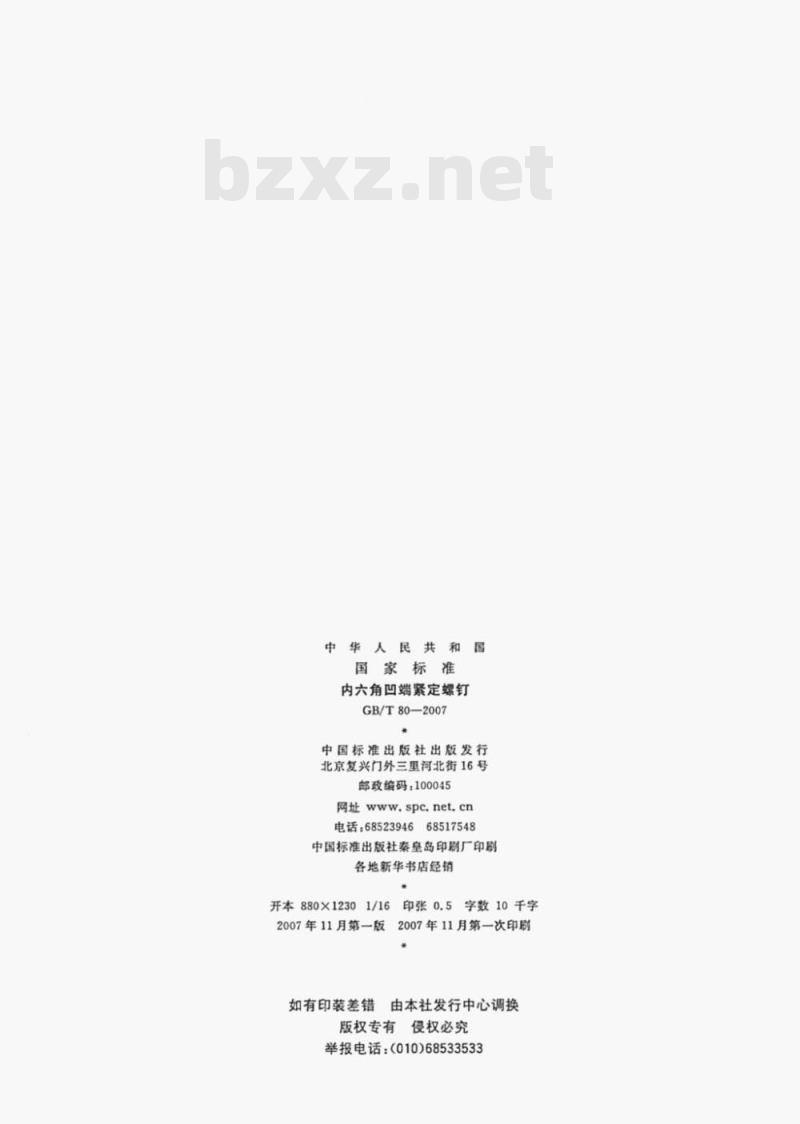

ICS21.060.10 J13 GB 中华人民共和国国家标准 GB/T 80—2007 代替 GB/T 80-2000 内六角凹端紧定螺钉 Hexagon socket set screws with cup point（ISO 4029:2003, MOD） 2007-07-02发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2007-12-01实施 发布 中华人民共和国国家标准 内六角凹端紧定螺钉 GB/T 80—2007 中国标准出版社出版发行 北京复兴门外三里河北街16号 邮政编码：100045 网址 spc.net.cn 电话：68523946 68517548 中国标准出版社秦皇岛印刷厂印刷，各地新华书店经销 开本880×1230 1/16 印张0.5 字数10千字 2007年11月第一版 2007年11月第一次印刷 如有印装差错，由本社发行中心调换 版权专有 侵权必究 举报电话：（010）68533533 前言 本标准是国家标准“内六角螺钉”产品（含量规）系列标准之一。该系列包括： a) GB/T 70.1-2000 内六角圆柱头螺钉； b) GB/T 70.2-2000 内六角平圆头螺钉； c) GB/T 70.3-2000 内六角沉头螺钉； d) GB/T 77—2007 内六角平端紧定螺钉； e) GB/T 78—2007 内六角锥端紧定螺钉； f) GB/T 79—2007 内六角圆柱端紧定螺钉； g) GB/T 80—2007 内六角凹端紧定螺钉； h) GB/T 5281-1985 内六角圆柱头轴肩螺钉。 本标准修改采用 ISO 4029:2003《内六角凹端紧定螺钉》，主要修改如下： ——在规范性引用文件中，用我国标准代替对应的国际标准； ——对有色金属螺钉的性能等级作出规定（见表2）； ——补充包装技术要求（见表2）； ——补充表面氧化处理要求（见表2、5.2）； ——增加简化标记示例（见5.2）。 本标准代替 GB/T 80-2000，与其相比主要变化如下： ——调整s和e的数值（见表1）； ——取消附录A，引用ISO 23429:2004内六角量规（见表1）； ——增加不锈钢机械性能等级（见表2）； ——增加非电解锌片涂层处理（见表2）。 本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85）归口。 本标准起草单位：中机生产力促进中心。 本标准所代替标准的历次版本发布情况：GB80-58、GB80-66、GB80-76、GB80-85、GB/T80-2000。 1 范围 本标准规定了螺纹规格为M1.6～M24，性能等级为45H、A1-12H、A2-21H、A3-21H、A4-21H、A5-21H、CU2、CU3和AL4，产品等级为A级的内六角凹端紧定螺钉。如需其他技术要求，应从现行标准（如GB/T 193、GB/T 3098.3、GB/T 9145、GB/T 3098.16和GB/T 3103.1）中选择。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，其随后所有修改单（不包括勘误内容）或修订版均不适用于本标准，但鼓励相关方研究是否使用其最新版本。凡不注日期的引用文件，其最新版本适用于本标准。 GB/T 90.1 紧固件验收检查（GB/T 90.1-2002，idt ISO 3269:2000） GB/T 90.2 紧固件标志与包装 GB/T 193 普通螺纹直径与螺距系列（GB/T 193-2003，ISO 261:1998） GB/T 1237 紧固件标记方法（GB/T 1237-2000，eqv ISO 8991:1986） GB/T 2516 普通螺纹极限偏差（GB/T 2516-2003，ISO 965-3:1998） GB/T 3098.3 紧固件机械性能 紧定螺钉（GB/T 3098.3-2000，idt ISO 898-5:1998） GB/T 3098.10 紧固件机械性能 有色金属制造的紧固件
