GB/T 328.4-2007
基本信息
标准号： GB/T 328.4-2007
中文名称：建筑防水卷材试验方法第4部分:沥青防水卷材厚度、单位面积质量
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
相关标签： 建筑 防水 卷材 试验 方法 沥青 厚度 单位 面积 质量
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 328.4-2007.
1范围
GB/T 328.4规定了沥青屋面防水卷材厚度、单位面积质量的测定方法。厚度适用于大部分沥青卷材的测量,包括有矿物料的卷材。
厚度的测量不适用于明显有表面构造或有坚固纤维背衬的卷材。对于这些产品,用单位面积质量代替厚度.
单位面积质量的测定适合于检验制造商宜称的明示值,不适用于带孔材料。
2规范性引用文件
下列文件中的条款通过GB/T 328的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T 328.1建筑防水卷材试验方法﹐第1部分:沥青和高分子防水卷材﹐抽样规则
3术语和定义
下列术语和定义适用于GB/T 328的本部分。
3.1
厚度thickness
卷材上下表面间的尺寸。
3.2
明显的表面构造pronounced surface texture
在卷材的一面或两面,影响卷材的厚度超过10%的一种构造形式或凸起。
3.3
密实的纤维背村substantial fibrous backing
固定在卷材底部,质量超过80 g/m2的一层合成纤维纺织或无纺布。
3.4
凸起emboss
在制造过程中有意压在卷材一面或两面的一种构造形式。
3.5
留边selvedge
防水卷材表面留下的无矿物颗粒区域,或类似的帮助重叠粘合的表面保护。
4厚度测定
1范围
GB/T 328.4规定了沥青屋面防水卷材厚度、单位面积质量的测定方法。厚度适用于大部分沥青卷材的测量,包括有矿物料的卷材。
厚度的测量不适用于明显有表面构造或有坚固纤维背衬的卷材。对于这些产品,用单位面积质量代替厚度.
单位面积质量的测定适合于检验制造商宜称的明示值,不适用于带孔材料。
2规范性引用文件
下列文件中的条款通过GB/T 328的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T 328.1建筑防水卷材试验方法﹐第1部分:沥青和高分子防水卷材﹐抽样规则
3术语和定义
下列术语和定义适用于GB/T 328的本部分。
3.1
厚度thickness
卷材上下表面间的尺寸。
3.2
明显的表面构造pronounced surface texture
在卷材的一面或两面,影响卷材的厚度超过10%的一种构造形式或凸起。
3.3
密实的纤维背村substantial fibrous backing
固定在卷材底部,质量超过80 g/m2的一层合成纤维纺织或无纺布。
3.4
凸起emboss
在制造过程中有意压在卷材一面或两面的一种构造形式。
3.5
留边selvedge
防水卷材表面留下的无矿物颗粒区域,或类似的帮助重叠粘合的表面保护。
4厚度测定
标准图片预览
标准内容

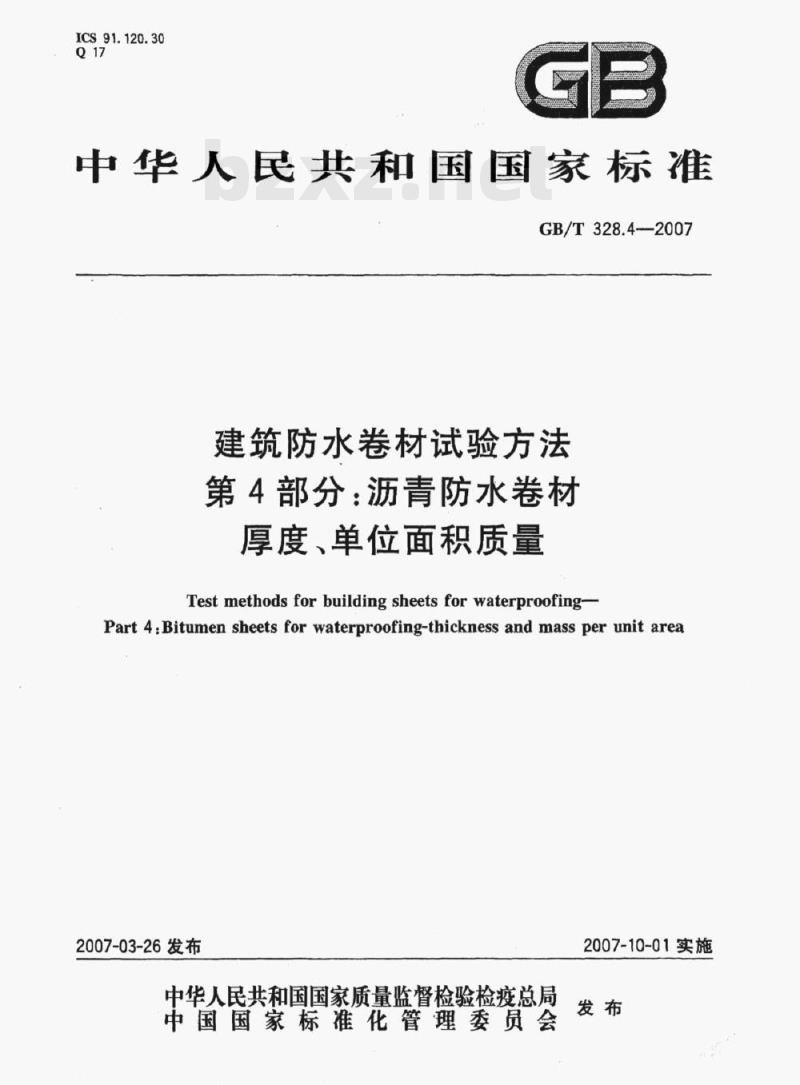

ICS91.120.30
中华人民共和国国家标准
GB/T328.4--2007
建筑防水卷材试验方法
第4部分：沥青防水卷材
厚度、单位面积质量
Testmethodsforbuilding sheetsforwaterproofingPart 4:Bitumen sheets for waterproofing-thickness and mass per unit area2007-03-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-10-01实施

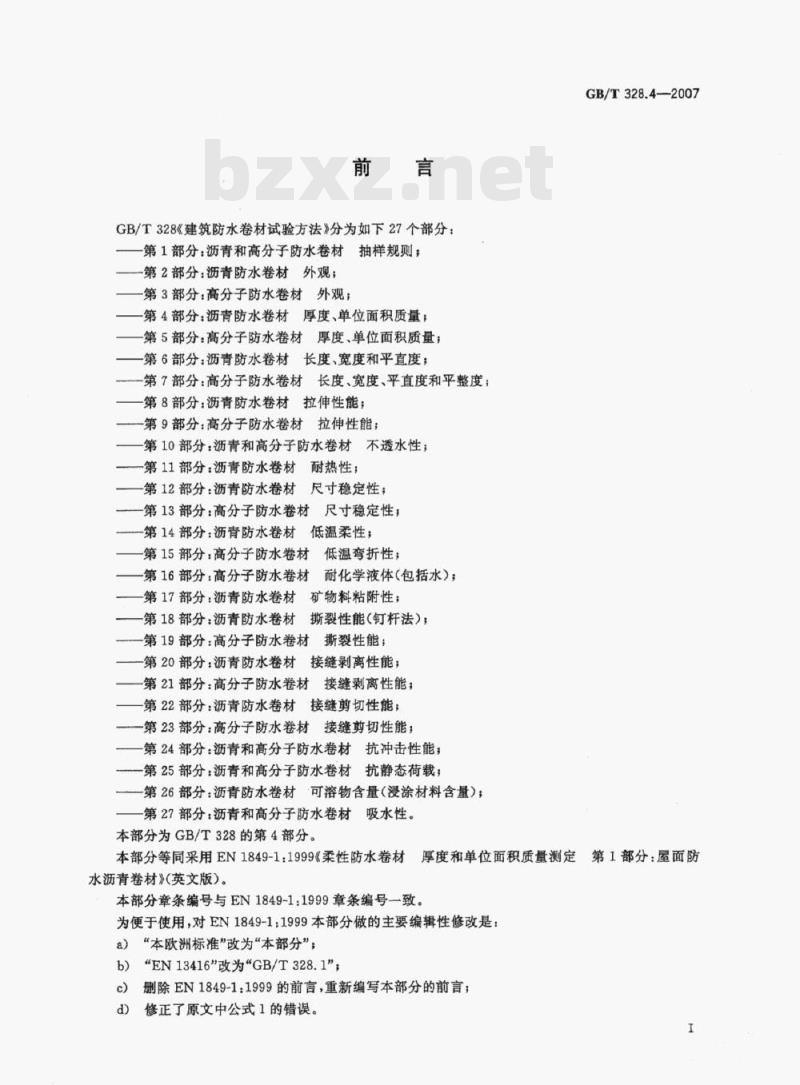

GB/T328《建筑防水卷材试验方法》分为如下27个部分：第1部分：沥青和高分子防水卷材抽样规则；第2部分：沥青防水卷材外观；
一第3部分：高分子防水卷材外观；第4部分：沥青防水卷材厚度、单位面积质量；第5部分：高分子防水卷材厚度、单位面积质量；一第6部分：沥青防水卷材长度，宽度和平直度，一第7部分：高分子防水卷材长度、宽度、平直度和平整度；一第8部分：沥青防水卷材拉伸性能；一第9部分：高分子防水卷材拉伸性能；第10部分：沥青和高分子防水卷材不透水性；一第11部分：沥青防水卷材耐热性；第12部分：沥青防水卷材尺寸稳定性；第13部分：高分子防水卷材尺寸稳定性；一第14部分：沥青防水卷材低温柔性；第15部分：高分子防水卷材低温弯折性第16部分：高分子防水卷材耐化学液体（包括水）：第17部分：沥青防水卷材矿物料粘附性；第18部分：沥青防水卷材撕裂性能（钉杆法）；一第19部分：高分子防水卷材斯裂性能；第20部分：沥青防水卷材接缝剥离性能；一第21部分：高分子防水卷材接缝剥离性能；第22部分：沥青防水卷材接缝剪切性能；一第23部分：高分子防水卷材接缝剪切性能；第24部分：沥青和高分子防水卷材抗冲击性能：—第25部分：沥青和高分子防水卷材抗静态荷载一第26部分：沥青防水卷材可溶物含量（浸涂材料含量）；第27部分：沥青和高分子防水卷材吸水性。本部分为GB/T328的第4部分。
GB/T328.4—2007
厚度和单位面积质量测定第1部分：屋面防本部分等同采用EN1849-1：1999《柔性防水卷材水沥青卷材》（英文版）。
本部分章条编号与EN1849-1：1999章条编号一致。为便于使用，对EN1849-1：1999本部分做的主要编辑性修改是：a）“本欧洲标准”改为“本部分”b）“EN13416\改为\GB/T328.1”；删除EN1849-1：1999的前言，重新编写本部分的前言；c)
修正了原文中公式1的错误。
GB/T328.4-2007

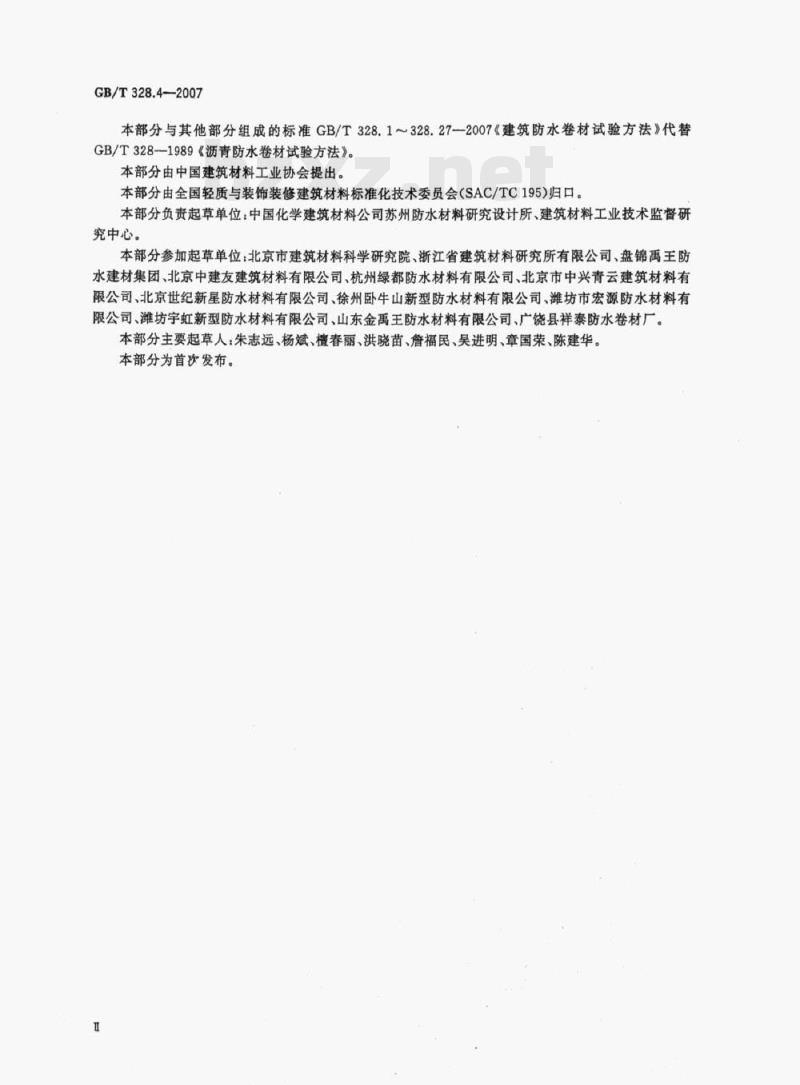

本部分与其他部分组成的标准GB/T328.1～328.27-2007《建筑防水卷材试验方法》代替GB/T3281989《沥青防水卷材试验方法》。本部分由中国建筑材料工业协会提出。本部分由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195）归口。本部分负责起草单位：中国化学建筑材料公司苏州防水材料研究设计所、建筑材料工业技术监督研究中心。
本部分参加起草单位：北京市建筑材料科学研究院、浙江省建筑材料研究所有限公司、盘锦禹王防水建材集团、北京中建友建筑材料有限公司、杭州绿都防水材料有限公司、北京市中兴青云建筑材料有限公司、北京世纪新星防水材料有限公司、徐州卧牛山新型防水材料有限公司、潍坊市宏源防水材料有限公司、潍坊宇虹新型防水材料有限公司、山东金禹王防水材料有限公司、广饶县祥泰防水卷材厂。本部分主要起草人：朱志远、杨斌、檀春丽、洪晓苗、詹福民、吴进明、章国荣、陈建华。本部分为首次发布。

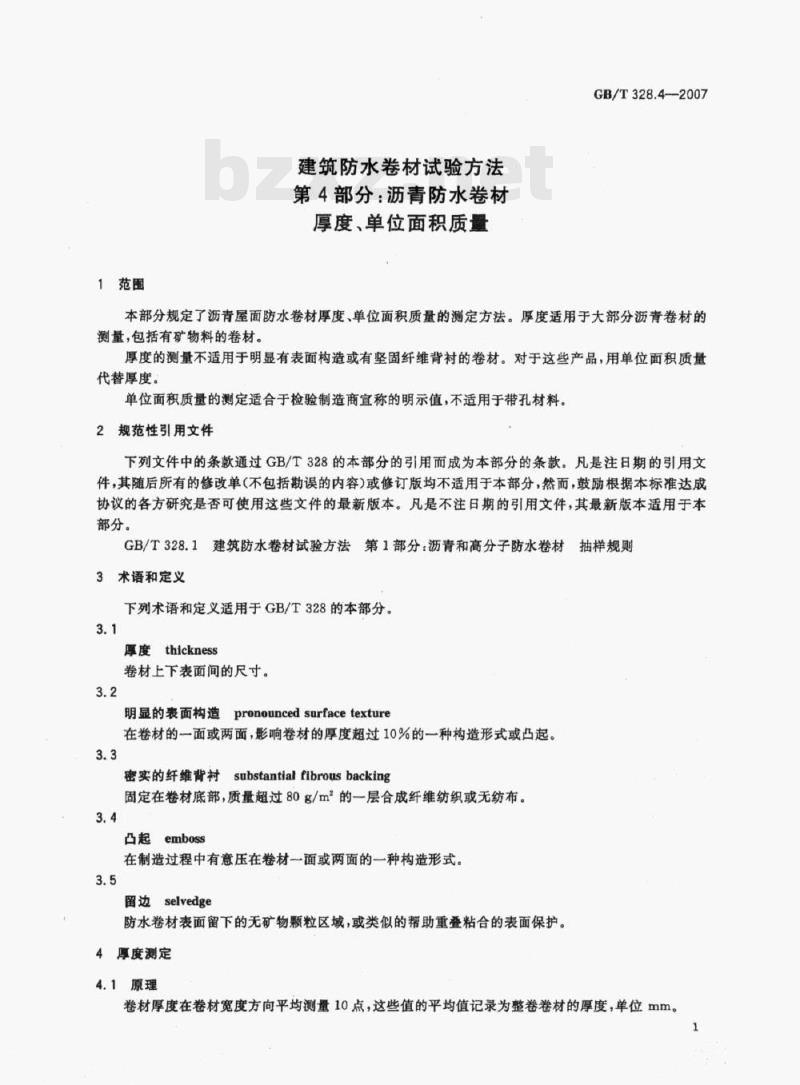

1范围
建筑防水卷材试验方法
第4部分：沥青防水卷材
厚度、单位面积质量
GB/T328.4——2007
本部分规定了沥青屋面防水卷材厚度、单位面积质量的测定方法。厚度适用于大部分沥青卷材的测量，包括有矿物料的卷材。
厚度的测量不适用于明显有表面构造或有坚固纤维背衬的卷材。对于这些产品，用单位面积质量代替厚度。
单位面积质量的测定适合于检验制造商宜称的明示值，不适用于带孔材料。2规范性引用文件
下列文件中的条款通过GB/T328的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T328.1建筑防水卷材试验方法第1部分：沥青和高分子防水卷材抽样规则3术语和定义
下列术语和定义适用于GB/T328的本部分。3.1
厚度thickness
卷材上下表面间的尺寸。
明显的表面构造pronounced surfacetexture在卷材的一面或两面，影响卷材的厚度超过10%的一种构造形式或凸起。3.3
密实的纤维背村substantialfibrousbacking固定在卷材底部，质量超过80g/m2的一层合成纤维纺织或无纺布。3.4
凸起emboss
在制造过程中有意压在卷材一面或两面的一种构造形式。3.5
留边selvedge
防水卷材表面留下的无矿物颗粒区域，或类似的帮助重叠粘合的表面保护。4厚度测定
4.1原理
卷材厚度在卷材宽度方向平均测量10点，这些值的平均值记录为整卷卷材的厚度，单位mm。GB/T328.4—2007
4.2仪器设备
测量装置—能测量厚度精确到0.01mm，测量面平整，直径10mm，施加在卷材表面的压力为20kPa。
4.3抽样和试件制备
4.3.1抽样
按GB/T328.1抽取未损伤的整卷卷材进行试验。4.3.2试件制备
从试样上沿卷材整个宽度方向裁取至少100mm宽的一条试件。4.3.3试验试件的条件
通常情况常温下进行测量。
有争议时，试验在（23土2）元条件进行并在该温度放臀不少于20h4.4步骤
保证卷材和测量装置的测量面没有污染，在开始测量前检查测量装置的零点，在所有测量结束后再检查一次。
在测量厚度时，测量装量下足慢慢落下避免使试件变形。在卷材宽度方向均的分布10点测量并记录厚度，最边的测量点应睡卷材边缘100mm4.5结果表示
4.5.1计算
计算按4.4
则量的10点厚度的平均值，修约到0.1mm表示4.5.2精确度
试验方法的精确度没有规定。
推论厚度测量的精确度不低于0.aWww.bzxZ.net
单位面积质量的测定
5.1原理
试件从试片上载取并称重，然后得到单位面积质量平均值5.2仪器设备
称量装置，能测量件质量并精确至0.01g5.3抽样和试件制备
5.3.1抽样
按GB/T328.1抽取未损伤的整卷卷材进行试验。5.3.2试件制备
从试样上裁取至少0.4m长，整个卷材宽度宽的试片，从试片上裁取3个正方形或圆形试件，每个面积（10000士100）mm，一个从中心裁取，其余两个和第一个对称，沿试片相对两角的对角线，此时试件距卷材边缘大约100mm，避免裁下任何留边（见图1)）。5.3.3试验条件
试件应在（23土2）℃和（50士5）%相对湿度条件下至少放置20h，试验在（23土2）℃进行。2
1—产品宽度，
2、3、4———试件！
5——留边。
5.4步骤
图1正方形试件示例
用称量装置称量每个试件，记录质量精确到0.1g。5.5结果表示
5.5.1计算
计算卷材单位面积质量m，单位为于克每平方米（kg/m），按式（1)计算：m = m+ma +m + 10
式中：
第一个试件的质量，单位为克（g）；m2———第二个试件的质量，单位为克(g)；ma——第三个试件的质量，单位为克(g)。注：原文公式1为×10，公式错误。5.5.2精确度
试验方法的精确度没有规定。
推论单位面积质量的精确度不低于10g/m。6试验报告
试验报告至少包括以下信息：
a）相关产品试验需要的所有数据；b)
涉及的GB/T328的本部分及偏离；根据4.3和5.3抽样和制备试件的信息；c)
根据4.5和5.5的试验结果；
试验日期。
GB/T328.4—2007
单位为旁米
.（1)
GB/T328.4-2007
中华人民共和国
国家标准
建筑防水卷材试验方法
第4部分：沥青防水卷材
厚度、单位面积质量
GB/T328.4—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数9千字2007年6月第一版2007年6月第一次印刷书号：155066·1-29477定价10.00元如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010）68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
