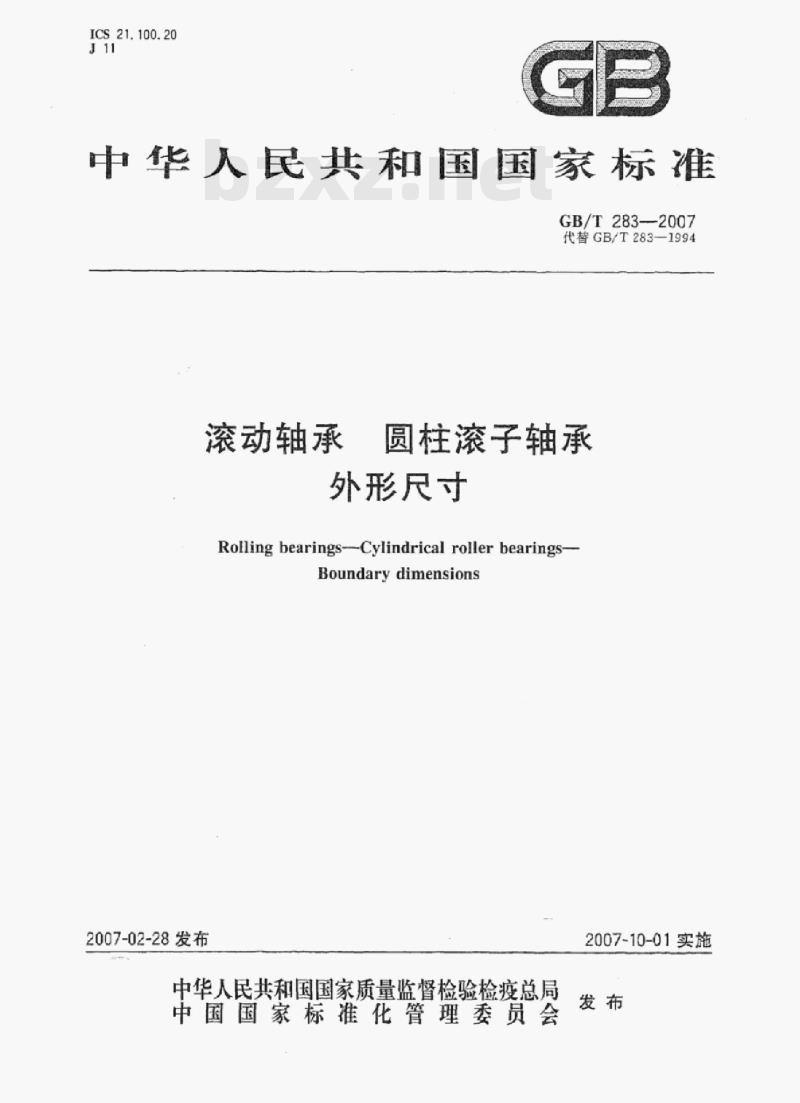

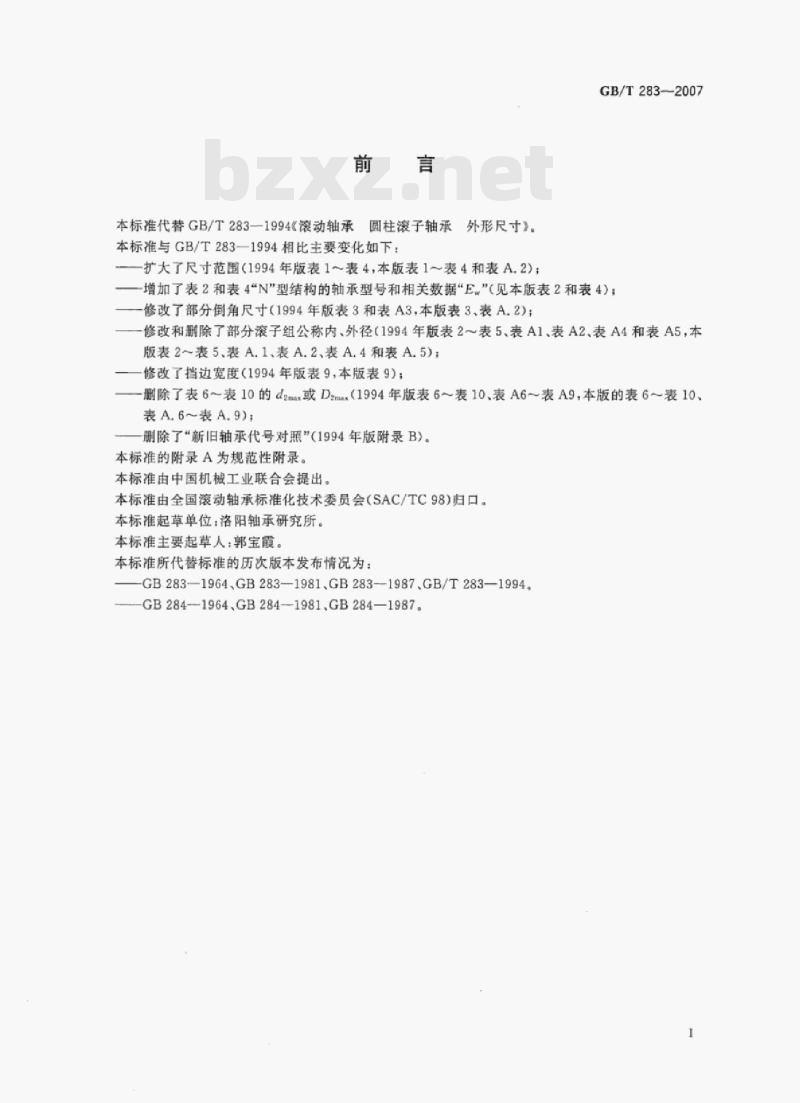

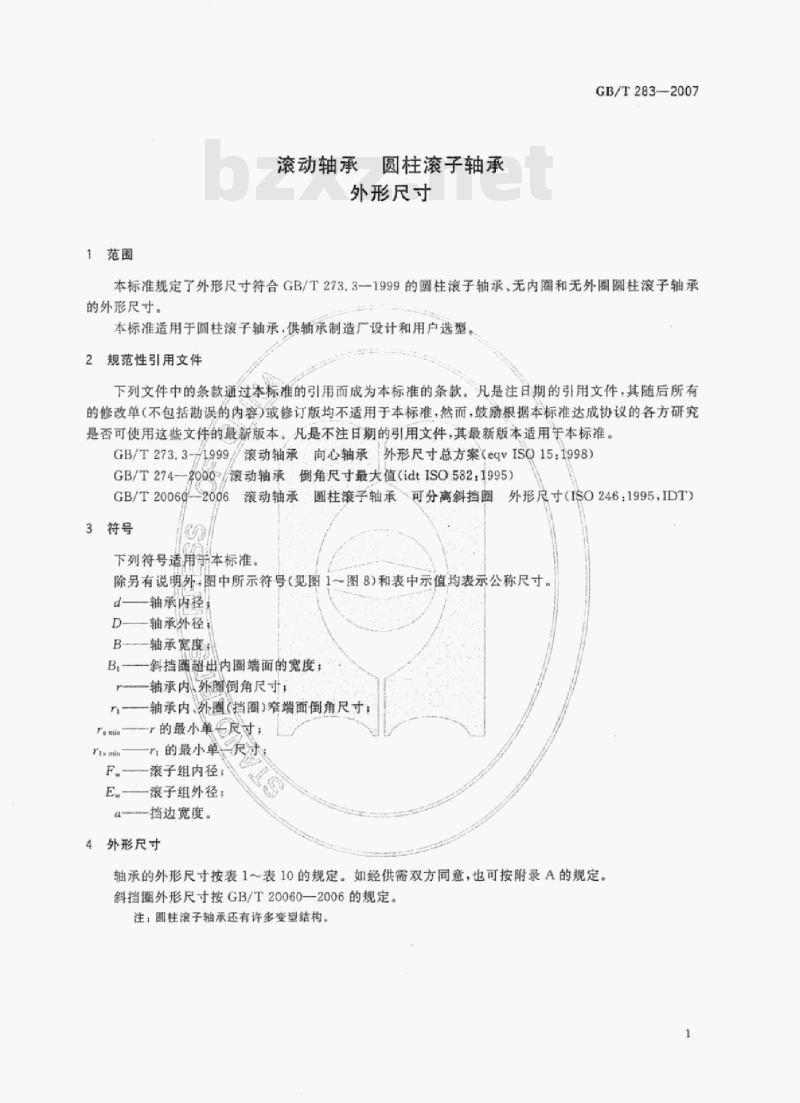

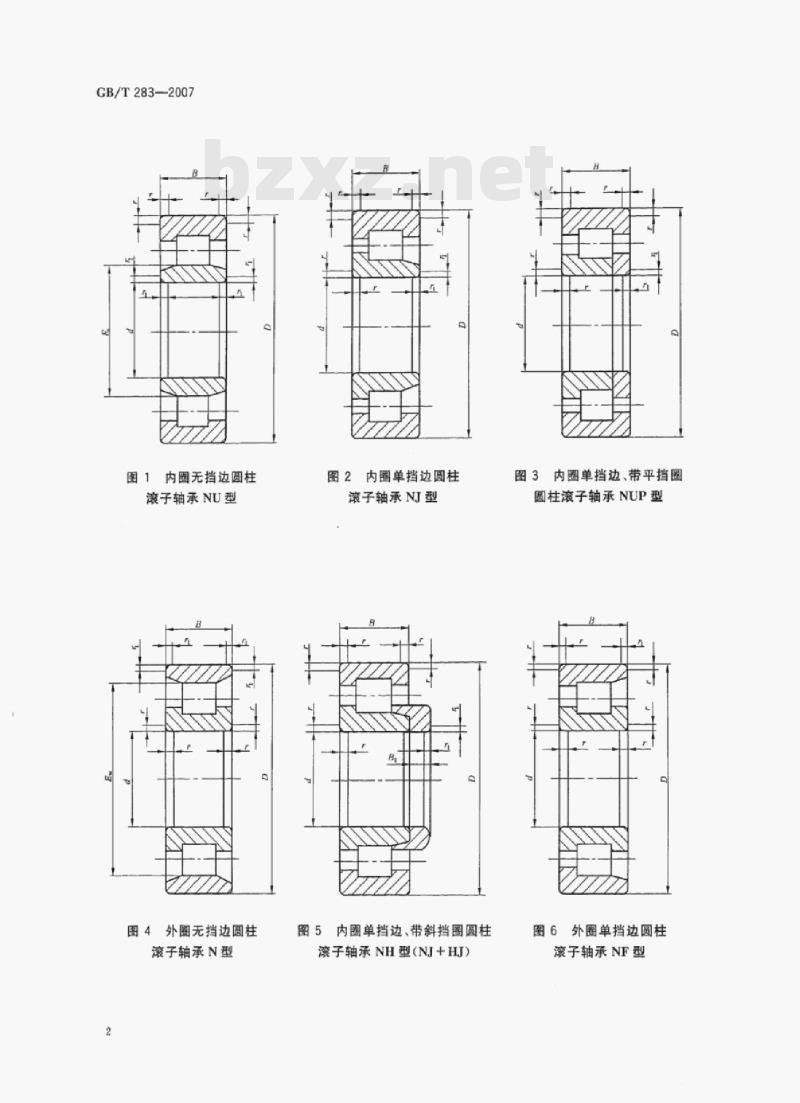

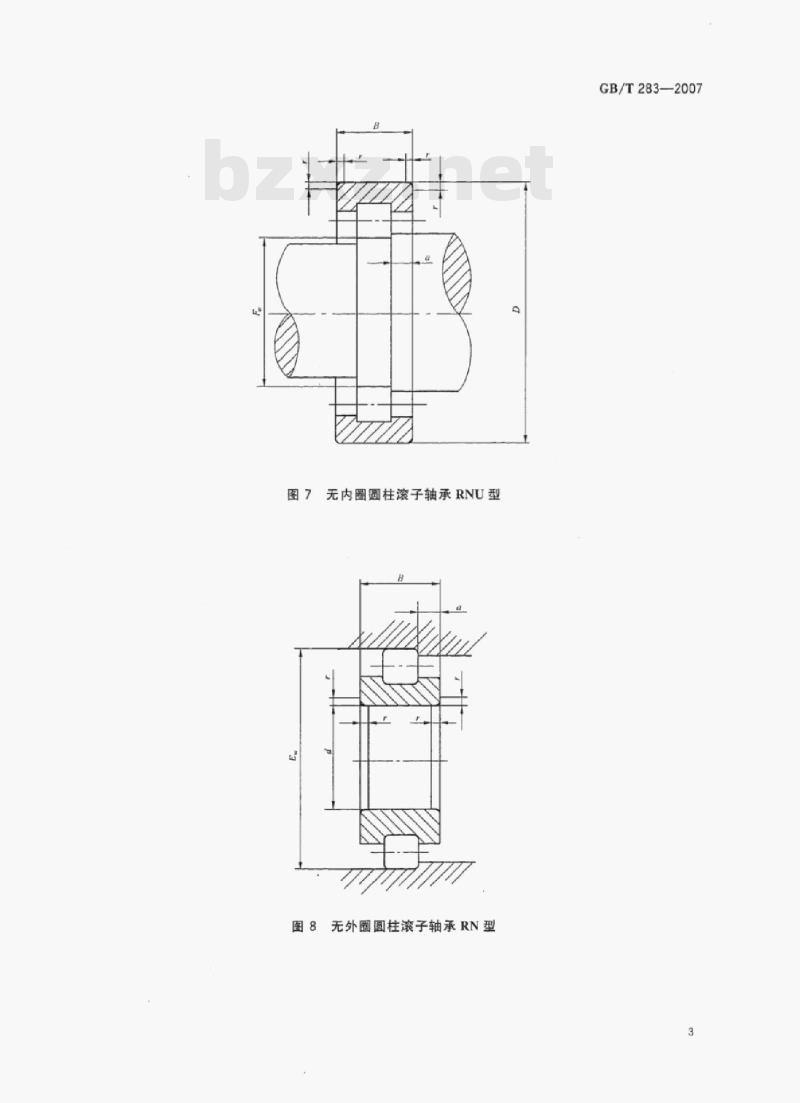

ICS 21.100.20 J 中华人民共和国国家标准 GB/T 283—2007（代替 GB/T 283—1994） 滚动轴承 圆柱滚子轴承 外形尺寸 Rolling bearings — Cylindrical roller bearings — Boundary dimensions 发布：2007-02-28 实施：2007-10-01 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准代替GB/T 283—1994《滚动轴承 圆柱滚子轴承 外形尺寸》。与GB/T 283—1994相比，主要变化如下： — 扩大了尺寸范围（1994年版表1～表4，本版表1～表4及表A.2）； — 增加了表2和表4中“N”型结构轴承型号及相关数据“E”（见本版表2、表4）； — 修改了部分倒角尺寸； — 修改和删除了部分滚子组公称内径、外径数据； — 修改了挡边宽度； — 删除了表6～表10中的部分参数及相关附表数据； — 删除“新旧轴承代号对照”（1994年版附录B）。 本标准的附录A为规范性附录。 本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。 本标准起草单位：洛阳轴承研究所。 主要起草人：郭宝霞。 本标准历次版本：GB 283—1964、GB 283—1981、GB 283—1987、GB/T 283—1994；GB 284—1964、GB 284—1981、GB 284—1987。 1 范围 本标准规定了外形尺寸符合GB/T 273.3—1999的圆柱滚子轴承，以及无内圈和无外圈圆柱滚子轴承的外形尺寸。 本标准适用于圆柱滚子轴承，供轴承制造厂设计和用户选型。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款： GB/T 273.3—1999 滚动轴承 向心轴承外形尺寸总方案（eqv ISO 15:1998） GB/T 274—2000 滚动轴承 倒角尺寸最大值（idt ISO 582:1995） GB/T 20060—2006 滚动轴承 圆柱滚子轴承可分离斜挡圈外形尺寸（ISO 246:1995, IDT） 3 符号 d —— 轴承内径 D —— 轴承外径 B —— 轴承宽度 B1 —— 斜挡圈超出内圈端面的宽度 r —— 轴承内外圈倒角尺寸 r1 —— 轴承内、外圈（挡圈）窄端面倒角尺寸 Fw —— 滚子组内径 Ew —— 滚子组外径 T —— 挡边宽度 除另有说明外，图中符号及表中数值均表示公称尺寸。 4 外形尺寸 轴承的外形尺寸按表1～表10规定。如经供需双方同意，也可按附录A规定。 斜挡圈外形尺寸按GB/T 20060—2006规定。 注：圆柱滚子轴承存在多种变型结构。 典型结构型式： 图1 NU型（内圈无挡边圆柱滚子轴承） 图2 NJ型（内圈单挡边圆柱滚子轴承） 图3 NUP型（内圈单挡边带平挡圈） 图4 N型（外圈无挡边圆柱滚子轴承） 图5 NH型（NJ+HJ组合） 图6 NF型（外圈单挡边） 图7 RNU型（无内圈） 图8 RN型（无外圈） NU型轴承型号示例： NU202E NU203E NU204E NU205E NU206E NU207E NU208E NU209E NU210E NU211E NU212E NU213E NU214E NU215E NU216E NU217E NU218E NU219E NU220E NU221E NU222E NU224E NU226E NU228E NU230E NU232E NU234E NU236E NU238E NU240E NU244E NU248E NJ型轴承型号示例： NJ202E NJ203E NJ204E NJ205E NJ206E NJ207E NJ208E NJ209E NJ210E
