GB/T 3047.6—2007.
1范围
GB/T 3047.6规定了电子设备台式机箱的基本尺寸系列。本部分适用于电子设备台式机箱。
2规范性引用文件
下列文件中的条款通过GB/T3047.的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 19520.1--20o7电子设备机械结构482l6 mm(19 in)系列机械结构尺寸第1部分:面板和机架(IEC60297A1,:1986,1DT)
3机箱的基本尺寸
3.1机箱基本尺寸见图1。
1范围
GB/T 3047.6规定了电子设备台式机箱的基本尺寸系列。本部分适用于电子设备台式机箱。
2规范性引用文件
下列文件中的条款通过GB/T3047.的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T 19520.1--20o7电子设备机械结构482l6 mm(19 in)系列机械结构尺寸第1部分:面板和机架(IEC60297A1,:1986,1DT)
3机箱的基本尺寸
3.1机箱基本尺寸见图1。
标准图片预览
标准内容

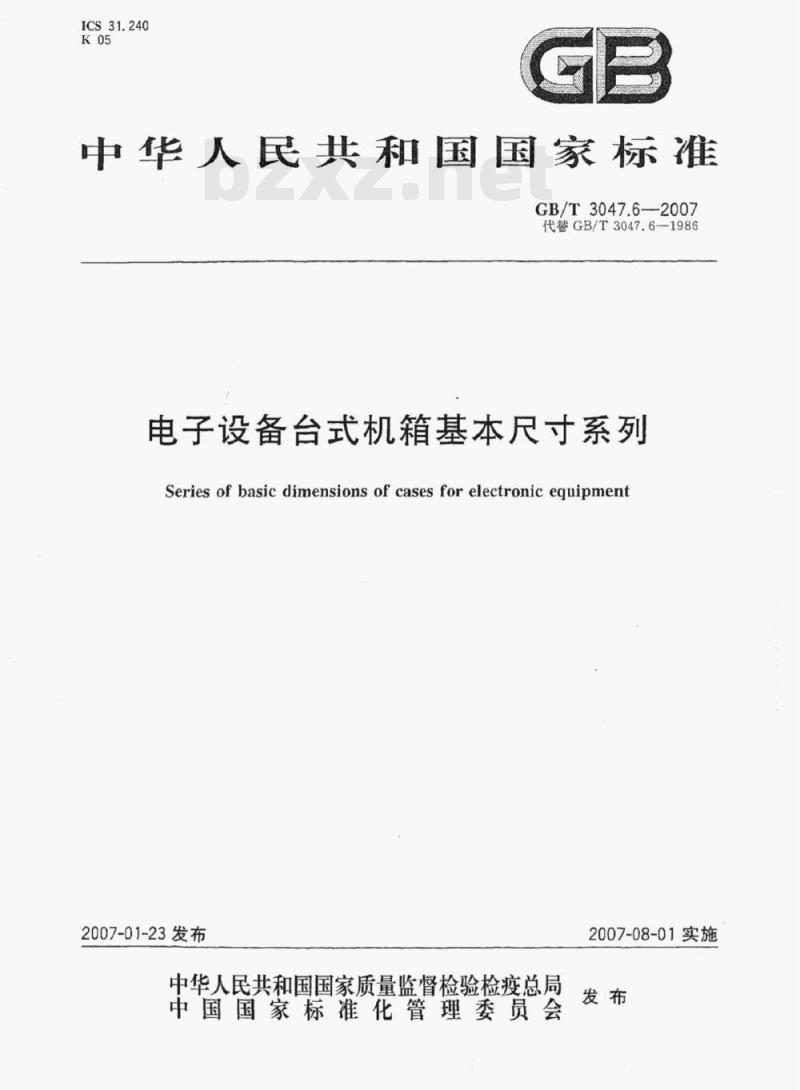

ICS31.240
中华人民共和国国家标准
GB/T3047.6—2007
代替GB/T3047.6-1986
电子设备台式机箱基本尺寸系列Series of basic dimensions of cases for electronic equipment2007-01-23发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-08-01实施

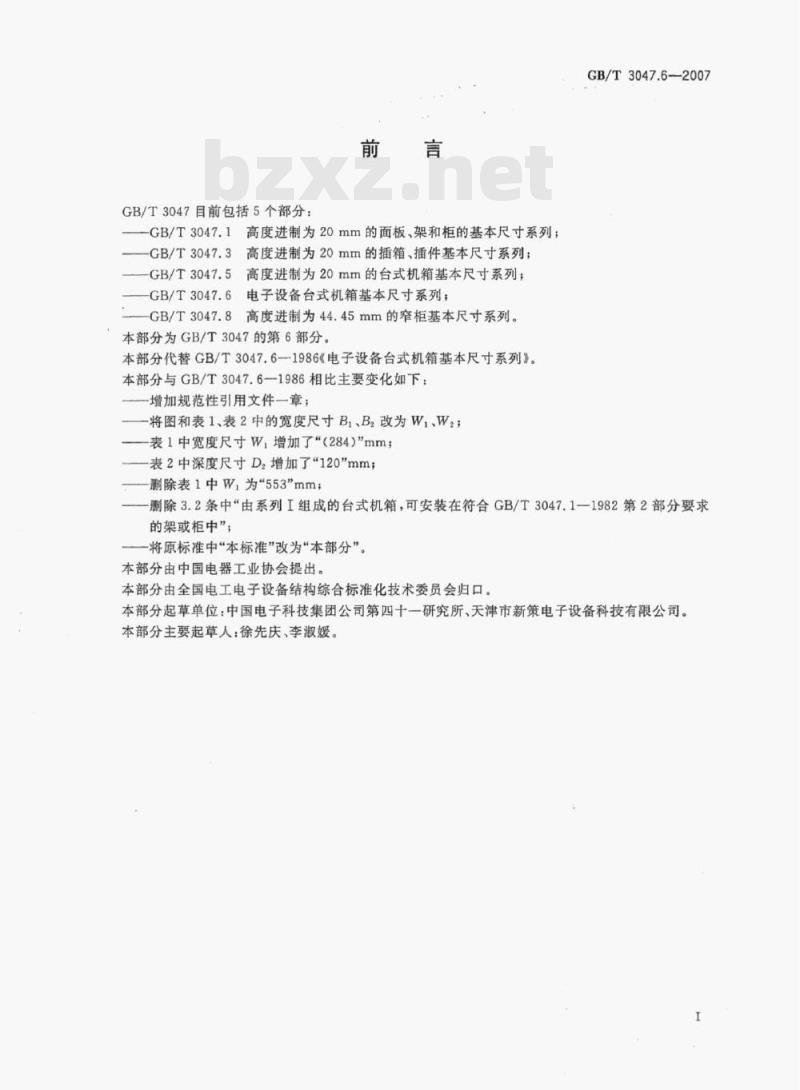

GB/T3047目前包括5个部分：
GB/T3047.1高度进制为20mm的面板、架和柜的基本尺寸系列；GB/T3047.3高度进制为20mm的插箱、插件基本尺寸系列；GB/T3047.5
高度进制为20mm的台式机箱基本尺寸系列；GB/T3047.6电子设备台式机箱基本尺寸系列；GB/T3047.8高度进制为44.45mm的窄柜基本尺寸系列。本部分为GB/T3047的第6部分。
本部分代替GB/T3047.61986《电子设备台式机箱基本尺寸系列》。本部分与GB/T3047.6—1986相比主要变化如下：增加规范性引用文件一章；
将图和表1、表2中的宽度尺寸B、Bz改为W，、W，;表1中宽度尺寸W，增加了“（284）\mm；表2中深度尺寸D，增加了“120\mm；删除表1中W，为\553mm
GB/T3047.6-—2007
测除3.2条中由系列I组成的台式机箱，可安装在符合GB/T3047.1—1982第2部分要求的架或柜中”：
将原标准中“本标准”改为“本部分”。本部分由中国电器工业协会提出。本部分由全国电工电子设备结构综合标准化技术委员会归口。本部分起草单位：中国电子科技集团公司第四十一研究所、天津市新策电子设备科技有限公司。本部分主要起草人：徐先庆，李淑媛。1范围

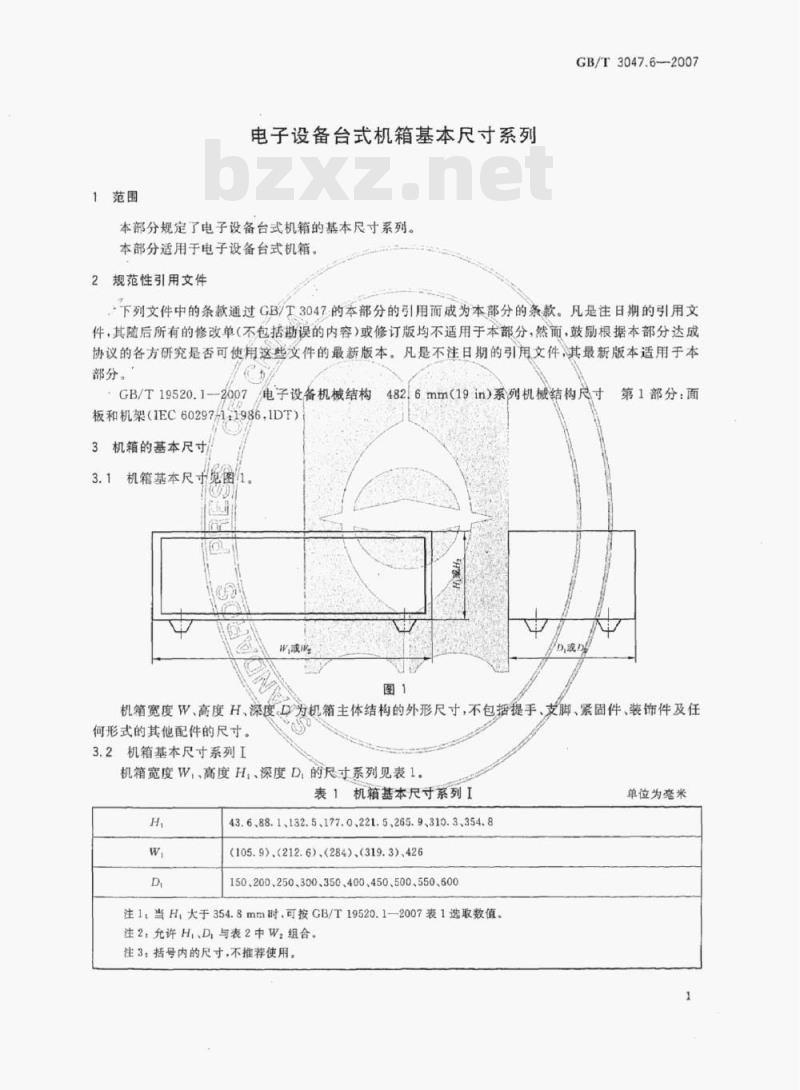

电子设备台式机箱基本尺寸系列本部分规定了电子设备台式机箱的基本尺寸系列。本部分适用于电子设备台式机箱。2规范性引用文件
GB/T3047.62007
下列文件中的条款通过GB/T3047的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件其最新版本适用于本部分。
GB/T19520.1-2007电子设备机械结构板和机架（IEC602971986，1DT）3机箱的基本尺寸
机箱基本尺寸见
w或格
4826mm（19in）系列机械结构尺寸0成
第1部分：面
机箱宽度W、高度H、深度、D为机箱主体结构的外形尺寸，不包括提手、支脚、紧固件、装饰件及任何形式的其他配件的尺寸。
3.2机箱基本尺寸系列I
机箱宽度W高度H、深度D的尺寸系列见表1表1机箱基本尺寸系列I
43.6、88.1、132.5、177.0.221.5、265.9.310.3354.8(105.9)(212.6)、(284)(319.3)、426150、200、250、300、350、400、450、500、550、600注1：当H，大于354.8mm时，可按GB/T19520.1—2007表1选取数值注2：允许H,、D,与表2中W，组合。注3：括号内的尺寸，不推荐使用，单位为毫米
GB/T3047.6-2007

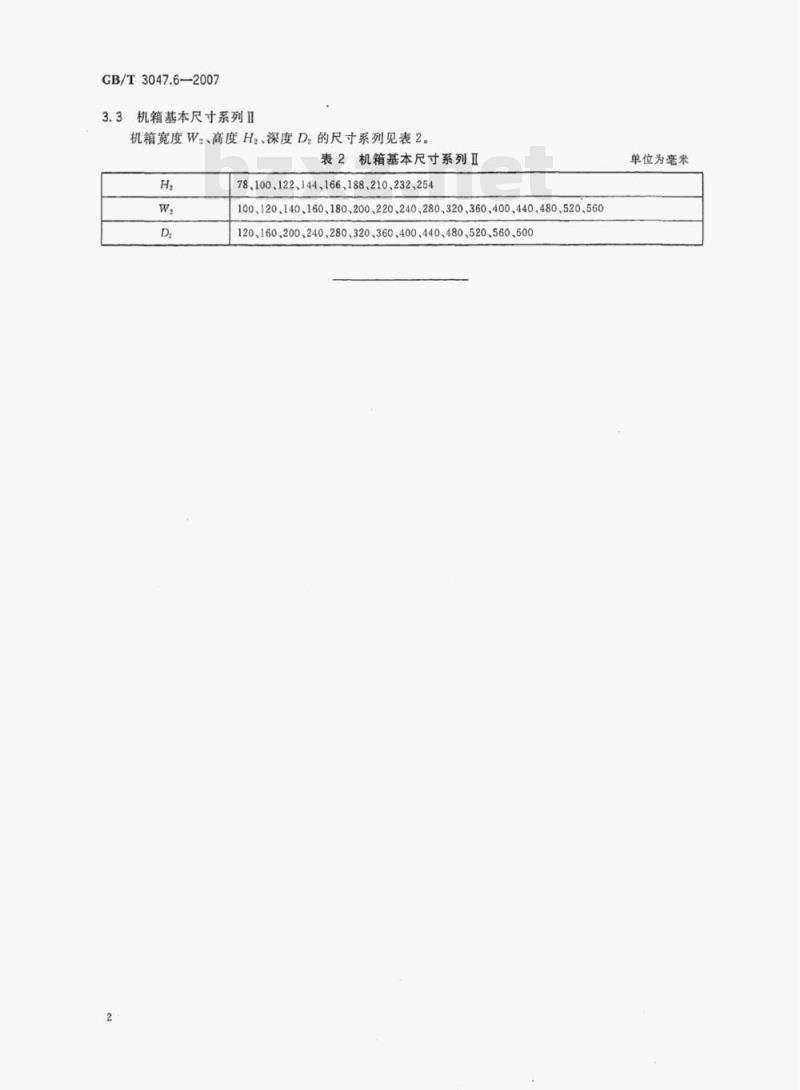

机箱基本尺寸系列Ⅱ免费标准bzxz.net
机箱宽度W，、高度Hs、深度D.的尺寸系列见表2。表2机箱基本尺寸系列Ⅱ
78、100、122、144、166、188、210、232、254100120、140、160、180、200、220、240、280、320、360、400、440、480、520.560120、160、200、240、280、320,360、400、440、480、520、560、600单位为旁米
GB/T3047.6-2007

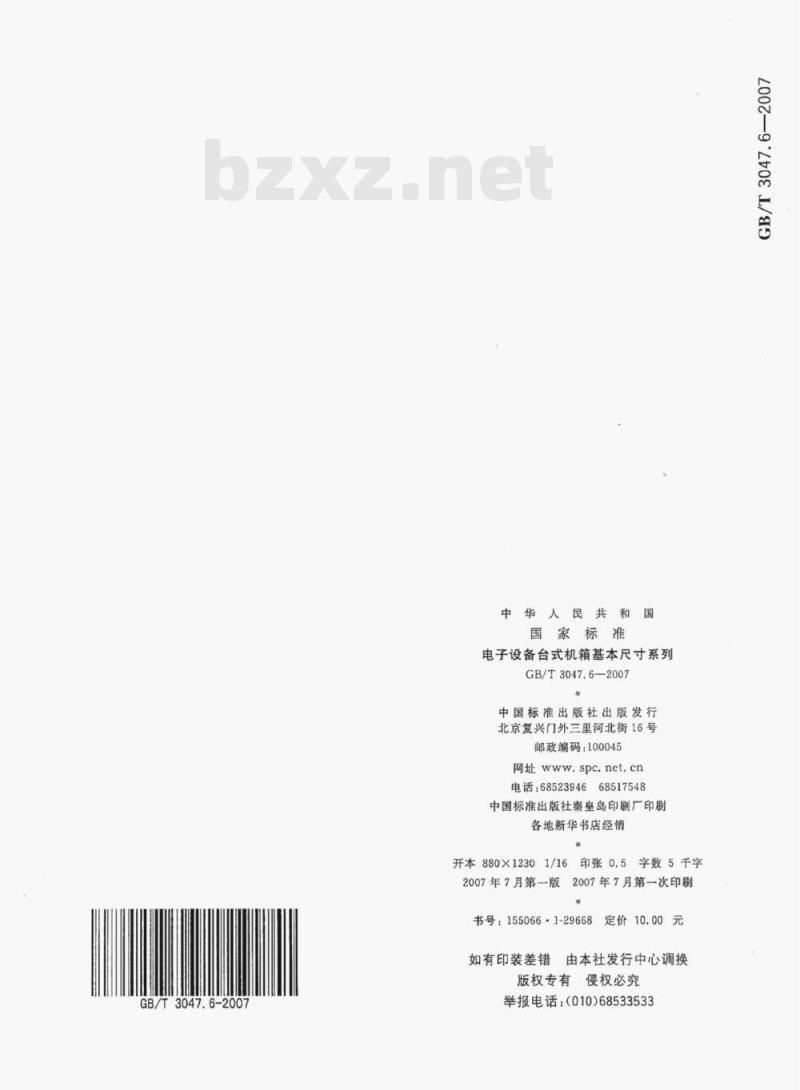

中华人民共和国
国家标准
电子设备台式机箱基本尺寸系列GB/T3047.6—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数5千字2007年7月第一次印刷
2007年7月第一版
书号：155066·1-29668
如有印装差错
定价10.00元
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
