首页 > 国家标准(GB) > GB/T 15076.8—2008 妲银化学分析方法碳量和硫量的测定
GB/T 15076.8—2008

基本信息

标准号: GB/T 15076.8—2008

中文名称:妲银化学分析方法碳量和硫量的测定

标准类别:国家标准(GB)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

相关标签: 化学分析 方法 碳量 硫量 测定

标准分类号

关联标准

出版信息

相关单位信息

标准简介

GB/T 15076.8—2008.
1范围
GB/T 15076.8规定了钮、崔中碳和硫含量的测定方法。
GB/T 15076.8适用于钮,崔中碳和硫含量的测定。测定范围.C:0.000 6%c-0.5%;S0.000 6%~0.05%。
2方法原理
试样在高频感应始中通氡燃烧生成--氧化碳或二氯化碳和二氧化碗,—怎化碳在催化炉中转化成二氧化碳,所生成的仁纹柘碳和二氨化破在红外池中进行检测
3材料
3.1钨锡助熔剂(含截小于0.obo 2%,含硫小于0.000,2).
3.2陶瓷甘锅,在ooo℃~1loo℃的马弗炉中至少灼烧ih.
3.3氧气:纯度永99.995%.
3.4氟气r纯庚大时99.99%。
3.5标准物质:练列钢铁标准物质。
4仪器
高频红外碳忱分析仪;仪器来敏度不小于0.0l ug/d.
5试样
5.1试样规格
试样可以是块状碎房或粉末状,其中块状.碎肩颗粒大小要均匀,
5.2制样要求
加工过程要避免样品过热(不允许使用任何冷却剂。加工好的试禅型允许用手接触,防止污染。
6分析步骤
6.1仪器预热
仪器分析前要充分预热,使仪器的各项指标达到设定值。
6.2仪器检漏
利用仪器检漏程序或其他辅助设备确定仪器无漏气现象。
6.3仪器校准
用标准物质(3.5)进行校准,使分析值在标准值的允许波动范围内。
6.4空白分析
仪器的空白值应稳定并且空白值不大于0. 000 2%.
6.5 试样分析

标准图片预览

GB/T 15076.8—2008 妲银化学分析方法碳量和硫量的测定
GB/T 15076.8—2008 妲银化学分析方法碳量和硫量的测定
GB/T 15076.8—2008 妲银化学分析方法碳量和硫量的测定
GB/T 15076.8—2008 妲银化学分析方法碳量和硫量的测定
GB/T 15076.8—2008 妲银化学分析方法碳量和硫量的测定

标准内容

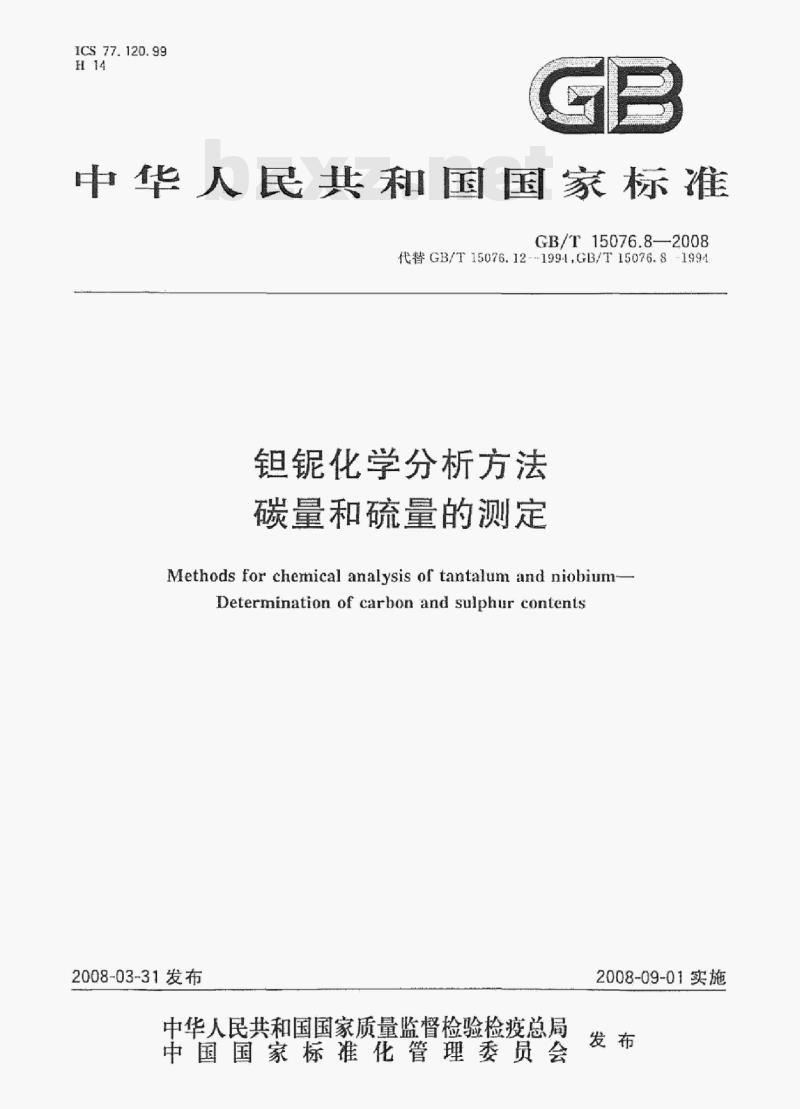

ICS 77.120.99
中华人民共和国国家标准
GB/T15076.8—2008
代替GB/T15076.121994GB/T15076.8-1994钼锯化学分析方法
碳量和硫量的测定
Methods for chemical analysis of tantalum and niobium-Determination of carbon and sulphur contents2008-03-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2008-09-01实施

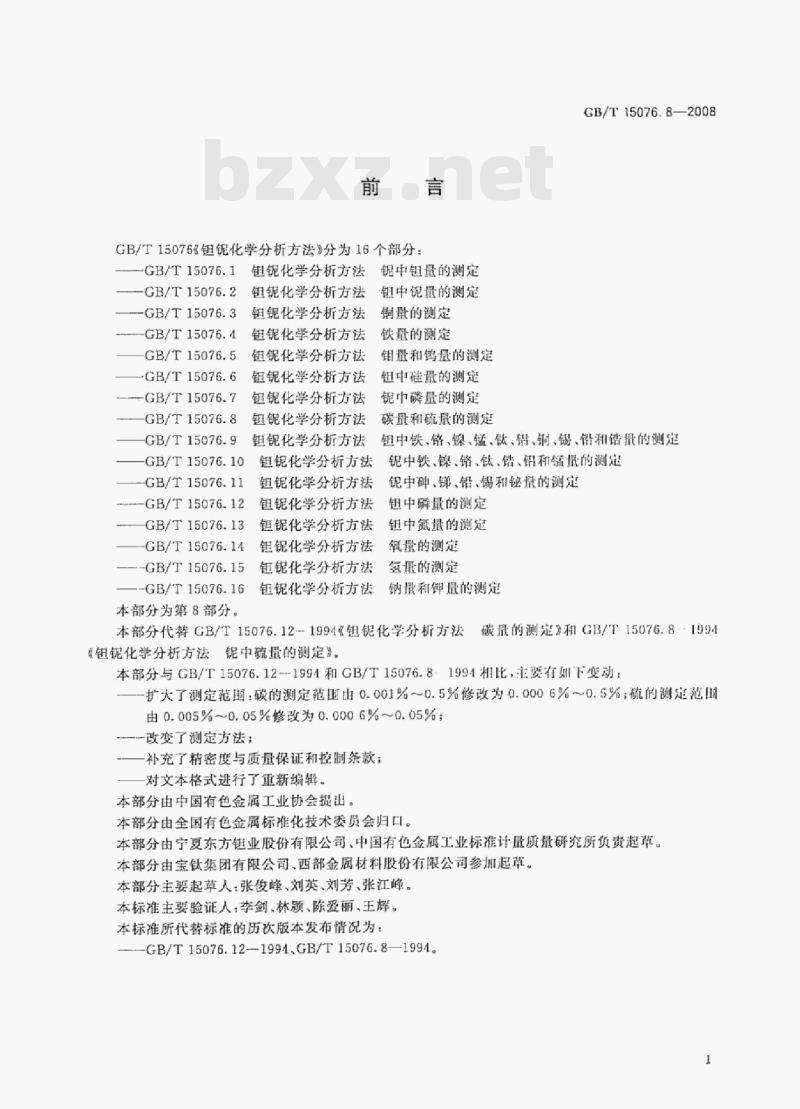

GB/T15076《钮锯化学分析方法》分为16个部分:GB/T15076.1
GB/T15076.2
-GB/T15076.3
-GB/T15076.4
GB/T15076.5
-GB/T15076.6
GB/T15076.7
GB/T15076.8
GB/T15076.9
钮化学分析方法
钮锯化学分析方法
钼锯化学分析方法
钮锯化学分析方法
钮锯化学分析方法
钼钜化学分析方法
钮锯化学分析方法
钮锐化学分析方法
钼锟化学分析方法
GB/T15076.10
-GB/T15076.11
-GB/T15076.12
GB/T15076.13
GB/T15076.14
--GB/T15076.15
-GB/T15076.16
本部分为第8部分。
锯化学分析方法
组锯化学分析方法
锐中钮量的测定
钮中锯量的测定
铜量的测定
铁量的测定
钼量和钨量的测定
钮中硅量的测定
钜中磷量的测定
碳量和硫量的测定
GB/T15076.8—2008
钼中铁、铬、镍、锰、钛、铝、铜、锡、铅和错量的测定钜中铁、镍、、钛、错、铝和铺量的测定钜中,锦、铅,鸽和铭量的测定钮锯化学分析方法
钼钜化学分析方法
钼锐化学分析方法
钼锯化学分析方法
钼钜化学分析方法
钮中磷最的测定
纽中氮量的测定
氧量的测定
氢最的测定
纳最和钾抵的测定
本部分代替GB/T15076.12-~1994《钮锯化学分析方祛嵌底的测是和GB/T15076.81994
《锐化学分析方法锯中硫量的测定》。本部分与GB/T15076.12-1994和GB/T15076.81991相比,主要有下变动:一一扩大了测定范围:碳的测定范围由0.001%0.5%修改为0.0006%~0.5%;硫的测定范围由0.005%~0.05%修改为0.0006%~0.05%;改变了测定方法;
一补充了精密度与质量保证和控制条款;对文本格式进行了重新编辑。
本部分由中国有色金属工业协会提出,本部分由全国有色金属标雅化技术委员会归口。本部分由宁夏东方钮业股份有限公司,中国有色金属工业标准计量质量研究所负资起草。本部分由宝钛集团有限公司、西部金属材料股份有限公司参加起草。本部分主要起草人:张俊峰、刘英、刘芳、张江峰。本标准主要验证人:李剑、林顾,陈爱丽、王辉。本标准所代替标准的历次版本发布情况为:-GB/T15076.12---1994.GB/T15076.8—1994。1

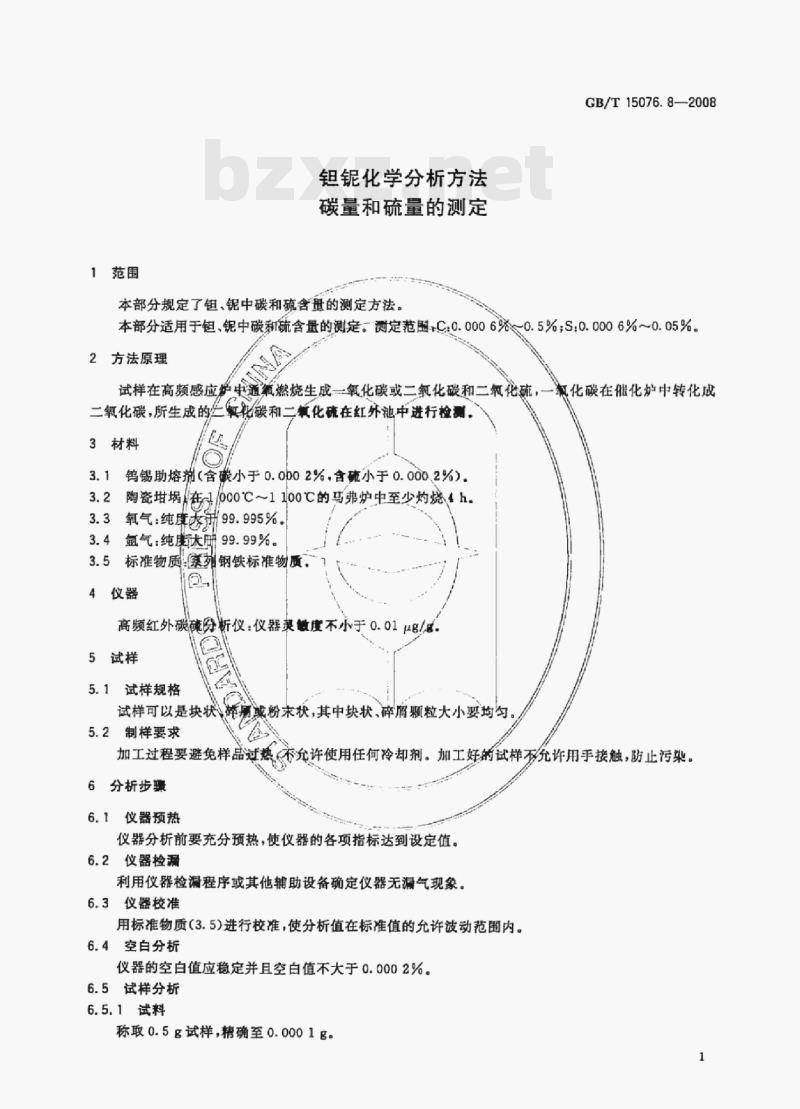

1范围
钼锯化学分析方法
碳量和硫量的测定
本部分规定了钼,锯中碳和硫含册的测定方法。GB/T15076.8—2008
本部分适用于钼、锯中碳和硫含量的测定:测定范围+C.0.0006%0.5%;S:0.0006%~0.05%。2方法原理
试样在高频感应炉中通道氧燃烧生成一氧化碳或二氧化碳和二氧化硫,一氧化碳在催化炉中转化成
二氧化碳,所生成的氨礼碳和二氧化硫在红外池中进行检测。3材料
钨锡助熔剂(含碳小于0.0b02%,含硫小于0.000.2%)。3.2
陶瓷埚在/000℃~1100℃的马弗炉中至少灼烧4h3.3氧气:纯度大
99.995%。
3.4氩气:纯度达用!
99.99%。
3.5标准物质:累列钢铁标准物质:仪器
高频红外碳硫分析仪:仪器灵敏度不小于0.01μg/25试样
5.1试样规格
试样可以是块状碎属或粉末状,其中块状,碎屑颗粒大小要均匀。5.2制样要求
加工过程要避免样品过热,不充许使用任何冷却剂。加工好的试样不允许用手接触,防止污染。6分析步骤
仪器预热
仪器分析前要充分预热,使仪器的各项指标达到设定值。6.2仪器检漏
利用仪器检漏程序或其他辅助设备确定仪器无漏气现象。6.3仪器校准
用标准物质(3.5)进行校准,使分析值在标准值的允许波动范围内。6.4空白分析
仪器的空白值应稳定并且空白值不大于0.0002%。6.5试样分析
6.5.1试料
称取0.5g试样,精确至0.0001g。1
GB/T15076.8-—2008

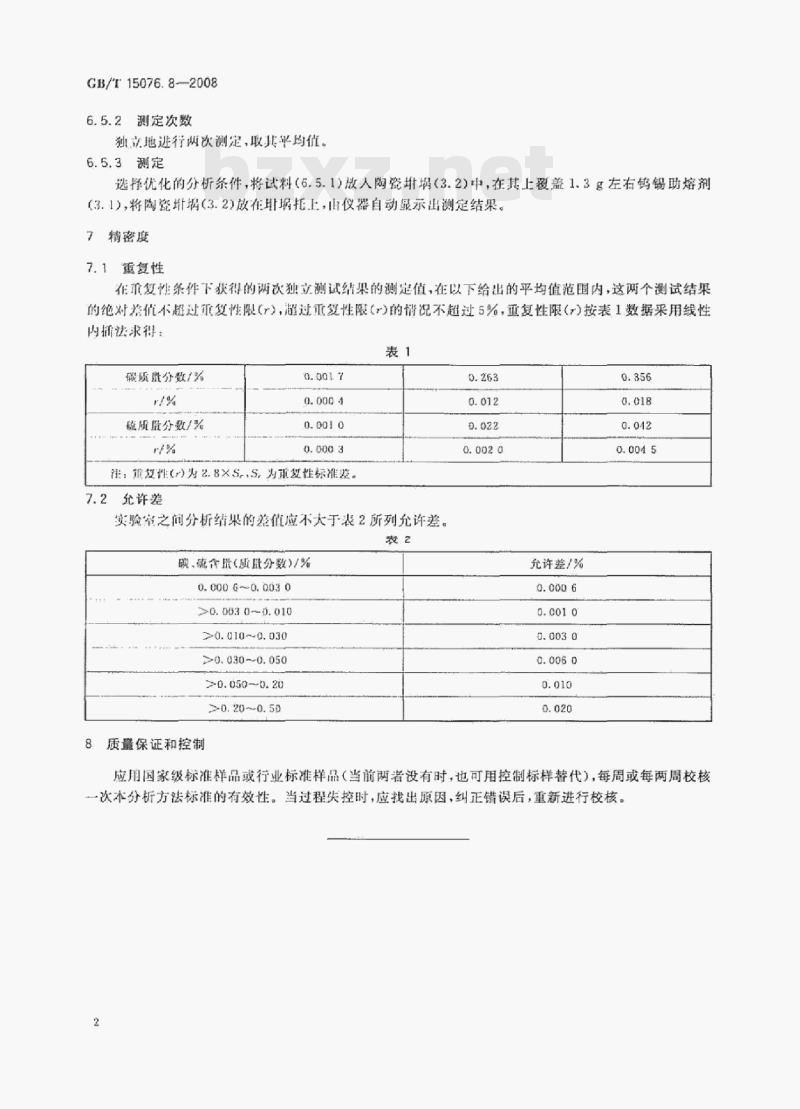

测定次数
独立地进行网次测定联其平均值。6.5.3测定
选择优化的分析条件,将试料(6.5.1)放人瓷址(3.2)中,在其上覆盖1.3g左右钨锡助熔剂(3.1),将陶瓷增(3.2)放在甘堀托上,山仪器自动显示出测定结果。7精密度此内容来自标准下载网
7.1薰复性
在求复性条件下获得的两次独立测试结果的测定值,在以下给出的平均值范围内,这两个测试结果的绝对格值不超过货性限),超过量复性限力的情况不超过5%,重复性限按表1数据采用线性内插法求得:
碳既盘分数/%
硫所股分数/%
注:这性为&.8×S,S,为重复性标准差。7.2
充许差
实验牢之间分析结果的差值应不大于表2所列允许差。袋2
碳、硫个股(质既分数)/%
0.00060.0030
>0.0030-0.010
0.010-0.030
≥0.030~0.050
>0.0500.20
>0.20~0.50
质量保证和控制
充许差/%
应用国家级标准样品或行业标准样品(当前两者没有时,也可用控制标样替代),每周或每两周校核一次本分析方法标准的有效性。当过程失控时,应找出原因,纠正错误后,重新进行校核。GB/T15076.8-2008
中华人民共和国
国家标
钽钜化学分析方法
碳量和硫量的测定
GB/T15076.8--2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政综码:100045
网址spc.net.cn
电话:6852394668517548
中国标准出版社泰皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2008年5月第一版 2008年5月第一次印刷书号:1550661-31458定价10.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话:(010)68533533
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
