GB/T 16770.2—2008 整体硬质合金直柄立铣刀第⒉部分:技术条件

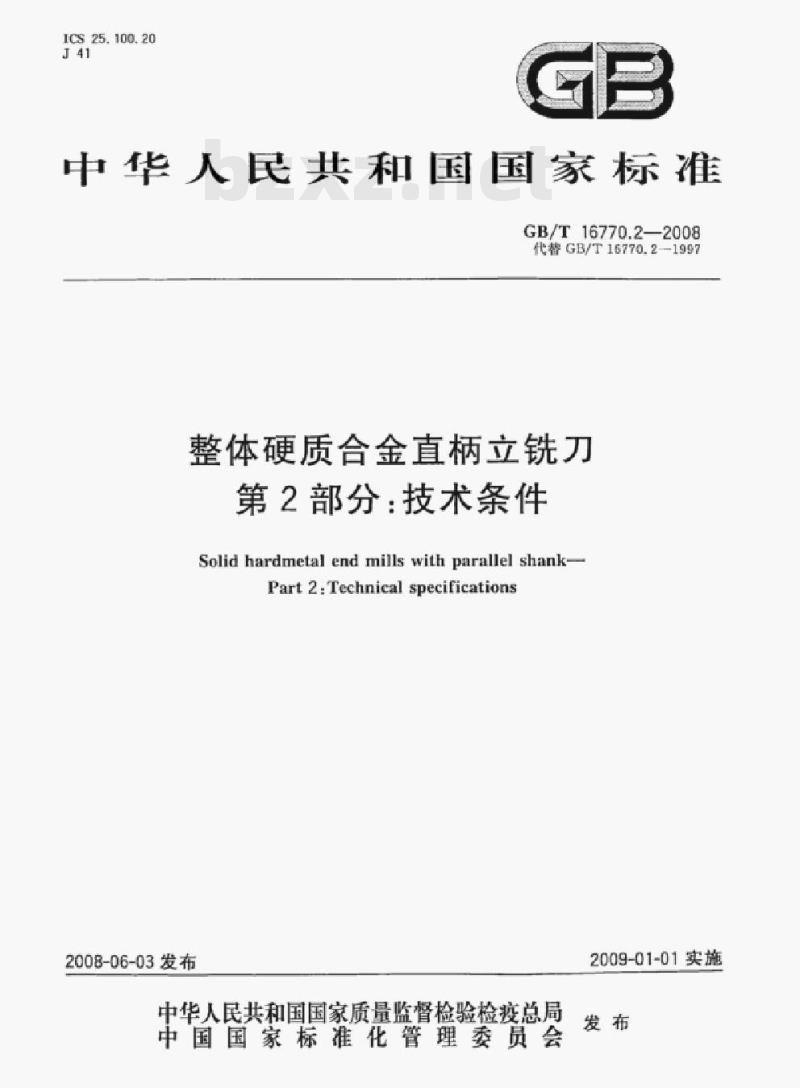

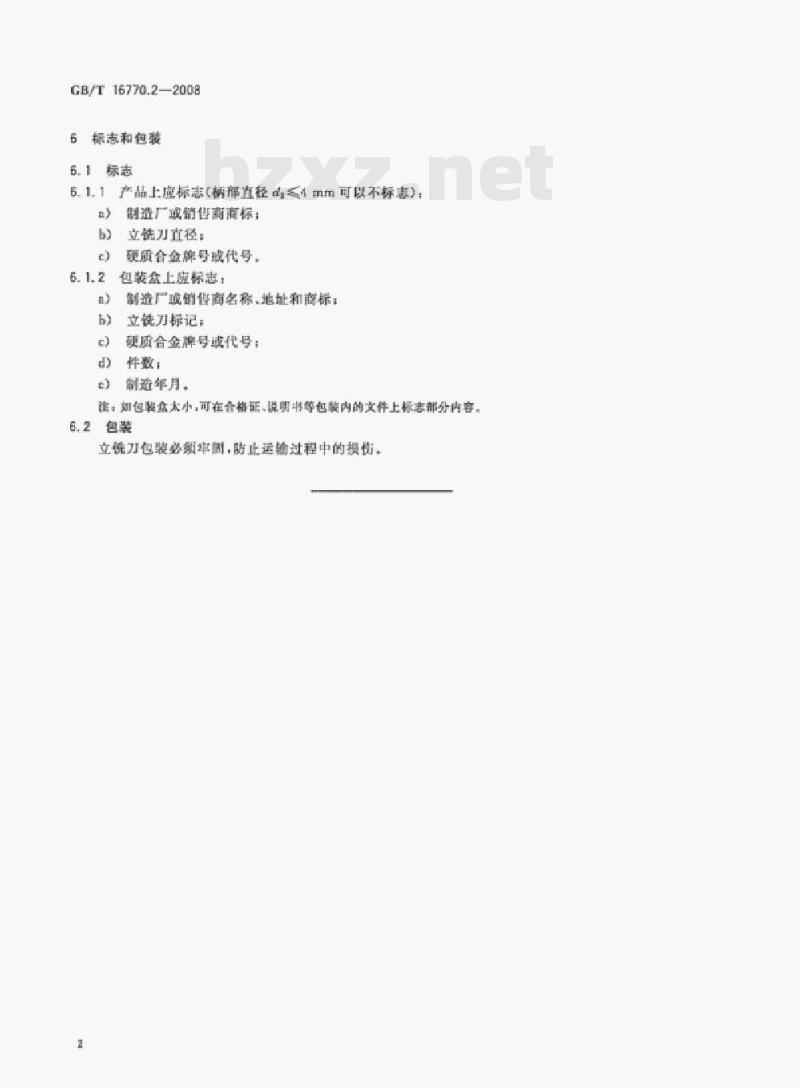

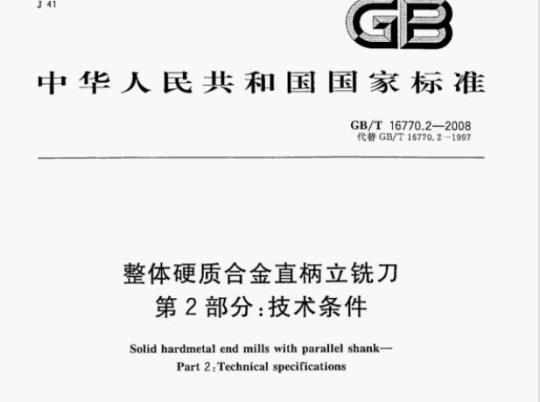

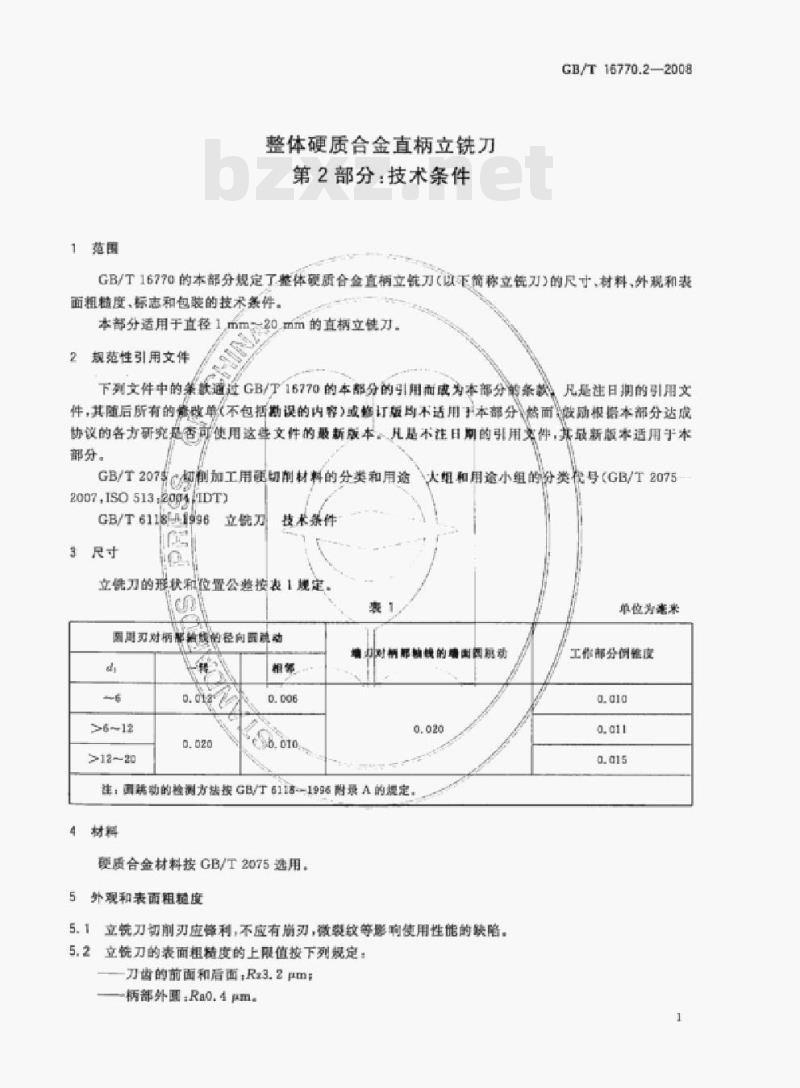

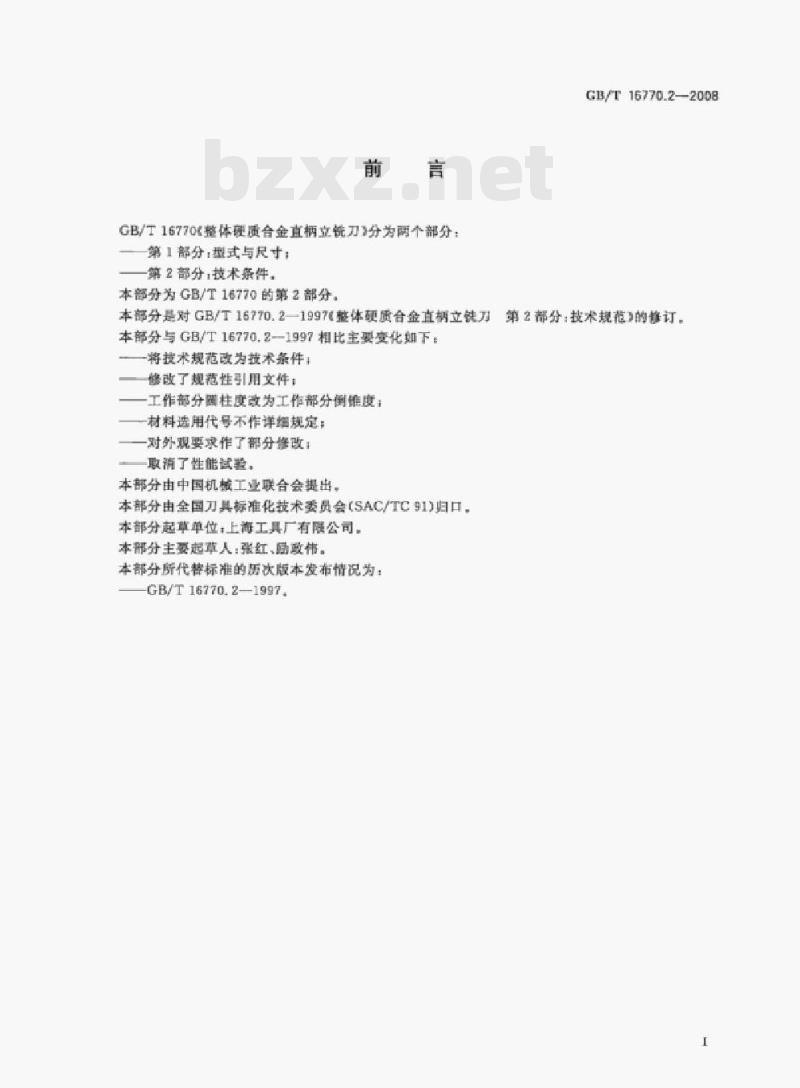

ICS 25.100.20 J41 GB 中华人民共和国国家标准 GB/T 16770.2-2008 代替 GB/T 16770.2-1997 整体硬质合金直柄立铣刀 第2部分：技术条件 Solid hardmetal end mills with parallel shank - Part 2: Technical specifications 2008-06-03发布 2009-01-01实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 GB/T 16770《整体硬质合金直柄立铣刀》分为两个部分： 第1部分：型式与尺寸； 第2部分：技术条件。 本部分为GB/T 16770的第2部分，是对GB/T 16770.2-1997的修订。 与GB/T 16770.2-1997相比主要变化如下： — 将“技术规范”改为“技术条件”； — 修改了规范性引用文件； — 工作部分圆柱度改为工作部分维度； — 材料选用代号不作详细规定； — 对外观要求作了部分修改； — 取消了性能试验。 本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 本部分起草单位：上海工具厂有限公司。 本部分主要起草人：张红、励政伟。 本部分所代替标准的历次版本发布情况为：GB/T 16770.2-1997。 1 范围 本部分规定了整体硬质合金直柄立铣刀（以下简称立铣刀）的尺寸、材料、外观和表面粗糙度、标志和包装的技术条件。 本部分适用于直径1mm～20mm的直柄立铣刀。 2 规范性引用文件 下列文件中的条款通过GB/T 16770的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有修改单（不包括勘误的内容）或修订版不适用于本部分，但鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T 2075 切削加工用硬切削材料的分类及用途组和用途小组的分类代号（GB/T 2075-2007，ISO 513:2004，IDT） GB/T 6118 立铣刀 3 尺寸 立铣刀的形状和位置公差按表1规定。 圆周刃对柄轴线的径向跳动： 当d ≤ 12 mm时为0.012 mm； 当12 < d ≤ 20 mm时为0.020 mm。 相应圆跳动及相关公差按规定执行。 注：圆周刃的测量方法按GB/T 6118-1996附录A规定。 4 材料 硬质合金材料按GB/T 2075选用。 5 外观和表面粗糙度 5.1 立铣刀切削刃应锋利，不应有崩刃、微裂纹等影响使用性能的缺陷。 5.2 表面粗糙度上限值规定如下： — 刀齿前面和后面：Ra 3.2 μm； — 柄部外圆：Ra 0.4 μm。 6 标志和包装 6.1 标志 6.1.1 产品上应标志（当铣刀直径d ≤ 4mm时可不标志）： — 制造厂或销售商商标； — 立铣刀直径； — 硬质合金牌号或代号。 6.1.2 包装盒上应标志： — 制造厂或销售商名称、地址和商标； — 立铣刀标记； — 硬质合金牌号或代号； — 件数； — 制造年月。 注：如包装盒太小，可在合格证、说明书等文件中标志部分内容。 6.2 包装 立铣刀包装必须牢固，防止运输过程中的损伤。
